Automat schodowy F&F AS-222T 10A 230V AC 0,5-10min z przeciwblokadą i sygnalizacją wyłączenia oświetlenia na szynę DIN

Automat schodowy F&F (AS-222T) – Z przeciwblokadą i sygnalizacją wyłączenia

Model AS-222T to inteligentny sterownik oświetlenia klatkowego, który rozwiązuje dwa najczęstsze problemy tradycyjnych automatów: blokowanie przycisku zapałką (w celu stałego świecenia) oraz nagłe zapadnięcie ciemności. Urządzenie podtrzymuje oświetlenie przez nastawiony czas, a przed jego upływem ostrzega użytkownika o nadchodzącym wyłączeniu.

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Maksymalny prąd obciążenia: 10 A (AC-1)
• Zakres nastawy czasu: 0,5 ÷ 10 min. (płynna regulacja)
• Opóźnienie wyłączenia (sygnalizacja): ok. 30 s przed końcem czasu (zredukowana jasność/mignięcie)
• Funkcja przeciwblokady: Tak (uniemożliwia stałe świecenie przy zablokowanym przycisku)
• Współpraca z przyciskami podświetlanymi: Tak
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Stopień ochrony: IP20

Kluczowe właściwości i funkcjonalność:

• Funkcja przeciwblokady: Jeśli przycisk sterujący zostanie zablokowany (np. celowo unieruchomiony), automat po odmierzeniu czasu i tak wyłączy światło. Ponowne załączenie będzie możliwe dopiero po usunięciu blokady i ponownym naciśnięciu przycisku.
• Sygnalizacja wyłączenia (Anti-panic): Na 30 sekund przed końcem czasu automat redukuje jasność świecenia (w przypadku żarówek) lub generuje wyraźny impuls (mignięcie), co daje czas na ponowne naciśnięcie przycisku i uniknięcie nagłej ciemności na schodach.
• Współpraca z przyciskami neonowymi: Specjalny układ wejściowy pozwala na podłączenie dużej liczby przycisków z podświetleniem bez ryzyka samoczynnego wyzwalania automatu.
• Płynny start i ochrona styków: Przekaźnik jest zoptymalizowany pod kątem trwałości, co pozwala na długotrwałą pracę nawet przy częstym załączaniu oświetlenia.

Zastosowanie:

• Klatki schodowe w blokach: Oszczędność energii i ochrona przed wandalizmem (blokowanie przycisków).
• Długie korytarze i hole: Zapewnienie komfortu poruszania się dzięki funkcji ostrzegania przed wyłączeniem.
• Piwnice i garaże: Automatyczne wyłączanie światła, o którym użytkownik często zapomina.

Wskazówki instalacyjne:

• Instalacja 3 lub 4-przewodowa: Automat AS-222T jest uniwersalny i może pracować w obu typach instalacji. Należy jednak zwrócić uwagę na schemat połączeń, aby poprawnie doprowadzić zasilanie do lamp i przycisków.
• Obciążenie LED: Mimo prądu 10A, przy nowoczesnych lampach LED o dużym prądzie rozruchowym, warto sprawdzić łączną moc źródeł światła. W przypadku bardzo dużych obciążeń zaleca się zastosowanie dodatkowego stycznika.

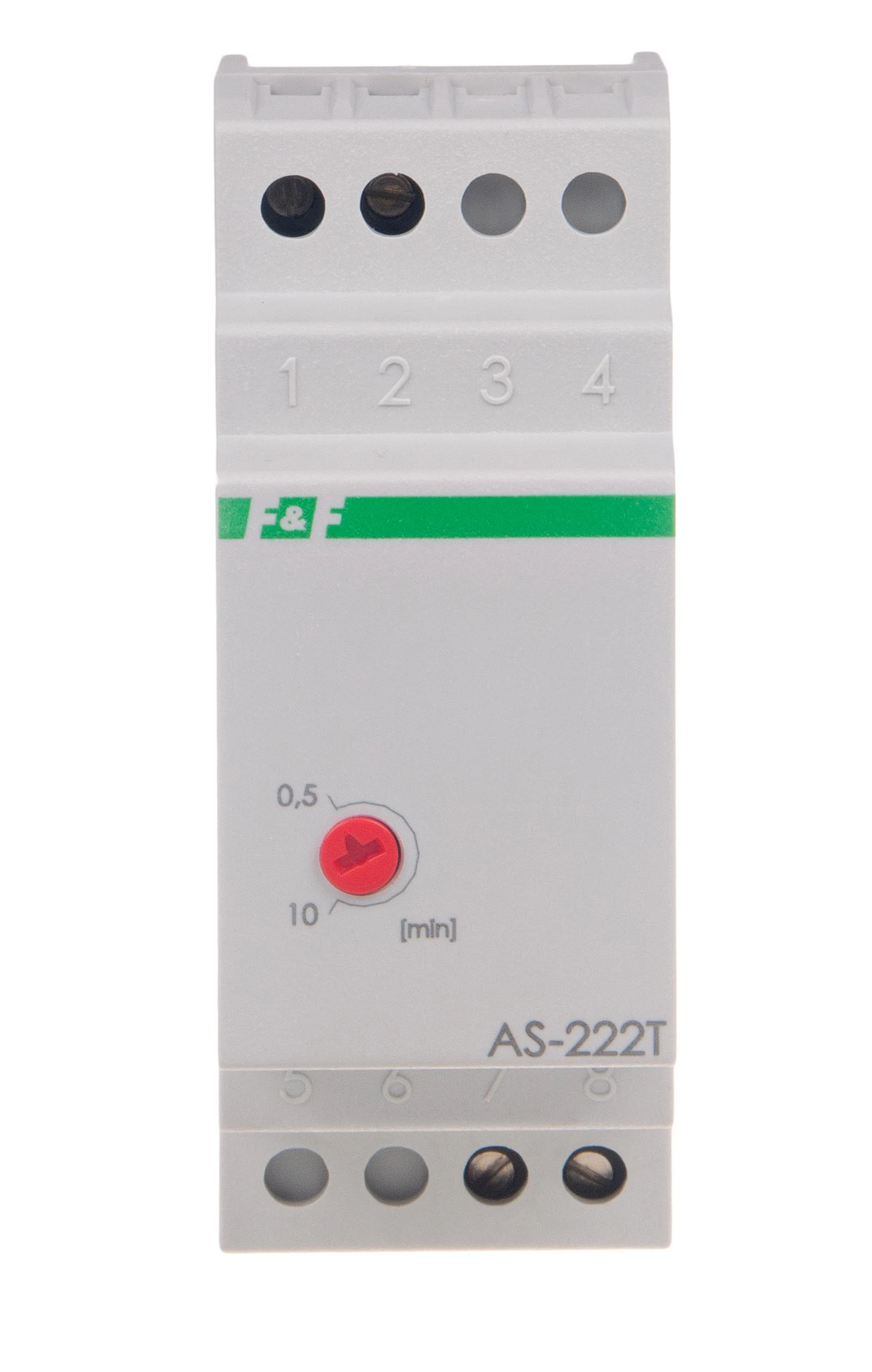

• Ustawienie czasu: Nastawy dokonuje się potencjometrem na panelu czołowym. Warto przetestować czas przejścia najwolniejszej osoby z najniższego na najwyższe piętro i dodać ok. 20% marginesu.
• Bezpieczeństwo: Montażu powinien dokonać elektryk. Przed podłączeniem należy upewnić się, że napięcie zasilania zostało odłączone.
