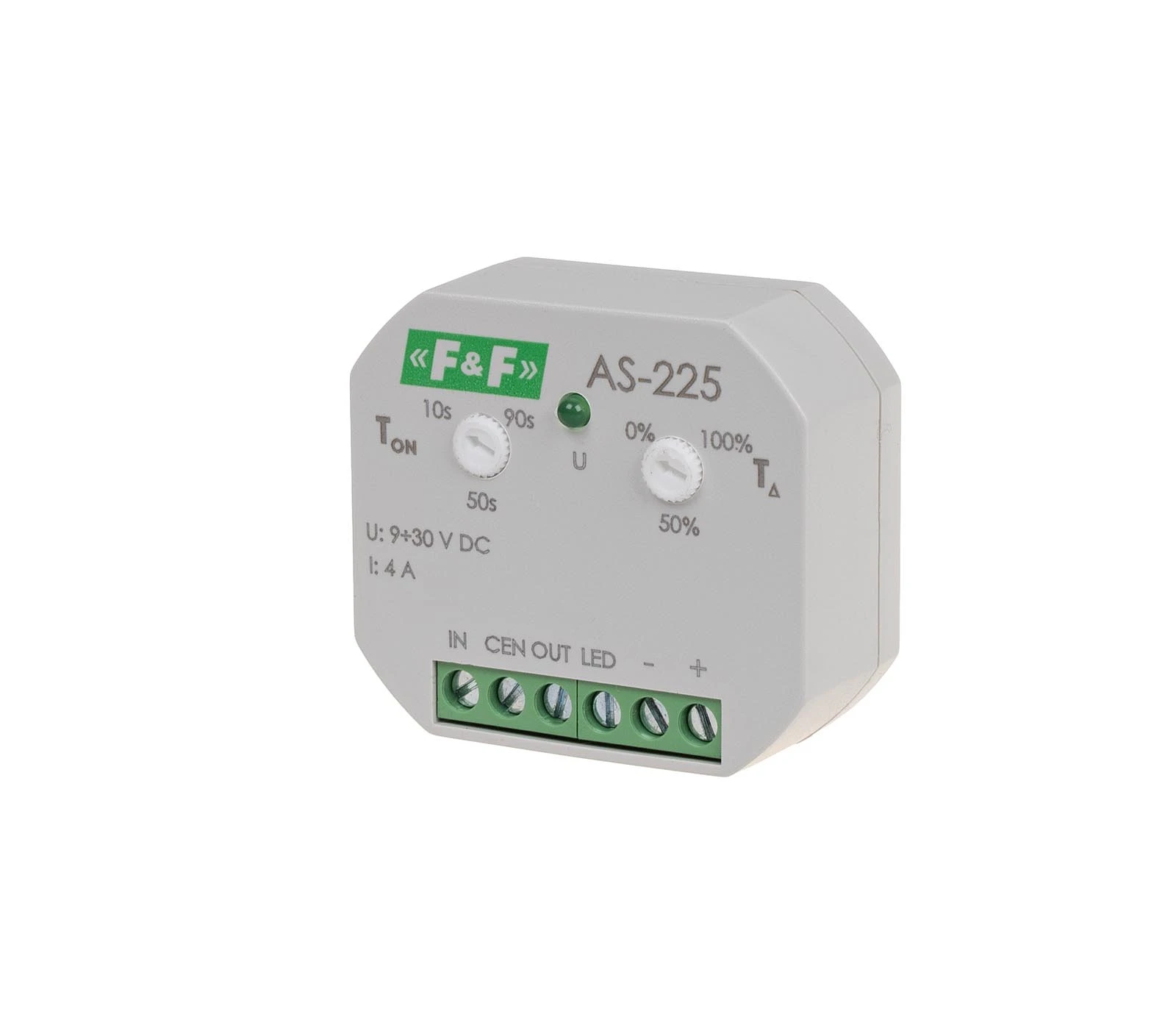

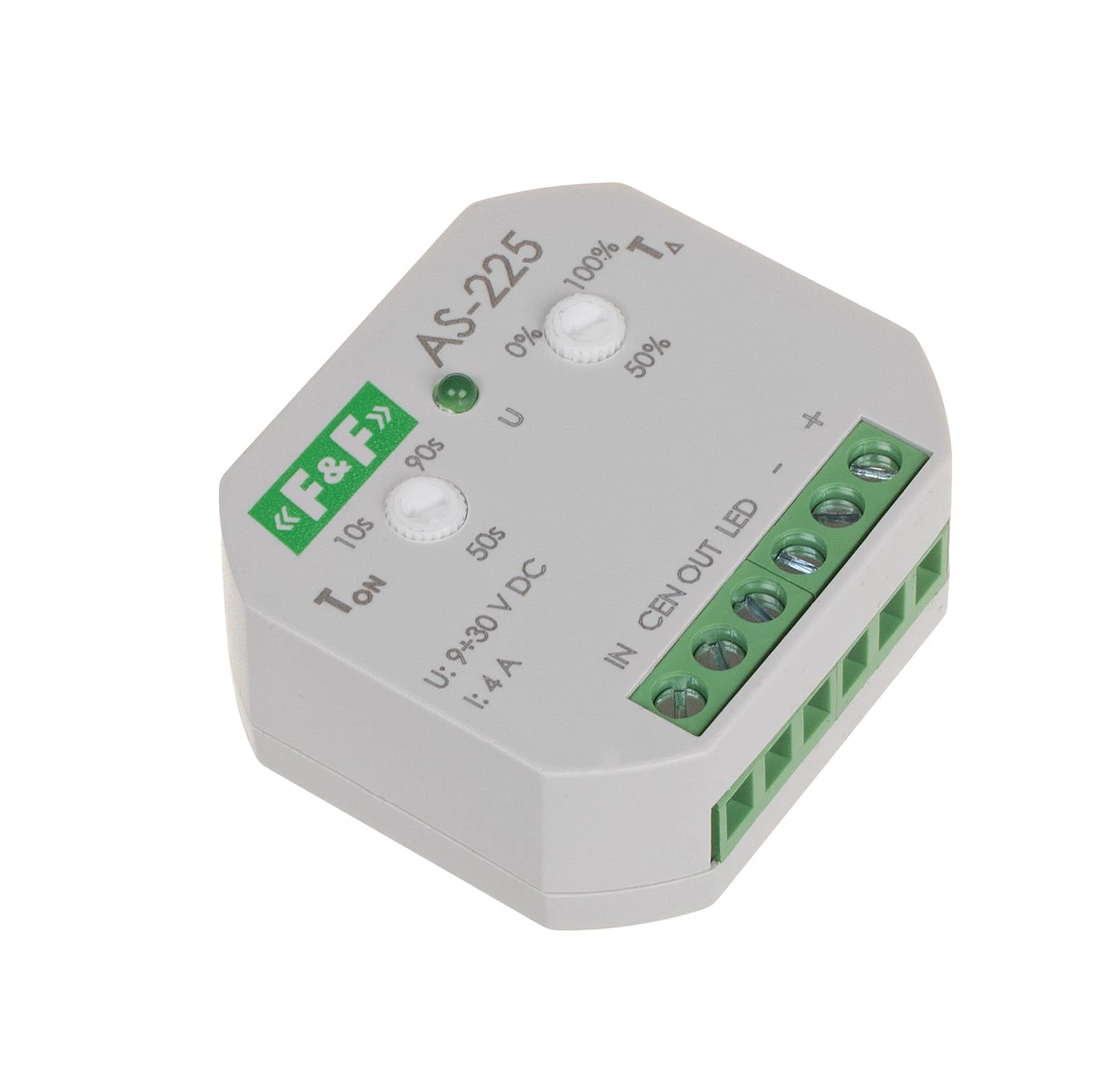

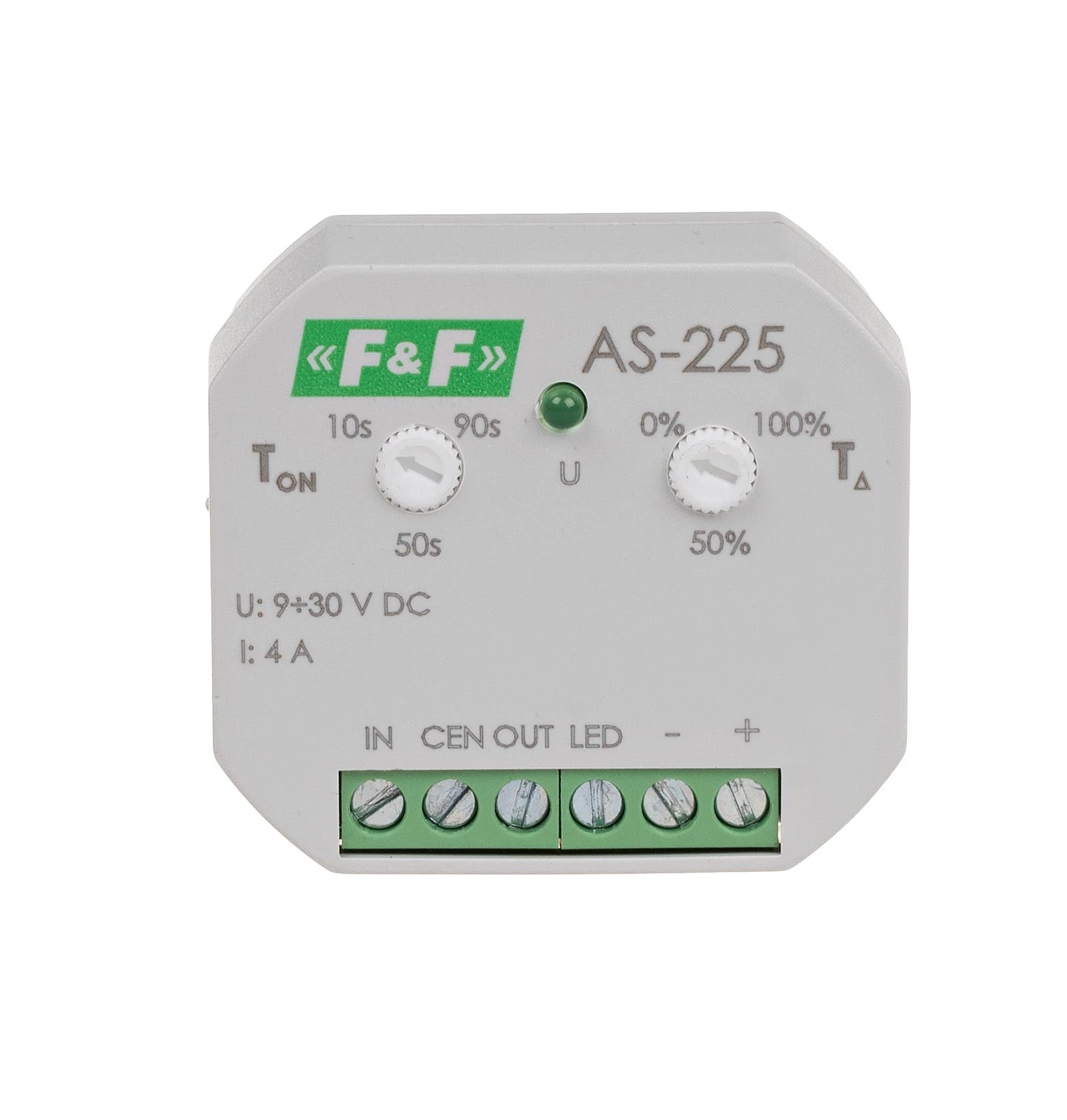

Automat schodowy F&F AS-225 4A 9-30V DC 10-90s do puszki fi 60

Automat schodowy F&F AS-225 4A 9-30V DC 10-90s do puszki fi 60

Automat schodowy AS-225 jest sterownikiem kaskadowym dedykowanym do budowy systemu wielopunktowego sterowania oświetleniem schodów, korytarzy i innych stref komunikacyjnych.

Każdy przekaźnik zarządza jednym punktem oświetlenia, a po połączeniu w grupę i podłączeniu aktywatorów (przycisk dzwonkowy, czujnik ruchu, czujnik nacisku, bariera optyczna) można uzyskać efekt światła przemieszczającego się wzdłuż schodów lub korytarza.

Funkcje sterownika oświetlenia schodowego AS-225:
- sterowanie wielopunktowym systemem oświetlenia,
- możliwość tworzenia grupy z dowolnej ilości sterowników,
- każdy ze sterowników umożliwia ustawienie własnego czasu załączenia światła oraz momentu, w którym zacznie załączać się kolejny segment,
- załączanie światła za pomocą różnorodnych zadajników: przycisku dzwonkowego, czujnika ruchu, bariera optycznej, czujnika nacisku...
- zadawanie rozkazu odbywa się bezpotencjałowo poprzez połączenie wejścia IN/OUT z poziomem „-” zasilania
- mała obudowa do puszki instalacyjnej - możliwość montażu bezpośrednio pod lampą,
- prosta instalacja - tylko 3 przewody od sterownika do sterownika.

Naciśnięcie przycisku DÓŁ spowoduje załączenie lampy numer 1. Po czasie T? ustawionym na pierwszym sterowniku zacznie łagodnie zapalać się lampa numer 2. Gdy minie czas załączenia Ton lampy numer 1, to zacznie się ona łagodnie wygaszać. W analogiczny sposób nastąpi przejście z lampy 2 do lampy 3, z lampy 3 do lampy 4, itd. W przypadku zejścia ze schodów (naciśnięcie przycisku GÓRA) sekwencja zostanie odwrócona – pierwsza zostanie zapalona lampa numer 5, potem numer 4, itd.

Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.

Aparat jest przystosowany do montażu w puszkach instalacyjnych o średnicy min. 60mm, np. pod łącznikami lub oprawami schodowymi.

Instrukcja obsługi
>> Instrukcja AS-225 pl

Schemat
