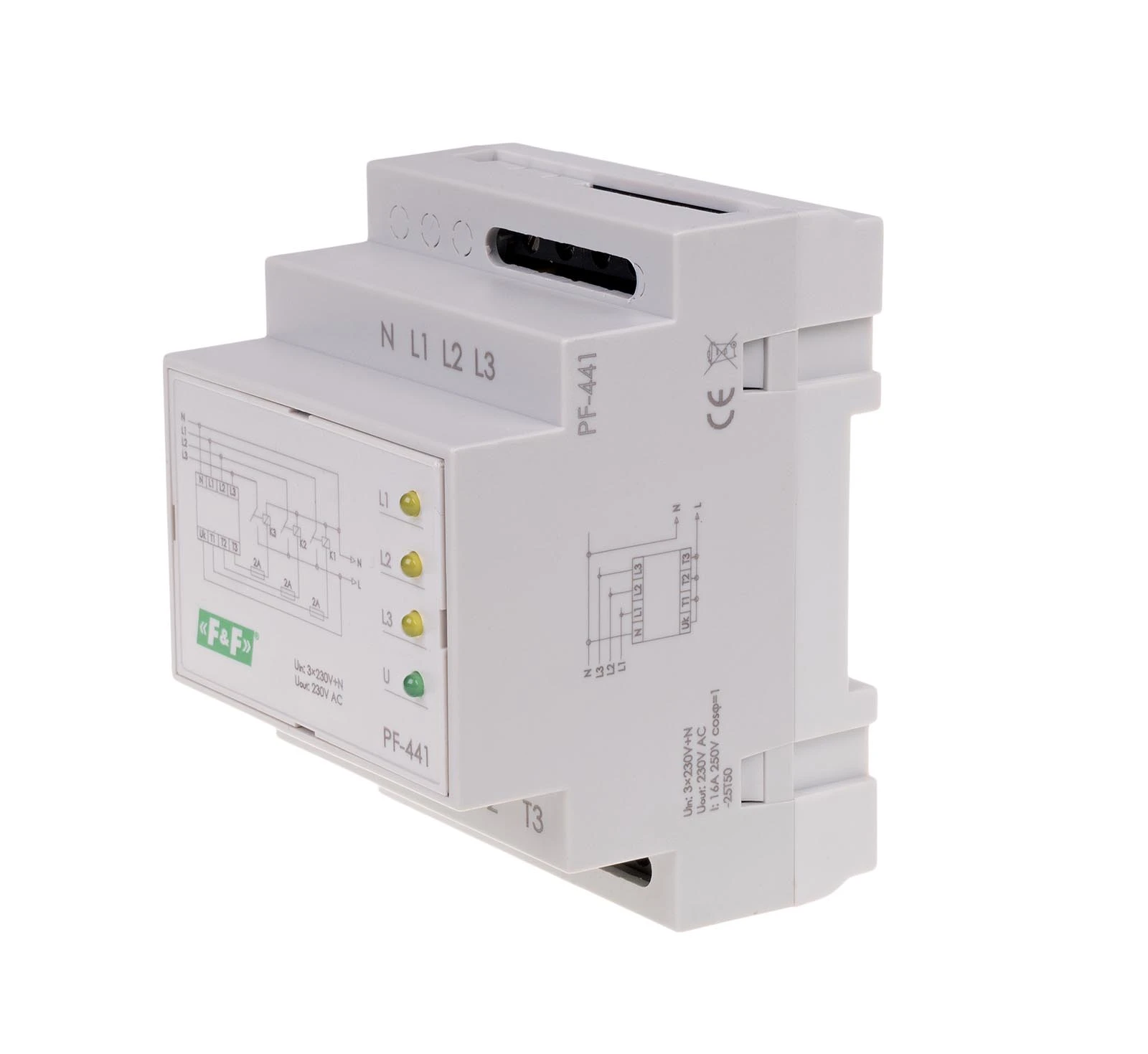

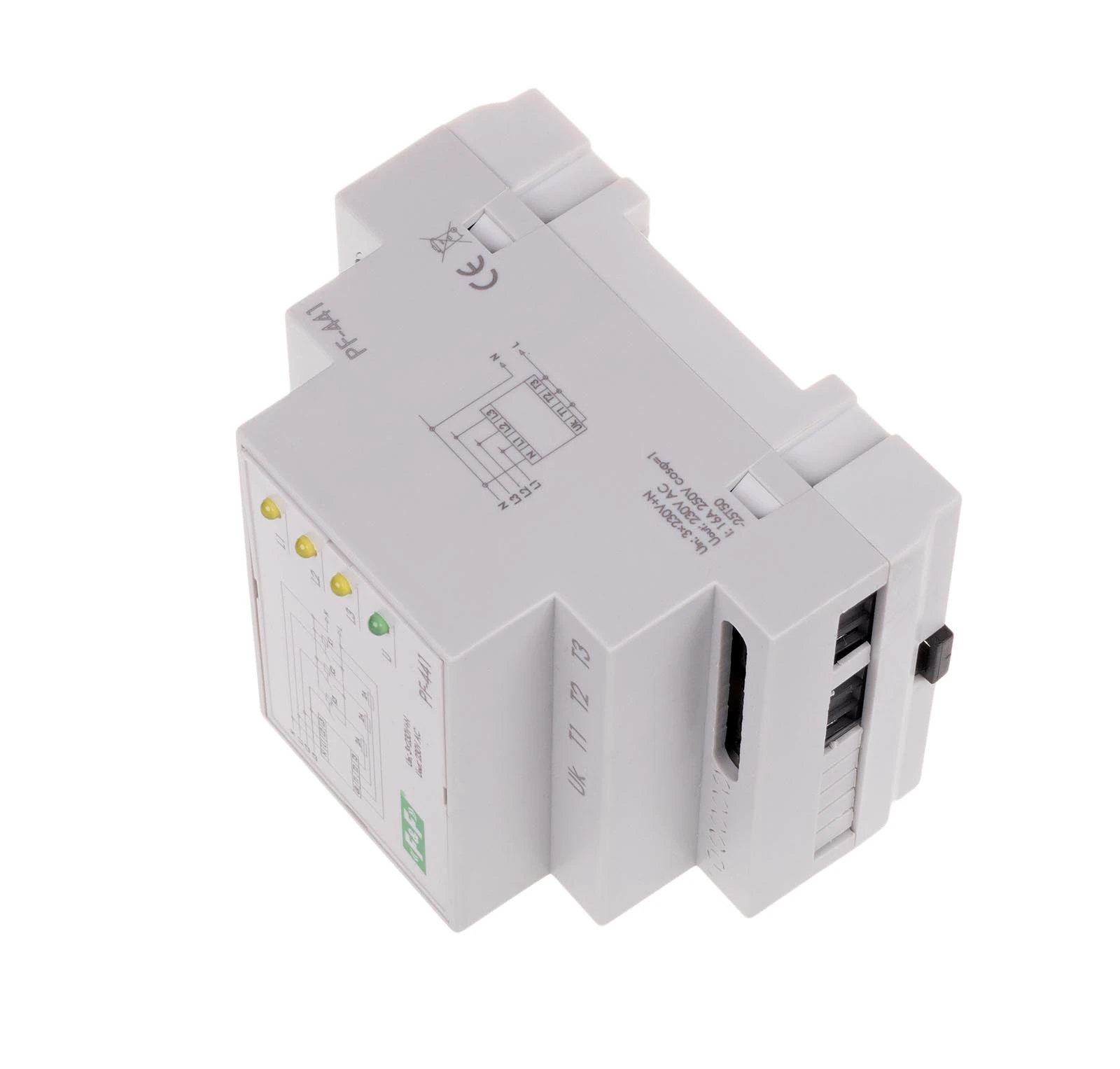

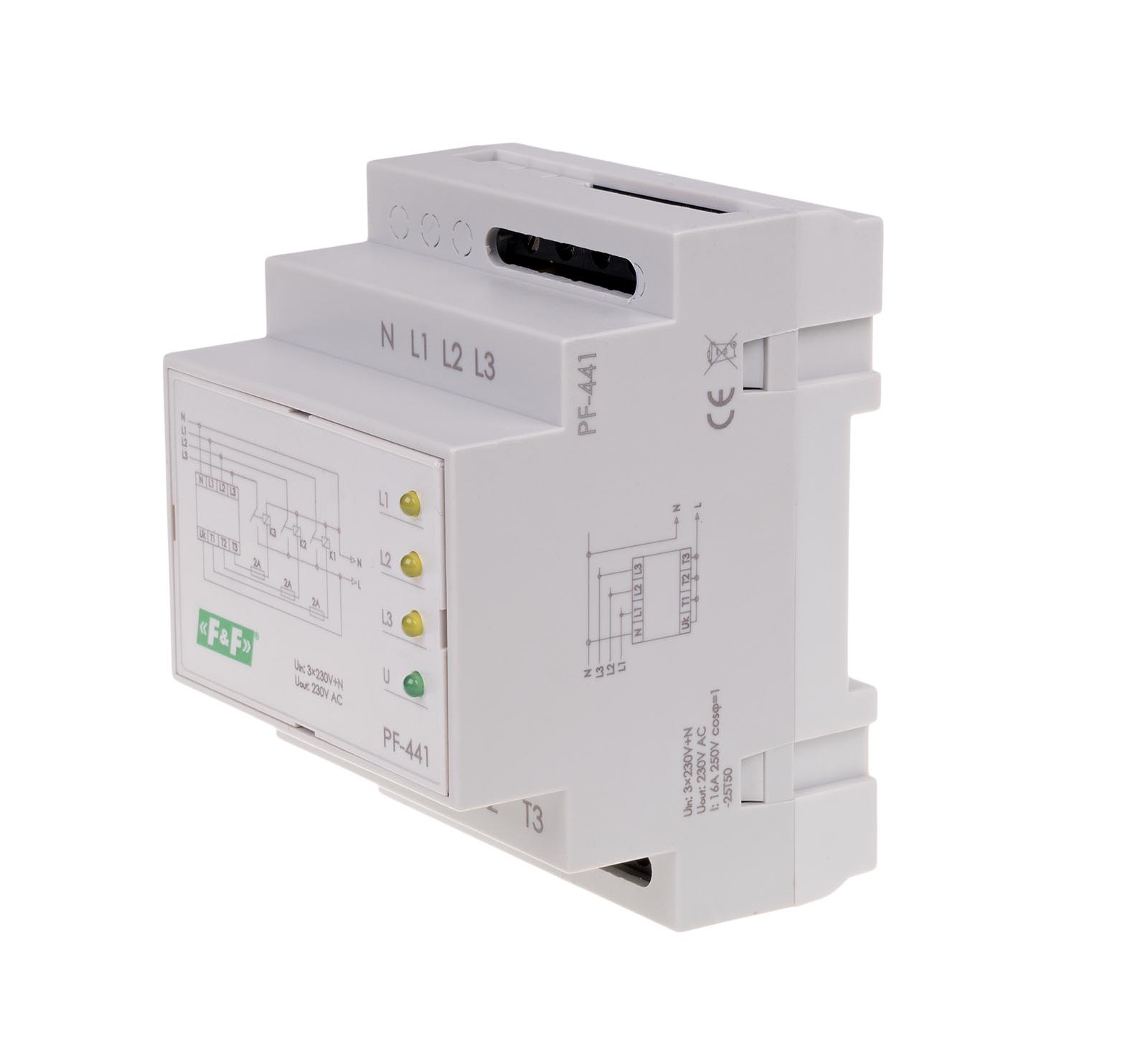

Automatyczny przełącznik faz F&F PF-441 do współpracy ze stycznikami z fazą priorytetową na szynę DIN

Automatyczny przełącznik faz F&F (PF-441) – Z fazą priorytetową, do styczników

Model PF-441 to zaawansowane urządzenie zabezpieczające, zaprojektowane do zachowania ciągłości zasilania odbiorników jednofazowych w instalacjach trójfazowych. Jest to wersja dedykowana do współpracy z zewnętrznymi stycznikami, co pozwala na zasilanie urządzeń o bardzo dużym poborze prądu, przekraczającym możliwości standardowych przełączników z wbudowanymi przekaźnikami.

Specyfikacja techniczna:

• Napięcie wejściowe: 3 × 400 V + N
• Napięcie wyjściowe: 230 V AC
• Współpraca ze stycznikami: Tak (wyjścia sterujące cewkami styczników)
• Próg zadziałania (dolny): 150 ÷ 210 V (regulowany)
• Próg zadziałania (górny): 230 ÷ 270 V (regulowany)
• Histereza: ok. 5 V
• Czas przełączania: 0,5 ÷ 0,8 s
• Faza priorytetowa: L1
• Montaż: Szyna DIN (TH35), szerokość 4 modułów (70 mm)

Kluczowe właściwości i funkcjonalność:

• Faza priorytetowa (L1): Urządzenie zawsze dąży do zasilania odbiornika z fazy L1. Jeśli jej parametry są poprawne, przełącznik nie przejdzie na pozostałe fazy (L2, L3) nawet jeśli są one dostępne.
• Praca ze stycznikami: PF-441 posiada wewnętrzną blokadę elektryczną, która zapobiega jednoczesnemu załączeniu dwóch styczników (co groziłoby zwarciem międzyfazowym). Dzięki stycznikom możesz zasilać obciążenia rzędu kilkudziesięciu, a nawet kilkuset amperów.
• Precyzyjna regulacja: Dwa potencjometry na froncie obudowy pozwalają użytkownikowi samodzielnie zdefiniować "okno napięciowe" (minimalne i maksymalne napięcie), w którym odbiornik może bezpiecznie pracować.

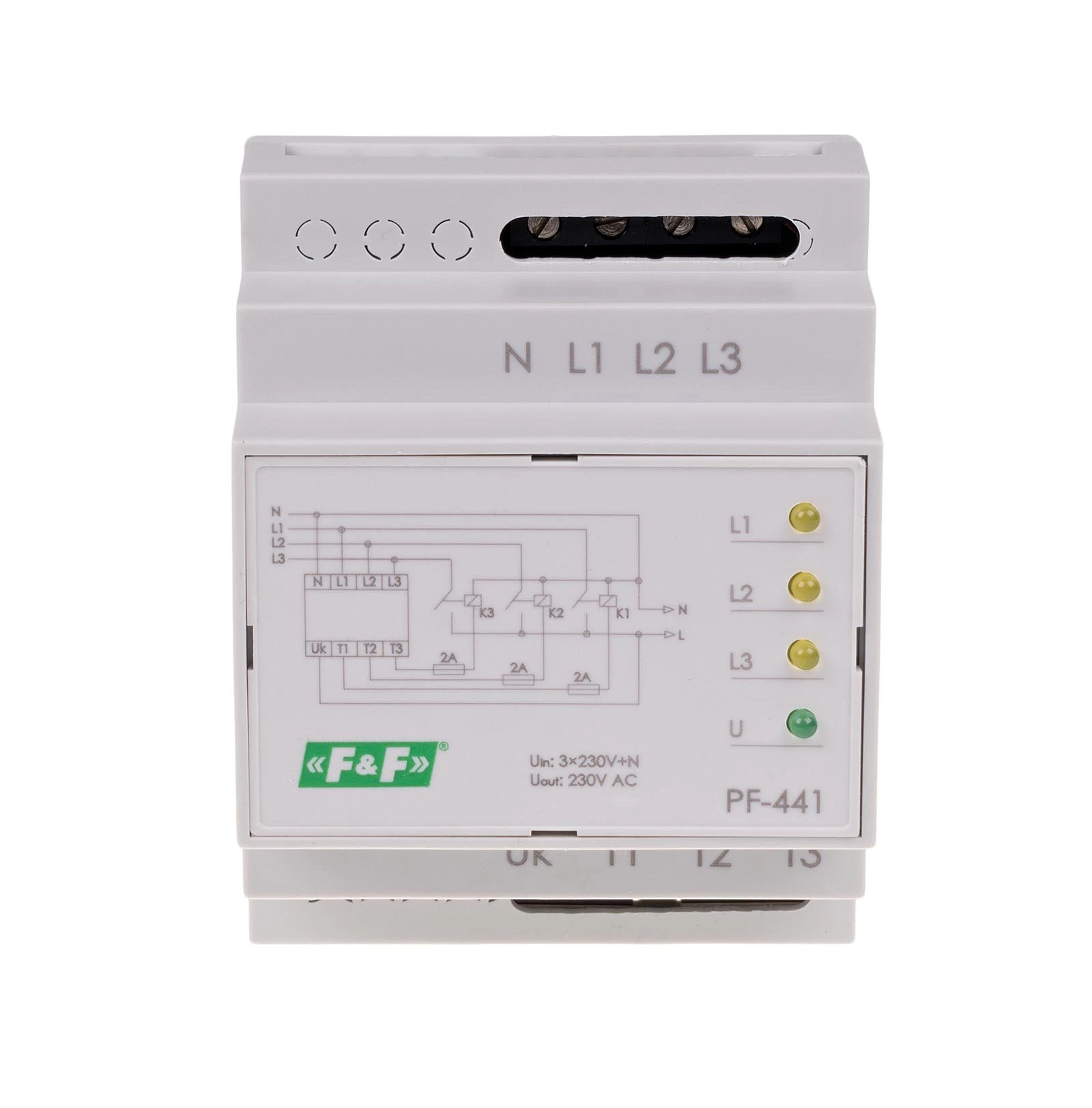

• Sygnalizacja optyczna: Diody LED informują o obecności napięcia na poszczególnych fazach wejściowych oraz wskazują, która faza jest aktualnie podawana na wyjście.

Zastosowanie:

• Ochrona infrastruktury krytycznej: Zasilanie serwerów, systemów alarmowych i monitoringu w budynkach, gdzie zanik jednej fazy nie może spowodować przerwy w pracy.
• Przemysł i rolnictwo: Zasilanie sterowników, systemów wentylacji lub podajników, które muszą pracować bez przerwy mimo niestabilności sieci energetycznej.
• Gospodarstwa domowe: Zasilanie najważniejszych odbiorników (lodówka, piec CO, oświetlenie awaryjne) z gwarancją wyboru fazy o najlepszych parametrach.

Wskazówki instalacyjne:

• Dobór styczników: Cewki styczników muszą być dobrane na napięcie 230V AC. Prąd znamionowy styków stycznika musi odpowiadać maksymalnemu obciążeniu Twojego odbiornika.
• Podłączenie N: Prawidłowe działanie urządzenia wymaga stałego podłączenia przewodu neutralnego (N). To względem niego mierzone są potencjały poszczególnych faz.
• Bezpieczeństwo: Zaleca się stosowanie zabezpieczeń nadmiarowoprądowych (bezpieczników) na wejściach pomiarowych L1, L2, L3, aby chronić samo urządzenie przed skutkami zwarć wewnętrznych.
