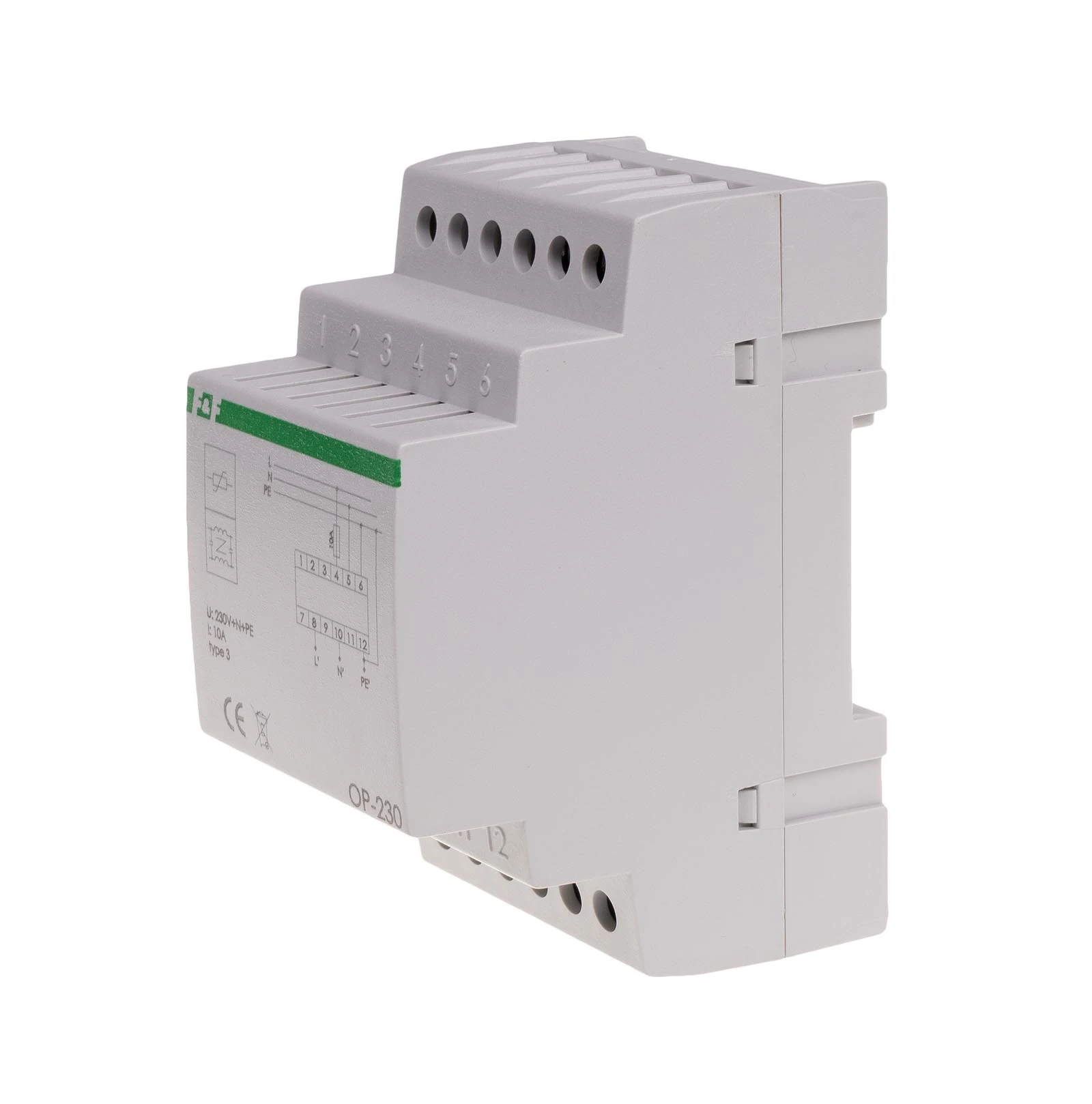

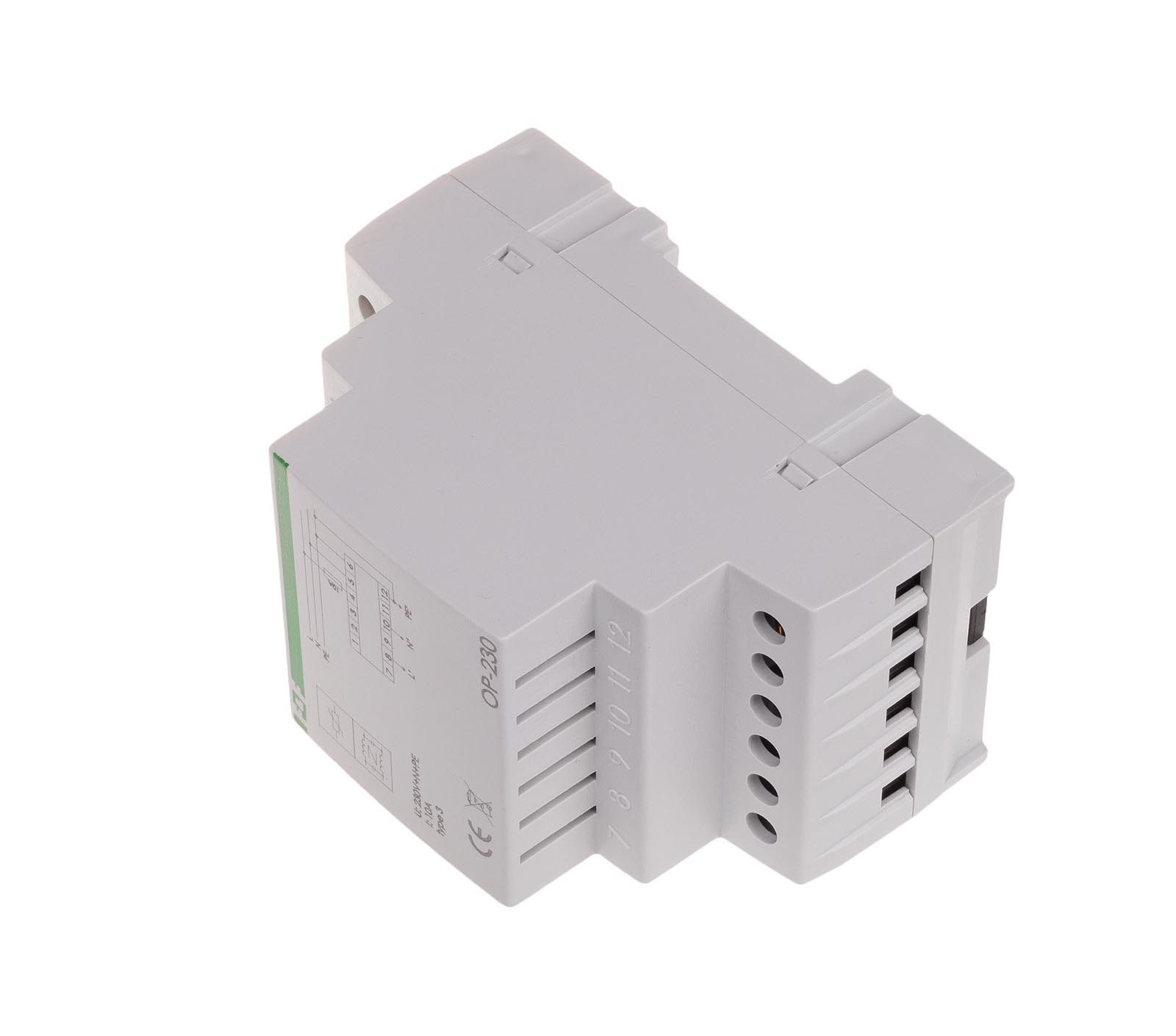

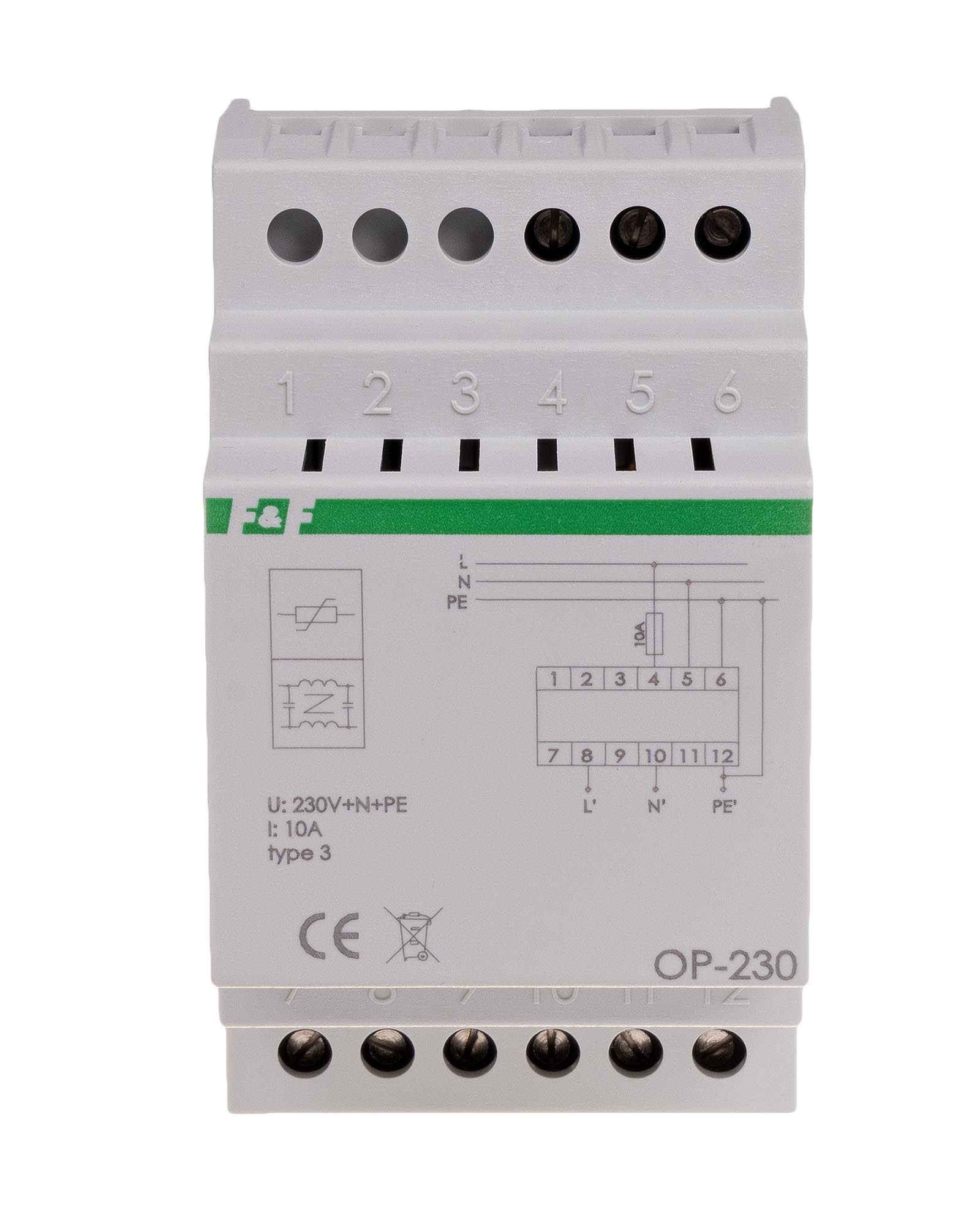

Filt przeciwzakłóceniowy F&F OP-230 z ogranicznikiem T3 (D) na szynę DIN

Filtr przeciwzakłóceniowy F&F (OP-230) – z ogranicznikiem przepięć T3 (D), DIN

Model OP-230 to dwufunkcyjne urządzenie ochronne, które łączy w sobie cechy filtra LC oraz ogranicznika przepięć klasy T3 (dawniej klasa D). Jest to kluczowy element ochrony czułych urządzeń elektronicznych (komputery, sterowniki PLC, systemy audio-video) przed zakłóceniami płynącymi z sieci oraz skutkami przepięć komutacyjnych.

Specyfikacja techniczna:

• Napięcie znamionowe: 230V AC
• Prąd obciążenia (maksymalny): 10 A
• Klasa ochrony: T3 (Typ 3 / klasa D)
• Typ filtra: LC (układ cewek i kondensatorów)
• Tłumienie zakłóceń symetrycznych: > 40 dB
• Tłumienie zakłóceń asymetrycznych: > 40 dB
• Sygnalizacja pracy: LED zielona (obecność napięcia i sprawność ochrony)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Kluczowe właściwości i zasada działania:

• Podwójna ochrona:
  • Ogranicznik T3: Redukuje pozostałe przepięcia, które przedostały się przez ochronę wyższego stopnia (T1 i T2), do poziomu bezpiecznego dla elektroniki.
  • Filtr przeciwzakłóceniowy: Eliminuje zakłócenia wysokiej częstotliwości (szumy), które mogą powodować zawieszanie się procesorów, błędy w transmisji danych lub zakłócenia obrazu i dźwięku.
• Ochrona szeregowa: Urządzenie montuje się szeregowo przed odbiornikiem. Oznacza to, że cały prąd pobierany przez chronione urządzenie przepływa przez moduł OP-230.
• Sygnalizacja LED: Zielona dioda informuje o poprawnym zasilaniu oraz o tym, że wewnętrzne elementy warystorowe nie uległy uszkodzeniu wskutek silnego przepięcia.

Zastosowanie:

• Ochrona sterowników PLC i modułów wejść/wyjść w szafach automatyki.
• Zabezpieczenie serwerów, routerów i central telefonicznych.
• Eliminacja zakłóceń w systemach nagłośnieniowych i monitoringu CCTV.
• Ochrona inteligentnych urządzeń domowych (smart home).

Wskazówki instalacyjne:

• Ograniczenie prądowe: Należy ściśle przestrzegać prądu maksymalnego 10A. W przypadku większych obciążeń należy podzielić odbiorniki na kilka grup chronionych osobno lub zastosować stycznik (choć stycznik sam w sobie może generować zakłócenia, więc filtr montujemy zawsze *za* stycznikiem, bezpośrednio przed odbiornikiem).
• Kaskadowość: Pamiętaj, że ogranicznik T3 jest skutecznym uzupełnieniem, a nie zamiennikiem ochrony głównej. W rozdzielnicy głównej nadal powinny znajdować się ograniczniki T1 i T2.
• Uziemienie: Dla poprawnego działania filtra i odprowadzania ładunków przepięciowych, zacisk PE musi być podłączony do szyny uziemiającej za pomocą przewodu o odpowiednim przekroju.
