Gniazdo bezpiecznikowe F&F BZ-2 podwójne 2P 5x20mm na szynę DIN

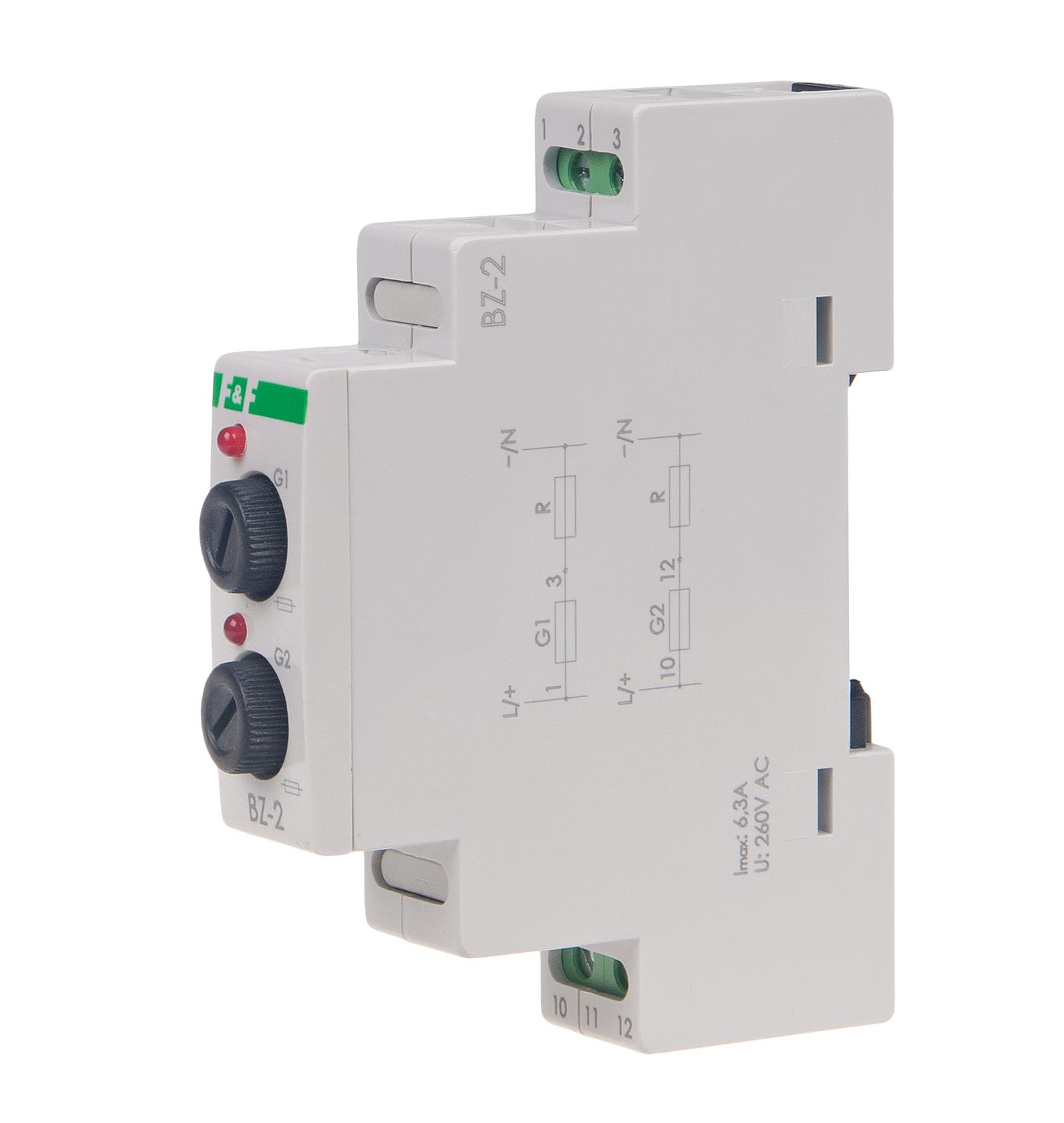

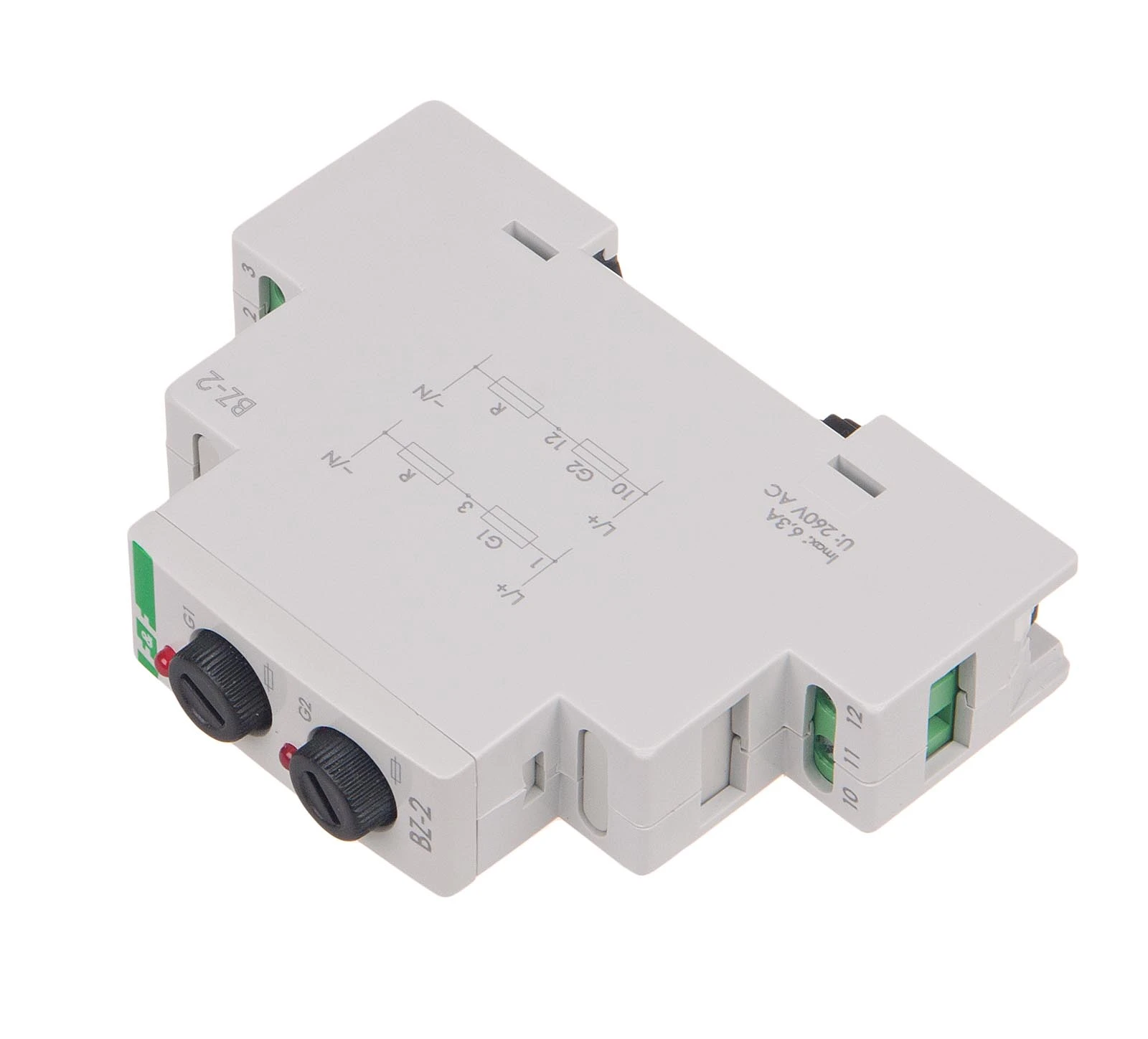

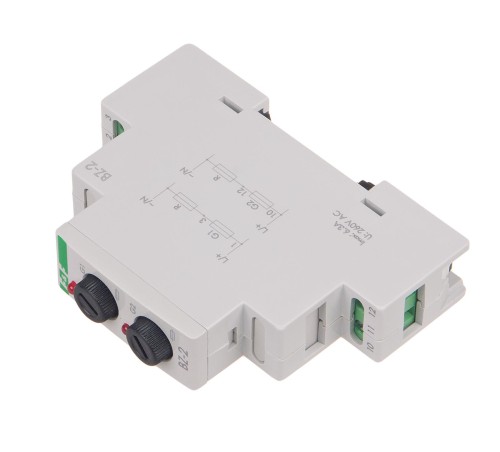

Gniazdo bezpiecznikowe F&F (BZ-2) – Podwójne, na szynę DIN

Model BZ-2 to modułowa oprawa bezpiecznikowa przeznaczona do zabezpieczania odbiorników elektrycznych oraz obwodów sterowniczych przed skutkami zwarć i przeciążeń. Urządzenie mieści dwa niezależne wkłady bezpiecznikowe rurkowe (szklane lub ceramiczne) o najpopularniejszym standardzie 5x20 mm, co pozwala na oszczędność miejsca w rozdzielnicy poprzez zabezpieczenie dwóch niezależnych obwodów w jednym module.

Specyfikacja techniczna:

• Napięcie znamionowe: 250 V AC
• Liczba torów bezpiecznikowych: 2 (2P)
• Typ wkładu bezpiecznikowego: rurkowy O5×20 mm
• Maksymalny prąd wkładu: 6,3 A (zależnie od zastosowanego bezpiecznika)
• Przyłącze: zaciski śrubowe 2,5 mm2
• Montaż: szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Zakres temperatur pracy: -25 ÷ 50 °C
• Stopień ochrony: IP20

Kluczowe właściwości i funkcjonalność:

• Podwójna ochrona w jednym module: Konstrukcja 2P pozwala na zabezpieczenie dwóch różnych linii (np. zasilania sterownika i obwodu cewek przekaźników) przy zajęciu tylko 18 mm szerokości na szynie DIN.

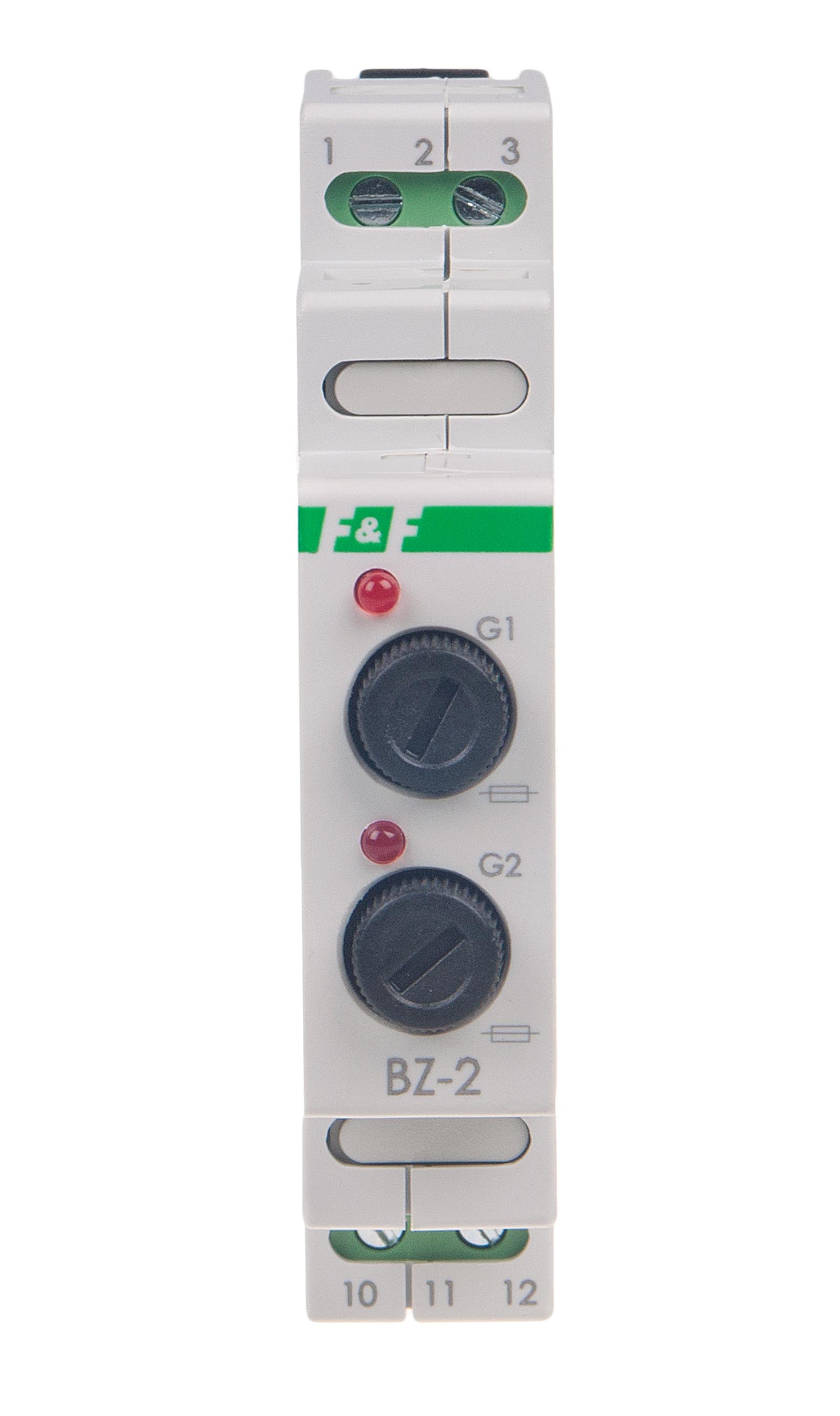

• Łatwa diagnostyka i wymiana: Bezpieczniki umieszczone są w wyciąganych szufladkach na froncie urządzenia, co umożliwia ich szybką wymianę bez konieczności demontażu osłon rozdzielnicy czy odłączania przewodów.
• Uniwersalność: Możliwość stosowania wkładów o różnych charakterystykach (szybkie F, zwłoczne T) w zależności od potrzeb chronionego urządzenia.
• Bezpieczeństwo: Solidne zaciski śrubowe gwarantują pewny styk elektryczny, a obudowa z tworzywa samogasnącego podnosi poziom bezpieczeństwa przeciwpożarowego.

Zastosowanie:

• Automatyka przemysłowa: Ochrona zasilaczy, sterowników PLC oraz modułów komunikacyjnych.
• Instalacje domowe: Zabezpieczenie elektroniki inteligentnego domu (np. serwerów systemowych, bramek komunikacyjnych).
• Układy sterowania: Ochrona cewek styczników i przekaźników przed spaleniem w wyniku awarii mechanicznej napędu.

Wskazówki instalacyjne:

• Dobór wkładki: Pamiętaj, że gniazdo nie zawiera wkładów bezpiecznikowych w zestawie. Musisz dokupić je osobno, dobierając prąd (np. 500mA, 1A, 2A) do mocy chronionego odbiornika.
• Maksymalne obciążenie: Choć gniazdo wytrzymuje krótkotrwałe skoki, prąd ciągły nie powinien przekraczać 6,3 A na jeden tor, aby uniknąć nadmiernego nagrzewania się styków szufladki.
• Oznaczenie obwodów: Przy montażu warto opisać oba tory, ponieważ znajdują się one bardzo blisko siebie, co przy serwisie ułatwia identyfikację, który bezpiecznik odpowiada za dany fragment instalacji.
• Bezpieczeństwo wymiany: Przed wysunięciem szufladki z bezpiecznikiem zaleca się (o ile to możliwe) odłączenie zasilania od obwodu, aby uniknąć iskrzenia na stykach pomocniczych przy obciążeniu.
