Lampka kontrolna zasilania F&F LK-703K slim 3x230V+N na szynę DIN

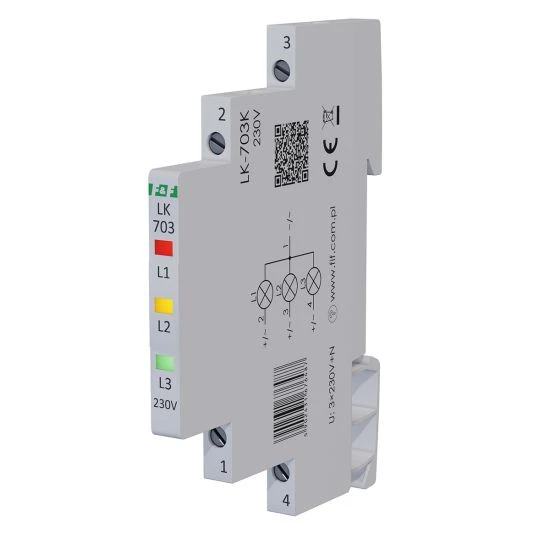

Lampka kontrolna zasilania F&F (LK-703K Slim) – 3 × 230 V + N

Model LK-703K w wersji Slim to nowoczesny wskaźnik obecności napięcia, zaprojektowany z myślą o maksymalnej oszczędności miejsca w rozdzielnicy. W obudowie o szerokości zaledwie jednego modułu (18 mm) mieszczą się trzy niezależne kontrolki LED, które pozwalają na jednoczesne monitorowanie wszystkich trzech faz sieci trójfazowej. Jest to niezbędny element każdej profesjonalnej szafy elektrycznej, zapewniający bezpieczeństwo i szybką diagnostykę zasilania.

Specyfikacja techniczna:

• Napięcie zasilania: 3 × 230 V + N (fazowe)
• Kolory kontrolek: 3 × zielona (lub konfiguracja żółty/zielony/czerwony w zależności od konkretnej partii - najczęściej K oznacza zestaw kolorowy)
• Element świecący: Diody LED o podwyższonej jasności
• Pobór mocy: maks. 0,8 W na fazę
• Przyłącze: Zaciski śrubowe 2,5 mm2
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Temperatura pracy: -25 ÷ 50°C
• Stopień ochrony: IP20

Kluczowe właściwości i funkcjonalność:

• Konstrukcja SLIM: Trzy fazy monitorowane na szerokości tylko jednego modułu. Pozwala to na zwolnienie miejsca na szynie DIN dla innych aparatów (bezpieczników, styczników).
• Długa żywotność: Zastosowanie technologii LED gwarantuje dziesiątki tysięcy godzin bezawaryjnej pracy bez konieczności wymiany żarówek, co jest standardem w starszych typach lampek.
• Niska emisja ciepła: Dzięki minimalnemu poborowi prądu, lampka praktycznie nie nagrzewa się, co jest kluczowe w gęsto upakowanych rozdzielnicach.
• Wspólny zacisk N: Urządzenie posiada jeden wspólny zacisk dla przewodu neutralnego, co upraszcza oprzewodowanie wewnątrz szafy.

Zastosowanie:

• Główna sygnalizacja zasilania: Montaż bezpośrednio za rozłącznikiem izolacyjnym głównym w celu wizualnego potwierdzenia obecności napięcia na wejściu do obiektu.
• Monitoring bezpieczników: Montaż za stopniami zabezpieczeń w celu szybkiej identyfikacji, na której fazie doszło do zadziałania bezpiecznika (zgaszona dioda).
• Szafy sterownicze: Kontrola zasilania układów napędowych i technologicznych.
• Zasilanie rezerwowe: Sygnalizacja przejścia na zasilanie z agregatu lub UPS (poprzez montaż lampek na obu źródłach).

Wskazówki instalacyjne:

• Podłączenie: Fazy L1, L2, L3 podłączamy do odpowiednich zacisków wejściowych, a przewód N do zacisku wspólnego. Lampka nie wymaga dodatkowych rezystorów ani układów dopasowujących.
• Zabezpieczenie: Choć lampka pobiera znikomy prąd, dobrą praktyką jest podłączanie jej poprzez bezpieczniki o niskim amperażu (np. B6) lub bezpośrednio do szyn grzebieniowych przy zachowaniu odpowiednich przekrojów przewodów.
• Bezpieczeństwo: Pamiętaj, że zgaszona lampka nie zawsze oznacza całkowity brak napięcia (może dojść do uszkodzenia samej diody lub przerwania przewodu N). Przed przystąpieniem do prac serwisowych zawsze należy użyć atestowanego próbnika napięcia.
• Etykietowanie: Warto podpisać lampkę w rozdzielnicy (np. "Zasilanie Główne"), aby obsługa nie miała wątpliwości, co sygnalizuje urządzenie.
