Licznik energii elektrycznej F&F LE-02D-CT trójfazowy 1,5/6A 230/400V AC pomiar półpośredni 5-6000A na szynę DIN

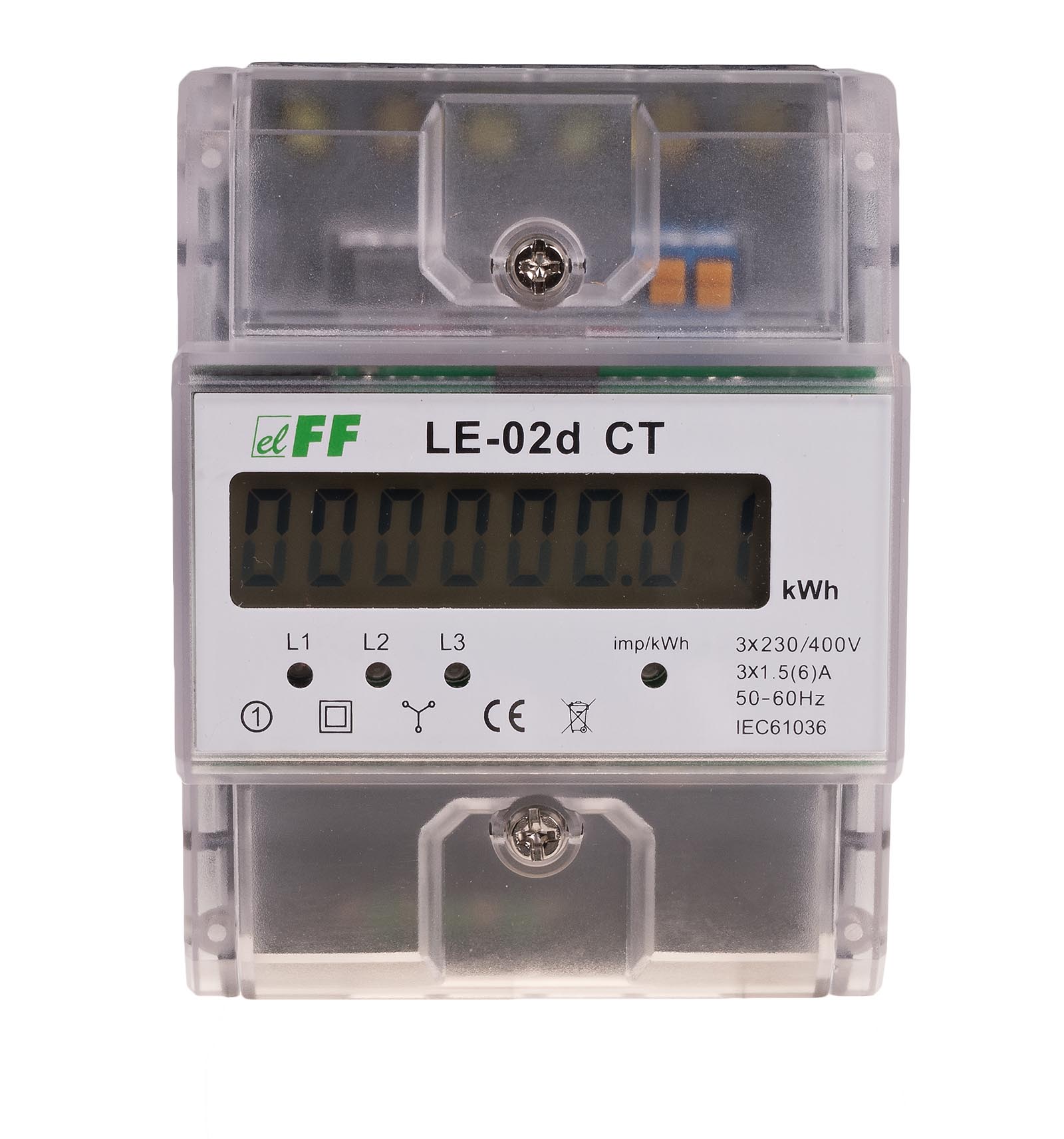

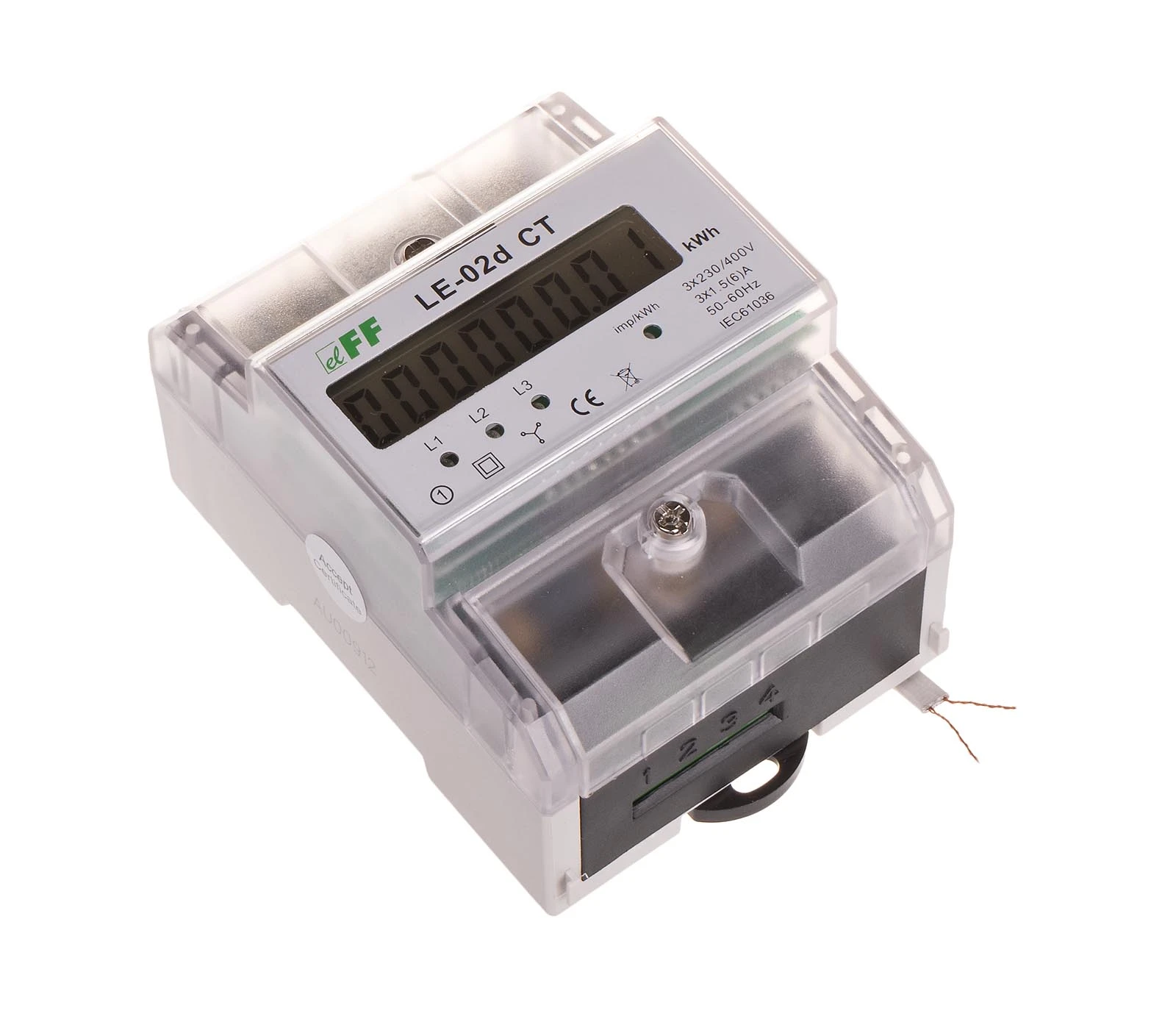

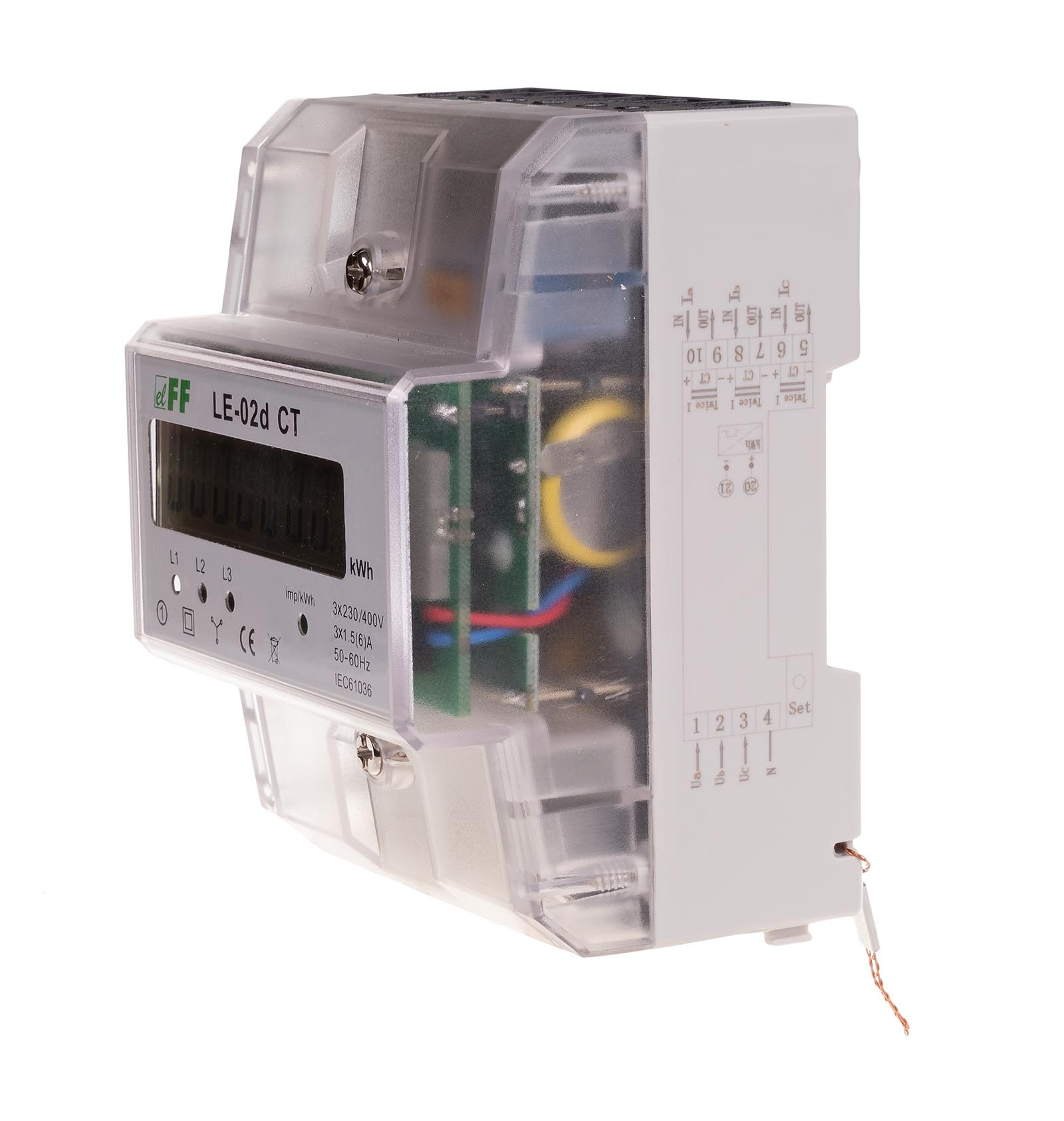

Licznik energii elektrycznej F&F (LE-02D-CT) – Trójfazowy, pomiar półpośredni

Model LE-02D-CT to profesjonalny, elektroniczny licznik energii elektrycznej czynnej, zaprojektowany do pracy w układach trójfazowych z wykorzystaniem przekładników prądowych. Dzięki możliwości współpracy z przekładnikami o prądzie wtórnym 5 A, urządzenie pozwala na precyzyjny pomiar energii w instalacjach o bardzo dużych natężeniach prądu (aż do 6000 A). Jest to idealne rozwiązanie do rozdzielni przemysłowych oraz głównych punktów pomiarowych w dużych obiektach.

Specyfikacja techniczna:

• Napięcie odniesienia: 3 × 230 / 400 V AC
• Prąd bazowy (przekładnikowy): 1,5 A
• Prąd maksymalny: 6 A (prąd wtórny przekładnika)
• Zakres przekładni prądowej: 5:5 ÷ 6000:5 A
• Dokładność pomiaru: Klasa 1 (zgodnie z IEC61036)
• Wyjście impulsowe: Typ SO (otwarty kolektor)
• Wyświetlacz: LCD (6+1 znaków)
• Montaż: Szyna DIN (TH35), szerokość 4,5 modułu (75 mm)
• Stopień ochrony: IP20

Kluczowe właściwości i funkcjonalność:

• Pomiar półpośredni: Licznik nie jest wpięty bezpośrednio w obwód mocy, lecz pobiera sygnał z przekładników prądowych. Pozwala to na monitorowanie obwodów o ogromnej mocy przy zachowaniu kompaktowych rozmiarów urządzenia.
• Programowalna przekładnia: Użytkownik może samodzielnie ustawić wartość przekładni prądowej za pomocą przycisków na panelu czołowym, co pozwala na dopasowanie licznika do posiadanych przekładników (np. 100/5, 400/5 czy 1000/5).
• Wyświetlanie rzeczywistych wartości: Po ustawieniu odpowiedniej przekładni, licznik automatycznie przelicza impulsy i wyświetla całkowitą energię pobraną przez układ w kilowatogodzinach (kWh).
• Zdalny odczyt: Wyjście impulsowe umożliwia podłączenie licznika do systemów zbierania danych (np. sterownik PLC, system BMS lub moduły zliczające impulsy), co pozwala na monitorowanie zużycia energii w czasie rzeczywistym.

Zastosowanie:

• Zakłady przemysłowe: Monitorowanie zużycia energii przez duże maszyny, linie produkcyjne i hale fabryczne.
• Podrozliczenia: Rozliczanie najemców w biurowcach, centrach handlowych i parkach logistycznych.
• Audyty energetyczne: Zbieranie danych o profilu zużycia mocy w celu optymalizacji kosztów energii.
• Współpraca z OZE: Monitorowanie energii oddawanej lub pobieranej w dużych instalacjach fotowoltaicznych.

Wskazówki instalacyjne:

• Dobór przekładników: Upewnij się, że stosujesz przekładniki o prądzie wtórnym 5 A (klasa dokładności przekładnika powinna być dopasowana do klasy licznika).
• Kierunek montażu: Przy podłączaniu przekładników prądowych kluczowe jest zachowanie polaryzacji (strona pierwotna P1/P2 oraz wtórna S1/S2). Odwrócenie przekładnika spowoduje błędny naliczanie energii.
• Zabezpieczenie napięciowe: Wejścia napięciowe licznika powinny być zabezpieczone odpowiednimi bezpiecznikami (np. 1-2 A) w celu ochrony urządzenia i instalacji.
• Programowanie przekładni: Przed uruchomieniem pomiaru należy bezwzględnie skonfigurować przekładnię w menu licznika. Fabrycznie licznik może być ustawiony na 5/5 (pomiar bezpośredni do 5 A).
