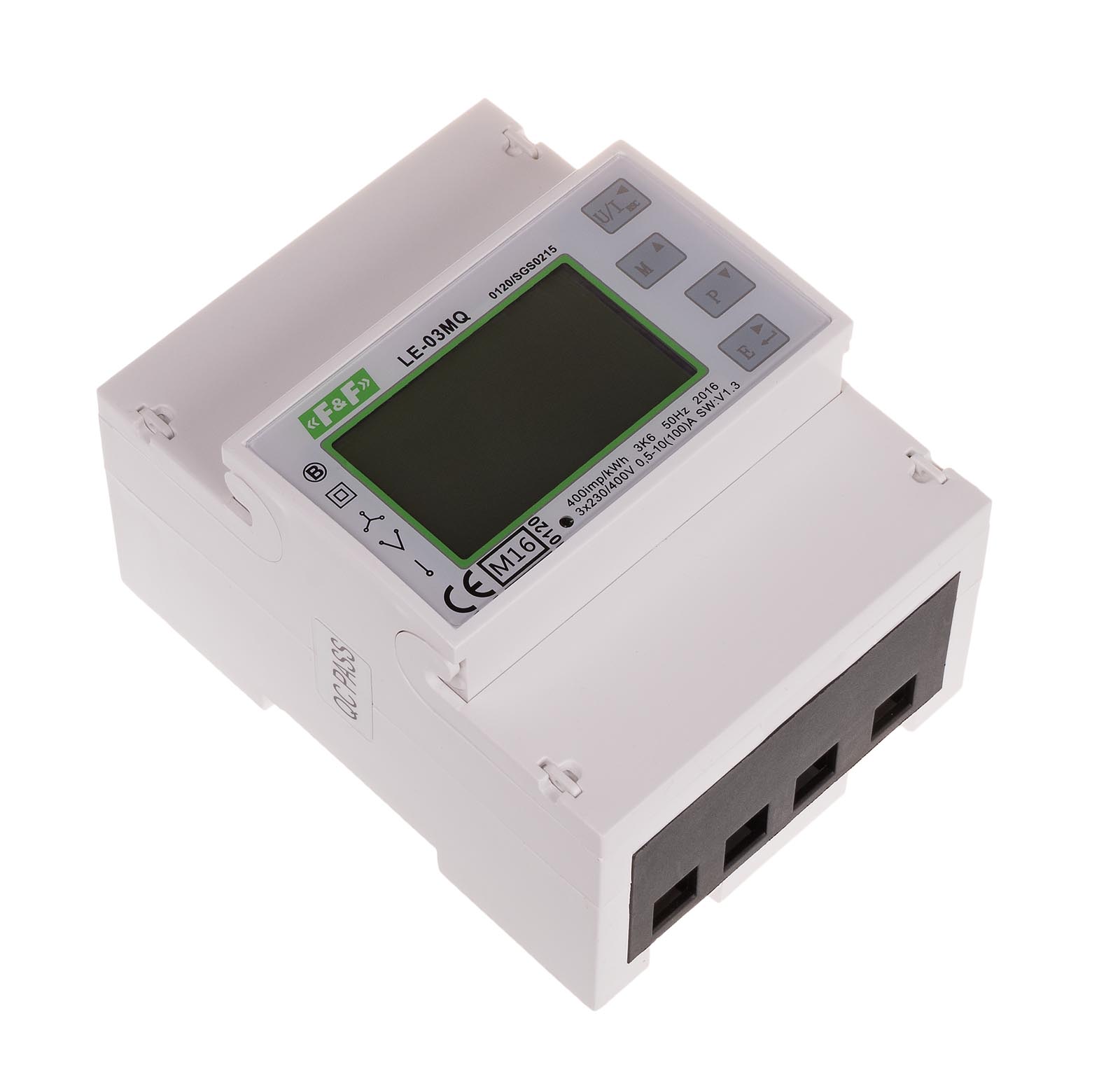

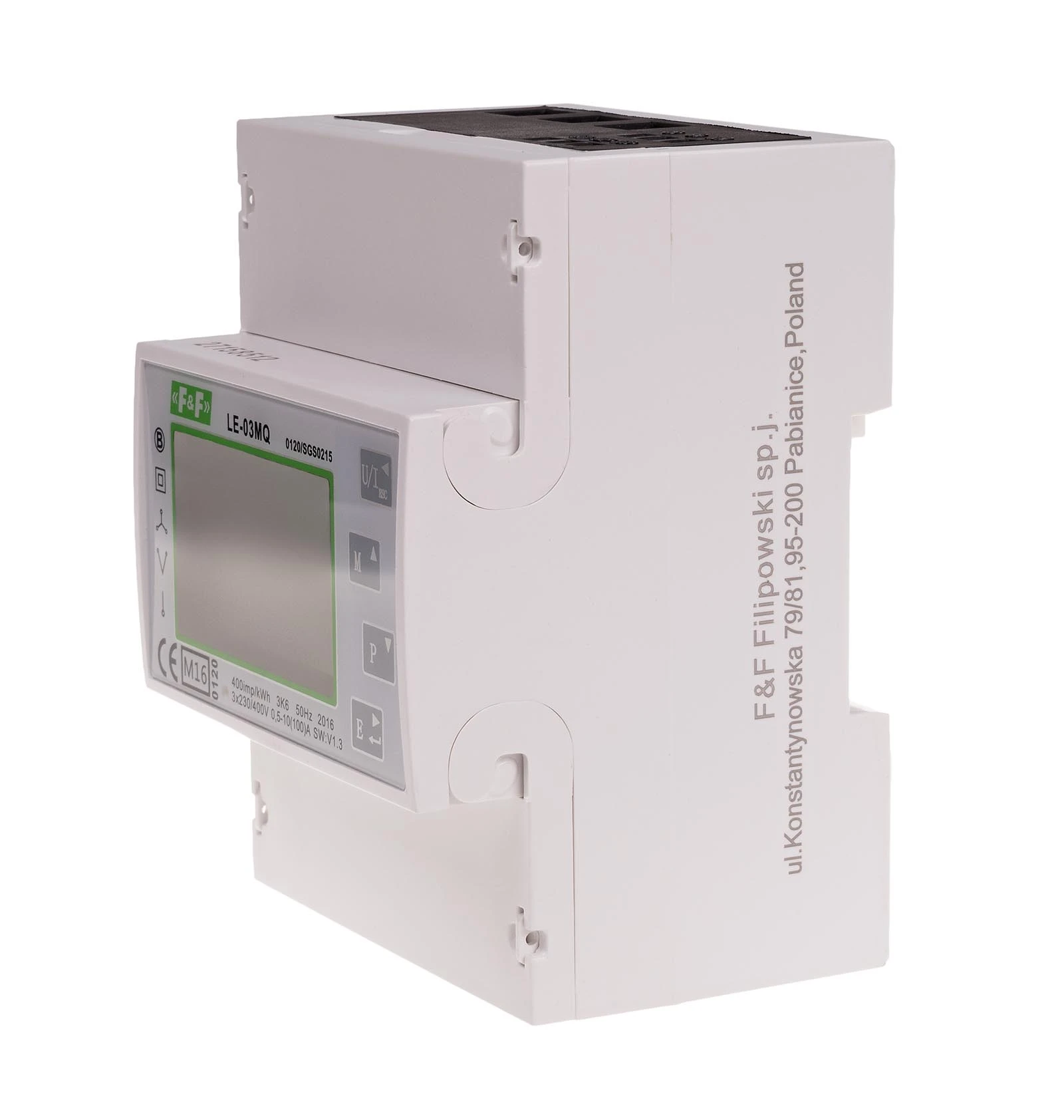

Licznik energii elektrycznej F&F LE-03MQ trójfazowy 0,5-10/100A 230/400V AC MID dwukierunkowy energii czynnej i biernej Modbus RTU RS-485 na szynę DIN

Licznik energii elektrycznej F&F (LE-03MQ) – trójfazowy, 100A, MID, Modbus RTU, DIN

Model LE-03MQ to zaawansowany, elektroniczny licznik energii elektrycznej, zaprojektowany do pracy w trójfazowych sieciach prądu przemiennego. Jest to urządzenie dwukierunkowe, co czyni je idealnym rozwiązaniem dla instalacji z fotowoltaiką (PV). Dzięki certyfikacji MID, licznik może być wykorzystywany do oficjalnych rozliczeń zużycia energii.

Specyfikacja techniczna:

• Typ: Trójfazowy, pomiar bezpośredni do 100A
• Napięcie znamionowe: 3 x 230/400V AC
• Prąd bazowy/maksymalny: 10A / 100A
• Certyfikat: MID (Measuring Instruments Directive)
• Klasa dokładności: Klasa B (energia czynna), Klasa 2 (energia bierna)
• Komunikacja: Port RS-485 (protokół Modbus RTU)

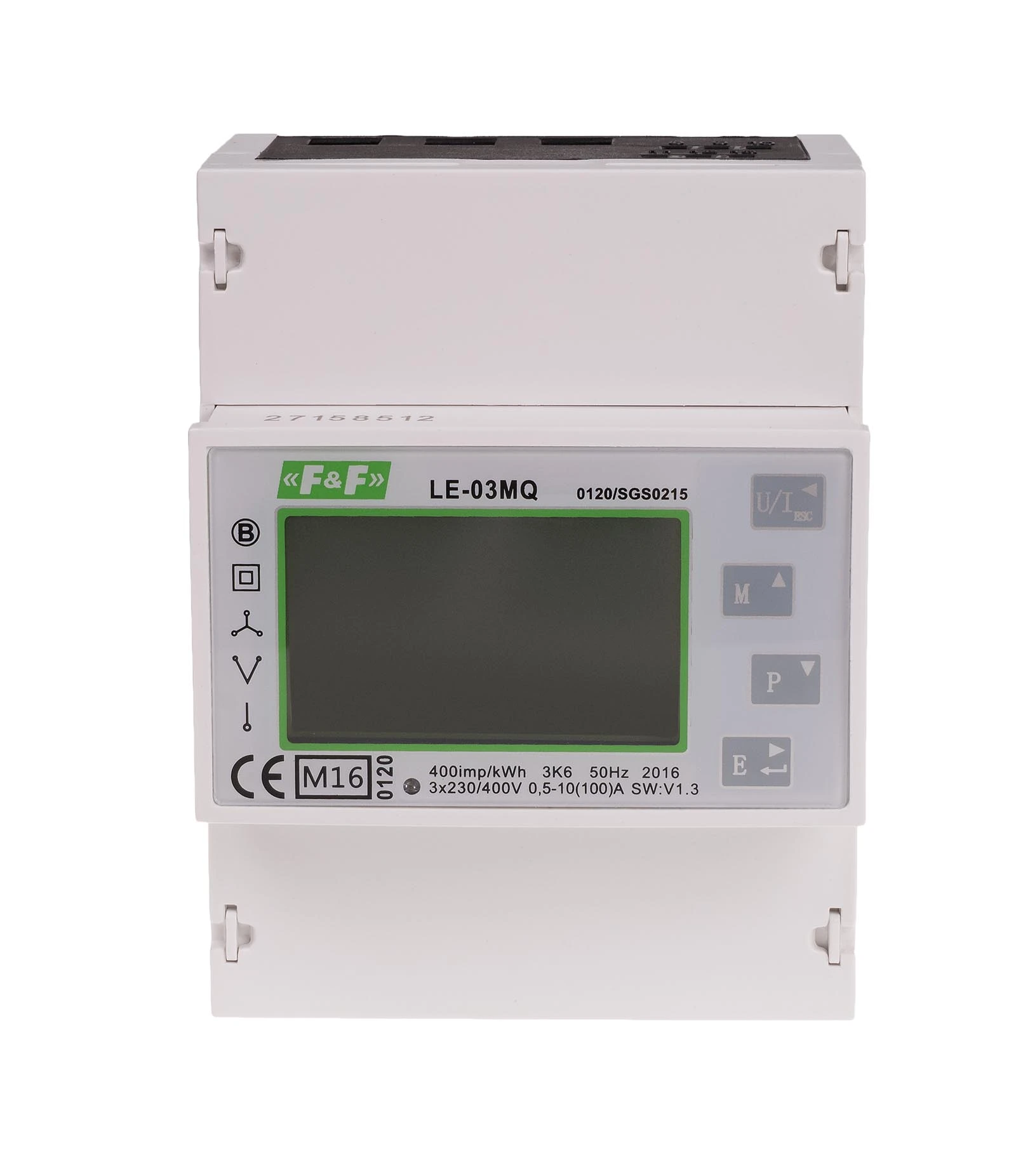

• Wyświetlacz: Wielofunkcyjny LCD
• Montaż: Szyna DIN (TH35), szerokość 4 modułów (72 mm)

Kluczowe właściwości i funkcje:

• Pomiar energii czynnej i biernej: Licznik monitoruje oba rodzaje energii, co jest kluczowe w profesjonalnych instalacjach przemysłowych i komercyjnych.
• Dwukierunkowość: Urządzenie mierzy oddzielnie energię pobraną z sieci oraz energię oddaną (np. wyprodukowaną przez inwerter solarny), co pozwala na pełny bilans energetyczny obiektu.
• Zintegrowany Modbus RTU: Poprzez port RS-485 licznik może przekazywać dane do systemów BMS, serwerów Meternet PRO (np. MAX-MT-CPU-1) lub sterowników PLC, umożliwiając zdalny monitoring parametrów sieci w czasie rzeczywistym.
• Parametry sieci: Oprócz zużycia energii, urządzenie wyświetla m.in. napięcia fazowe, prądy, moc czynną, bierną i pozorną, współczynnik mocy (cos?) oraz częstotliwość.
• Wielotaryfowość: Licznik pozwala na pomiar energii w różnych strefach czasowych (taryfy).

Zastosowanie:

• Monitoring i rozliczanie energii w budynkach biurowych i halach produkcyjnych.
• Podlicznik dla instalacji fotowoltaicznych (monitorowanie eksportu energii do sieci).
• Systemy inteligentnego zarządzania energią (EMS) i optymalizacja kosztów w przemyśle.
• Rozliczenia wewnątrz wspólnot mieszkaniowych i parków technologicznych.

Wskazówki instalacyjne:

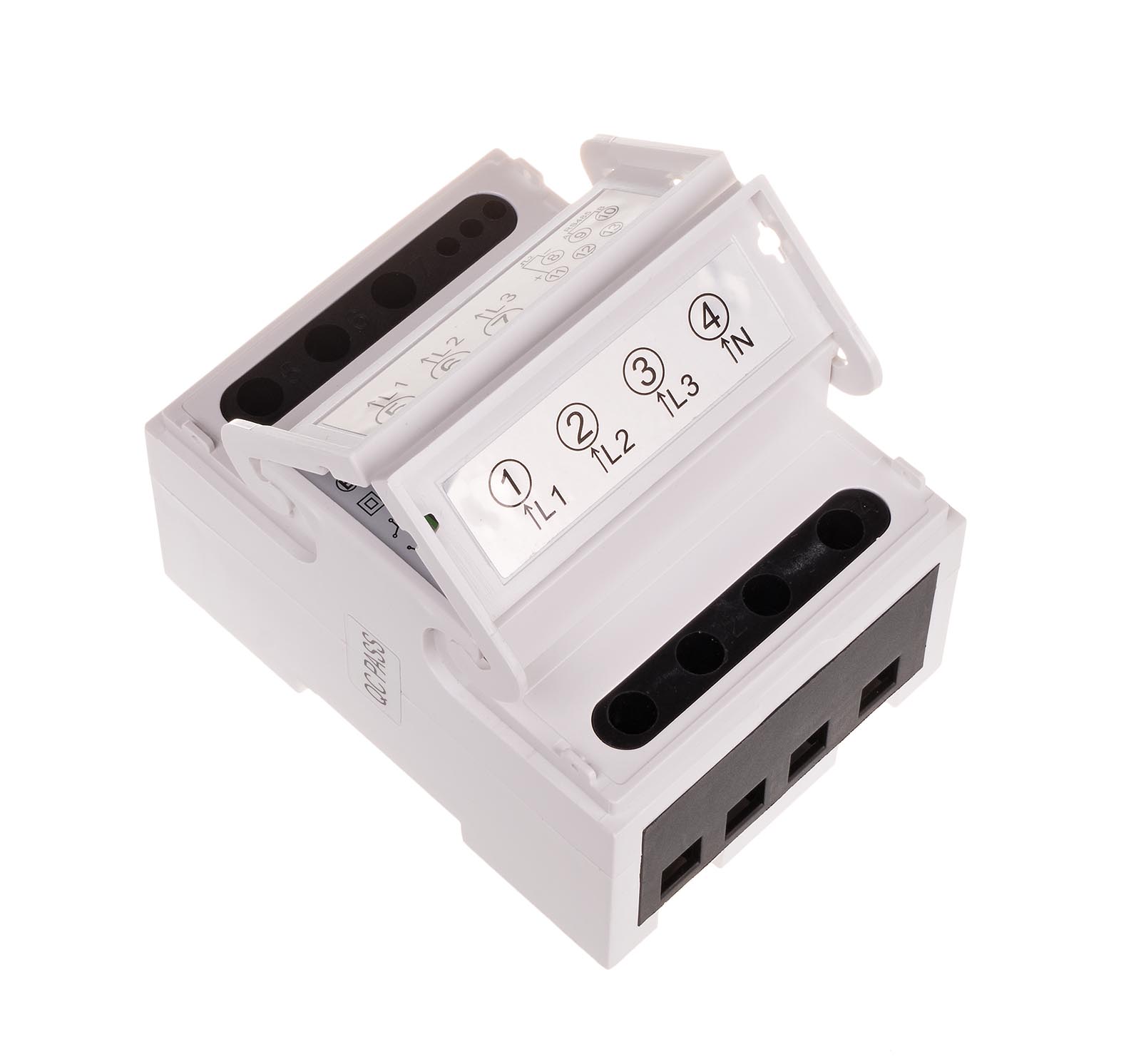

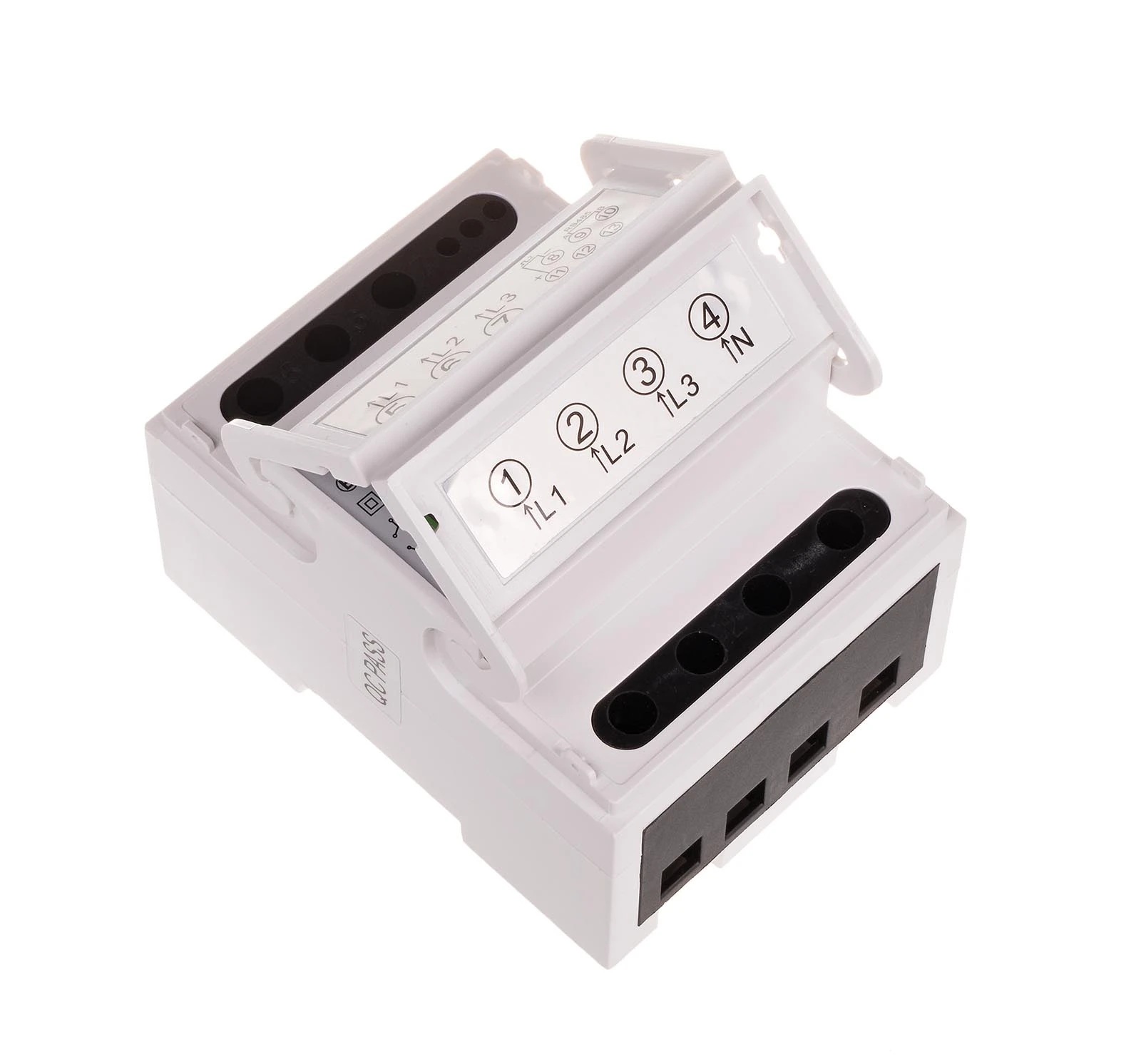

• Zaciski prądowe: Ze względu na obsługę prądu do 100A, należy stosować przewody o odpowiednim przekroju i zadbać o bardzo mocne dokręcenie zacisków, aby uniknąć ich przegrzania.
• Magistrala RS-485: Przy łączeniu licznika z systemem nadrzędnym należy pamiętać o ustawieniu unikalnego adresu Modbus ID w menu urządzenia oraz dopasowaniu prędkości transmisji (baud rate).

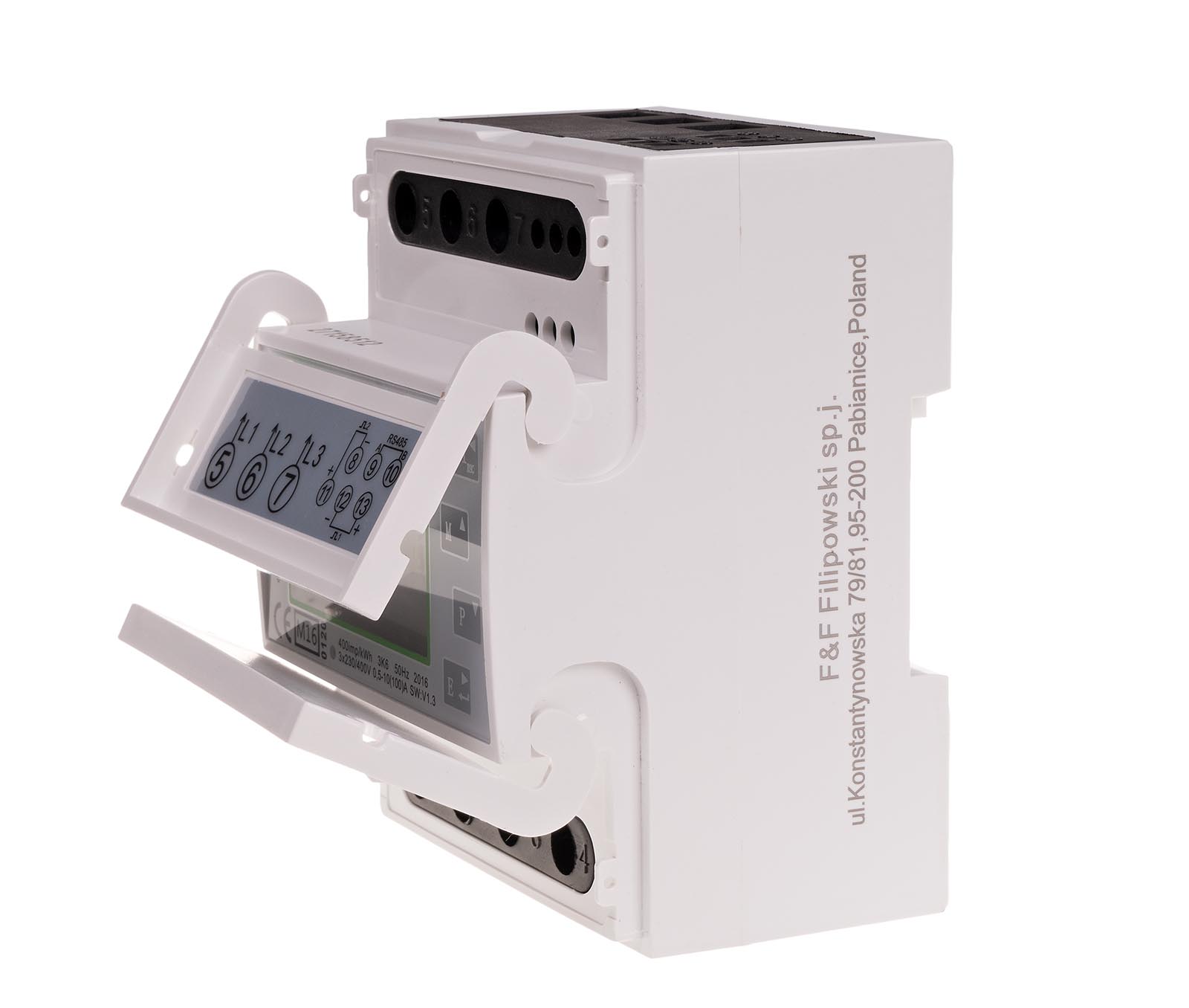

• Plombowanie: Po zakończeniu montażu i weryfikacji, osłony zacisków powinny zostać zaplombowane, aby zachować zgodność z wymogami certyfikatu MID i zapobiec ingerencji osób niepowołanych.
