Mostek prostowniczy F&F MPG-03-230V 110-264V 2A układ Graetza na szynę DIN

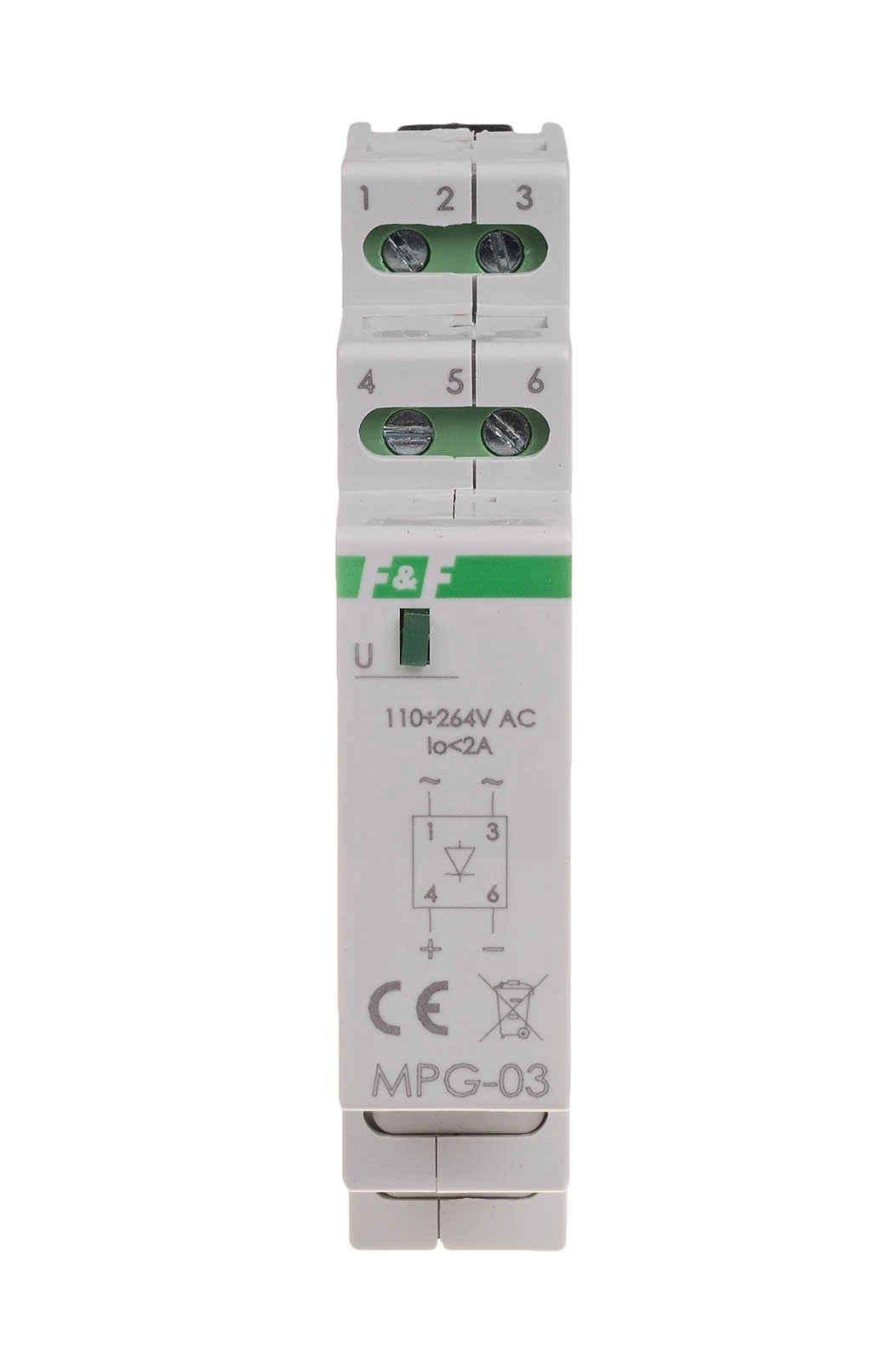

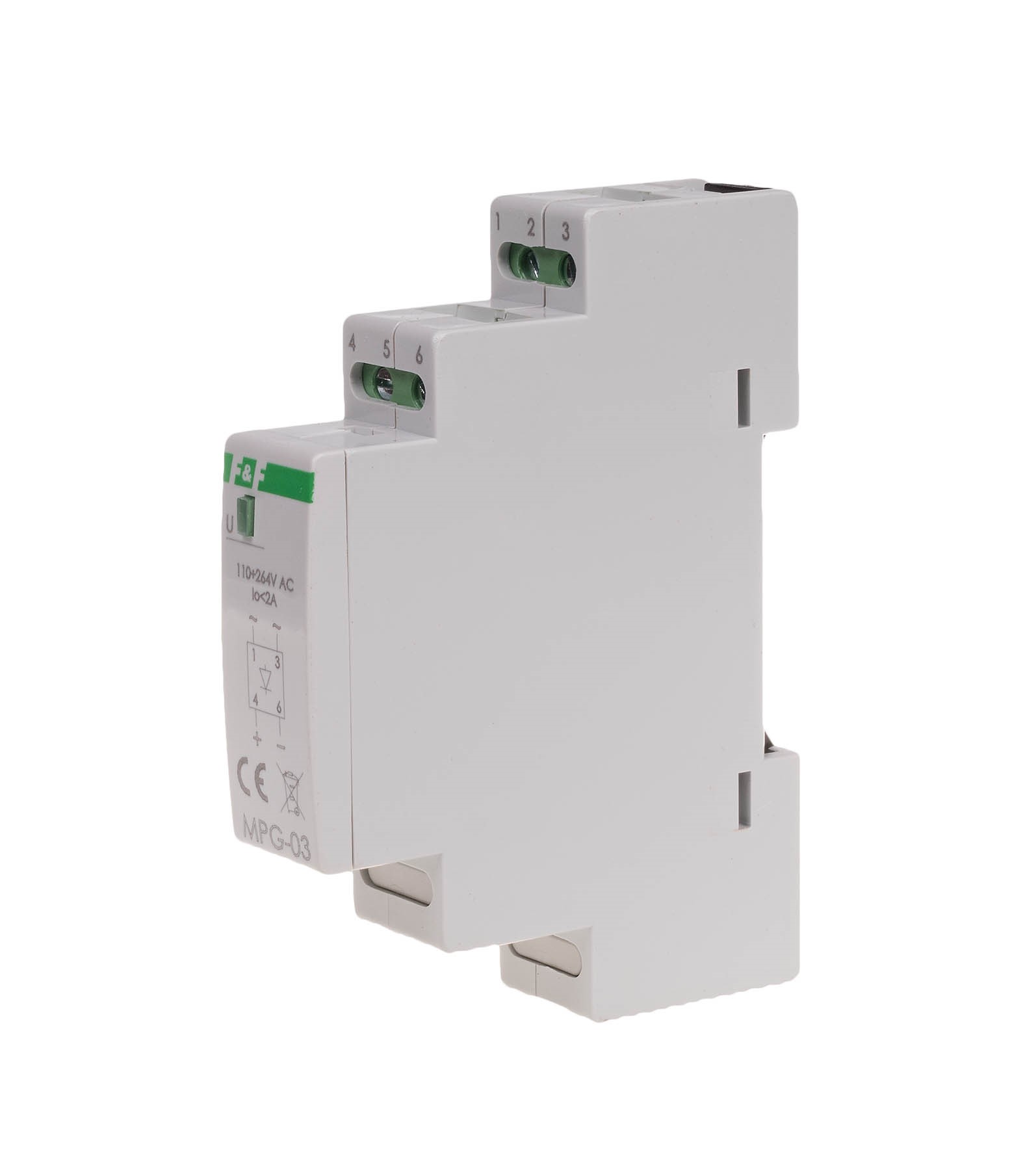

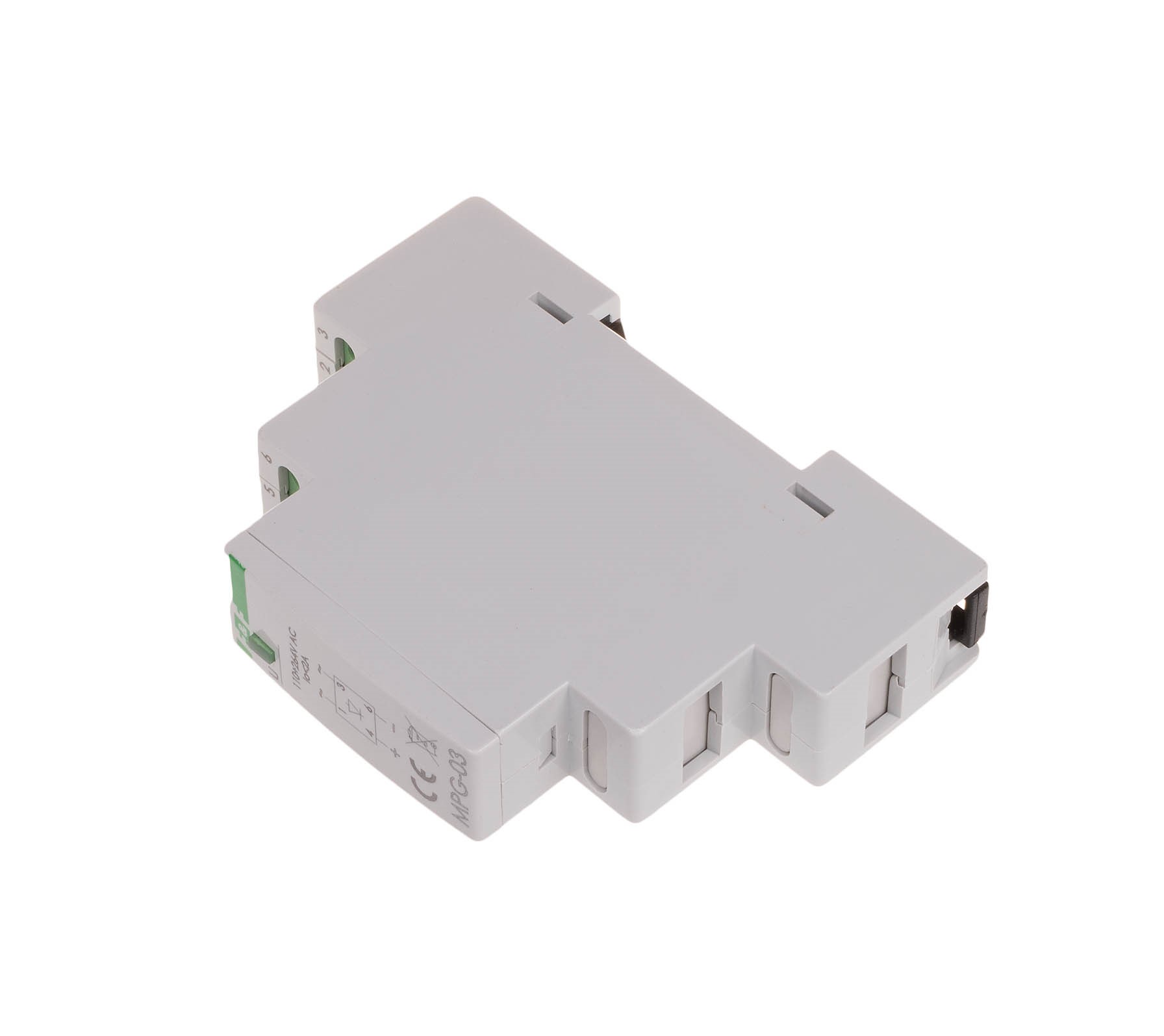

Mostek prostowniczy F&F (MPG-03-230V) – Układ Graetza na szynę DIN

Model MPG-03-230V to modułowy mostek prostowniczy w układzie Graetza, zaprojektowany do prostowania napięcia przemiennego (AC) na napięcie stałe (DC). Urządzenie jest idealnym rozwiązaniem w szafach sterowniczych, gdzie zachodzi potrzeba zasilania odbiorników prądu stałego (np. cewek przekaźników DC, hamulców elektromagnetycznych czy układów elektroniki) bezpośrednio z sieci prądu przemiennego.

Specyfikacja techniczna:

• Napięcie wejściowe (AC): 110 ÷ 264 V AC
• Napięcie wyjściowe (DC): U_wy = 0,9 × U_we (wartość średnia)
• Maksymalny prąd obciążenia: 2 A (AC-1)
• Układ prostowniczy: Pełnookresowy (Mostek Graetza)
• Sygnalizacja: Dioda LED zielona (obecność napięcia na wyjściu)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Temperatura pracy: -25°C ÷ +50°C
• Przyłącze: Zaciski śrubowe 2,5 mm2

Kluczowe właściwości i funkcjonalność:

• Wydajne prostowanie pełnookresowe: Zastosowanie czterech diod w układzie mostka pozwala na wykorzystanie obu połówek sinusoidy napięcia wejściowego, co skutkuje wyższą sprawnością i mniejszymi tętnieniami w porównaniu do prostowników jednopołówkowych.
• Szeroki zakres napięć: Możliwość pracy w szerokim zakresie napięć wejściowych (od 110 V do 264 V) sprawia, że moduł jest uniwersalny i odporny na wahania parametrów sieci.
• Kompaktowa obudowa: Szerokość zaledwie 18 mm pozwala na zaoszczędzenie cennego miejsca na szynie DIN w rozdzielnicy.
• Bezpieczeństwo: Solidna konstrukcja modułowa zapewnia bezpieczne odseparowanie styków i łatwy montaż w standardowych systemach rozdziału energii.

Zastosowanie:

• Zasilanie cewek przekaźników i styczników DC: Pozwala na sterowanie aparatami na prąd stały przy użyciu standardowej sieci 230 V AC.
• Systemy hamowania silników: Dostarczanie prądu stałego do elektromagnetycznych hamulców luzownikowych w napędach maszyn.
• Układy automatyki: Zasilanie prostych czujników, wskaźników lub sygnalizatorów wymagających napięcia stałego.
• Ładowanie podtrzymujące: W prostych układach wymagających stałego, wyprostowanego napięcia do celów technologicznych.

Wskazówki instalacyjne:

• Napięcie wyjściowe: Należy pamiętać, że prostownik nie stabilizuje napięcia. Napięcie wyjściowe DC zależy bezpośrednio od napięcia wejściowego AC. Jeśli wymagane jest idealnie gładkie napięcie, na wyjściu należy zastosować zewnętrzny kondensator filtrujący.
• Biegunowość: Przy podłączaniu odbiornika należy zwrócić szczególną uwagę na polaryzację (+ oraz -) na zaciskach wyjściowych. Odwrotne podłączenie może uszkodzić zasilane urządzenie.
• Obciążalność: Prąd 2 A jest wartością maksymalną. W przypadku pracy ciągłej przy dużym obciążeniu i wysokiej temperaturze otoczenia, warto zapewnić odstęp wentylacyjny na szynie DIN.
• Zabezpieczenie: Zaleca się stosowanie bezpiecznika nadmiarowoprądowego na zasilaniu mostka, aby chronić diody przed skutkami zwarcia po stronie prądu stałego.
