Ogranicznik poboru mocy F&F OM-2 jednofazowy 200-2000VA powrót 4-150s 16A 1NO natablicowy

Ogranicznik poboru mocy F&F (OM-2) – Jednofazowy, 200÷2000 VA, Natablicowy

Model OM-2 to klasyczny, niezawodny ogranicznik poboru mocy przeznaczony do montażu natablicowego (przykręcanego do podłoża). Urządzenie służy do automatycznego odłączania zasilania w obwodzie, w którym przekroczony został ustalony limit mocy. W odróżnieniu od wersji na szynę DIN, model ten posiada regulowany czas powrotu, co pozwala na większą elastyczność w zarządzaniu instalacją.

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Zakres nastawy mocy: 200 ÷ 2000 VA (regulowany potencjometrem)
• Styk: 1 × NO (zwierny)
• Maksymalny prąd obciążenia: 16 A (AC-1)
• Opóźnienie zadziałania: 1,5 ÷ 2,0 s
• Czas powrotu (ponownego załączenia): 4 ÷ 150 s (regulowany potencjometrem)
• Sygnalizacja: LED zielona (zasilanie) / LED czerwona (przeciążenie)

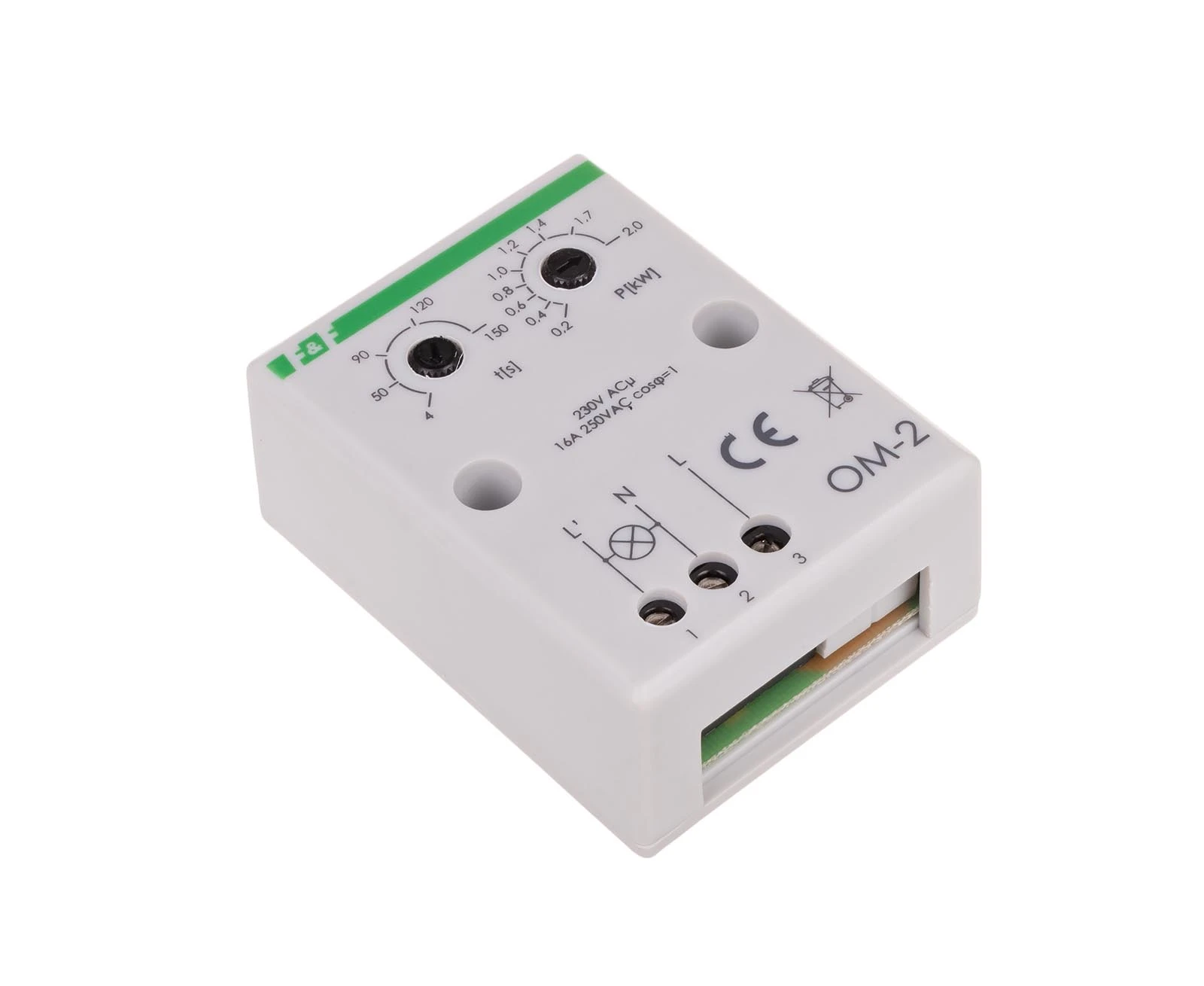

• Montaż: Natablicowy (przykręcany wkrętami do płaskiego podłoża)

Zasada działania i regulacja:

Urządzenie monitoruje pobór mocy w obwodzie i reaguje według następującego schematu:

1. Gdy moc odbiorników przekroczy wartość ustawioną (np. 1000 VA), po ok. 2 sekundach zasilanie zostaje odcięte.
2. Zaczyna się odliczanie czasu powrotu, który użytkownik może ustawić w zakresie od 4 sekund do 2,5 minuty.
3. Po upływie tego czasu urządzenie próbuje załączyć obwód ponownie.

Dłuższy czas powrotu (np. 150 s) jest bardzo skuteczny w „edukowaniu” użytkowników końcowych, aby nie używali zbyt wielu urządzeń naraz, ponieważ każda próba przeciążenia wiąże się z dłuższą przerwą w dostawie prądu.

Kluczowe zalety:

• Wysoki zakres mocy (do 2000 VA): Pozwala na obsługę obwodów z nieco mocniejszymi urządzeniami niż standardowe modele 1000 VA.
• Pełna kontrola powrotu: Możliwość ustawienia krótkiego czasu powrotu dla wygody lub długiego dla ochrony przed ciągłym pulsowaniem instalacji pod dużym obciążeniem.
• Obudowa natablicowa: Idealna do montażu w miejscach, gdzie nie ma szyny DIN – np. bezpośrednio wewnątrz maszyn, w niszach ściennych czy na płytach montażowych.
• Ochrona przed awariami: Chroni kable i rozdzielnice przed przegrzaniem wynikającym z podłączenia zbyt dużej liczby grzejników lub czajników.

Zastosowanie:

• Pokoje gościnne i domki letniskowe: Blokowanie używania energochłonnych urządzeń (np. farelek) przywiezionych przez turystów.
• Wspólne piwnice i garaże: Zabezpieczenie przed kradzieżą prądu przez osoby podłączające urządzenia o dużej mocy do instalacji wspólnotowej.
• Ochrona przetwornic i agregatów: Zabezpieczenie alternatywnych źródeł energii przed nagłym przeciążeniem.

Wskazówki instalacyjne:

• Ustawienie progów: Na przednim panelu znajdują się dwa pokrętła – lewe służy do nastawy mocy (P), prawe do nastawy czasu powrotu (T).
• Obciążenie indukcyjne: Jeśli planujesz zasilać silniki lub urządzenia z dużym prądem rozruchowym, ustaw nieco wyższy próg mocy, aby uniknąć zbędnych wyłączeń przy starcie urządzenia.
• Stosowanie stycznika: Jeśli prąd roboczy obciążenia przekracza 16A lub jest to obciążenie o charakterze silnie indukcyjnym, koniecznie zastosuj dodatkowy stycznik zewnętrzny sterowany przez OM-2.
