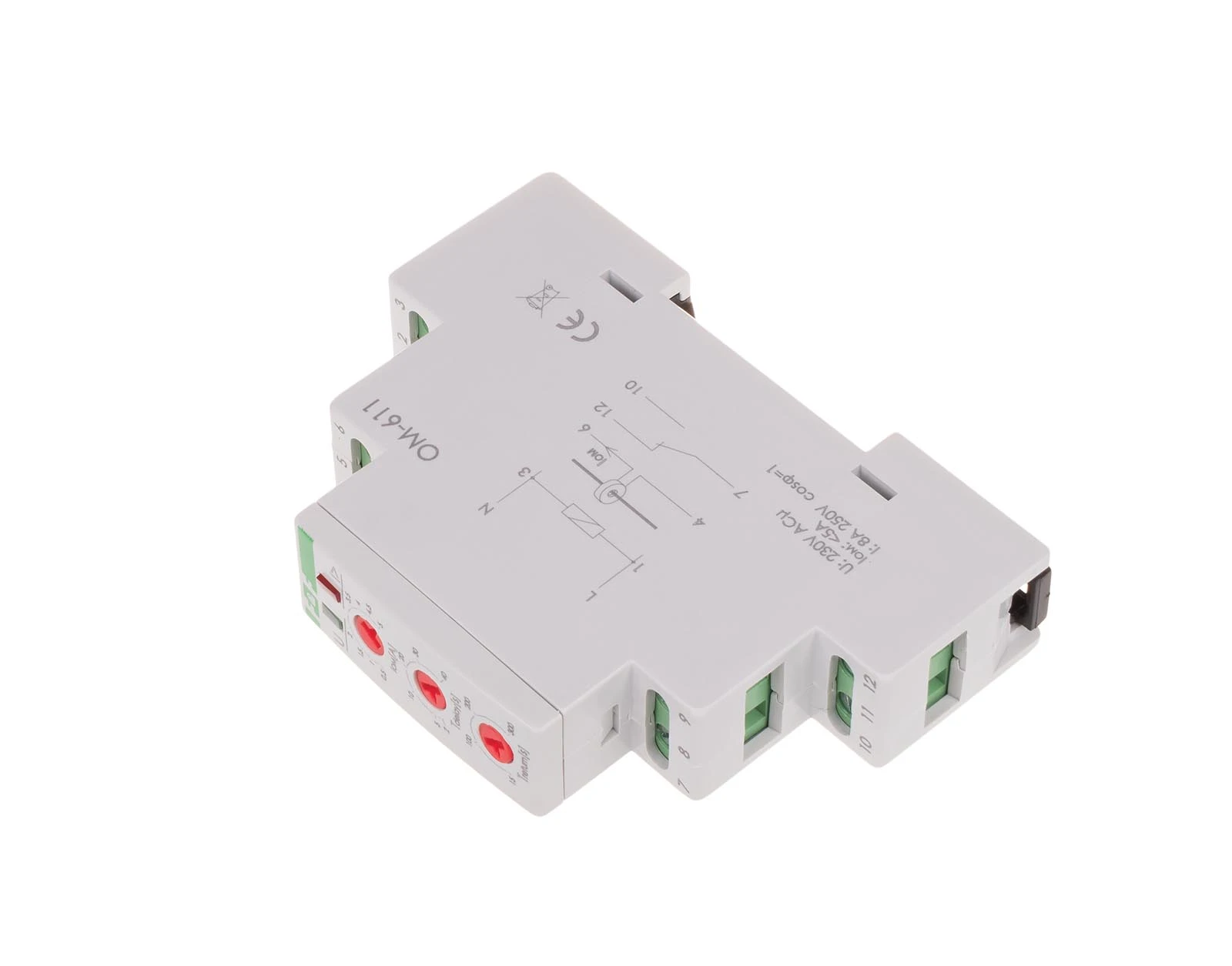

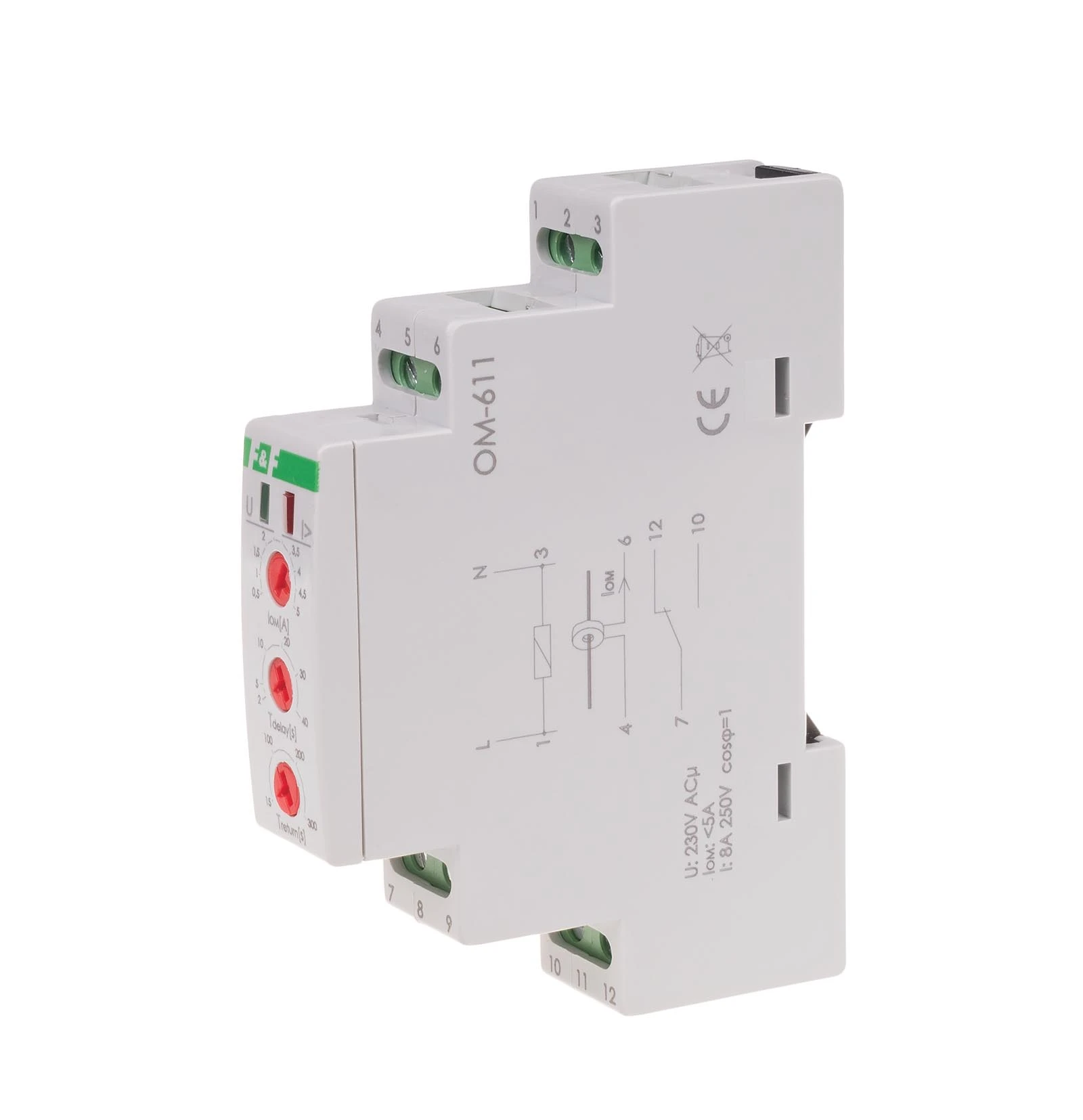

Ogranicznik poboru mocy F&F OM-611 jednofazowy 0,5-5A do przekładników powrót 15-300s 8A 1NO/NC na szynę DIN

Ogranicznik poboru mocy F&F (OM-611) – jednofazowy, do współpracy z przekładnikiem, DIN

Model OM-611 to wyspecjalizowany ogranicznik poboru mocy zaprojektowany do pracy w układach o dużych obciążeniach, gdzie bezpośredni pomiar prądu jest niemożliwy lub niewygodny. W przeciwieństwie do standardowych modeli, OM-611 współpracuje z zewnętrznym przekładnikiem prądowym, co pozwala na zabezpieczenie obwodów o mocach znacznie przekraczających standardowe 16A.

Specyfikacja techniczna:

• Zasilanie: 230V AC
• Prąd wejściowy (z przekładnika): 0,5 ÷ 5A (standard dla przekładników X/5A)
• Zakres nastawy progu: Zależy od zastosowanego przekładnika (np. przy 100/5A zakres to 10÷100A)
• Czas powrotu (regulowany): 15 ÷ 300 s
• Opóźnienie zadziałania (regulowane): 2 ÷ 40 s
• Styk: 1 x NO/NC (przełączny, bezpotencjałowy)
• Maksymalny prąd styku: 8A (do sterowania cewką stycznika)

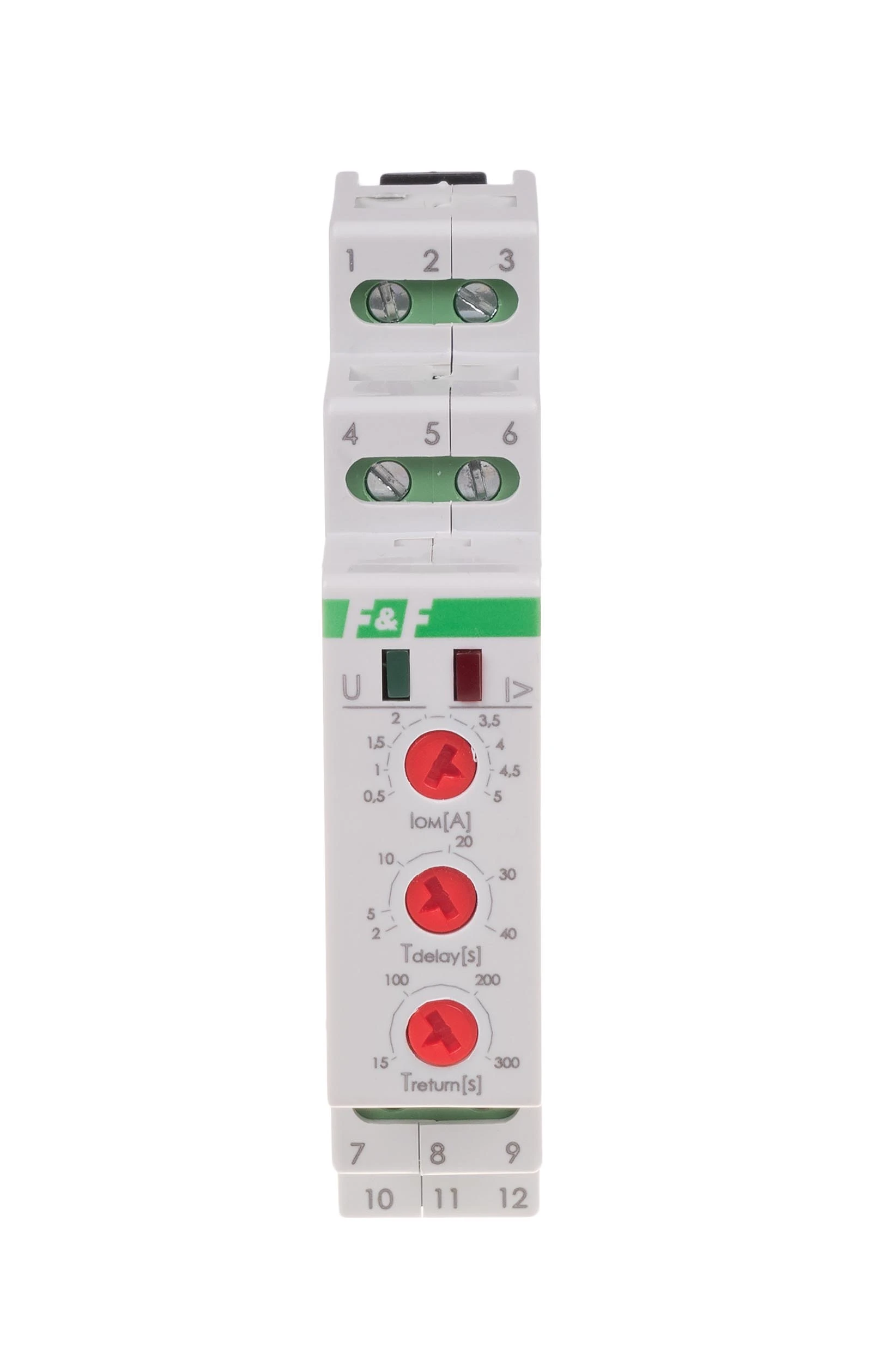

• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Kluczowe właściwości i zalety:

• Współpraca z przekładnikami: Dzięki wejściu 5A, urządzenie może monitorować obwody o prądach rzędu setek amperów. Skala na urządzeniu jest proporcjonalna do prądu wtórnego przekładnika.
• Pełna regulacja czasowa: Użytkownik może ustawić zarówno czas, po którym system się wyłączy po przekroczeniu mocy (aby uniknąć reakcji na krótkie piki), jak i czas, po którym system spróbuje samoczynnie powrócić do pracy.
• Styk przełączny: Pozwala na elastyczne sterowanie – można albo odciąć zasilanie stycznika (styk NC), albo wysłać sygnał alarmowy do systemu nadrzędnego (styk NO).
• Histereza powrotu: Urządzenie posiada wbudowany mechanizm zapobiegający oscylacjom (szybkiemu włączaniu i wyłączaniu), jeśli pobór mocy oscyluje dokładnie wokół progu nastawy.

Zastosowanie:

• Zabezpieczanie dużych maszyn przemysłowych i silników przed przeciążeniem.
• Ograniczanie poboru mocy w całych budynkach lub halach produkcyjnych (zgodnie z przydziałem mocy).
• Systemy ochrony transformatorów i rozdzielni głównych.
• Automatyka odłączania odbiorników priorytetowych w systemach zasilania awaryjnego.

Wskazówki instalacyjne:

• Dobór przekładnika: Należy zastosować przekładnik prądowy o prądzie wtórnym 5A (np. wspomniany wcześniej TO-200-5). Pamiętaj, aby przewód od przekładnika do sterownika był odpowiedniego przekroju (min. 1,5 mm2), aby uniknąć błędów pomiarowych.
• Sterowanie stycznikiem: Ponieważ styk wyjściowy ma tylko 8A, w obwodach siłowych OM-611 musi współpracować ze stycznikiem zewnętrznym, który fizycznie rozłączy zasilanie odbiorników.
• Kalibracja: Przy pierwszym uruchomieniu warto ustawić dłuższy czas opóźnienia zadziałania, aby zmierzyć prądy rozruchowe maszyn i uniknąć nieuzasadnionych przerw w zasilaniu.
