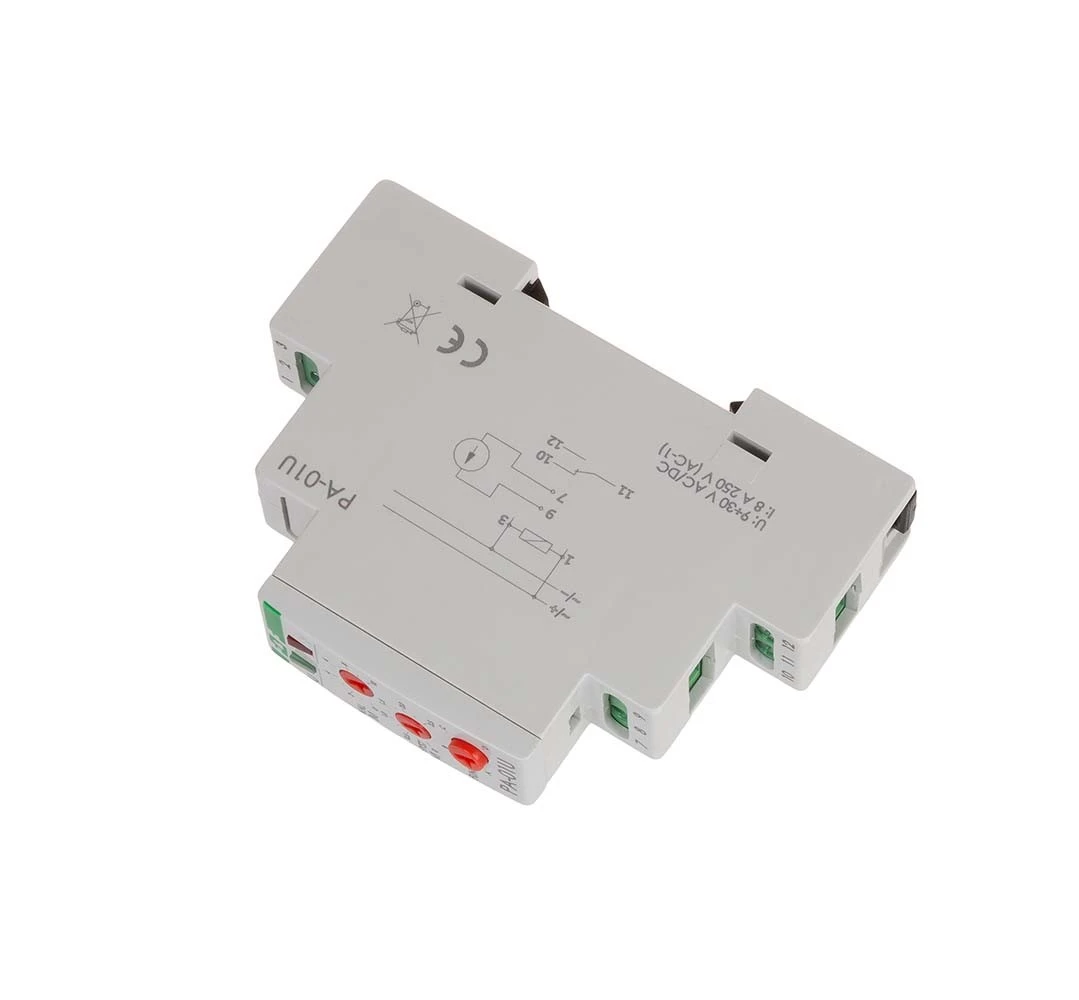

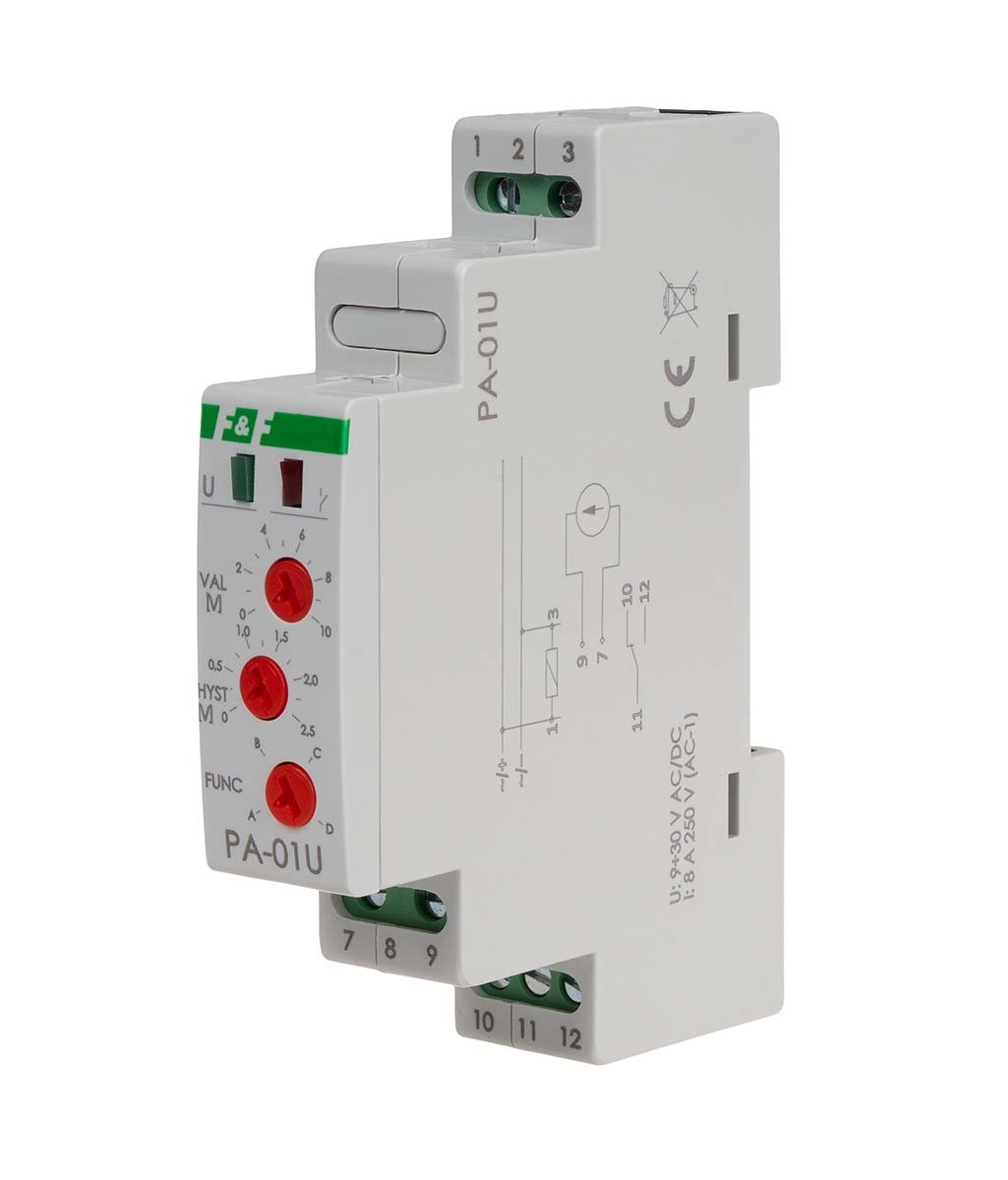

Przekaźnik analogowy F&F MAX-PA-01U wejście 0-10V wyjście przekaźnikowe 8A 1NO/NC na szynę DIN

Przekaźnik analogowy F&F MAX-PA-01U – precyzyjny interfejs między sygnałem 0-10V a wykonawczym

MAX-PA-01U to zaawansowany sterownik progowy, który pełni rolę łącznika między analogowym światem automatyki (sygnały napięciowe) a wykonawczymi obwodami prądowymi. Urządzenie monitoruje standardowy sygnał napięciowy 0-10V i na jego podstawie steruje stanem wbudowanego przekaźnika. Jest to idealne rozwiązanie do systemów, w których proste czujniki analogowe lub wyjścia sterowników PLC muszą bezpośrednio zarządzać pracą pomp, wentylatorów, grzałek czy sygnalizacji alarmowej.

Dzięki precyzyjnym nastawom progu załączenia oraz histerezy, MAX-PA-01U pozwala na uniknięcie niepożądanych oscylacji styków przy sygnałach granicznych, co znacząco wydłuża żywotność podłączonych urządzeń i zapewnia stabilność procesu technologicznego.

Funkcjonalność i zasada działania

Urządzenie pracuje w trybie okienkowym lub progowym, przetwarzając wartość napięcia wejściowego na konkretne działanie mechaniczne styku:

• Regulowany próg załączenia (P): Pozwala na ustawienie dokładnej wartości napięcia (w zakresie 0-10V), przy której przekaźnik ma zmienić stan.
• Regulowana histereza (H): Zapobiega "migotaniu" przekaźnika przy powolnych zmianach napięcia wejściowego w okolicach progu.
• Tryb pracy: Możliwość wyboru działania (załączenie powyżej lub poniżej zadanego progu), co czyni go uniwersalnym dla logiki grzania lub chłodzenia.

Specyfikacja techniczna

• Wejście sterujące: 0÷10V DC (impedancja wejściowa >100k?).
• Styk wyjściowy: 1 x NO/NC (przełączny, odseparowany galwanicznie).
• Maksymalny prąd obciążenia: 8A (AC-1).
• Napięcie zasilania: 24V AC/DC lub 230V AC (zależnie od wersji wykonania).

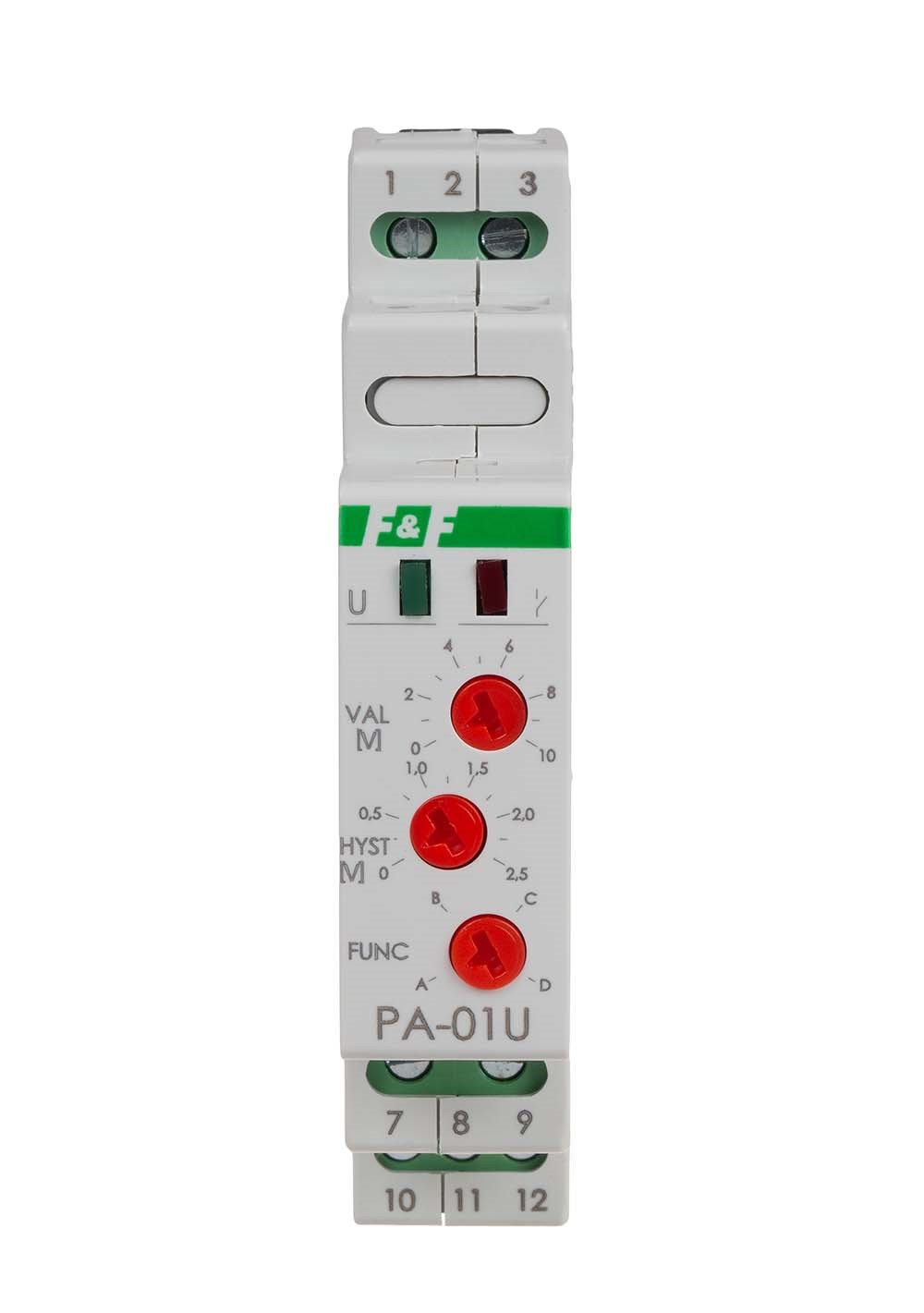

• Sygnalizacja: Dwie diody LED – zielona (zasilanie) oraz żółta (stan przekaźnika).
• Montaż: Szyna DIN (TH-35), szerokość 1 moduł (18 mm).

Atuty dla instalatora i korzyści dla dystrybutora

Dla instalatora automatyki, MAX-PA-01U jest niezwykle prostym sposobem na dodanie logiki do istniejącej instalacji bez konieczności programowania sterowników PLC. Pozwala na szybkie stworzenie układu zabezpieczającego lub sterującego w oparciu o dowolny czujnik z wyjściem 0-10V (np. czujnik ciśnienia, temperatury czy wilgotności). Kompaktowa obudowa pozwala na montaż nawet w mocno upakowanych szafach sterowniczych.

Hurtownie i dystrybutorzy docenią ten produkt jako niezbędny element systemów BMS (Building Management System). MAX-PA-01U rozwiązuje problem niedopasowania sygnałów w projektach klimatyzacyjnych i wentylacyjnych, gdzie sygnał analogowy ze sterownika nadrzędnego musi załączyć silnik o poborze prądu do 8A. Marka F&F to gwarancja polskiej myśli technicznej i wsparcia projektowego, co czyni ten przekaźnik pewnym i zyskownym punktem w ofercie aparatury modułowej.
