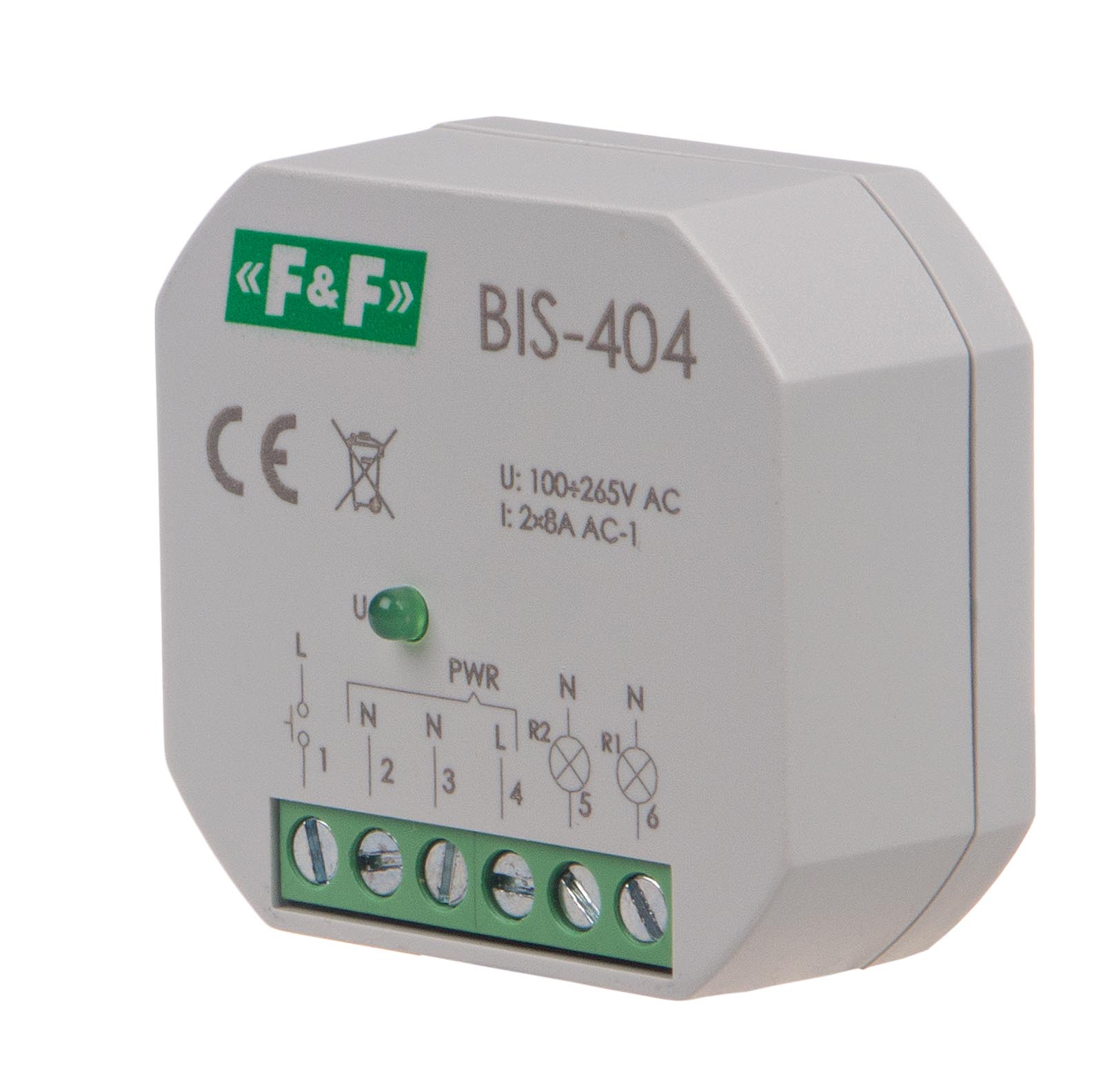

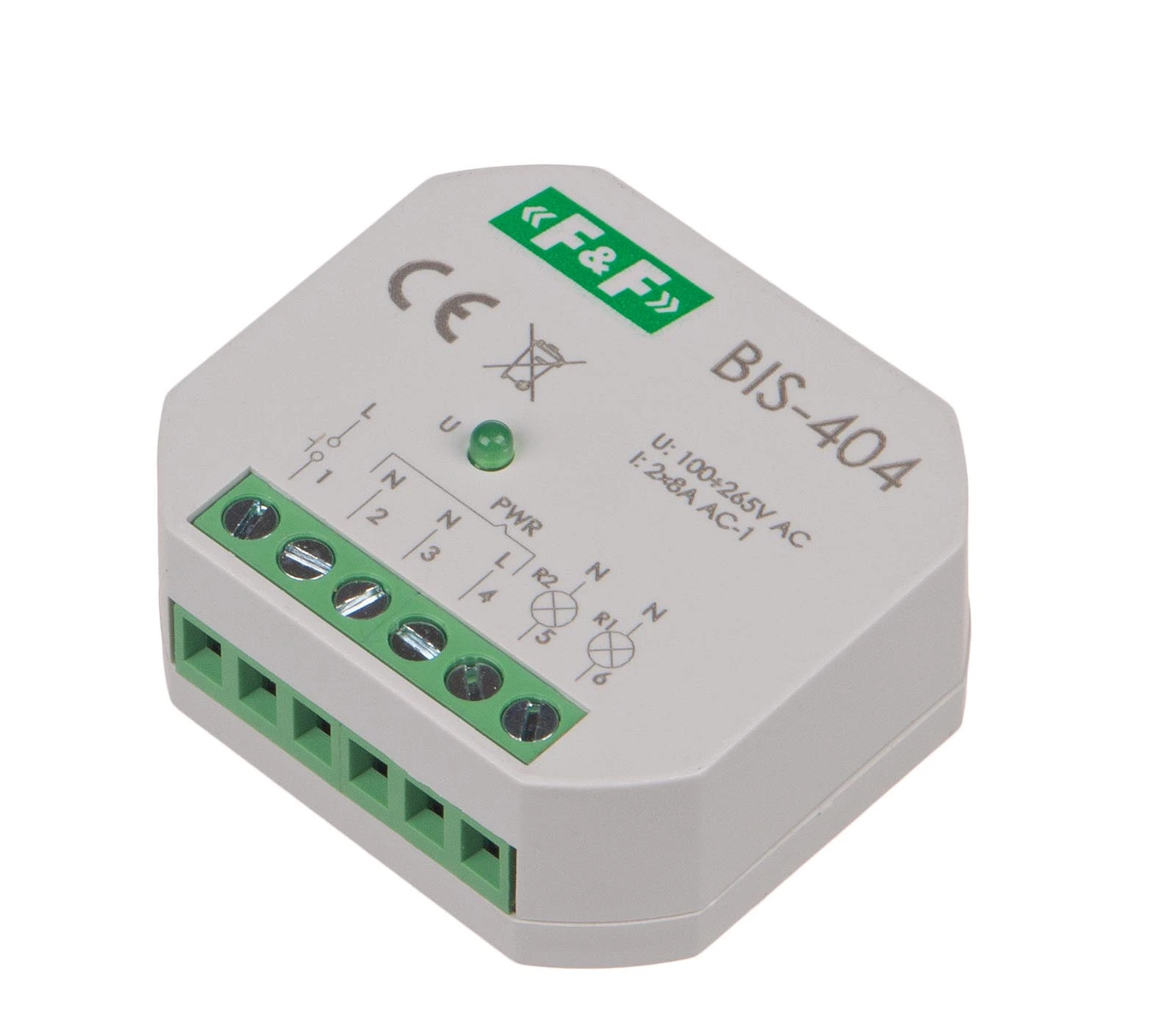

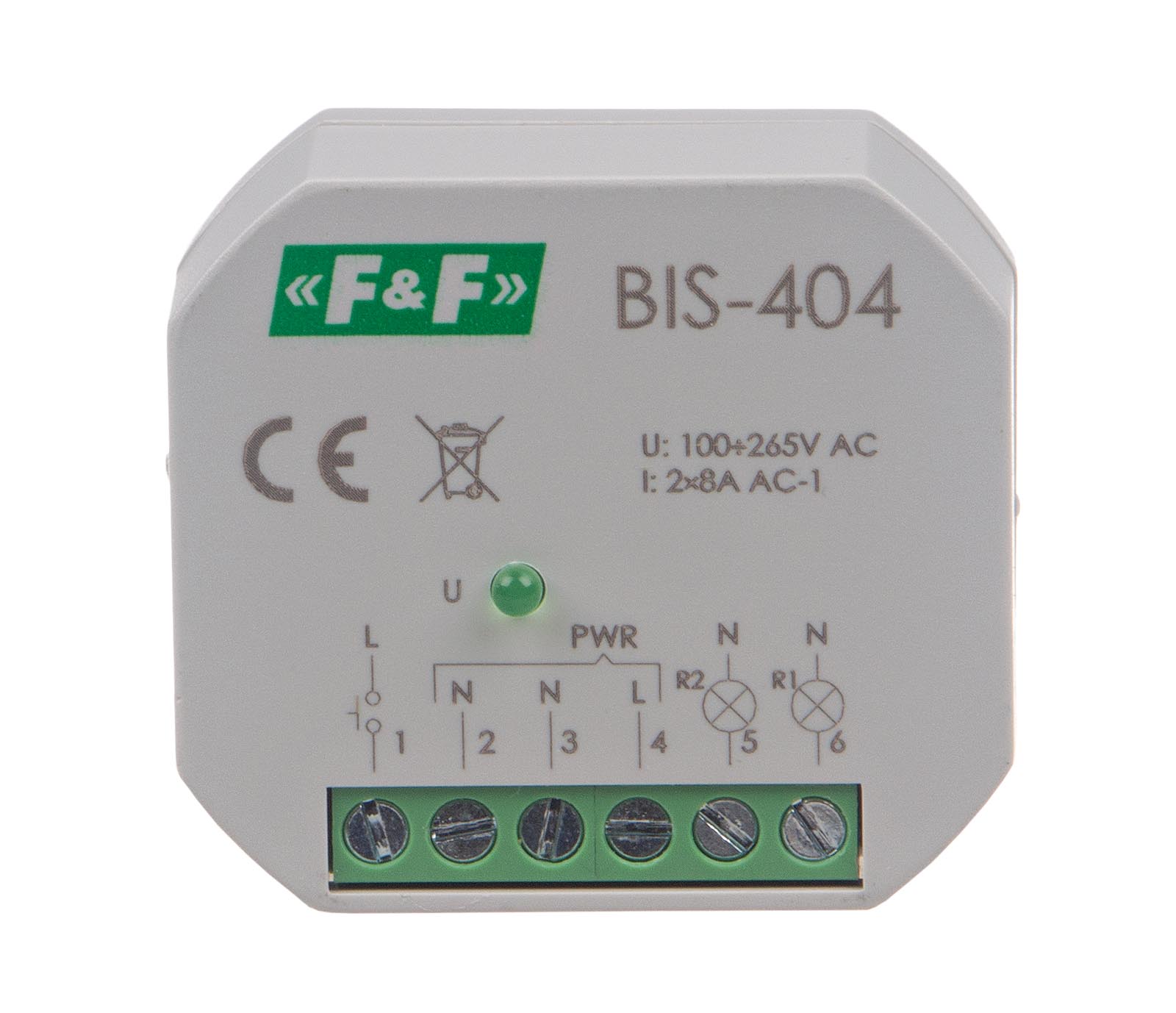

Przekaźnik bistabilny F&F BIS-404 2x8A 2NO 230V AC sekwencyjny świecznikowy do puszki fi 60

Przekaźnik bistabilny sekwencyjny F&F (BIS-404) – 2x8A, 230V AC, "świecznikowy", dopuszkowy

Model BIS-404 to elektroniczny przekaźnik impulsowy, który pozwala na realizację funkcji wyłącznika świecznikowego przy użyciu instalacji opartej na przyciskach dzwonkowych. Umożliwia on sterowanie dwiema sekcjami oświetlenia (np. w żyrandolu) za pomocą jednego lub wielu przycisków połączonych równolegle, realizując cykl przełączeń w określonej sekwencji.

Specyfikacja techniczna:

• Zasilanie: 230V AC
• Liczba kanałów: 2 niezależne sekcje
• Styki: 2 x NO (zwierne)
• Maksymalny prąd obciążenia: 2 x 8A (AC-1)
• Sterowanie: Przyciski chwilowe (monostabilne) podświetlane lub nie
• Montaż: Puszka podtynkowa O60
• Pobór mocy: Stan czuwania 0,15W; Stan załączenia 0,6W
• Wymiary: O48, wys. 20 mm

Sekwencja działania (cykl):

Kolejne naciśnięcia przycisku powodują przełączanie styków w następującej pętli:

1. Stan 0: Oba styki otwarte (światło zgaszone).
2. Stan 1: Załączony tylko styk pierwszy (sekcja A).
3. Stan 2: Załączony tylko styk drugi (sekcja B).
4. Stan 3: Załączone oba styki (sekcja A + B).
5. Stan 4: Powrót do stanu 0 (wszystko wyłączone).

Kluczowe właściwości i zalety:

• Funkcja świecznikowa na 2 przewodach: Pozwala na pełne sterowanie dwusekcyjnym żyrandolem w instalacjach, gdzie do puszki przycisku doprowadzono tylko dwa przewody sterujące.
• Oszczędność miejsca: Miniaturowa obudowa pozwala na montaż pod przyciskiem w głębokiej puszce O60.
• Pamięć stanu: Przekaźnik nie posiada pamięci stanu po zaniku napięcia. Po powrocie zasilania oświetlenie zawsze pozostanie wyłączone, co zapobiega zbędnemu zużyciu energii.
• Cicha praca: Elektroniczny system sterowania eliminuje głośne "klikanie" charakterystyczne dla starych przekaźników mechanicznych.

Zastosowanie:

• Sterowanie żyrandolami dwusekcyjnymi w salonach.
• Łączone sterowanie oświetleniem głównym i dekoracyjnym (np. LED) z jednego przycisku.
• Zarządzanie wentylatorem i oświetleniem w łazienkach za pomocą jednego punktu sterowniczego.

Wskazówki instalacyjne:

• Przyciski podświetlane: BIS-404 współpracuje z przyciskami podświetlanymi (neonówkami). Jeśli jednak łączna liczba podświetleń jest bardzo duża, może dojść do błędnego wyzwalania (wtedy warto zastosować kondensator bocznikujący).
• Obciążenie LED: Mimo prądu 8A na kanał, przy zasilaczach LED należy zachować ostrożność. Prądy rozruchowe elektroniki mogą zespawać styki, dlatego zaleca się nie przekraczać ok. 150-200W mocy LED na jeden kanał.
• Zaciski: Przewody powinny być solidnie osadzone w zaciskach śrubowych, a moduł ułożony tak, by nie blokował mechanizmu przycisku w puszce.
