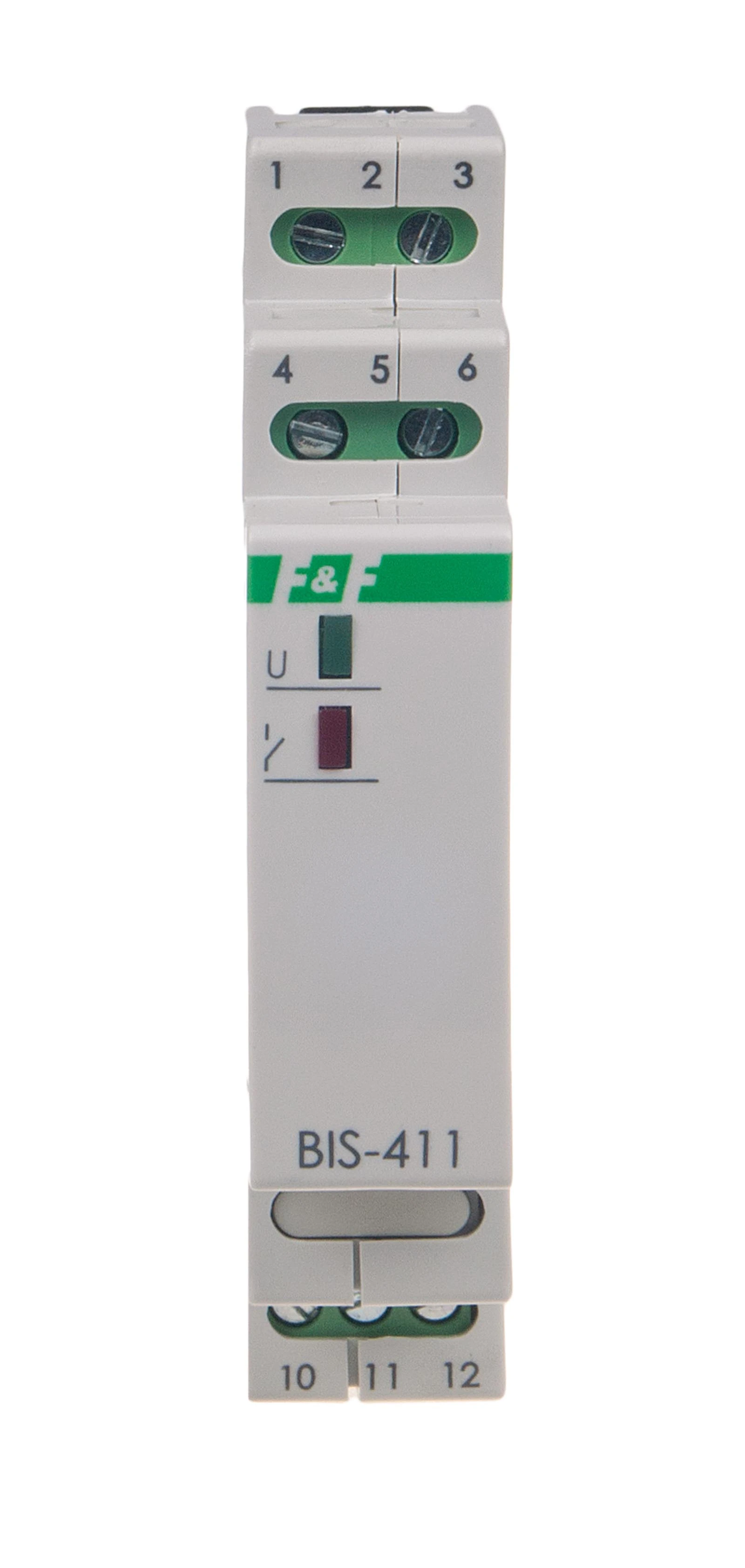

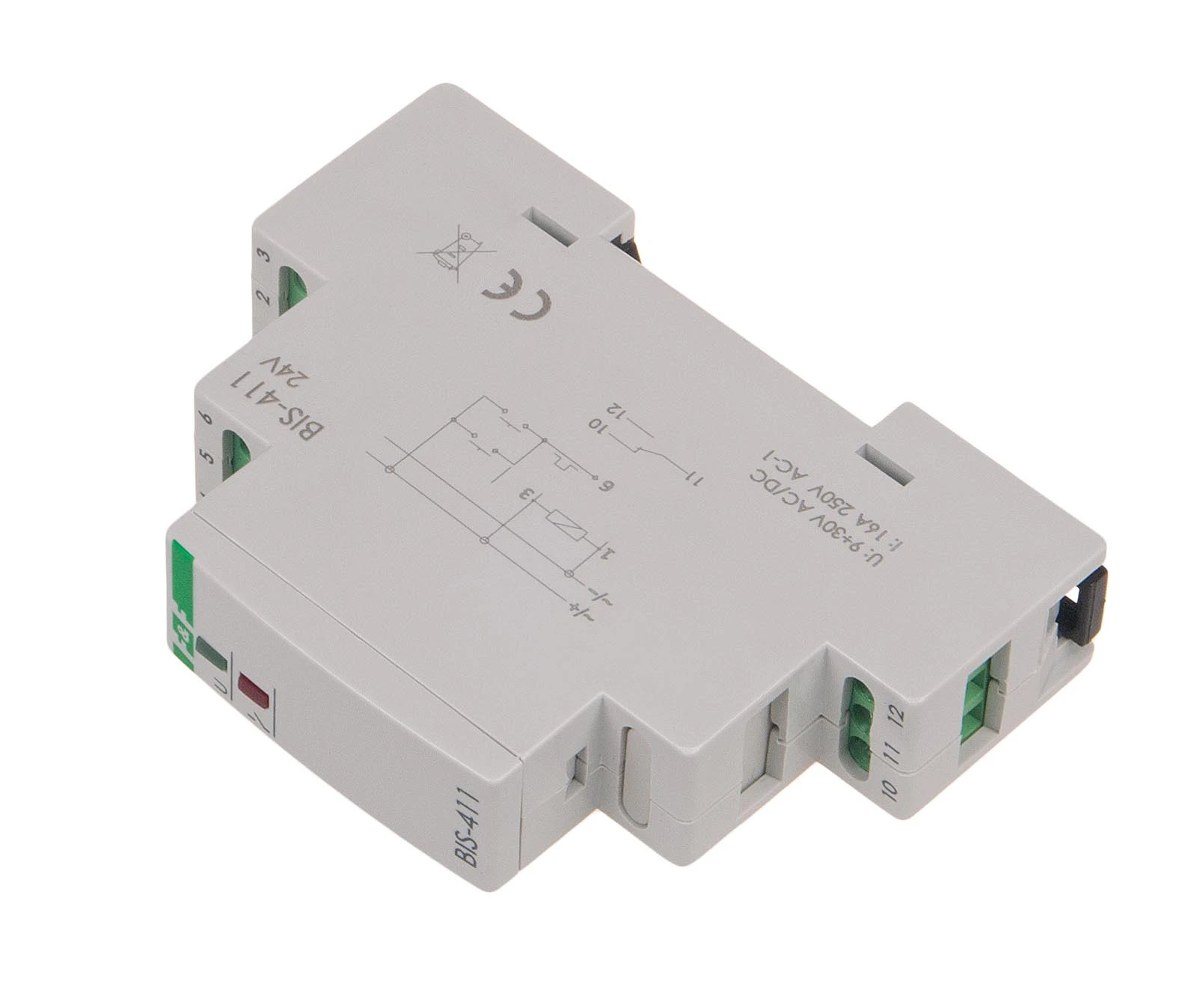

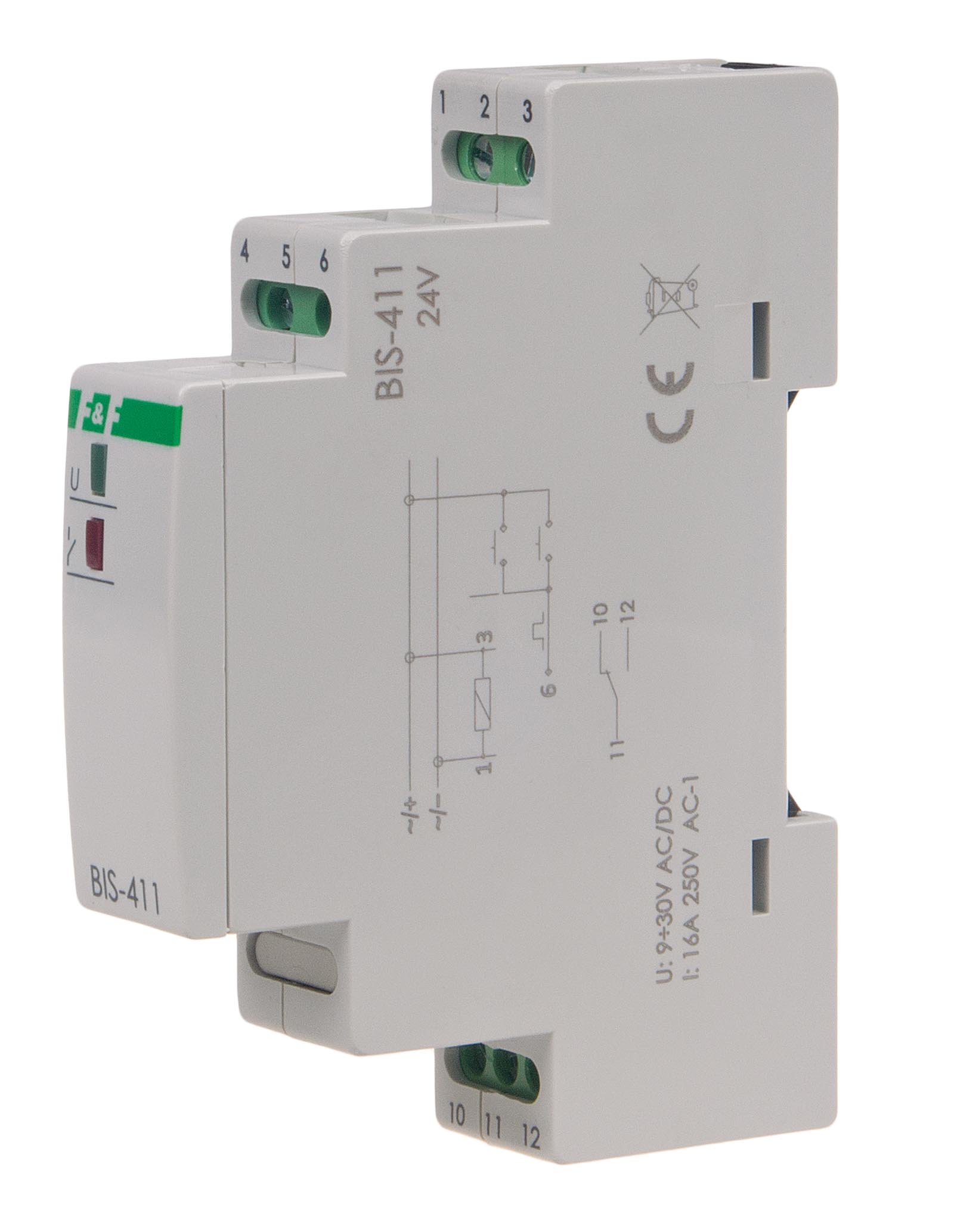

Przekaźnik bistabilny F&F BIS-411-24V montaż na szynie DIN szary

Przekaźnik bistabilny F&F (BIS-411-24V) – Montaż na szynę DIN, Szary

Model BIS-411-24V to elektroniczny przekaźnik impulsowy, który umożliwia sterowanie oświetleniem lub innymi urządzeniami z wielu punktów za pomocą równolegle połączonych przycisków chwilowych (dzwonkowych). W odróżnieniu od wersji standardowej, ten model zasilany jest bezpiecznym napięciem 24 V AC/DC, co czyni go idealnym do układów automatyki oraz miejsc o podwyższonych wymogach bezpieczeństwa.

Specyfikacja techniczna:

• Zasilanie: 24 V AC/DC (tolerancja -15% ÷ +10%)
• Styk: 1 × NO (zwierny)
• Maksymalny prąd obciążenia: 16 A (AC-1)
• Pobór mocy: 0,15 W (czuwanie) / 0,6 W (praca)
• Prąd impulsu sterującego: mniej niż 5 mA
• Sygnalizacja: LED zielona (zasilanie) / LED czerwona (stan styku)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Temperatura pracy: -25°C ÷ +50°C

Zasada działania:

Przekaźnik posiada dwa stany stabilne. Każdy impuls elektryczny wysłany z przycisku sterującego powoduje zmianę stanu urządzenia:

1. Pierwszy impuls: Zamknięcie styku (załączenie odbiornika).
2. Drugi impuls: Otwarcie styku (wyłączenie odbiornika).

Urządzenie nie posiada pamięci stanu po zaniku napięcia zasilania. Oznacza to, że po wyłączeniu i ponownym pojawieniu się zasilania 24V, przekaźnik zawsze znajdzie się w pozycji "wyłączony", co zapobiega samoczynnemu uruchomieniu urządzeń bez nadzoru.

Kluczowe zalety:

• Bezpieczne napięcie sterowania: Praca na 24V pozwala na prowadzenie przewodów do przycisków bez obaw o porażenie prądem sieciowym, co jest istotne np. w wilgotnych pomieszczeniach.
• Duża obciążalność (16A): Pozwala na bezpośrednie sterowanie dużymi grupami oświetlenia LED lub grzejnikami o mocy do ok. 3,5 kW (przy zasilaniu styku napięciem 230V).
• Współpraca z przyciskami podświetlanymi: Moduł jest odporny na prądy upływu przycisków z podświetleniem neonowym, co eliminuje ryzyko przypadkowego przełączania.
• Oszczędność energii: Pobór prądu w stanie czuwania jest znikomy, co sprzyja budowie energooszczędnych instalacji.

Zastosowanie:

• Sterowanie oświetleniem na klatkach schodowych, korytarzach i w dużych salonach (zastępuje układ schodowo-krzyżowy).
• Systemy automatyki budynkowej zasilane niskim napięciem.
• Integracja z systemami alarmowymi lub sterownikami PLC (jako element wykonawczy).

Wskazówki instalacyjne:

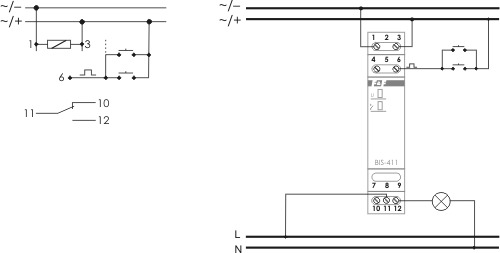

• Separacja obwodów: Zaciski sterujące i zasilające pracują na 24V, natomiast styk roboczy jest galwanicznie odizolowany. Możesz więc zasilać cewkę z 24V, a przez styk przepuszczać 230V AC (pamiętaj o zachowaniu odpowiednich stref izolacji w rozdzielnicy).
• Przekrój przewodów: Dzięki zaciskom śrubowym możesz bezpiecznie podłączyć przewody o przekroju do 2,5 mm2.
• Zasilacz: Upewnij się, że Twój zasilacz 24V ma odpowiednią wydajność prądową, zwłaszcza jeśli planujesz zasilać wiele przekaźników jednocześnie.
