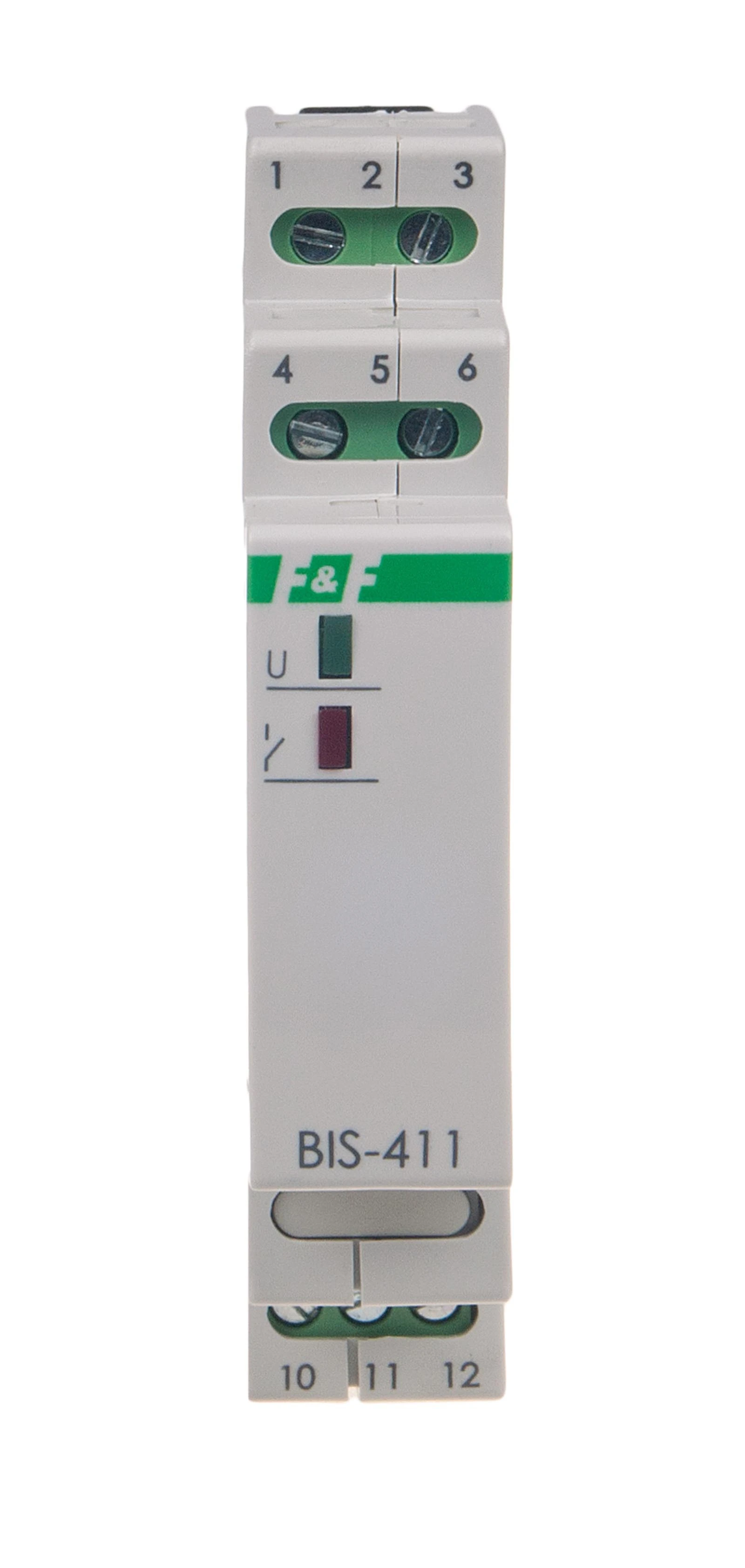

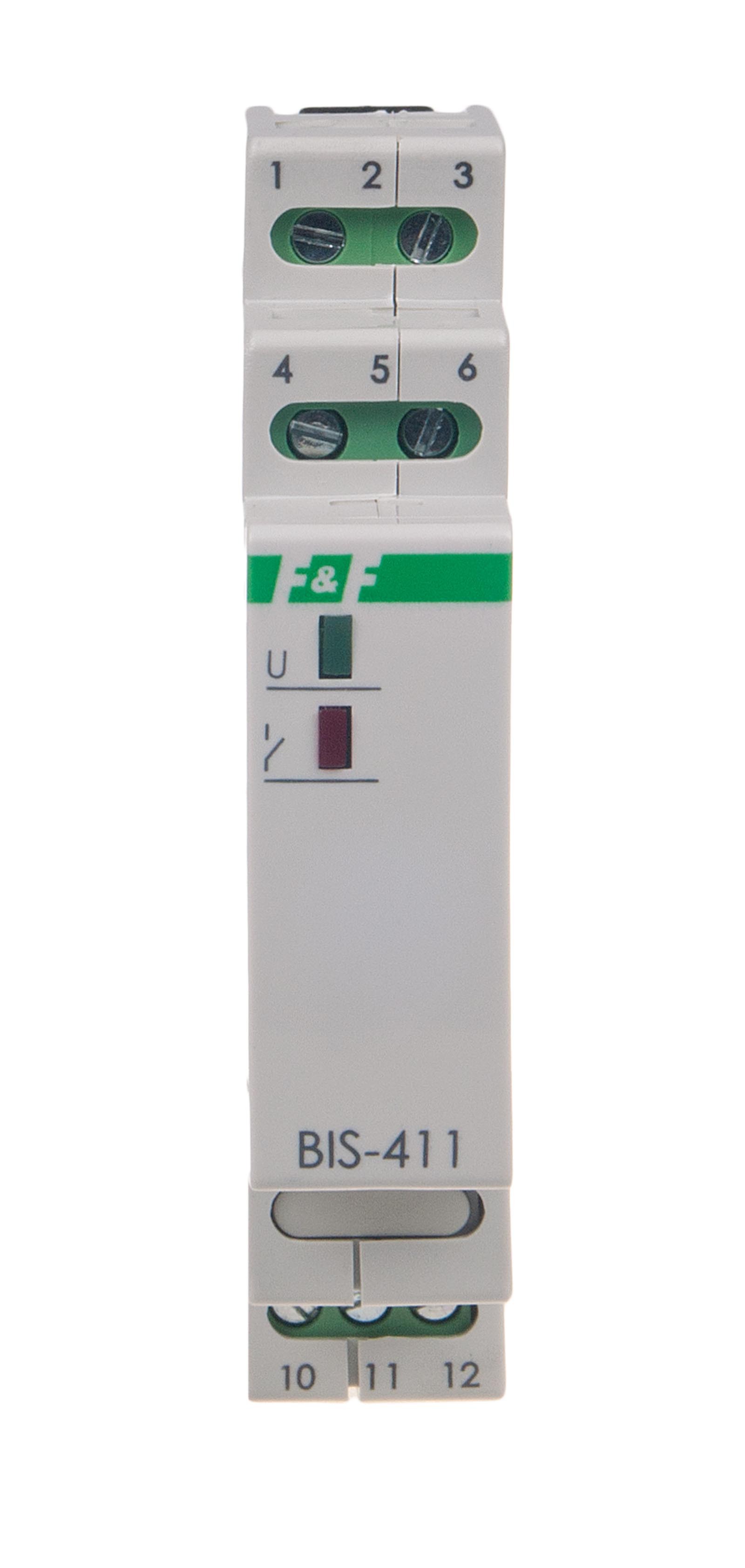

Przekaźnik bistabilny F&F BIS-411-LED-24V 16A 1NO 9-30V AC/DC do LED na szynę DIN

Przekaźnik bistabilny F&F (BIS-411-LED-24V) – 16A, 9÷30V AC/DC, do LED

Model BIS-411-LED-24V to niskonapięciowy elektroniczny przekaźnik impulsowy, zaprojektowany specjalnie do sterowania oświetleniem (w tym LED) w instalacjach o bezpiecznym napięciu 24V. Urządzenie pozwala na włączanie i wyłączanie odbiornika z wielu punktów za pomocą równolegle połączonych przycisków chwilowych.

Specyfikacja techniczna:

• Napięcie zasilania: 9 ÷ 30 V AC/DC
• Styk: 1 × NO (zwierny)
• Maksymalny prąd obciążenia: 16 A (AC-1)
• Przeznaczenie: Oświetlenie LED, żarowe, halogenowe
• Sygnalizacja: LED zielona (zasilanie) / LED czerwona (stan styku)
• Pobór mocy: 0,15 W (czuwanie) / 0,6 W (praca)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Kluczowe właściwości i zalety:

• Zoptymalizowany pod LED: Przekaźnik posiada styk o zwiększonej odporności na prąd udarowy, co jest kluczowe przy zasilaczach LED, które w momencie włączenia generują krótkotrwały, bardzo wysoki impuls prądowy.
• Uniwersalne zasilanie niskonapięciowe: Możliwość pracy w zakresie 9-30V sprawia, że moduł idealnie nadaje się do systemów automatyki domowej, kamperów, jachtów oraz instalacji zasilanych z akumulatorów lub paneli fotowoltaicznych.
• Pamięć stanu: Przekaźnik nie posiada pamięci pozycji styku po zaniku zasilania. Po powrocie napięcia styk zawsze pozostaje rozwarty (wyłączony), co zwiększa bezpieczeństwo.
• Współpraca z przyciskami podświetlanymi: Moduł poprawnie współpracuje z przyciskami wyposażonymi w neonówki lub diody LED (prąd sterujący może być sumarycznie większy niż w standardowych wersjach).

Zastosowanie:

• Oświetlenie w systemach 24V: Sterowanie taśmami LED i oprawami niskonapięciowymi w nowoczesnych domach i biurach.
• Automatyka przemysłowa: Wykorzystanie w szafach sterowniczych zasilanych napięciem bezpiecznym 24V DC.
• Pojazdy i łodzie: Zarządzanie obwodami oświetleniowymi w instalacjach 12V lub 24V bez konieczności stosowania przetwornic 230V.

Wskazówki instalacyjne:

• Przekrój przewodów: Mimo niskiego napięcia zasilania, przekaźnik może przełączać prąd do 16A. Należy zadbać o odpowiedni przekrój przewodów w obwodzie wykonawczym, aby uniknąć spadków napięcia i nagrzewania kabli.
• Zasilanie AC/DC: Urządzenie jest niewrażliwe na polaryzację przy zasilaniu DC, co ułatwia montaż i eliminuje błędy podłączenia.
• Sterowanie: Wejście sterujące reaguje na impuls napięcia zasilającego. Przyciski sterujące powinny być połączone równolegle.
