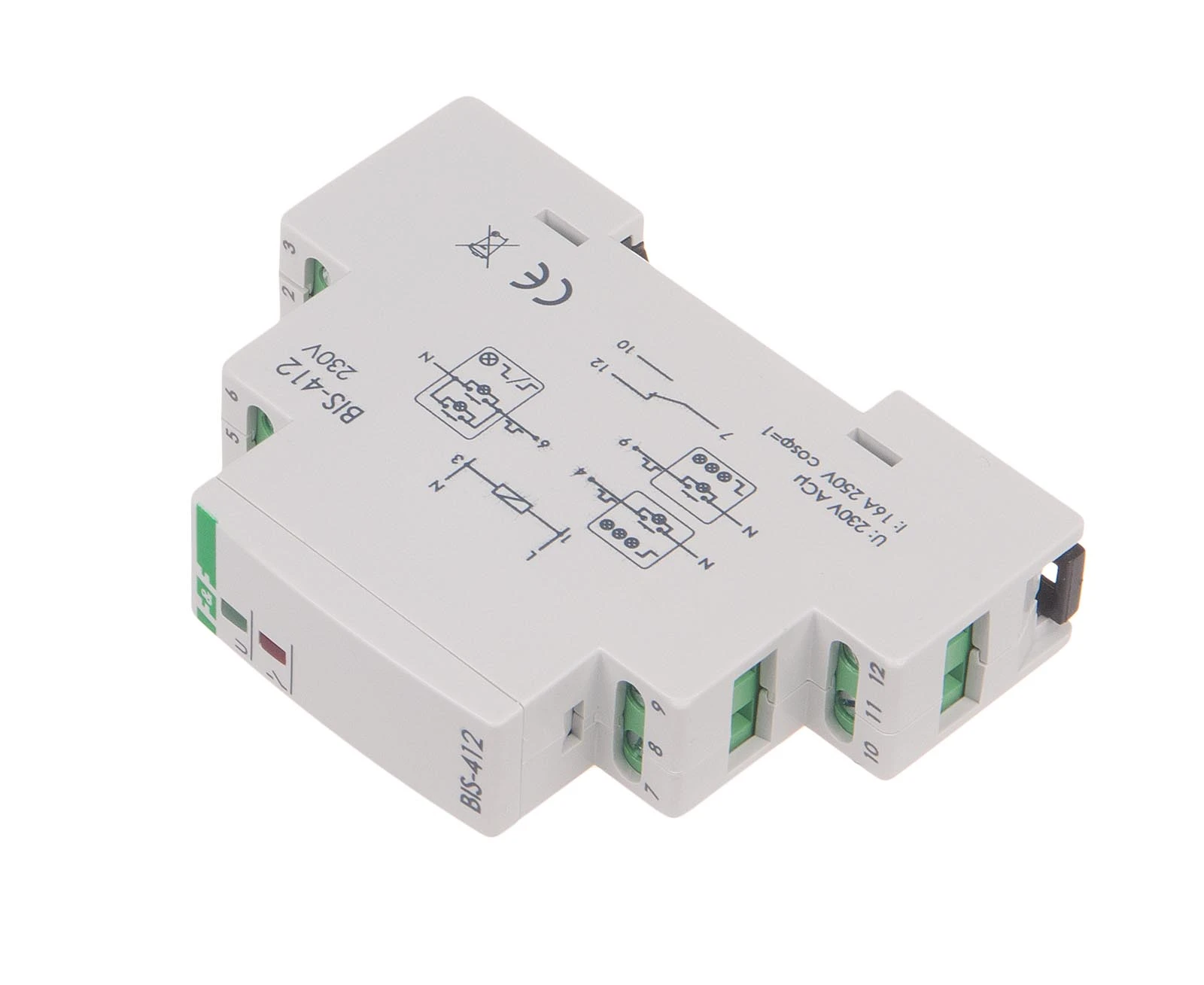

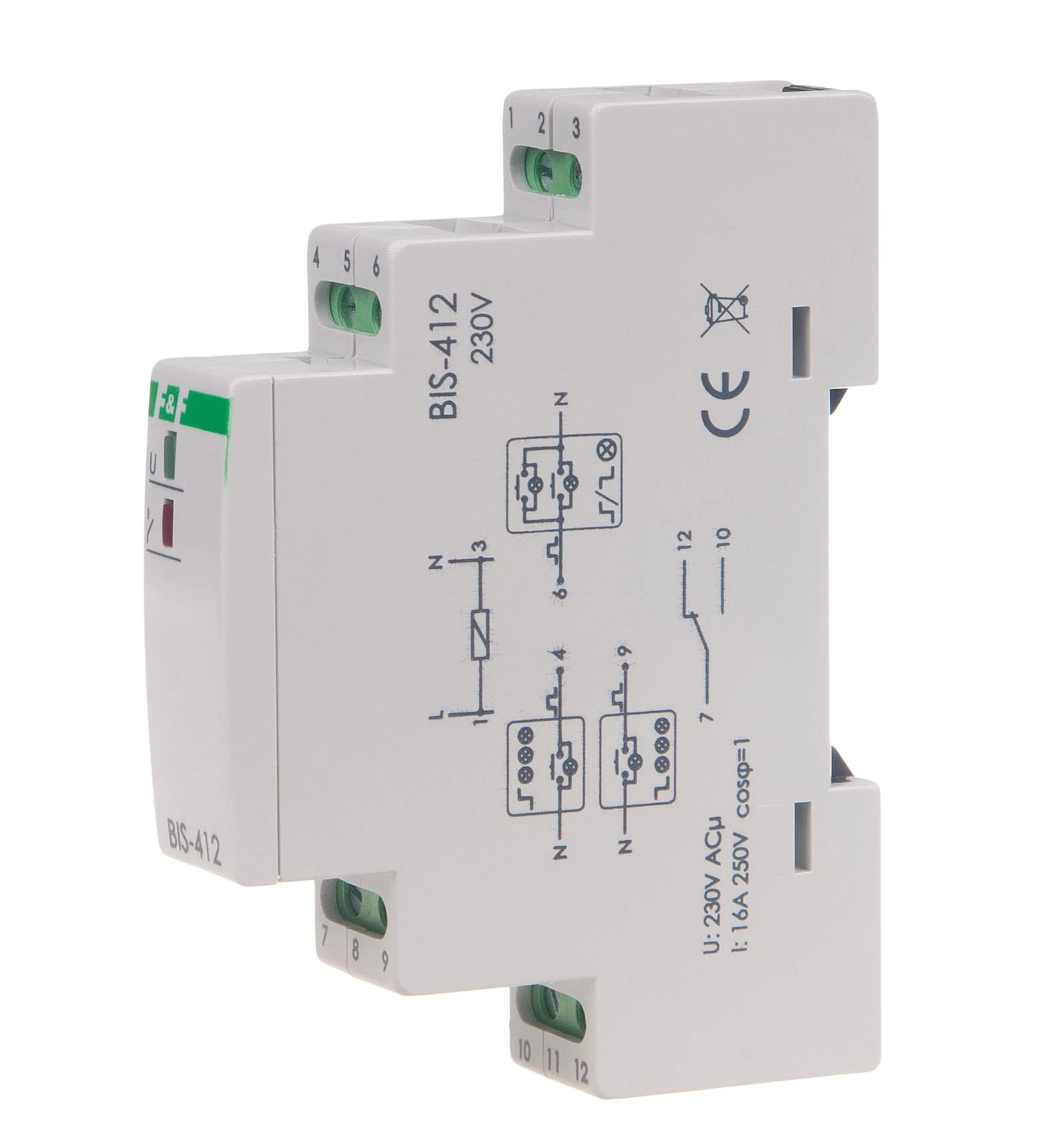

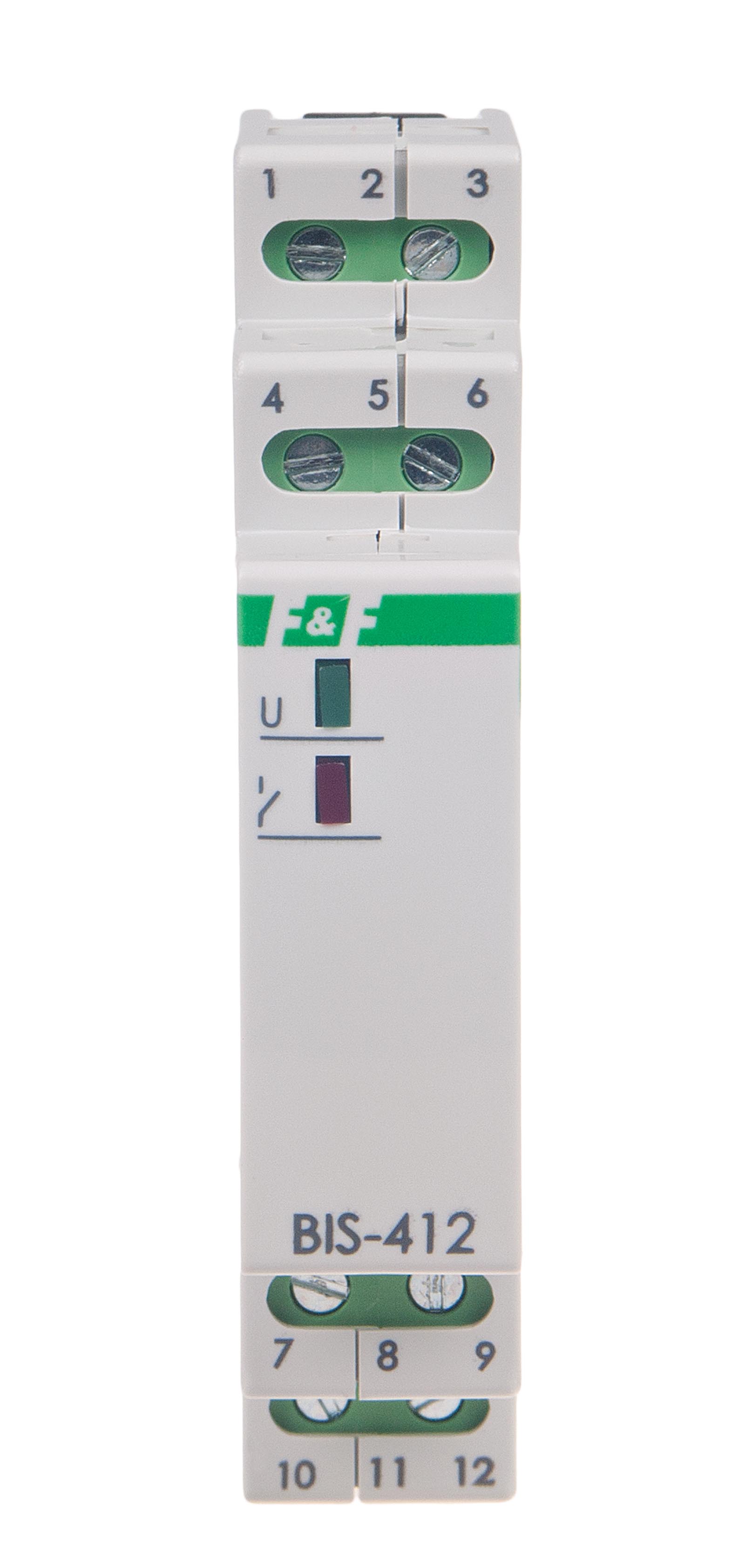

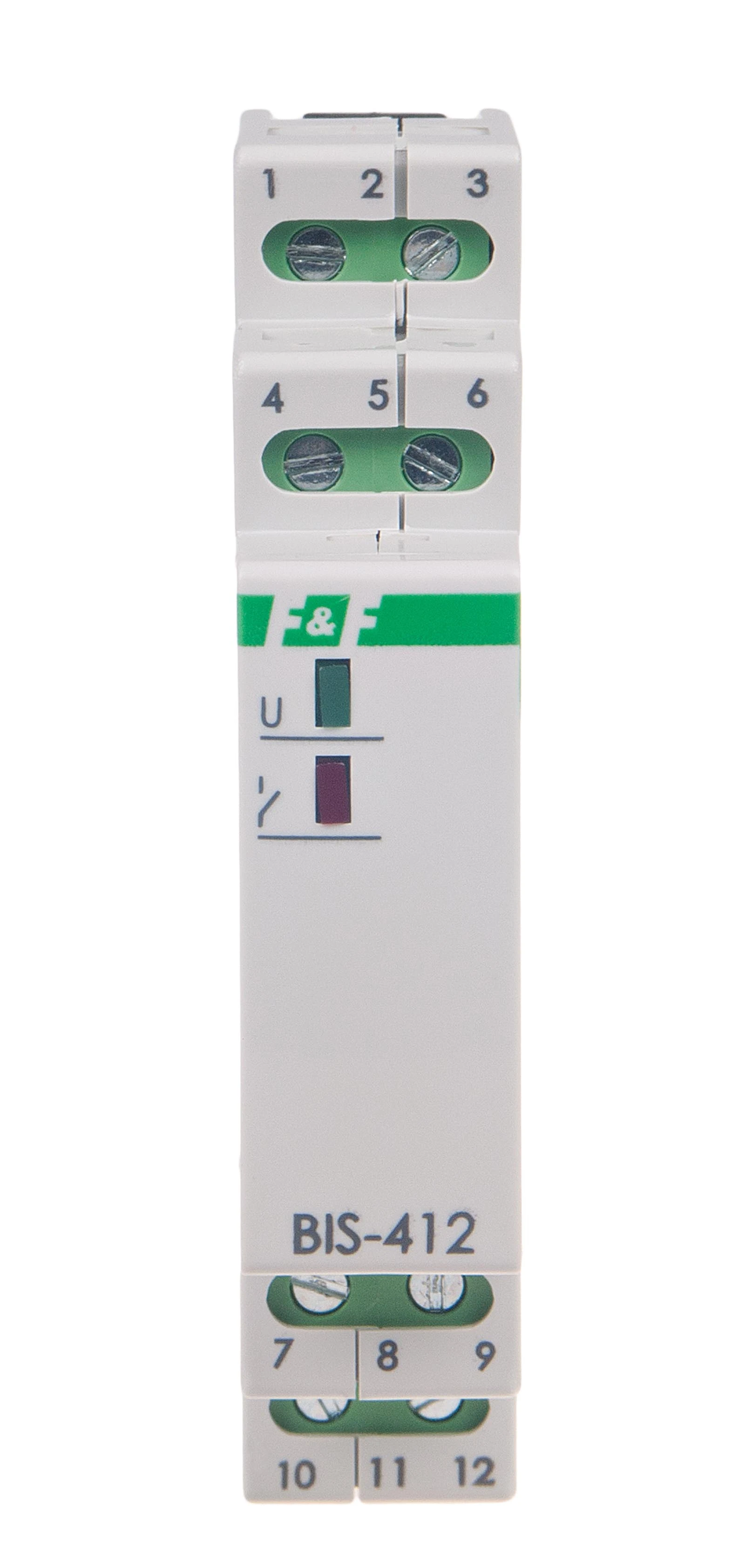

Przekaźnik bistabilny F&F BIS-412 16A 1NO/NC 230V AC grupowy na szynę DIN

Przekaźnik bistabilny grupowy F&F (BIS-412) – 16A, 230V AC, DIN

Model BIS-412 to wyspecjalizowany przekaźnik elektroniczny, który umożliwia tworzenie inteligentnych systemów sterowania oświetleniem w układzie grupowym (centralnym). Pozwala on na niezależne sterowanie pojedynczym punktem (lokalnie) oraz jednoczesne wyłączanie lub włączanie wszystkich punktów w budynku (centralnie) za pomocą jednego przycisku.

Specyfikacja techniczna:

• Zasilanie: 230V AC
• Styk: 1 x NO/NC (przełączny, odseparowany)
• Maksymalny prąd obciążenia: 16A (AC-1)
• Wejścia sterujące: Lokalne oraz centralne ("załącz wszystko" / "wyłącz wszystko")
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Sygnalizacja: LED zielona (zasilanie) + LED czerwona (stan styku)
• Pobór mocy: 0,8W (czuwanie) / 1,1W (praca)

Jak działa sterowanie grupowe?

Przekaźnik BIS-412 posiada dwa rodzaje wejść sterujących, co odróżnia go od standardowych przekaźników bistabilnych:

1. Wejścia lokalne: Pozwalają na włączanie/wyłączanie światła w danym pomieszczeniu tradycyjnym przyciskiem dzwonkowym.
2. Wejścia centralne:
   • Załącz wszystko: Podanie sygnału na to wejście wymusza stan "WŁĄCZ" niezależnie od obecnego stanu lampy.
   • Wyłącz wszystko: Podanie sygnału wymusza stan "WYŁĄCZ". Idealne jako "przycisk hotelowy" przy drzwiach wyjściowych.

Kluczowe właściwości i zalety:

• Pamięć stanu: Jako urządzenie elektroniczne, przekaźnik "pamięta" swój stan, ale impulsowe sterowanie sprawia, że cewka nie musi być stale pod napięciem.
• Duża moc 16A: Przekaźnik poradzi sobie z rozbudowanymi obwodami oświetleniowymi, w tym z lampami LED generującymi wysokie prądy rozruchowe.
• Separacja styku: Styk wyjściowy jest galwanicznie oddzielony, co pozwala na przełączanie napięcia innego niż zasilające (np. sterowanie obwodem 24V lub sygnałem do inteligentnego domu).

Zastosowanie:

• Domy jednorodzinne: Główny przycisk "Wyłącz wszystko" przy drzwiach wyjściowych.
• Hotele: Sterowanie oświetleniem w pokojach i na korytarzach.
• Hale przemysłowe: Szybkie wygaszanie całych sekcji przy zachowaniu lokalnej kontroli na stanowiskach pracy.

Wskazówki instalacyjne:

• Okablowanie centralne: Aby funkcja grupowa działała, wszystkie przekaźniki BIS-412 w danej grupie muszą być połączone wspólną linią sygnałową dla wejść "Central".
• Przyciski podświetlane: Urządzenie współpracuje z przyciskami wyposażonymi w neonówki, co jest standardem w instalacjach domowych.
• Montaż: Ze względu na elektronikę, zaleca się montaż w rozdzielnicach zapewniających odpowiednią termikę, unikając bezpośredniego sąsiedztwa silnie nagrzewających się aparatów.
