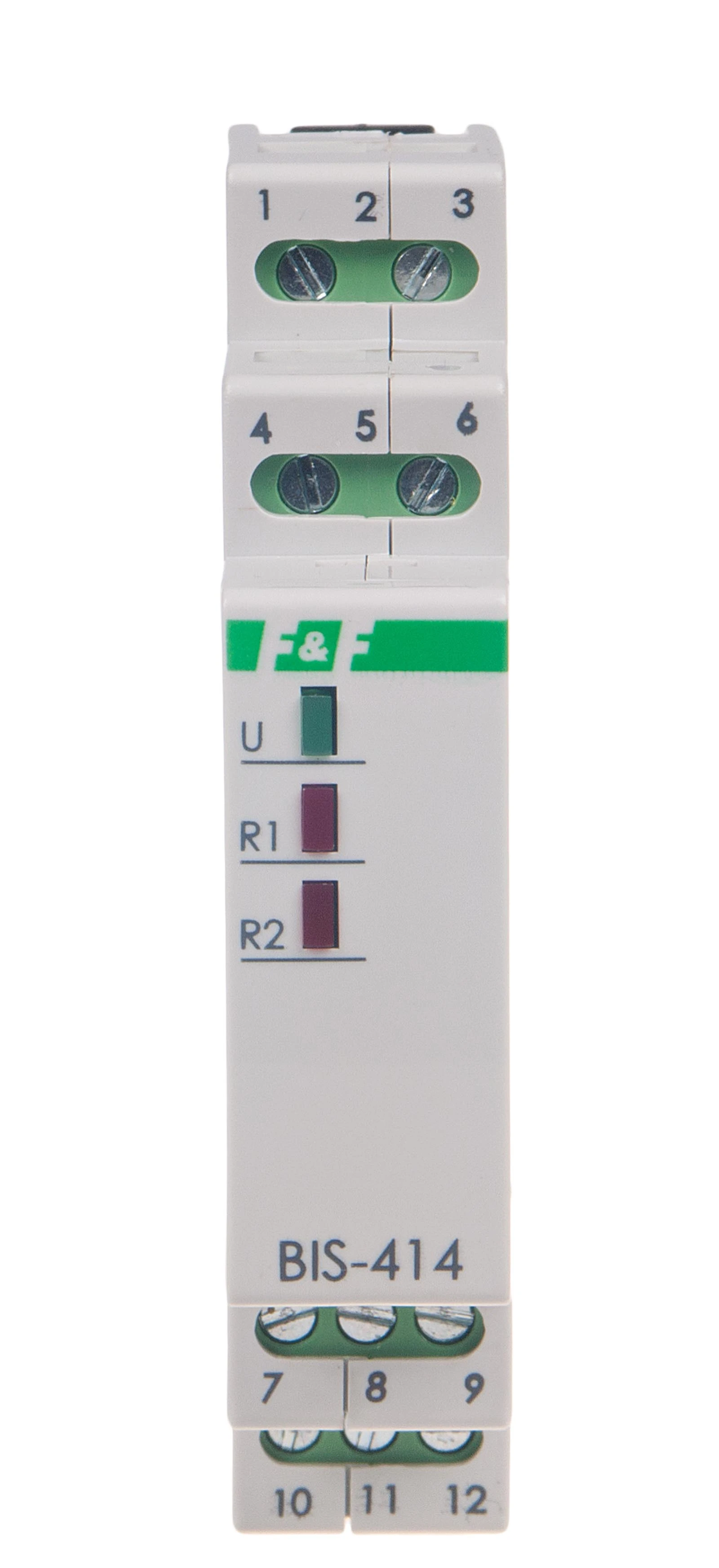

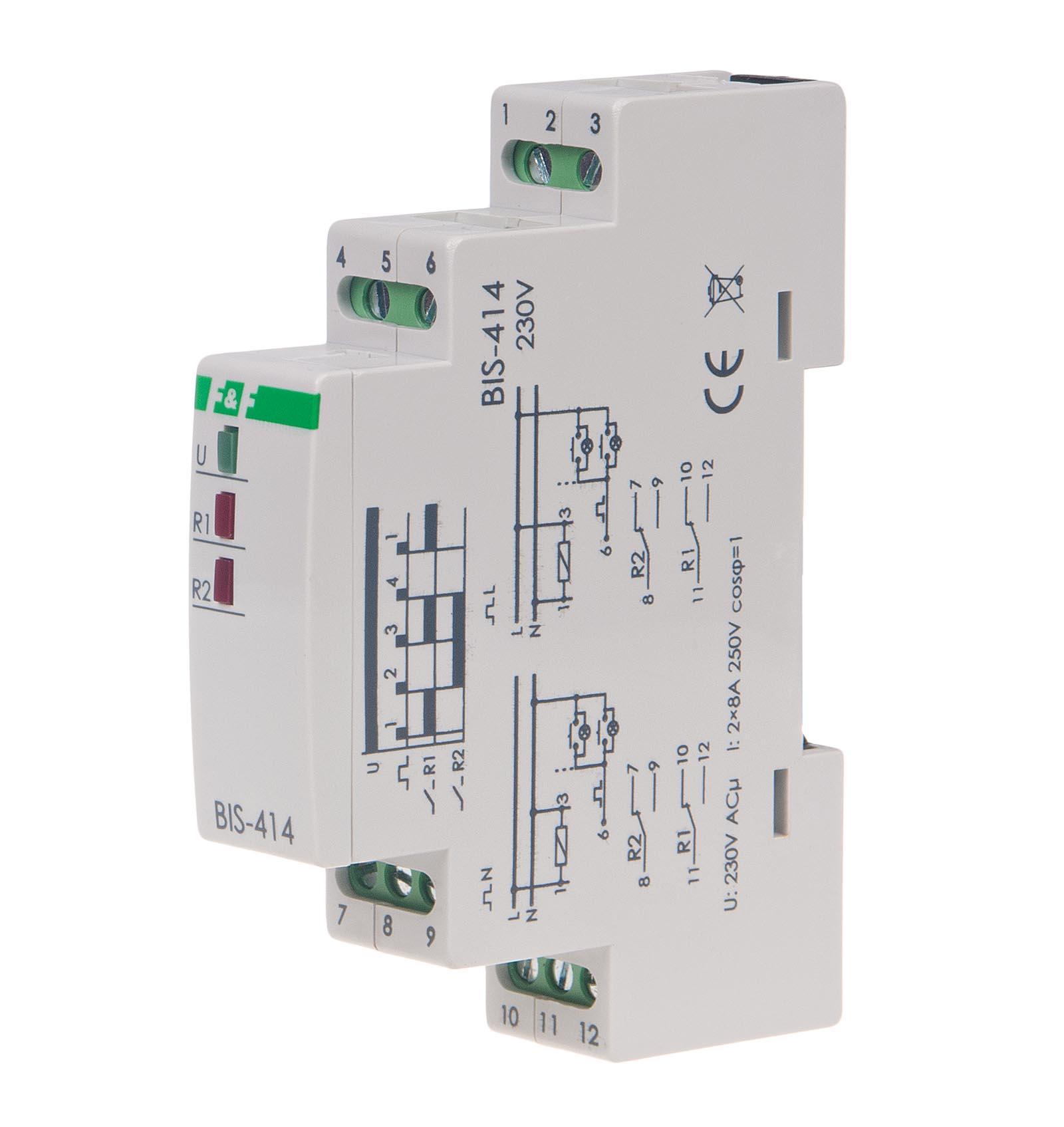

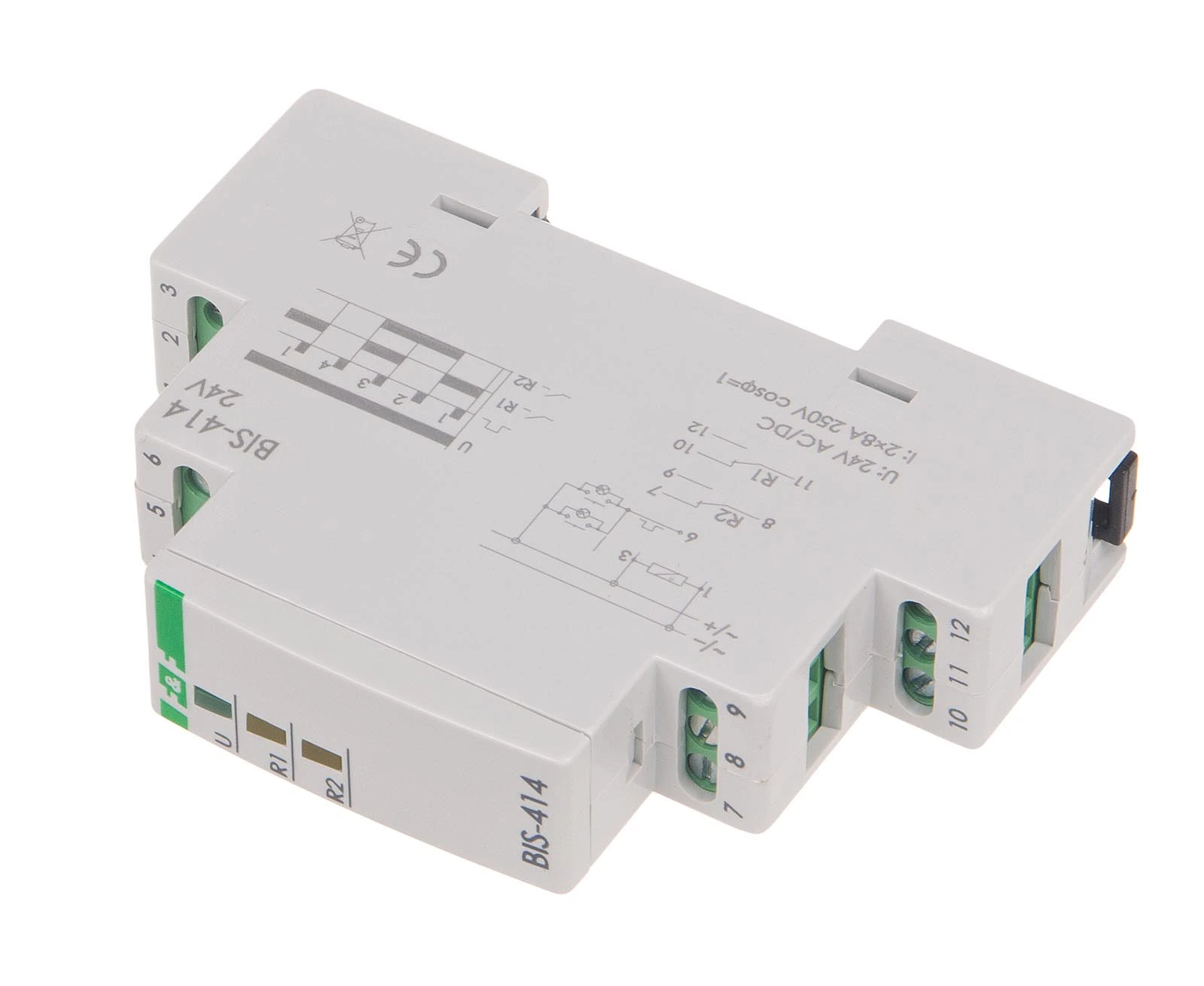

Przekaźnik bistabilny F&F BIS-414 2x16A 2NO/NC 230V AC sekwencyjny świecznikowy na szynę DIN

Przekaźnik bistabilny sekwencyjny F&F BIS-414 – inteligentne sterowanie oświetleniem "świecznikowym"

BIS-414 to elektroniczny, bistabilny przekaźnik impulsowy zaprojektowany do sekwencyjnego sterowania dwoma grupami odbiorników (zazwyczaj oświetlenia) za pomocą jednego przewodu sterującego i dowolnej liczby przycisków dzwonkowych połączonych równolegle. Jest to nowoczesna alternatywa dla klasycznych łączników świecznikowych, pozwalająca na realizację zaawansowanej logiki załączania w dużych salonach, salach konferencyjnych czy na klatkach schodowych bez konieczności prowadzenia skomplikowanego okablowania wielożyłowego.

Urządzenie posiada dwa niezależne styki wyjściowe, które przełączają się w określonej sekwencji po każdym kolejnym impulsie prądowym wysłanym z przycisku. Dzięki temu, za pomocą jednego klawisza, użytkownik może sterować obiema sekcjami lamp wspólnie lub każdą z osobna.

Logika pracy i sekwencja załączania

Przekaźnik realizuje cykl pracy według następującego schematu (sekwencja 1-0-2-1+2):

• Impuls 1: Załączenie sekcji 1 (styk R1).
• Impuls 2: Wyłączenie sekcji 1, załączenie sekcji 2 (styk R2).
• Impuls 3: Załączenie obu sekcji jednocześnie (R1 + R2).
• Impuls 4: Całkowite wyłączenie oświetlenia (reset do stanu początkowego).

Specyfikacja techniczna i parametry obciążenia

Model BIS-414 charakteryzuje się wysoką obciążalnością, co pozwala na bezpośrednie sterowanie nawet rozbudowanymi systemami oświetlenia LED i żarowego.

• Napięcie zasilania: 165÷265V AC.
• Styki: 2 x NO/NC (styki przełączne, odseparowane) – daje to możliwość sterowania obwodami o różnych napięciach.
• Maksymalny prąd obciążenia: 2 x 16A (AC-1) – jedna z najwyższych wartości w tej klasie urządzeń.
• Współpraca z przyciskami podświetlanymi: Tak (posiada filtr zapobiegający przypadkowym wyzwoleniom przez prąd neonówek).
• Pamięć stanu: Urządzenie nie posiada pamięci stanu po zaniku zasilania (po powrocie napięcia styki pozostają rozłączone dla bezpieczeństwa).
• Montaż: Szyna DIN (TH-35), szerokość 1 moduł (18 mm).

Atuty dla instalatora i korzyści dla dystrybutora

Dla instalatora BIS-414 to przede wszystkim ogromna oszczędność czasu i materiałów. Umożliwia on modernizację instalacji z jednoklawiszowej na dwuklawiszową (świecznikową) przy wykorzystaniu istniejących już przewodów 3-żyłowych. Szeroka obciążalność styków (16A) sprawia, że przekaźnik nie wymaga stosowania dodatkowych styczników nawet przy sterowaniu dużą ilością zasilaczy LED, które generują wysokie prądy rozruchowe.

Hurtownie elektryczne docenią ten produkt jako "rozwiązanie problemów" ich klientów. BIS-414 jest jednym z najpopularniejszych przekaźników sekwencyjnych na rynku ze względu na swoją bezawaryjność i kompaktową obudowę. Marka F&F gwarantuje pełne wsparcie techniczne i powtarzalność parametrów, co czyni ten model stałym punktem w ofercie nowoczesnej aparatury modułowej, wybieranym zarówno przez profesjonalistów, jak i zaawansowanych majsterkowiczów.
