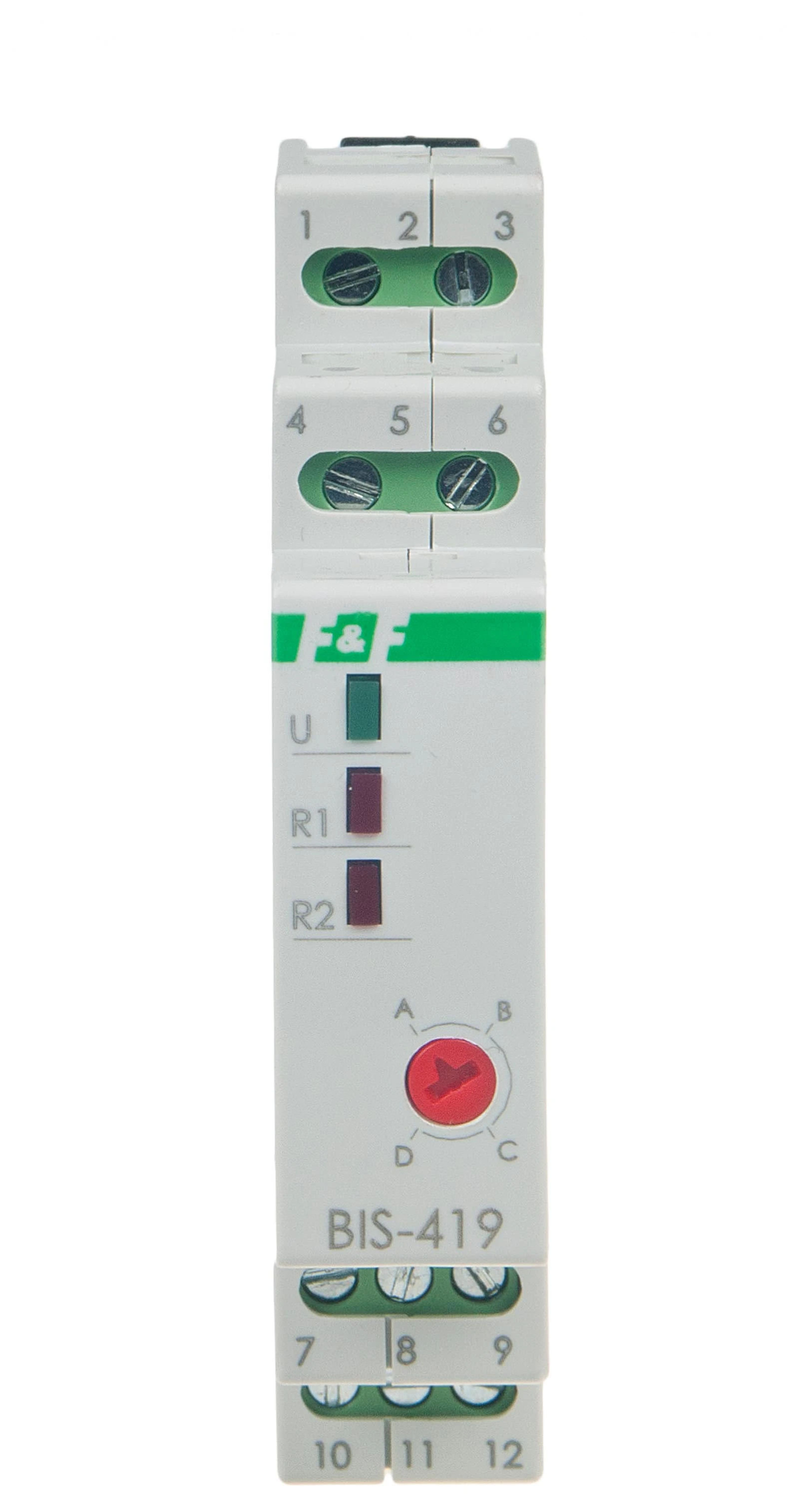

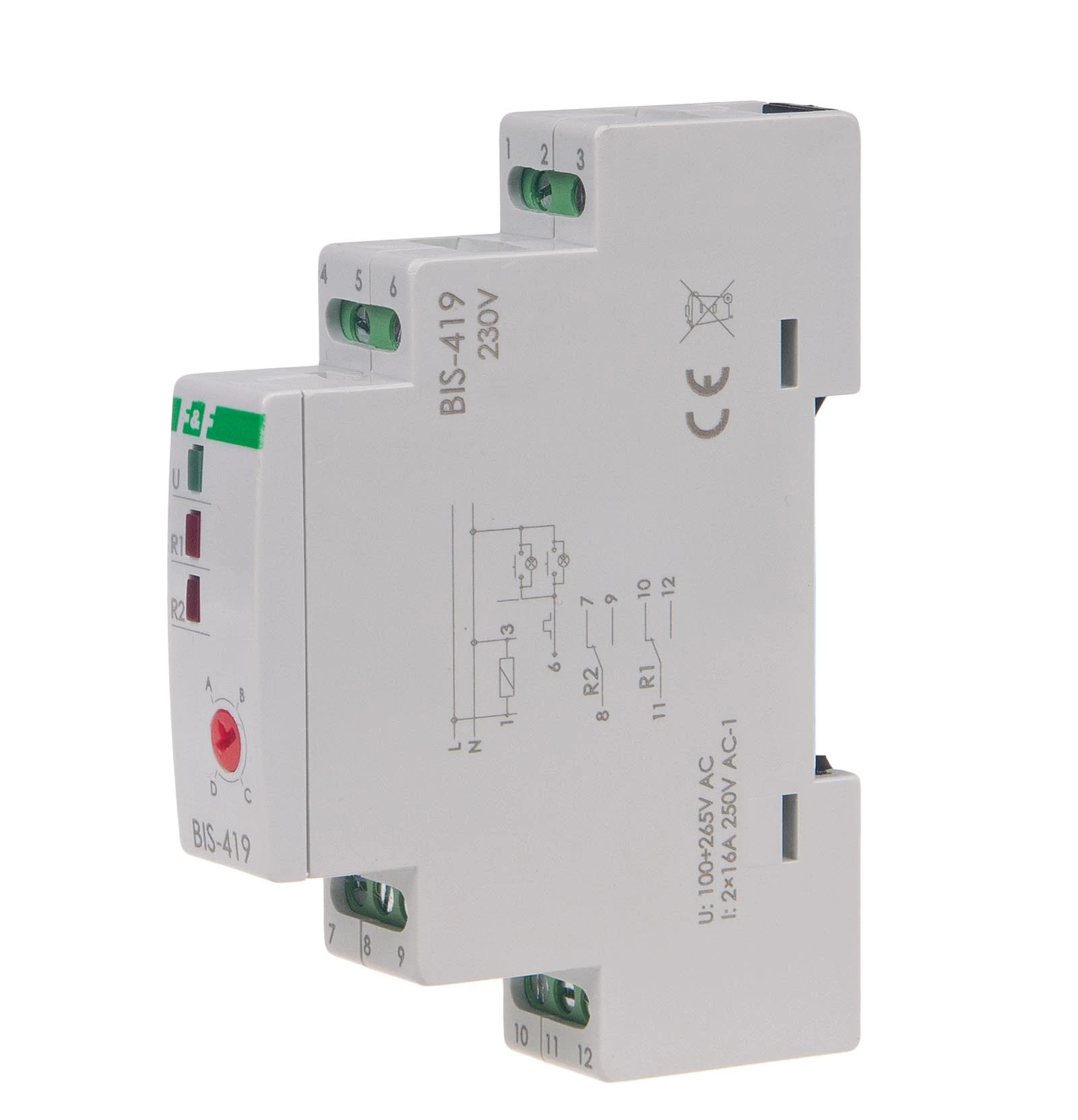

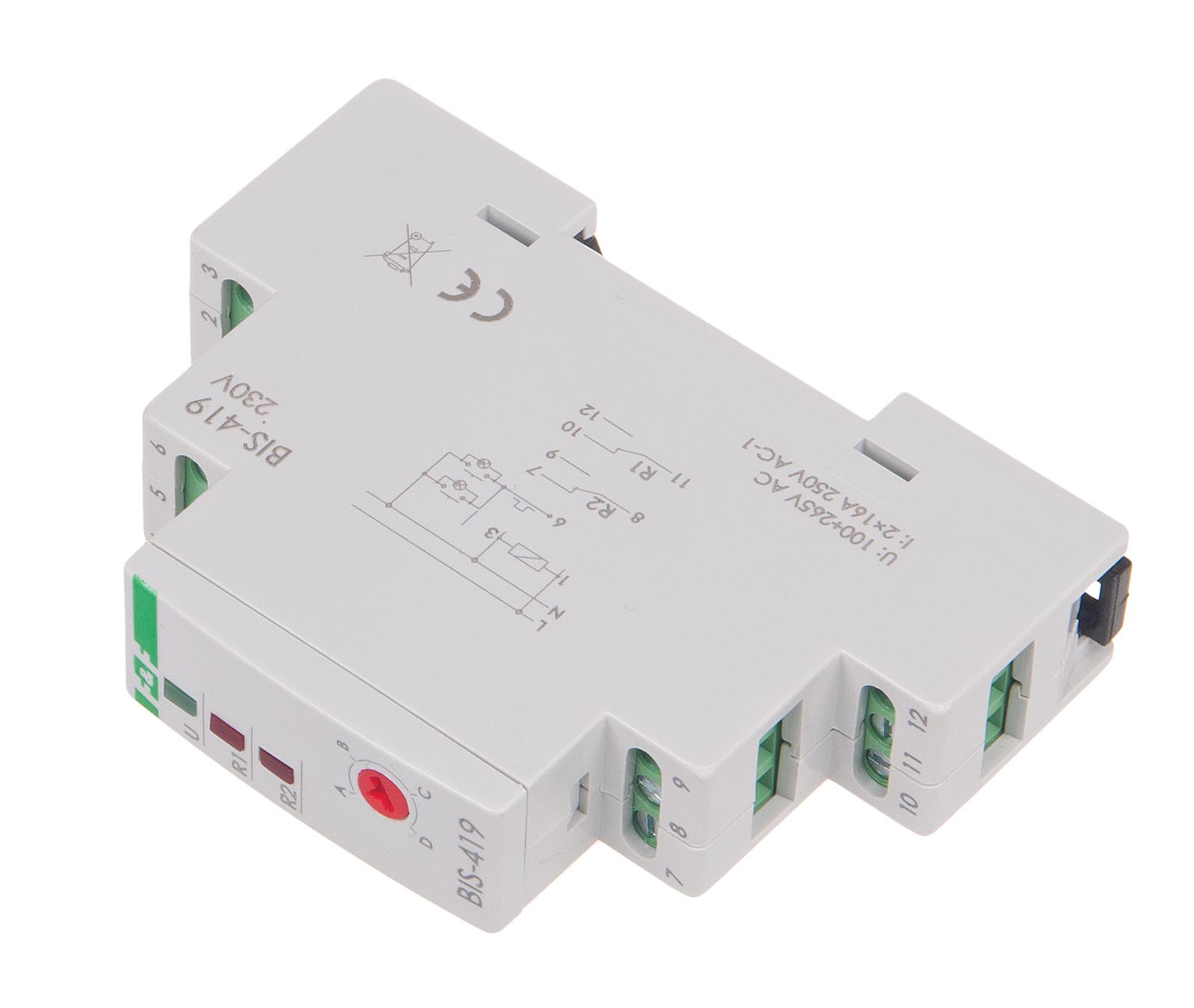

Przekaźnik bistabilny F&F BIS-419 2x16A 2NO/NC 230V AC sekwencyjny świecznikowy 4-funkcyjny na szynę DIN

Przekaźnik bistabilny sekwencyjny F&F (BIS-419) – 2x16A, 230V AC, 4-funkcyjny

Model BIS-419 to zaawansowany elektroniczny przekaźnik bistabilny, nazywany potocznie "świecznikowym". Pozwala on na niezależne lub sekwencyjne sterowanie dwoma obwodami oświetlenia (lub innymi odbiornikami) za pomocą jednego lub wielu przycisków dzwonkowych połączonych równolegle. Jest to idealne rozwiązanie do sterowania żyrandolami dwuobwodowymi w klatkach schodowych, korytarzach czy salonach.

Specyfikacja techniczna:

• Napięcie zasilania: 165 ÷ 265 V AC
• Styki: 2 × NO/NC (dwa niezależne styki przełączne)
• Maksymalny prąd obciążenia: 2 × 16 A (AC-1)
• Wejście sterujące: Współpracuje z przyciskami podświetlanymi
• Pobór mocy: 0,8 W (stan czuwania) / 1,5 W (stan załączenia)
• Trwałość mechaniczna: min. 5 000 000 cykli
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Stopień ochrony: IP20

Algorytm działania (4-funkcyjny):

Przekaźnik realizuje sekwencję załączeń w cyklu zamkniętym. Kolejne naciśnięcia przycisku sterującego powodują zmianę stanów dwóch sekcji (R1 i R2) według poniższego schematu:

Kluczowe właściwości i zalety:

• Duża obciążalność (16A): W przeciwieństwie do standardowych przekaźników, BIS-419 wytrzymuje prąd do 16A na każdy kanał, co pozwala na sterowanie bardzo dużymi grupami opraw oświetleniowych LED.
• Oszczędność okablowania: Pozwala na realizację sterowania "świecznikowego" przy użyciu instalacji 2-przewodowej do przycisków, zamiast ciągnięcia skomplikowanych układów schodowych/krzyżowych.
• Pamięć stanu: Przekaźnik posiada nieulotną pamięć stanu – w przypadku zaniku zasilania i jego powrotu, przywraca stan styków sprzed awarii (funkcję tę można konfigurować w niektórych wersjach).
• Współpraca z przyciskami podświetlanymi: Specjalne wejście sterujące eliminuje ryzyko fałszywych załączeń wywołanych przez prąd płynący przez lampki neonowe w przyciskach.

Wskazówki instalacyjne:

• Podłączenie przycisków: Przyciski sterujące łączy się równolegle między fazę (L) a wejście sterujące przekaźnika. Liczba przycisków jest praktycznie nieograniczona.
• Prąd udarowy LED: Mimo styków 16A, przy zasilaniu nowoczesnych paneli LED o dużej mocy należy pamiętać o ich prądzie rozruchowym. Jeśli suma mocy LED na kanał przekracza 200-300W, warto rozważyć zastosowanie ograniczników prądu rozruchowego.
• Zastosowanie z NC: Dzięki stykom przełącznym (NO/NC), przekaźnik może być użyty do przełączania zasilania między dwoma odbiornikami (np. gdy jeden pracuje, drugi musi być wyłączony).
