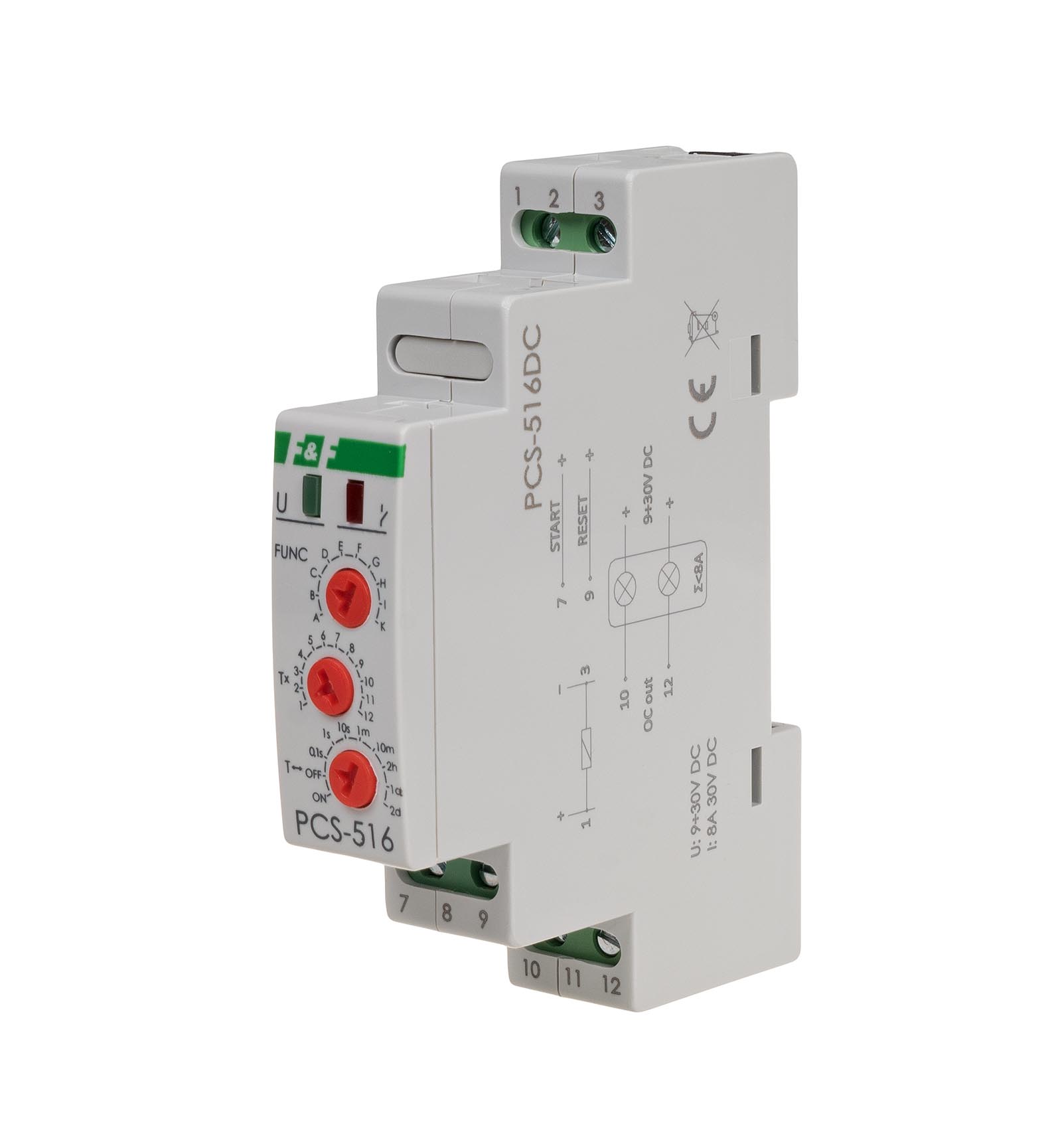

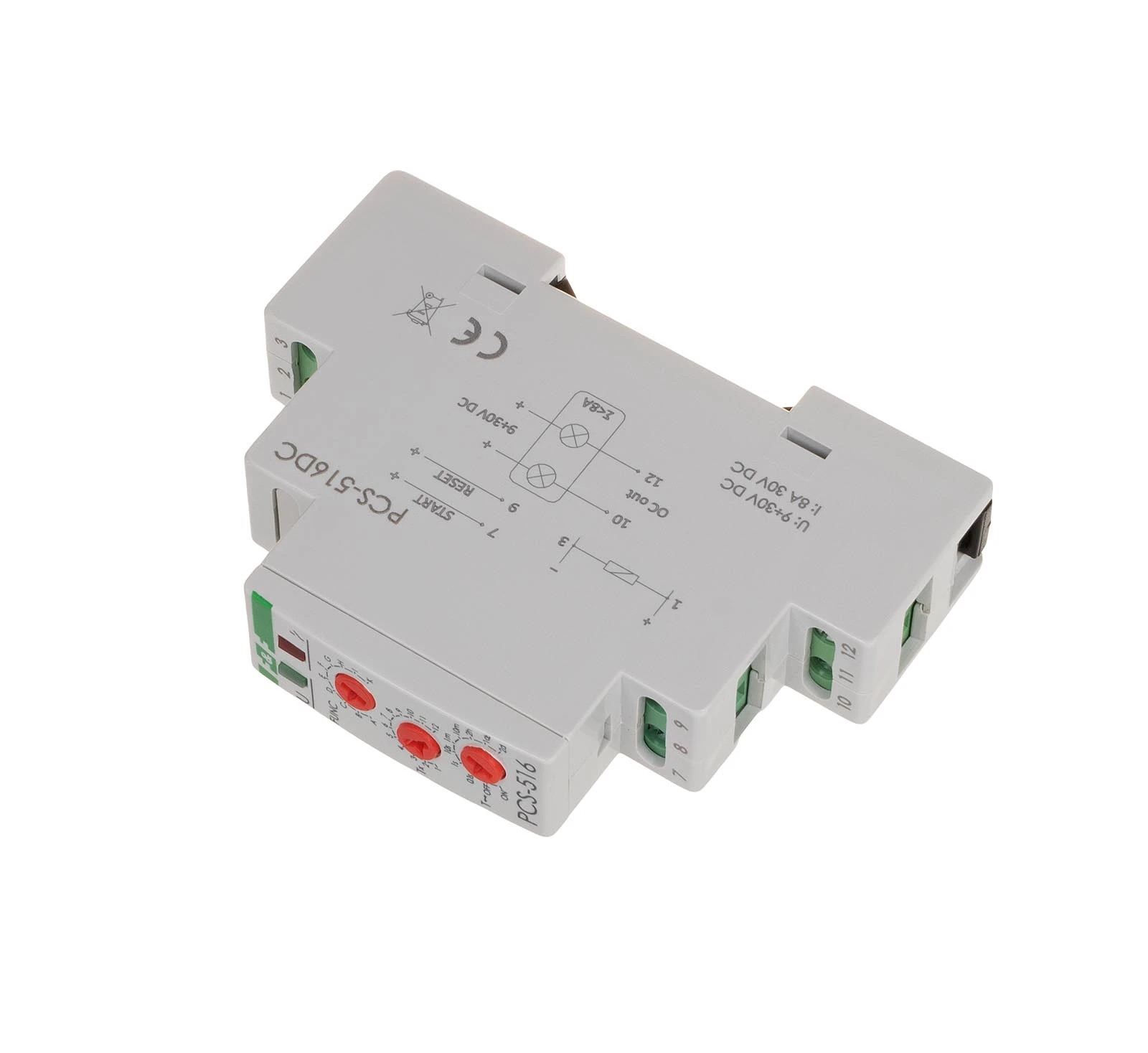

Model PCS-516DC to uniwersalny, wielofunkcyjny przekaźnik czasowy przeznaczony do precyzyjnego sterowania układami automatyki niskonapięciowej 9÷30V DC. W odróżnieniu od standardowych modeli, posiada on wyjście tranzystorowe zamiast mechanicznego styku, co zapewnia bezgłośną pracę oraz niemal nieograniczoną trwałość przy bardzo częstych przełączeniach.
Specyfikacja techniczna:
Napięcie zasilania: 9 ÷ 30 V DC
Wyjście: Tranzystor typu otwarty kolektor (OC)
Maksymalny prąd obciążenia: 8 A
Zakres czasowy: 0,1 sekundy ÷ 576 godzin (24 dni)
Liczba funkcji: 10 (m.in. opóźnione załączenie, wyłączenie, praca cykliczna)
Sygnalizacja: LED zielona (zasilanie) / LED czerwona (stan wyjścia)
Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
Stopień ochrony: IP20
Kluczowe właściwości i funkcjonalność:
Wyjście tranzystorowe (8A): Brak mechanicznych części ruchomych sprawia, że przekaźnik jest idealny do aplikacji o bardzo wysokiej częstotliwości przełączeń, gdzie tradycyjne przekaźniki uległyby szybkiemu zużyciu (np. szybkie cykle pracy maszyn).
Szeroki zakres czasowy: Dzięki regulacji od ułamka sekundy do ponad trzech tygodni, urządzenie jest niezwykle elastyczne – od sterowania krótkimi impulsami po długotrwałe procesy technologiczne.

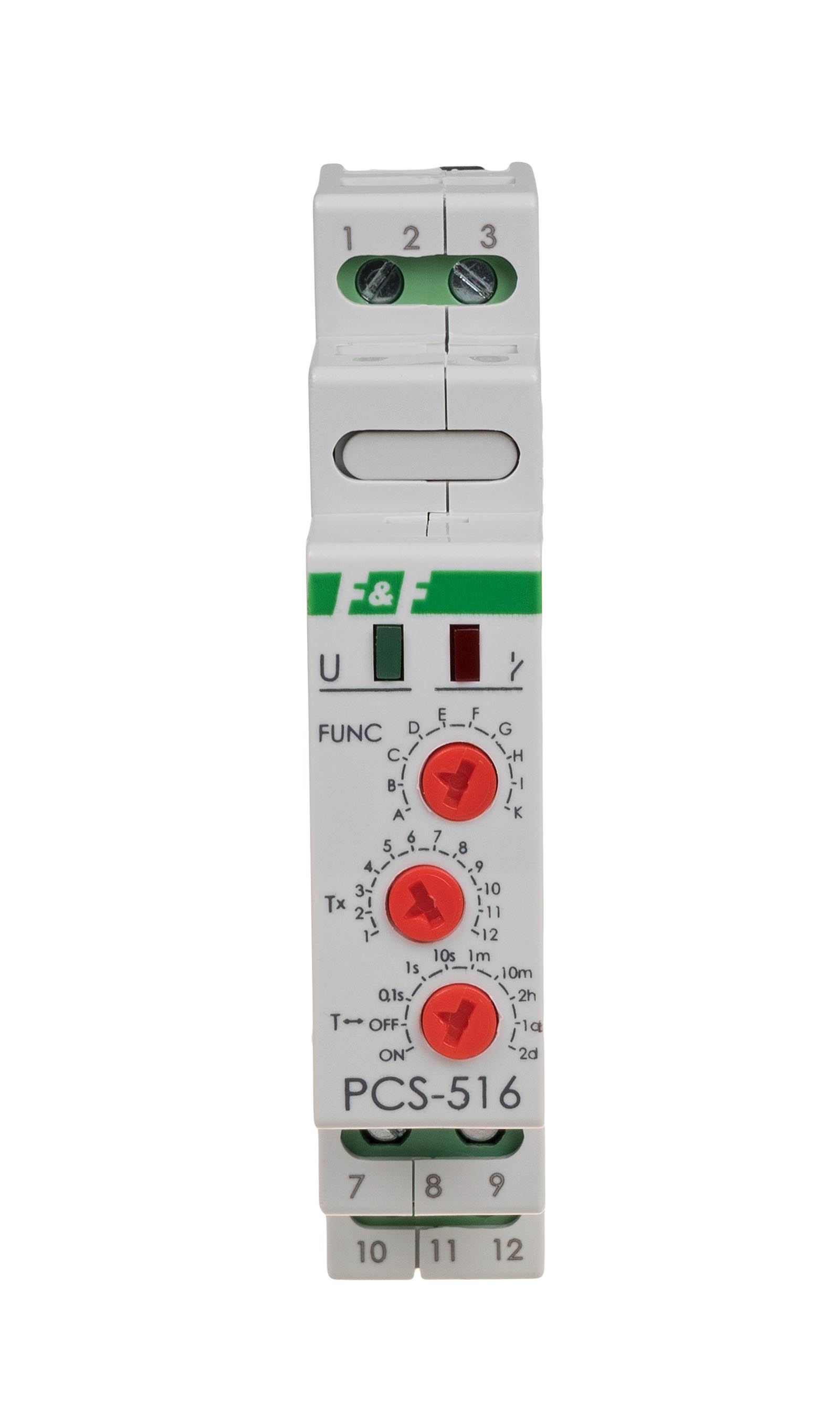

10 Funkcji pracy: Wybór funkcji odbywa się za pomocą pokrętła na panelu czołowym. Urządzenie może pracować jako generator impulsu, przekaźnik czasowy wyzwalany zboczem napięcia lub przyciskiem sterującym.
Niskie napięcie (DC): Bezpieczne napięcie pracy czyni go idealnym do systemów alarmowych, sterowania oświetleniem LED, układów fotowoltaicznych oraz automatyki pojazdowej.
Zastosowanie:
Precyzyjne dozowanie: W systemach wymagających częstego i krótkiego podawania sygnału sterującego.
Automatyka przemysłowa: Sterowanie elektrozaworami, sygnałami dźwiękowymi i świetlnymi DC.
Inteligentny budynek: Realizacja logiki czasowej w systemach niskonapięciowych (np. oświetlenie podjazdowe 12/24V).
Systemy chłodzenia: Sterowanie wentylatorami DC z opóźnionym wyłączeniem.
Wskazówki instalacyjne:
Wyjście OC (Otwarty Kolektor): Należy pamiętać, że tranzystor w stanie aktywnym "wystawia" masę (GND) na wyjście. Odbiornik należy podłączyć jedną stroną do plusa zasilania, a drugą do zacisku wyjściowego przekaźnika.
Ochrona indukcyjna: Przy sterowaniu odbiornikami takimi jak cewki elektrozaworów czy przekaźników DC, konieczne jest zastosowanie diody usprawniającej (równolegle do odbiornika) w celu ochrony tranzystora przed przepięciami.
Nastawa czasu: Czas końcowy jest iloczynem nastawy zakresu czasowego oraz nastawy płynnej (potencjometry T1 i T2).
Zasilanie: Urządzenie wymaga stabilizowanego napięcia stałego (DC). Podłączenie prądu zmiennego (AC) może uszkodzić moduł.
