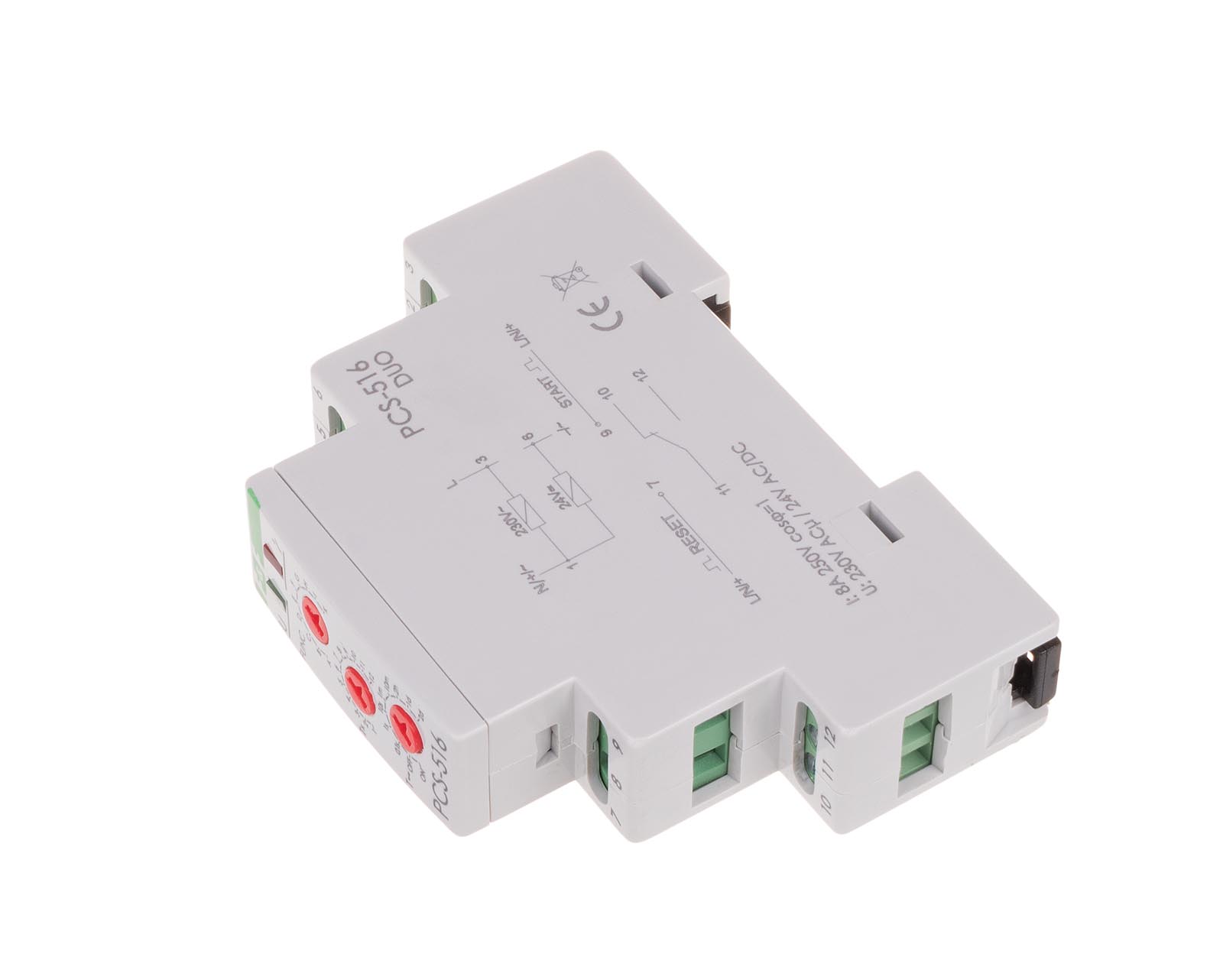

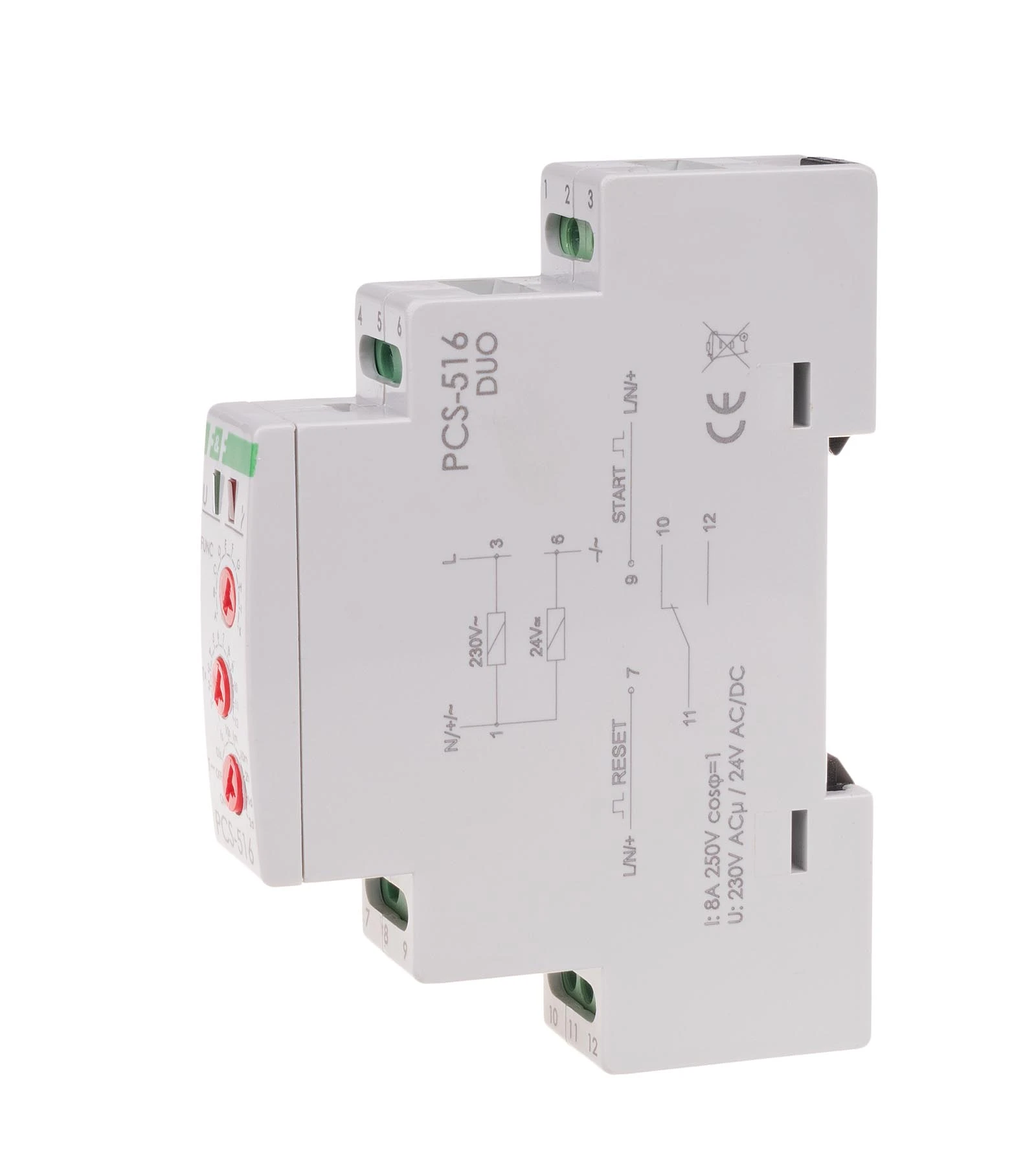

Przekaźnik czasowy 10-funkcyjny F&F PCS-516DUO 0,1s-576h 8A 1NO/NC 230V AC 24V AC/DC przekaźnik na szynę DIN

Przekaźnik czasowy F&F PCS-516 DUO 8A 1P 230V AC, 24V AC/DC 0,1s-576h 10-funkcyjny na szynę DIN

10-funkcyjny przekaźnik czasowy PCS-516 DUO 24/230V jest przeznaczony do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

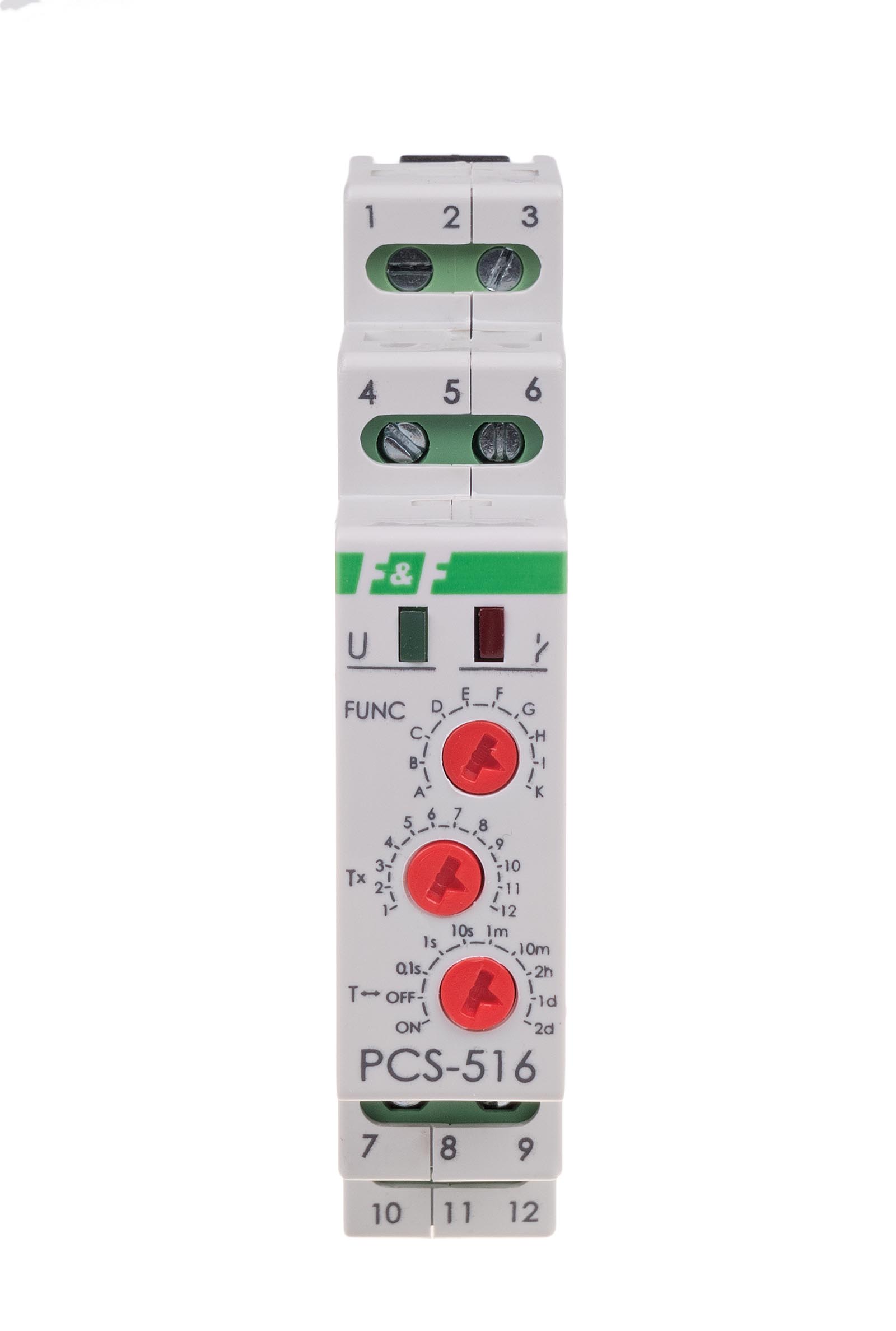

Przekaźnik PCS-516 DUO jest przystosowany do pracy na napięciach 230V AC oraz 24V AC/DC. Posiada zakres nastaw w zakresie od 0,1s do 24dni oraz odrębne wejścia napięciowe START oraz RESET. Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych.

Funkcje pracy:
A. OPÓŹNIONE ZAŁĄCZENIE Po podaniu napięcia zasilającego (świeci LED zielona U) wyjście pozostaje otwarte i następuje odmierzanie nastawionego czasu pracy „t”. Po odmierzeniu czasu „t” następuje załączenie wyjścia (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
B. OPÓŹNIONE WYŁĄCZENIE Do czasu załączenia przekaźnika wyjście pozostaje otwarte. Po podaniu napięcia zasilającego (świeci LED zielona) wyjście zostanie zamknięte i następuje odmierzanie nastawionego czasu pracy „t” (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
C. OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
D. OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
E. Generowanie impulsu 0,5 s po zadanym czasie „t”.
F. Generowanie pojedynczego impulsu o czasie „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START.
G. Generowanie pojedynczego impulsu o czasie „t” zboczem opadającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START.
H. Opóźnienie przy wyłączeniu z możliwością podtrzymania. Zbocze narastające sygnału START powoduje załączenie przekaźnika, natomiast zbocze opadające powoduje rozpoczęcie odmierzania czasu. Podanie sygnału START w trakcie odmierzania czasu powoduje przedłużenie cyklu o kolejny czas „t” zboczem opadającym.
I. Generowanie pojedynczego impulsu 0,5 s po czasie „t” wyzwolonym zboczem opadającym sygnału START.
K. Wyłączenie przekaźnika na określony czas „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na sygnał START.

Aparat jest przystosowany do montażu w rozdzielnicach modułowych z szyną montażową 35mm.

Uwaga!
Podanie napięcia RESET w trakcie wykonywania funkcji powoduje:

• dla funkcji A, B, C, D, F realizację trybu pracy od początku.
• dla funkcji F, G, H, I powrót przekaźnika do stanu początkowego i oczekiwanie na sygnał START.
• dla funkcji K trwałe załączenie styku przekaźnika w pozycji 11-12.

• Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
• Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
• Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Instrukcja obsługi
>> Instrukcja PCS-516 DUO pl

Schemat
