Przekaźnik czasowy 10-funkcyjny F&F PCS-519-12V 0,1s-576h 2x8A 2NO/NC 12V AC/DC na szynę DIN

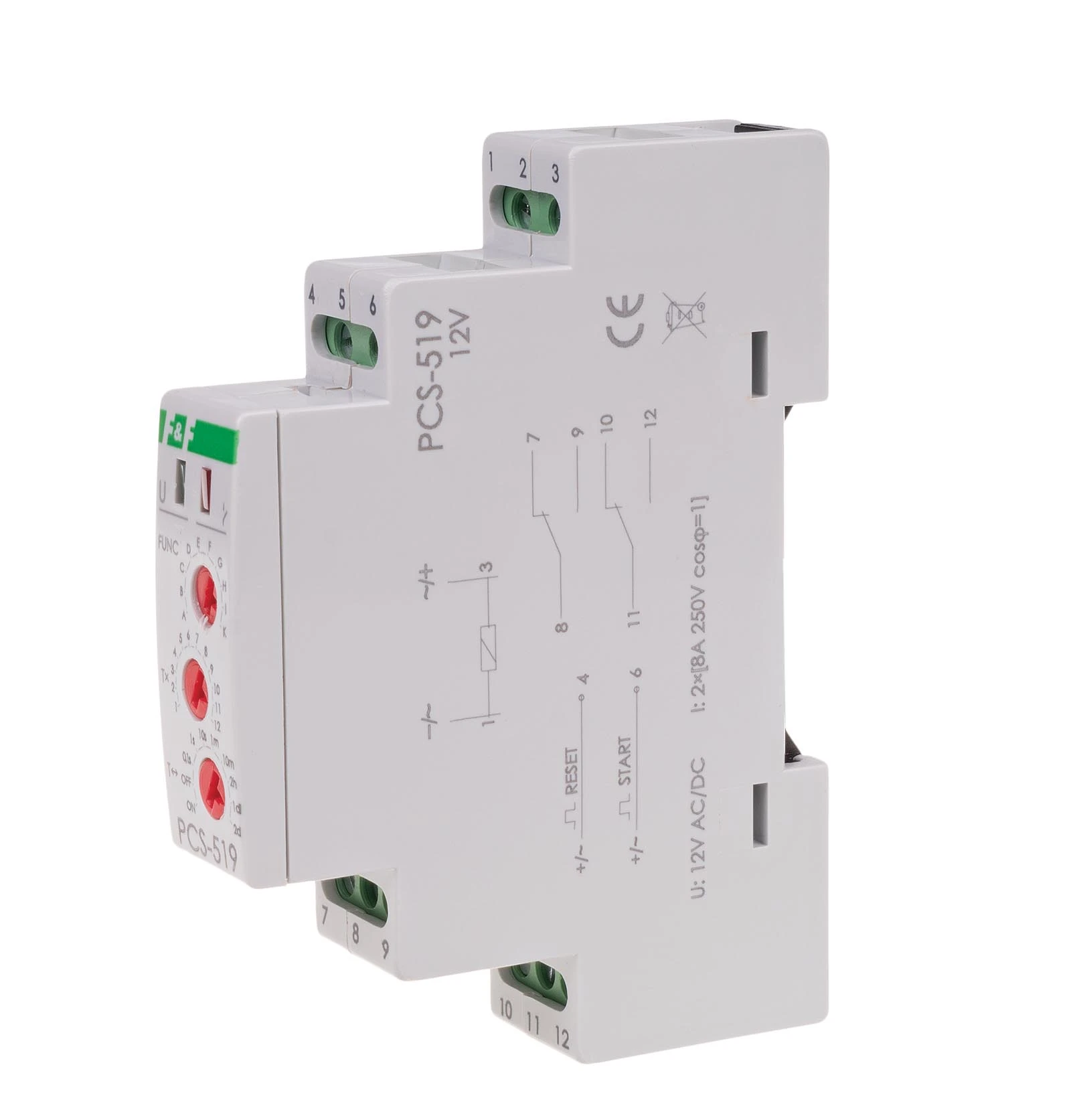

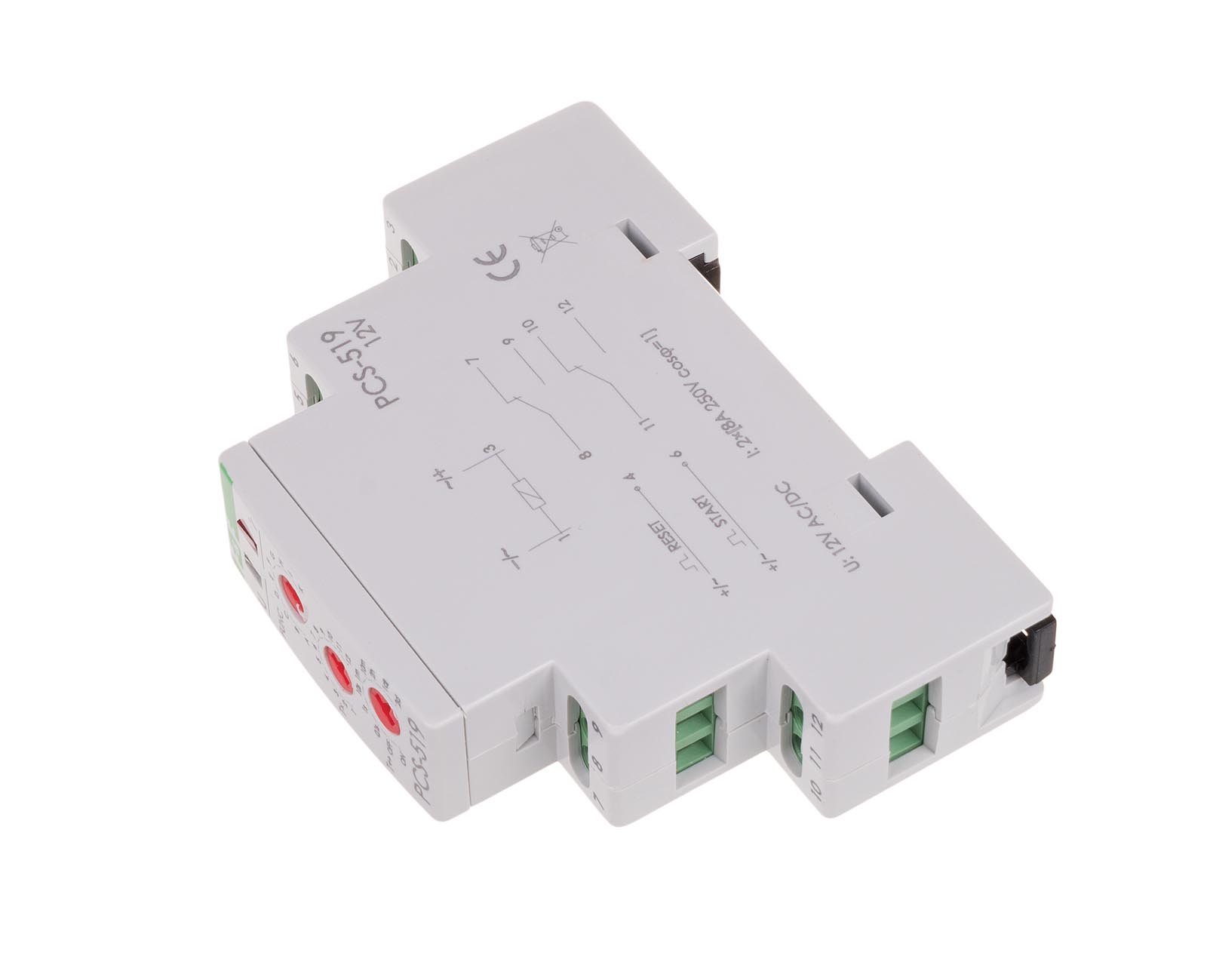

Przekaźnik czasowy 10-funkcyjny F&F (PCS-519-12V) – 2×8A, 12V AC/DC

Model PCS-519-12V to wszechstronny, wielofunkcyjny przekaźnik czasowy zaprojektowany do pracy w instalacjach niskonapięciowych 12V. Urządzenie wyróżnia się posiadaniem dwóch niezależnych styków przełącznych oraz bardzo szerokim zakresem nastaw czasowych, co pozwala na realizację skomplikowanych cykli sterowania w układach automatyki.

Specyfikacja techniczna:

• Napięcie zasilania: 12 V AC/DC
• Liczba funkcji: 10 (m.in. opóźnione załączanie, wyłączanie, praca cykliczna, generacja impulsu)
• Zakres nastawy czasu: od 0,1 s do 576 h (24 doby)
• Styki: 2 × NO/NC (dwa niezależne styki przełączne)
• Maksymalny prąd obciążenia: 2 × 8 A (AC-1)
• Sygnalizacja: LED zielona (zasilanie) / LED czerwona (stan styku)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Kluczowe właściwości i funkcjonalność:

• Dwa niezależne styki (2×8A): Obecność dwóch styków przełącznych pozwala na jednoczesne sterowanie dwoma osobnymi obwodami (np. załączenie pompy i sygnalizacji świetlnej) za pomocą jednego urządzenia.
• Ekstremalny zakres czasu: Możliwość ustawienia zwłoki aż do 24 dób czyni go idealnym do systemów wymagających rzadkich cykli pracy (np. okresowe przepompowywanie lub wentylacja magazynów).
• Uniwersalność 10 funkcji: Przekaźnik może pracować jako czasówka "rewersyjna", generator impulsu po włączeniu zasilania lub przekaźnik z opóźnionym odpadaniem po zniknięciu sygnału sterującego.
• Niskie napięcie bezpieczne (12V): Przystosowany do systemów zasilania awaryjnego (akumulatory), systemów solarnych oraz pojazdów, gdzie napięcie 12V jest standardem.

Zastosowanie:

• Automatyka maszynowa: Sekwencyjne uruchamianie podzespołów zasilanych napięciem 12V DC.
• Systemy alarmowe i CCTV: Podtrzymanie zasilania kamer lub syren po wystąpieniu zdarzenia alarmowego.
• Rolnictwo i ogrodnictwo: Sterowanie systemami nawadniania lub karmienia pracującymi w cyklach dobowych lub wielodobowych.

Wskazówki instalacyjne:

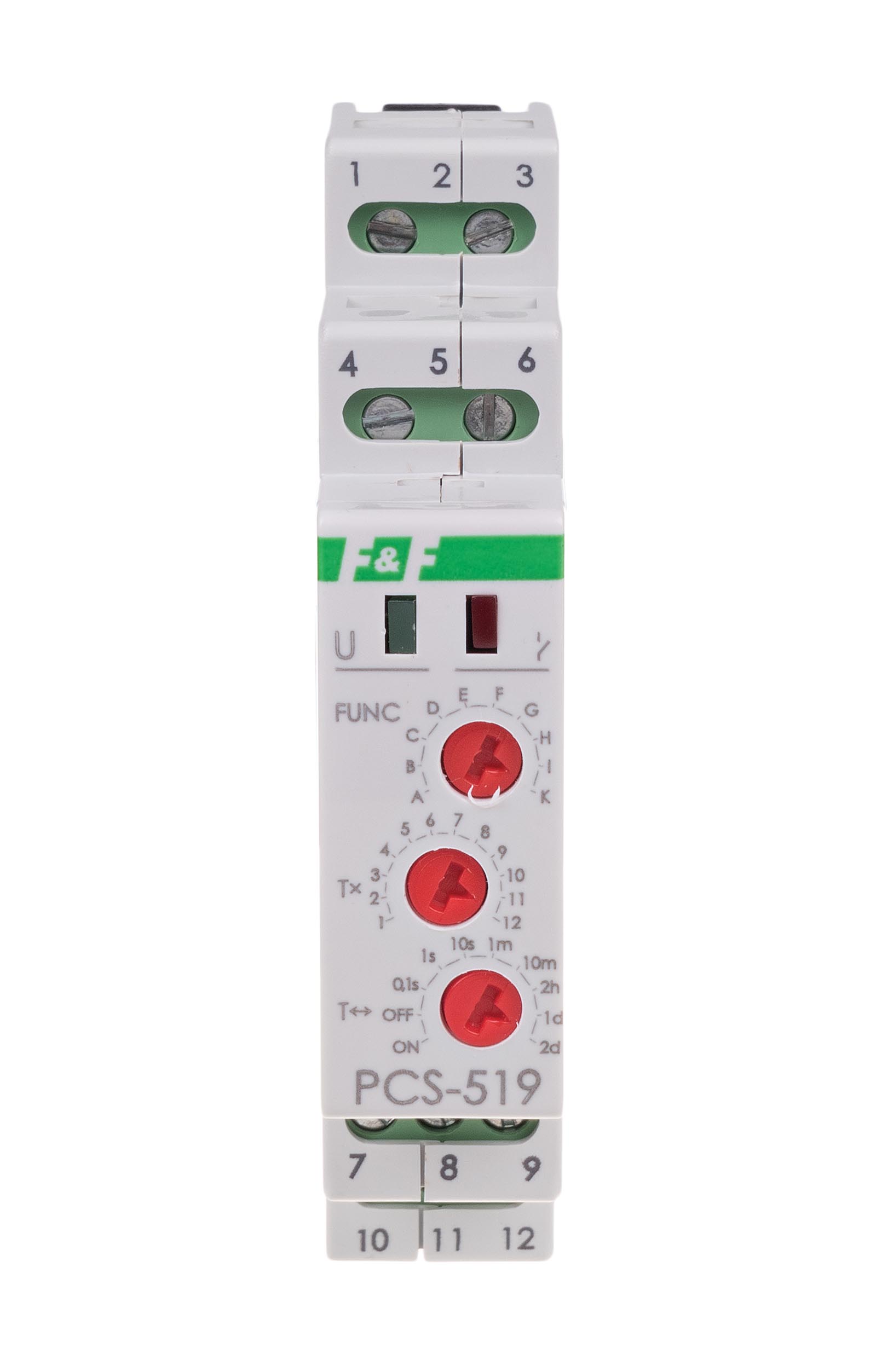

• Wybór funkcji: Funkcję pracy wybiera się za pomocą pokrętła na froncie urządzenia (oznaczone literami od A do J). Należy to zrobić przed podłączeniem zasilania lub wykonać restart urządzenia po zmianie trybu.
• Nastawa czasu: Czas końcowy jest iloczynem nastawy zakresu (pokrętło dolne) oraz nastawy płynnej (pokrętło środkowe, 1÷10).
• Wejście sterujące (S): Niektóre funkcje wymagają podania impulsu na zacisk sterujący. Pamiętaj, że w tym modelu sygnał sterujący musi mieć ten sam potencjał co napięcie zasilania (12V).
