Przekaźnik czasowy 4-funkcyjny F&F PCU-511 0,1s-576h 8A 1NO/NC 230V AC na szynę DIN

Przekaźnik czasowy 4-funkcyjny F&F PCU-511 0,1s-576h 8A 1NO/NC 230V AC na szynę DIN

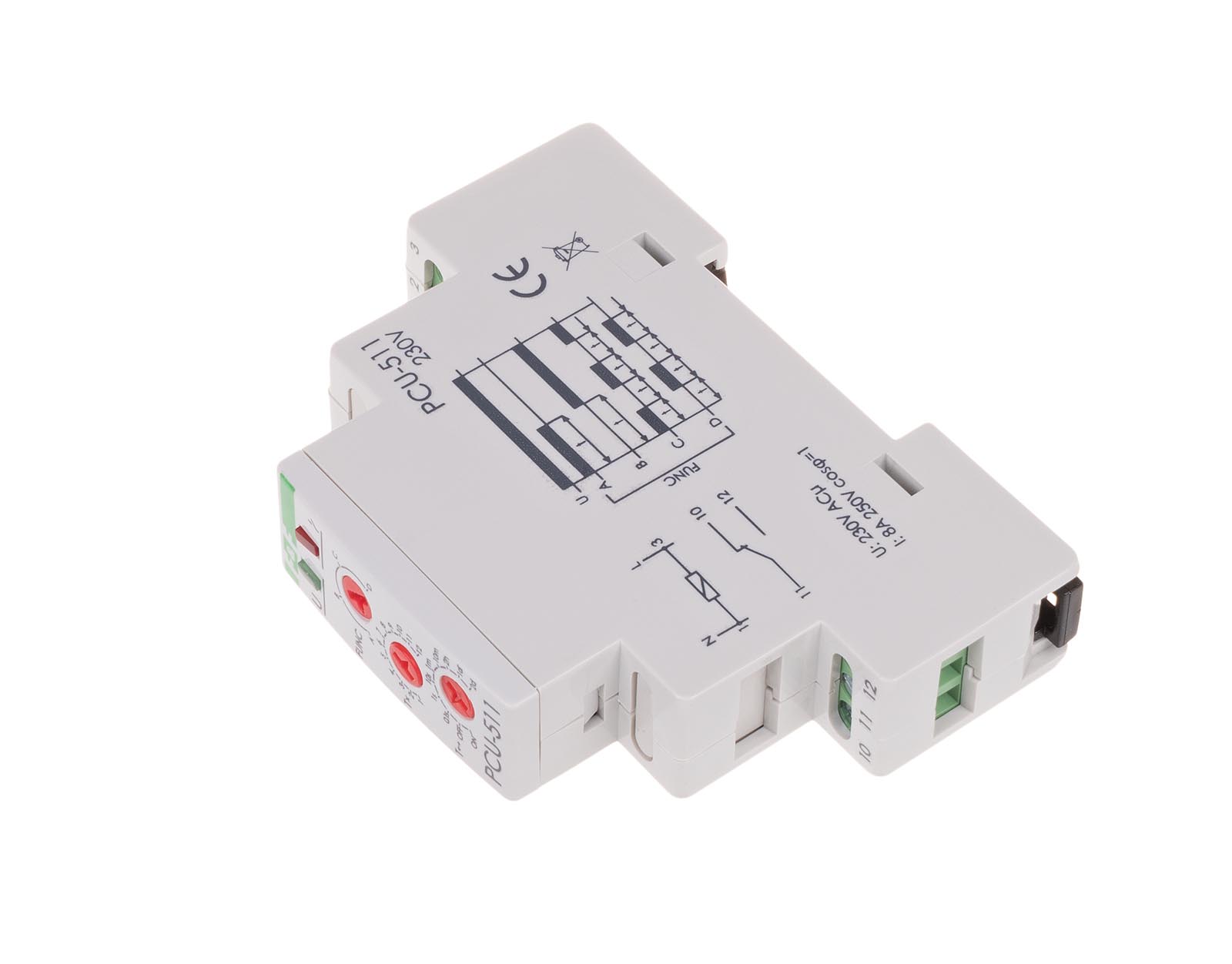

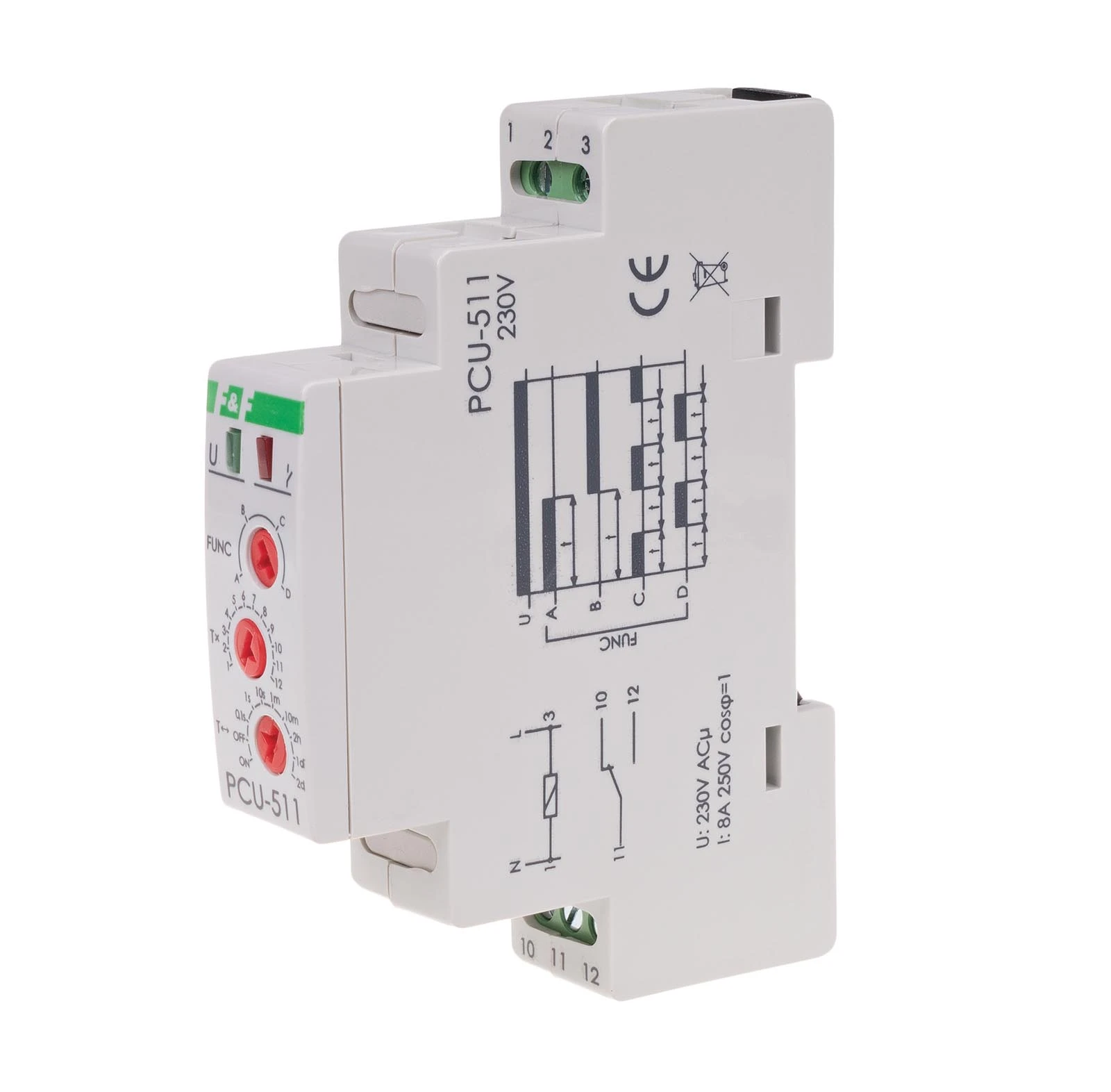

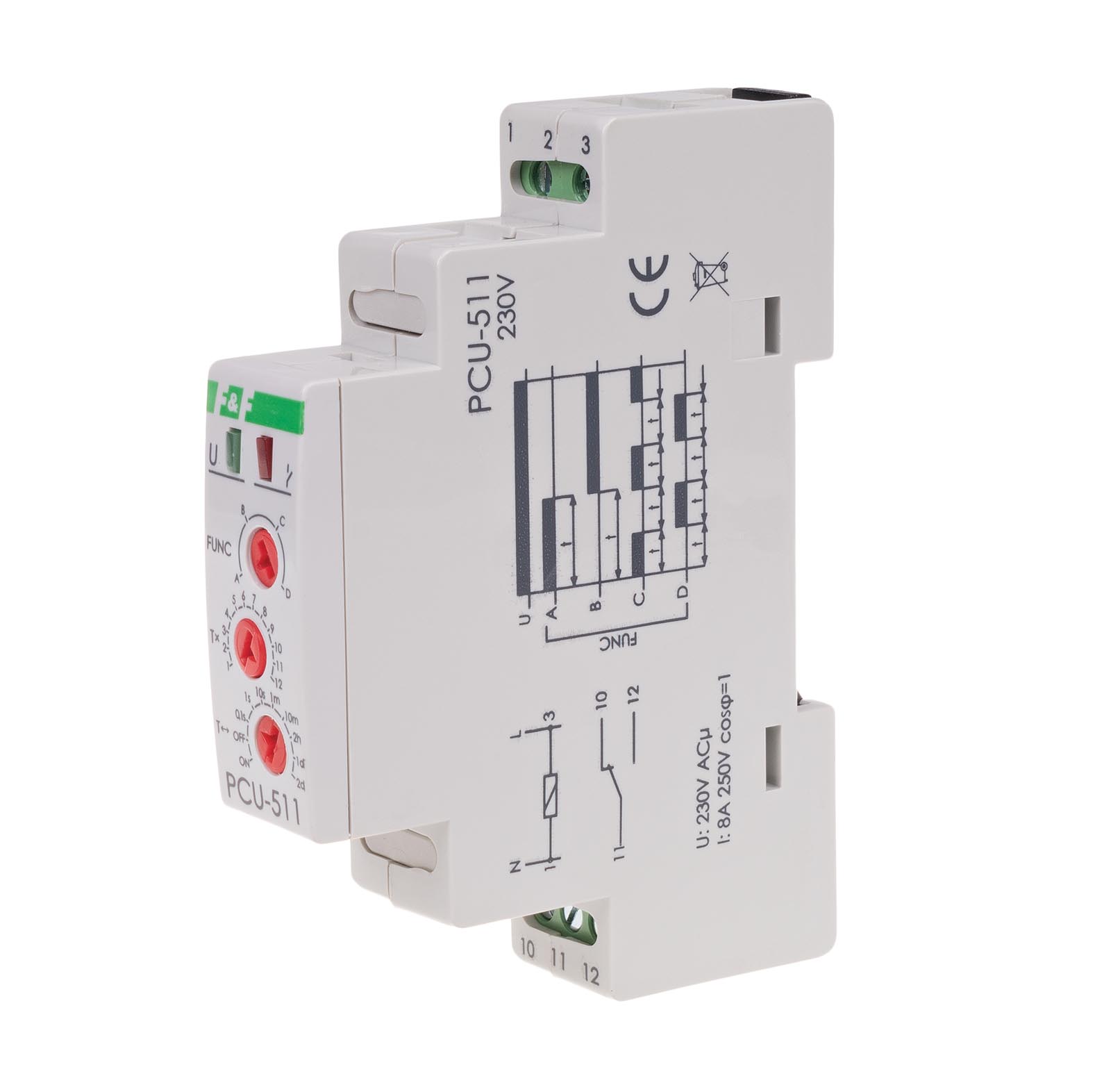

Przekaźnik czasowy PCU-511 to uniwersalne urządzenie modułowe przeznaczone do precyzyjnego sterowania czasowego w układach automatyki przemysłowej oraz domowej. Znajduje szerokie zastosowanie w instalacjach wentylacyjnych, grzewczych, systemach oświetleniowych oraz sygnalizacyjnych, gdzie wymagane jest cykliczne lub opóźnione przełączanie obwodów. Urządzenie zostało zaprojektowane do montażu na standardowej szynie DIN (TH-35), zajmując szerokość jednego modułu, co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.

Produkt charakteryzuje się bardzo szerokim zakresem nastawy czasu, od ułamków sekundy do wielu dni, co czyni go jednym z najbardziej elastycznych rozwiązań w swojej klasie. Czytelna sygnalizacja stanu pracy za pomocą diod LED (zielona dla zasilania oraz czerwona dla stanu styku) ułatwia diagnostykę i codzienną eksploatację instalacji.

Zestawienie funkcji czasowych:

• Opóźnione wyłączenie (A): po podaniu napięcia zasilającego styk zostaje przełączony, a po odmierzeniu nastawionego czasu t powraca do pozycji wyjściowej.
• Opóźnione załączenie (B): po podaniu napięcia zasilającego urządzenie odmierza czas t, a następnie przełącza styk w pozycję roboczą.
• Praca cykliczna - opóźnione wyłączanie (C): tryb realizowany w pętli z zachowaniem jednakowych odstępów czasu pracy i przerwy.
• Praca cykliczna - opóźnione załączanie (D): tryb cykliczny rozpoczynający się od przerwy w załączeniu styku.

Parametry techniczne:

• Napięcie zasilania: 230V AC
• Maksymalny prąd obciążenia: 8A
• Styk: 1 x przełączny (1P / NO/NC), separowany
• Zakres czasu pracy: od 0,1 sekundy do 576 godzin
• Sygnalizacja zasilania: dioda LED zielona
• Sygnalizacja stanu styku: dioda LED czerwona
• Pobór mocy: 0,8W
• Temperatura pracy: od minus 25 do 50 stopni
• Przyłącze: zaciski śrubowe 2,5 mm kwadratowych
• Montaż: szyna TH-35 (1 moduł)
• Stopień ochrony: IP20

Informacje dla instalatora

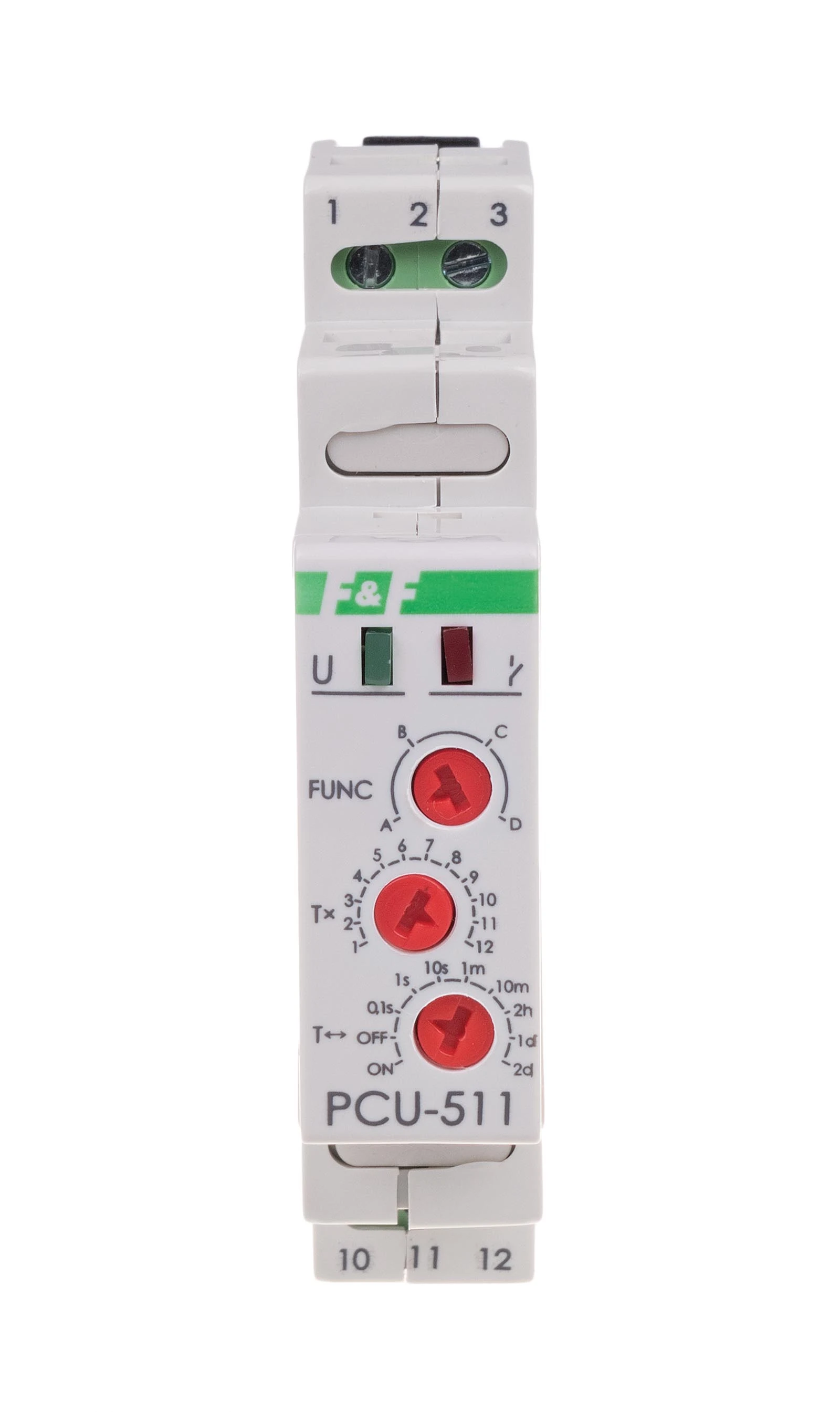

Urządzenie posiada pokrętła nastawcze na przednim panelu, które umożliwiają wybór jednego z ośmiu podzakresów czasowych oraz płynną regulację wartości czasu w skali od 1 do 12. Ważną cechą przekaźnika PCU-511 jest blokada zmiany trybu pracy przy włączonym zasilaniu – każda zmiana zakresu czasowego lub funkcji wymaga zresetowania urządzenia poprzez odłączenie i ponowne podanie napięcia. Przekaźnik pozwala również na trwałe załączenie lub wyłączenie styku (funkcje ON/OFF) przy włączonym zasilaniu, co jest przydatne podczas testowania poprawności wykonanych połączeń w szafie sterowniczej.
