Przekaźnik czasowy 4-funkcyjny F&F PCU-511DUO 0,1s-576h 8A 1NO/NC 230V AC, 24V AC/DC na szynę DIN

Przekaźnik czasowy 4-funkcyjny F&F PCU-511DUO 0,1s-576h 8A 1NO/NC 230V AC, 24V AC/DC na szynę DIN

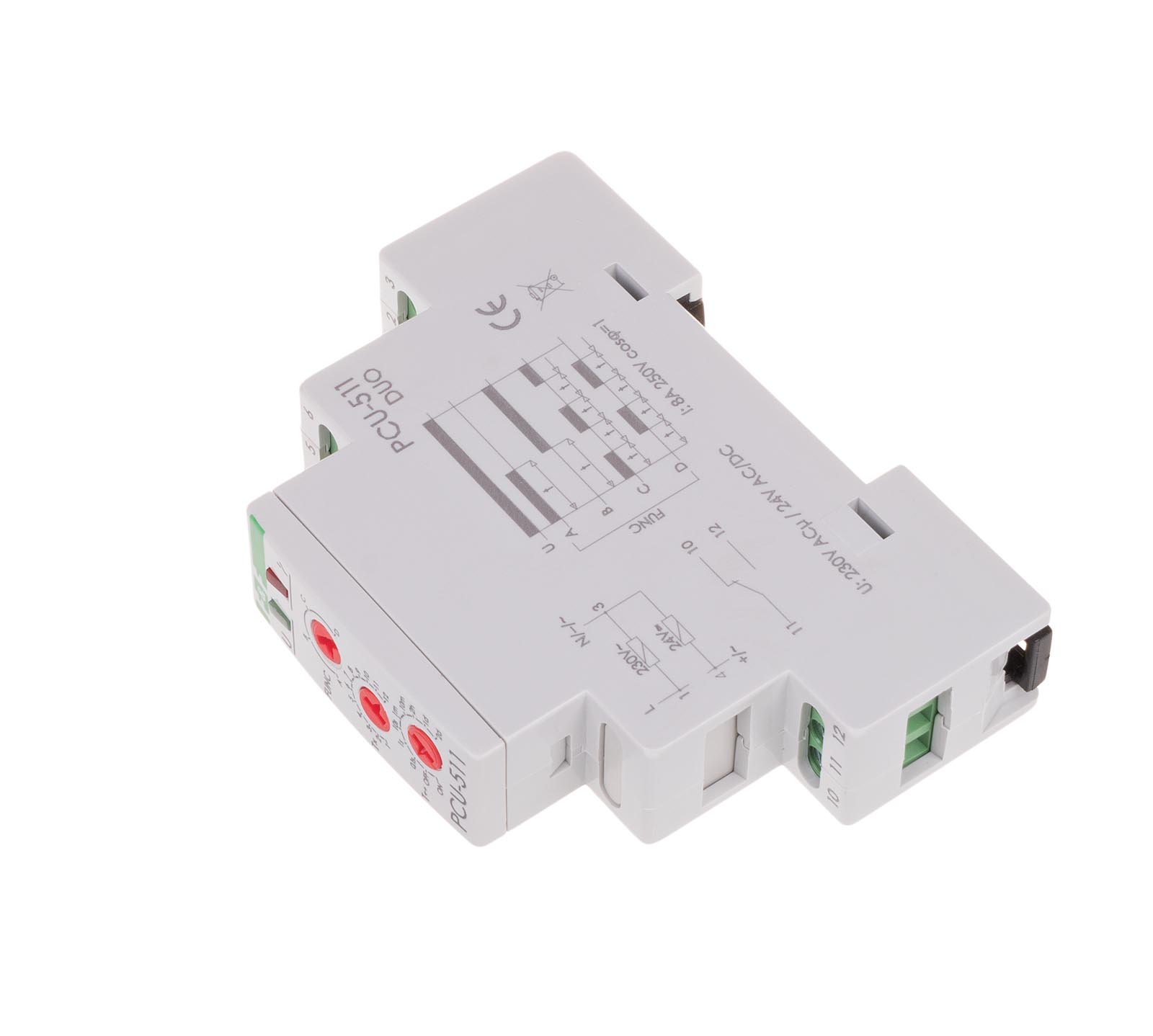

Przekaźnik czasowy F&F PCU-511 DUO 8A 1P 230V AC, 24V AC/DC 0,1s-576h 4-funkcyjny na szynę DIN

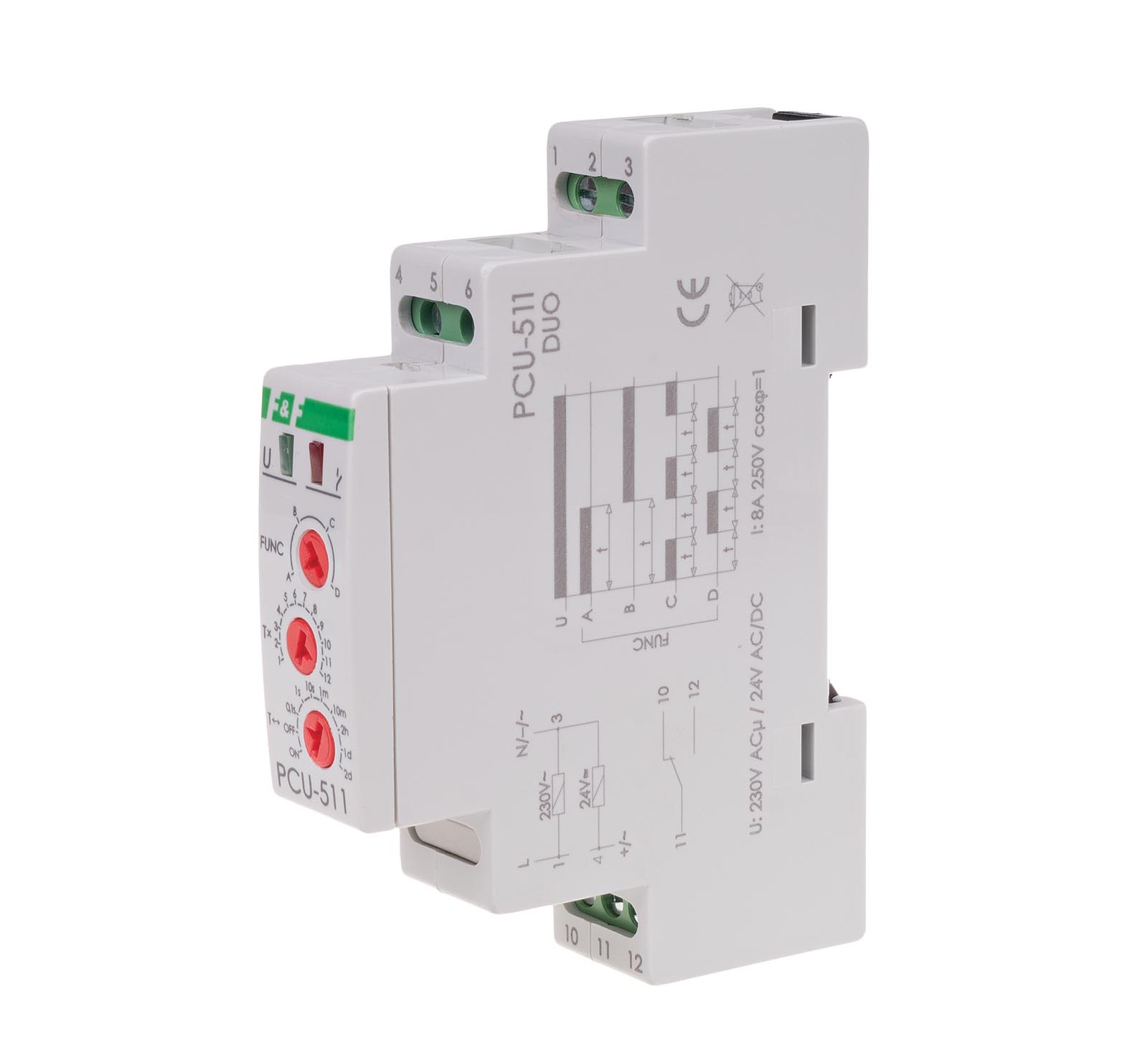

4-funkcyjny przekaźnik czasowy PCU-511 DUO 24/230V jest przeznaczony do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

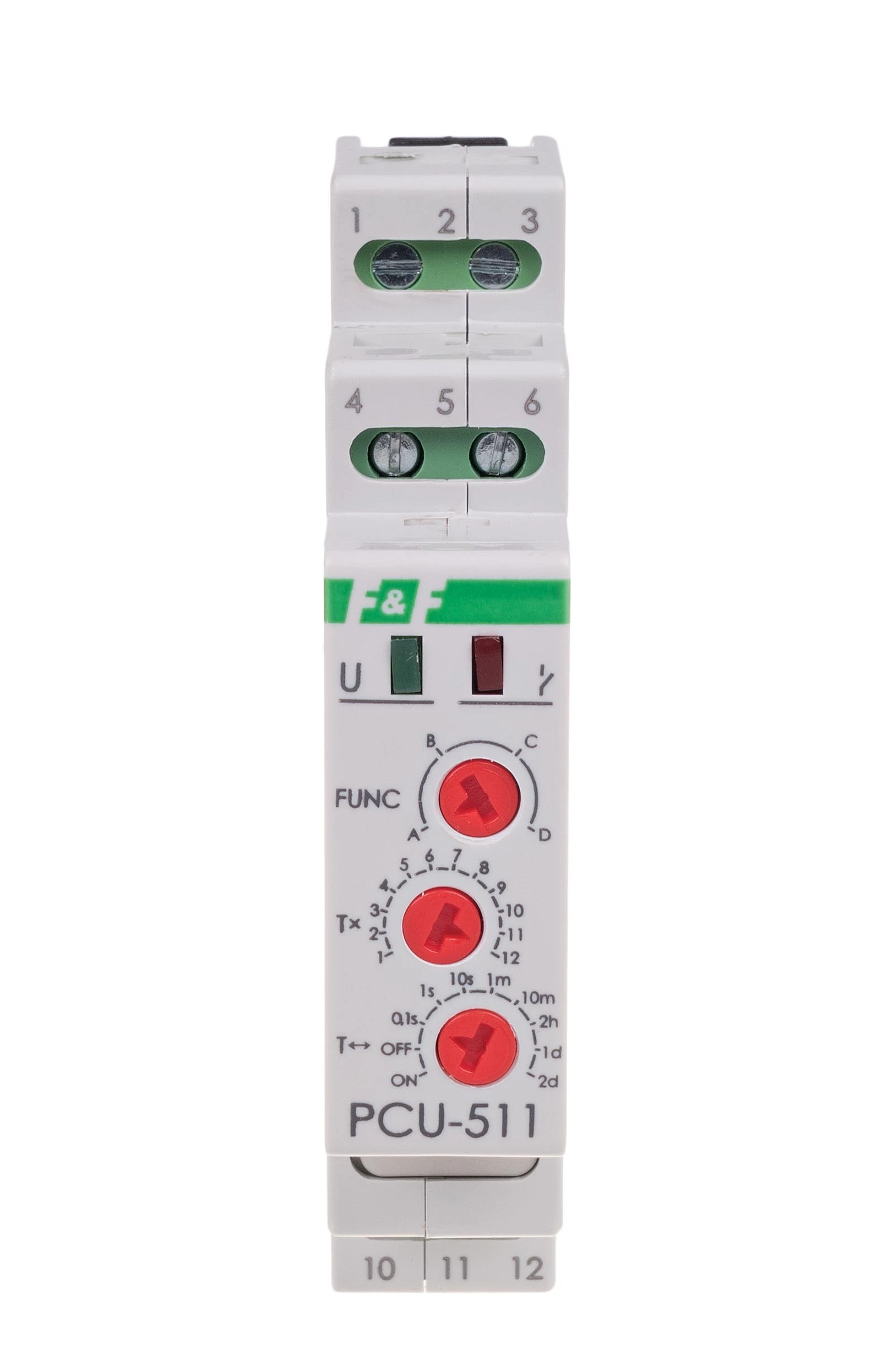

Przekaźnik PCU-511 DUO jest przystosowany do pracy na napięciach 230V AC oraz 24V AC/DC. Posiada 1 separowany styk przełączny NO/NC oraz zakres nastaw w zakresie od 0,1s do 24dni. Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych.

Funkcje pracy:
A. OPÓŹNIONE WYŁĄCZENIE Do czasu załączenia przekaźnika wyjście pozostaje otwarte. Po podaniu napięcia zasilającego (świeci LED zielona) wyjście zostanie zamknięte i następuje odmierzanie nastawionego czasu pracy „t” (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
B. OPÓŹNIONE ZAŁĄCZENIE Po podaniu napięcia zasilającego (świeci LED zielona U) wyjście pozostaje otwarte i następuje odmierzanie nastawionego czasu pracy „t”. Po odmierzeniu czasu „t” następuje załączenie wyjścia (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
C. OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
D. OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.

Aparat jest przystosowany do montażu w rozdzielnicach modułowych z szyną montażową 35mm.

Uwaga!

• Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
• Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
• Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Instrukcja obsługi
>> Instrukcja PCU-511 DUO pl

Schemat
