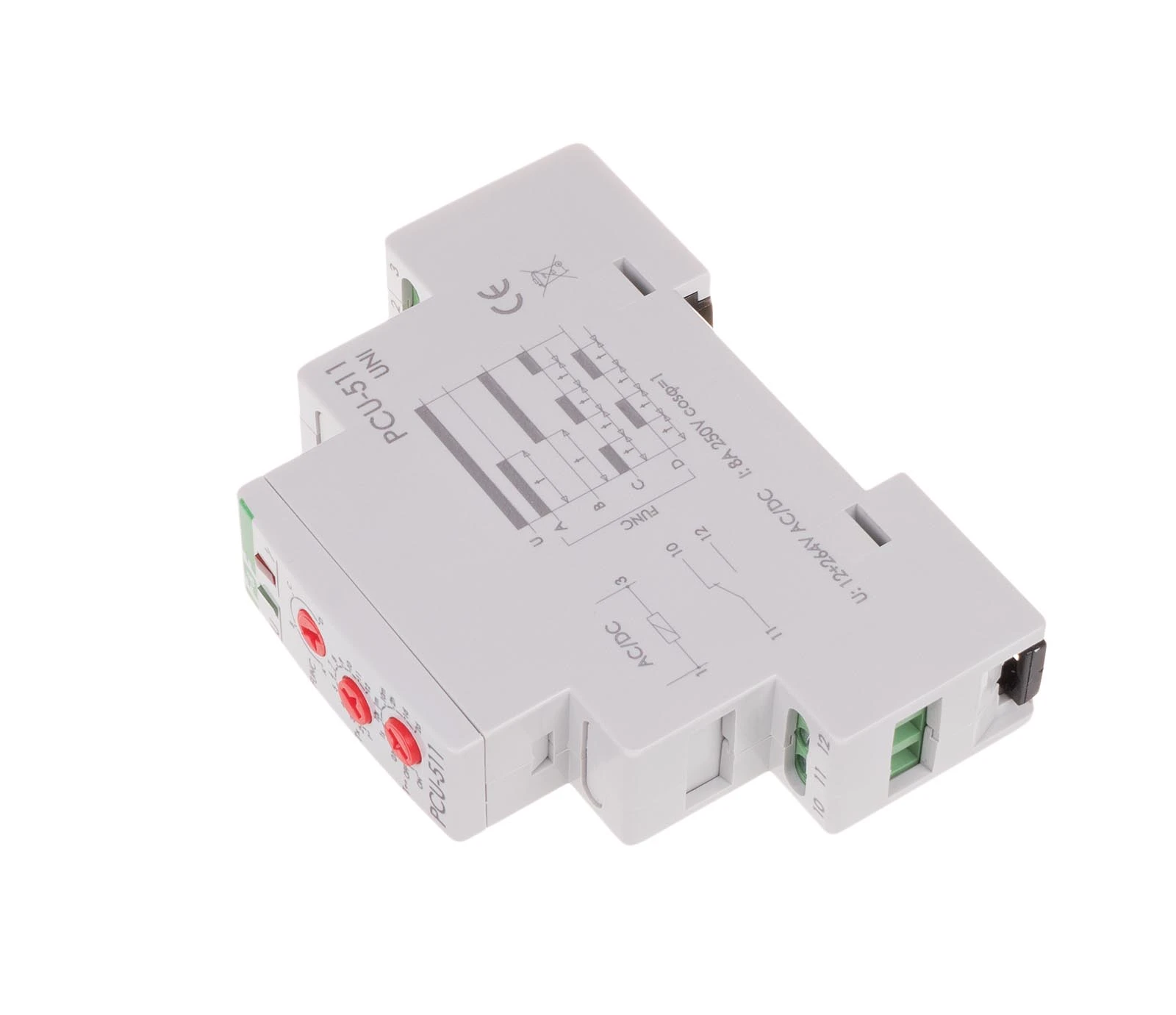

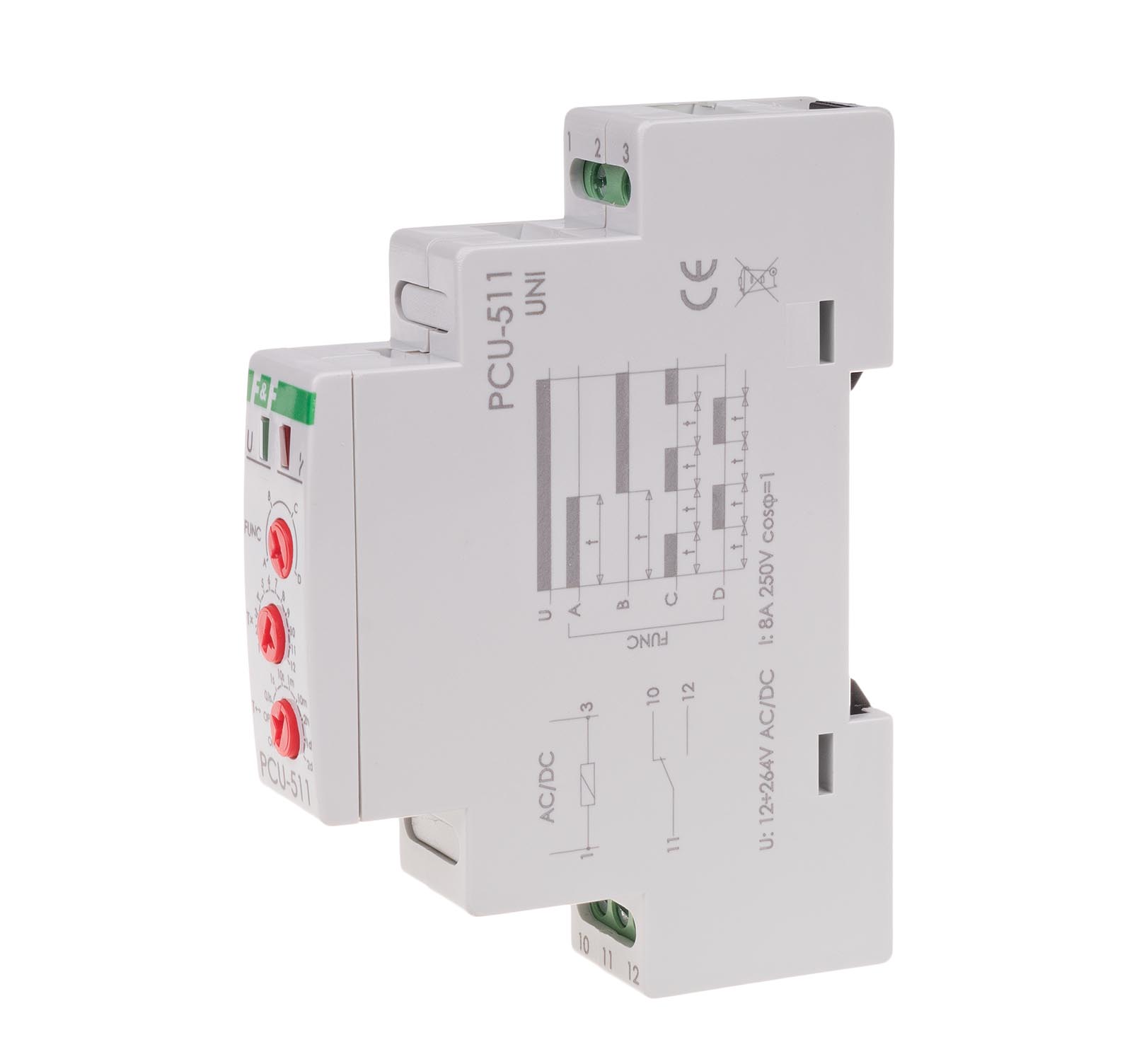

Przekaźnik czasowy 4-funkcyjny F&F PCU-511UNI 0,1s-576h 8A 1NO/NC 12-264V AC/DC na szynę DIN

Przekaźnik czasowy 4-funkcyjny F&F (PCU-511UNI) – Uniwersalny

Model PCU-511UNI to jeden z najbardziej wszechstronnych przekaźników czasowych w ofercie F&F. Dzięki uniwersalnemu zasilaniu (UNI) oraz szerokiemu zakresowi nastaw czasu (od ułamka sekundy do ponad trzech tygodni), urządzenie to znajduje zastosowanie w niemal każdym systemie automatyki, gdzie wymagane jest precyzyjne sterowanie czasowe.

Specyfikacja techniczna:

• Napięcie zasilania: 12 ÷ 264 V AC/DC (pełna uniwersalność)
• Maksymalny prąd obciążenia: 8 A (AC-1)
• Konfiguracja styku: 1 × NO/NC (przełączny)
• Zakres czasowy: 0,1 s ÷ 576 h (24 dni)
• Liczba funkcji: 4 (najpopularniejsze tryby pracy)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Sygnalizacja: LED zielona (zasilanie), LED czerwona (stan styku)

Opis dostępnych funkcji:

Urządzenie realizuje cztery kluczowe tryby pracy, wybierane pokrętłem na froncie obudowy:

1. Opóźnione załączenie: Po podaniu napięcia zasilania styk pozostaje w pozycji spoczynkowej przez czas t, po czym zostaje przełączony.
2. Opóźnione wyłączenie: Po podaniu napięcia zasilania styk zostaje natychmiast przełączony, a po odliczeniu czasu t wraca do pozycji spoczynkowej.
3. Praca cykliczna (od przerwy): Przekaźnik cyklicznie przełącza styk w sekwencji: przerwa o czasie t -> załączenie o czasie t.
4. Praca cykliczna (od załączenia): Przekaźnik cyklicznie przełącza styk w sekwencji: załączenie o czasie t -> przerwa o czasie t.

Kluczowe właściwości:

• Szeroki zakres czasu: 10 podzakresów pozwala na bardzo precyzyjne ustawienie krótkich impulsów (sekundy) oraz bardzo długich procesów (dni).
• Zasilanie UNI: Możliwość pracy zarówno w instalacjach 230 V AC, jak i niskonapięciowych systemach 12 V lub 24 V.

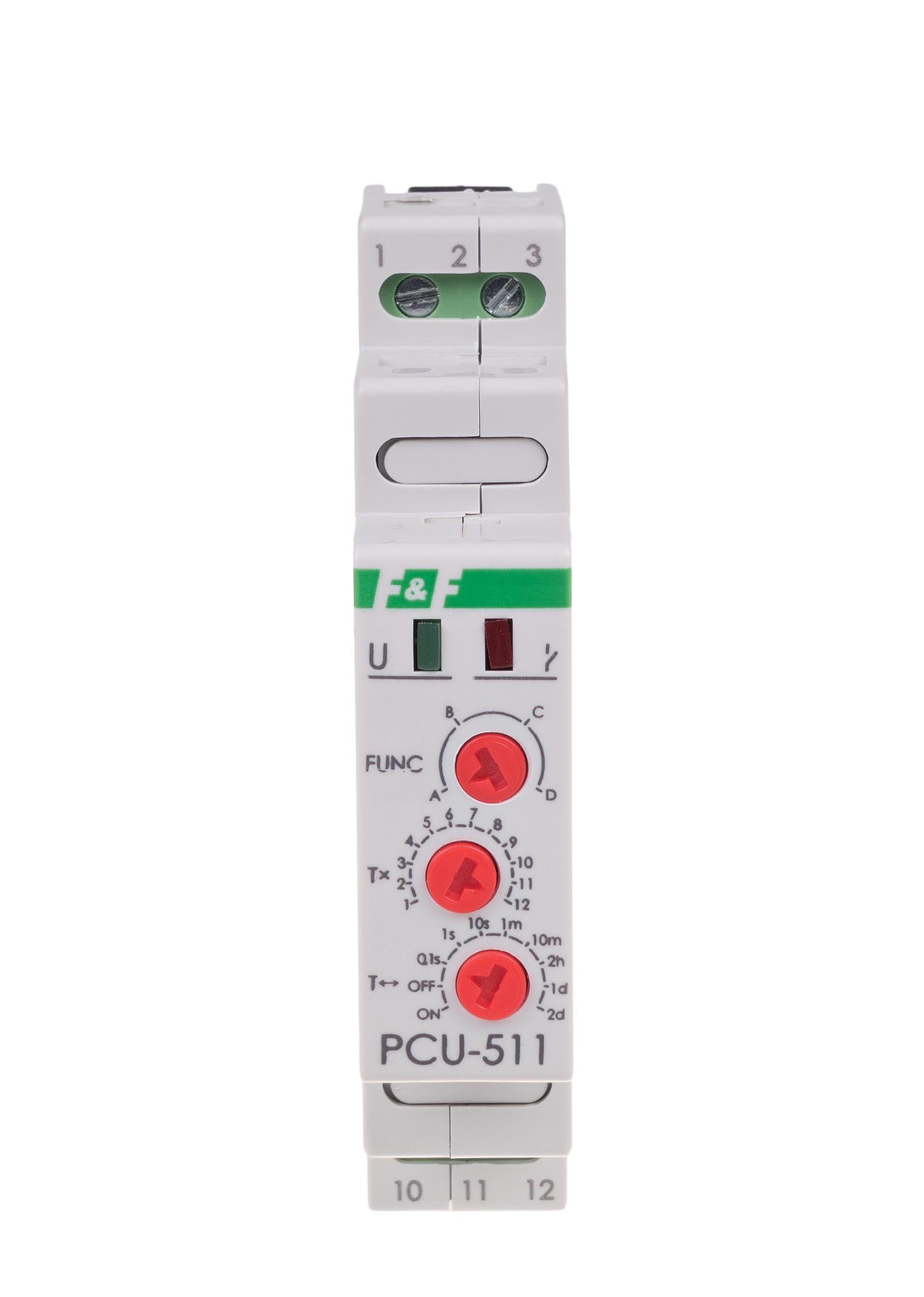

• Intuicyjna konfiguracja: Trzy pokrętła na panelu frontowym (funkcja, zakres czasu, mnożnik czasu) pozwalają na nastawę parametrów bez użycia narzędzi.

Zastosowanie:

• Wentylacja: Opóźnione wyłączanie wentylatora w łazience po zgaszeniu światła.
• Linie produkcyjne: Sterowanie czasem pracy podajników lub dozowników.
• Systemy nawadniania: Cykliczne załączanie pomp lub elektrozaworów o określonych porach.

Wskazówki instalacyjne:

• Ustawianie czasu: Wybrany czas całkowity to iloczyn nastawy zakresu (np. 1m) oraz nastawy płynnej (np. 0,5), co daje 30 sekund.
• Zmiana funkcji: Zaleca się wykonywanie zmiany funkcji przy odłączonym napięciu zasilania, aby urządzenie poprawnie zainicjowało nowy tryb pracy.
• Ochrona styków: Przy sterowaniu urządzeniami indukcyjnymi (silniki, cewki styczników) warto zastosować układ gasikowy RC, aby chronić styk 8 A.
