Przekaźnik czasowy F&F PCU-520 2x8A 2P 230V AC 0,1sek-576h 4-funkcyjny 2-czasowy na szynę DIN

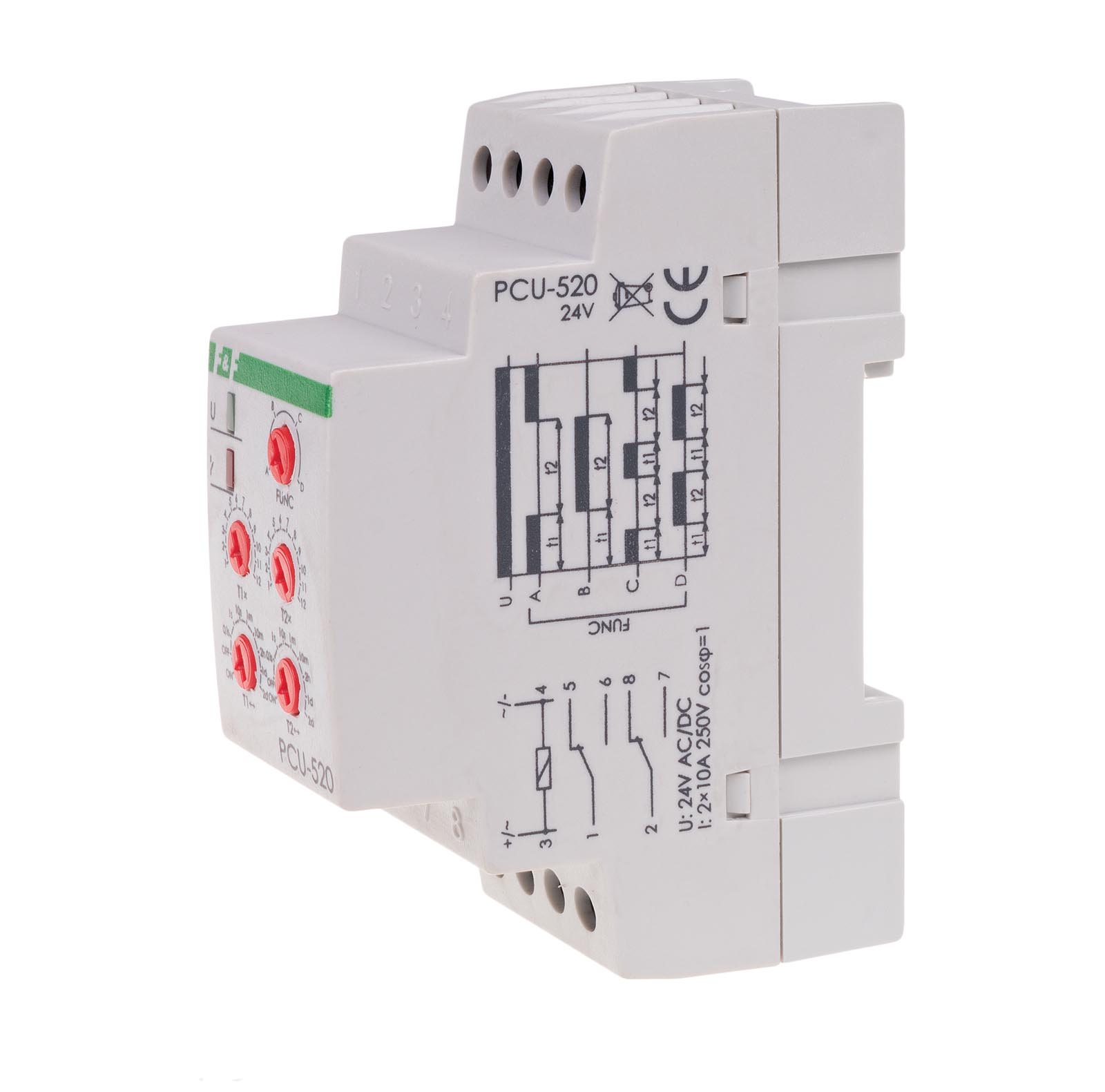

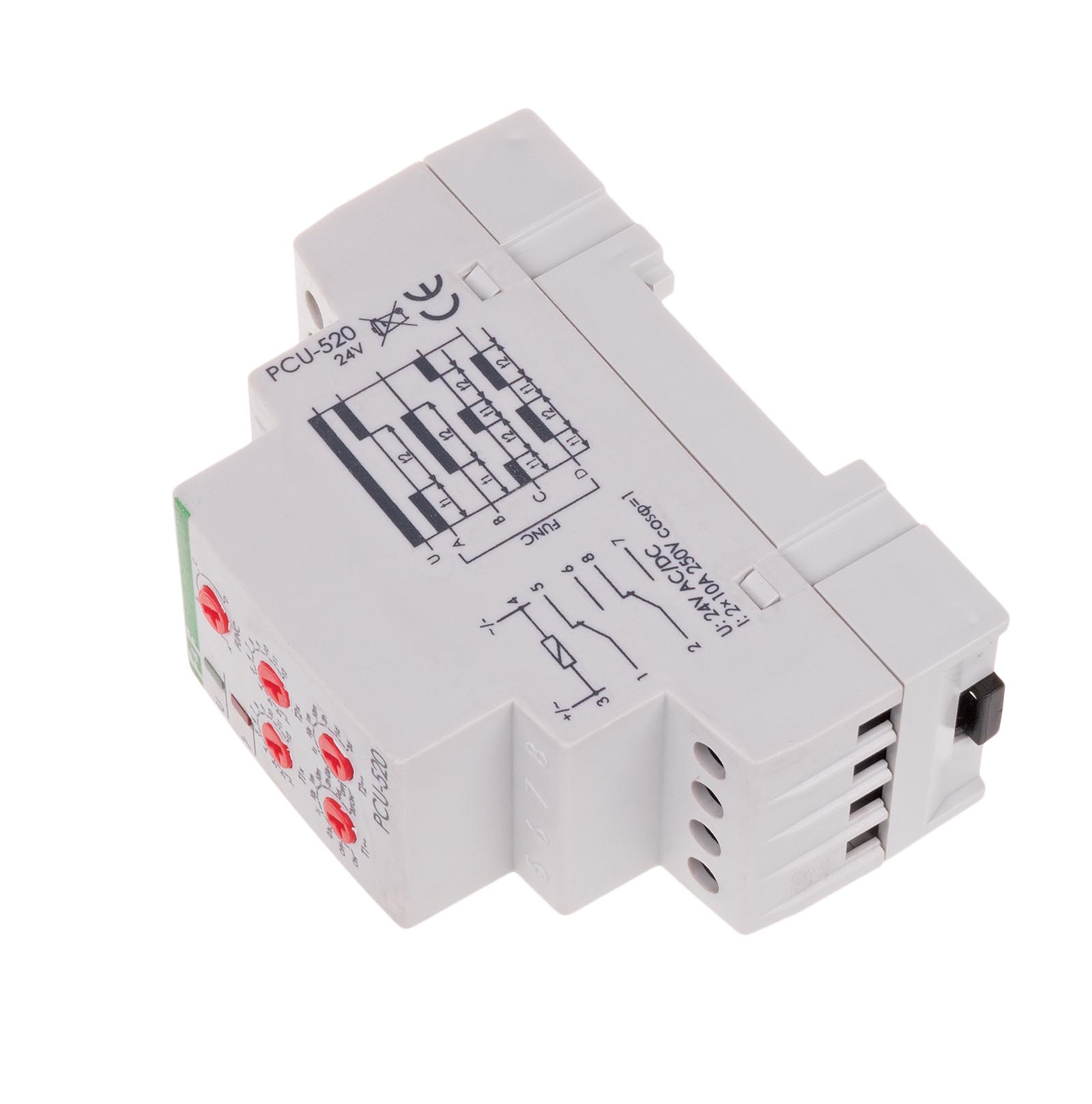

4-funkcyjny przekaźnik czasowy PCU-520 230V jest przeznaczony do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

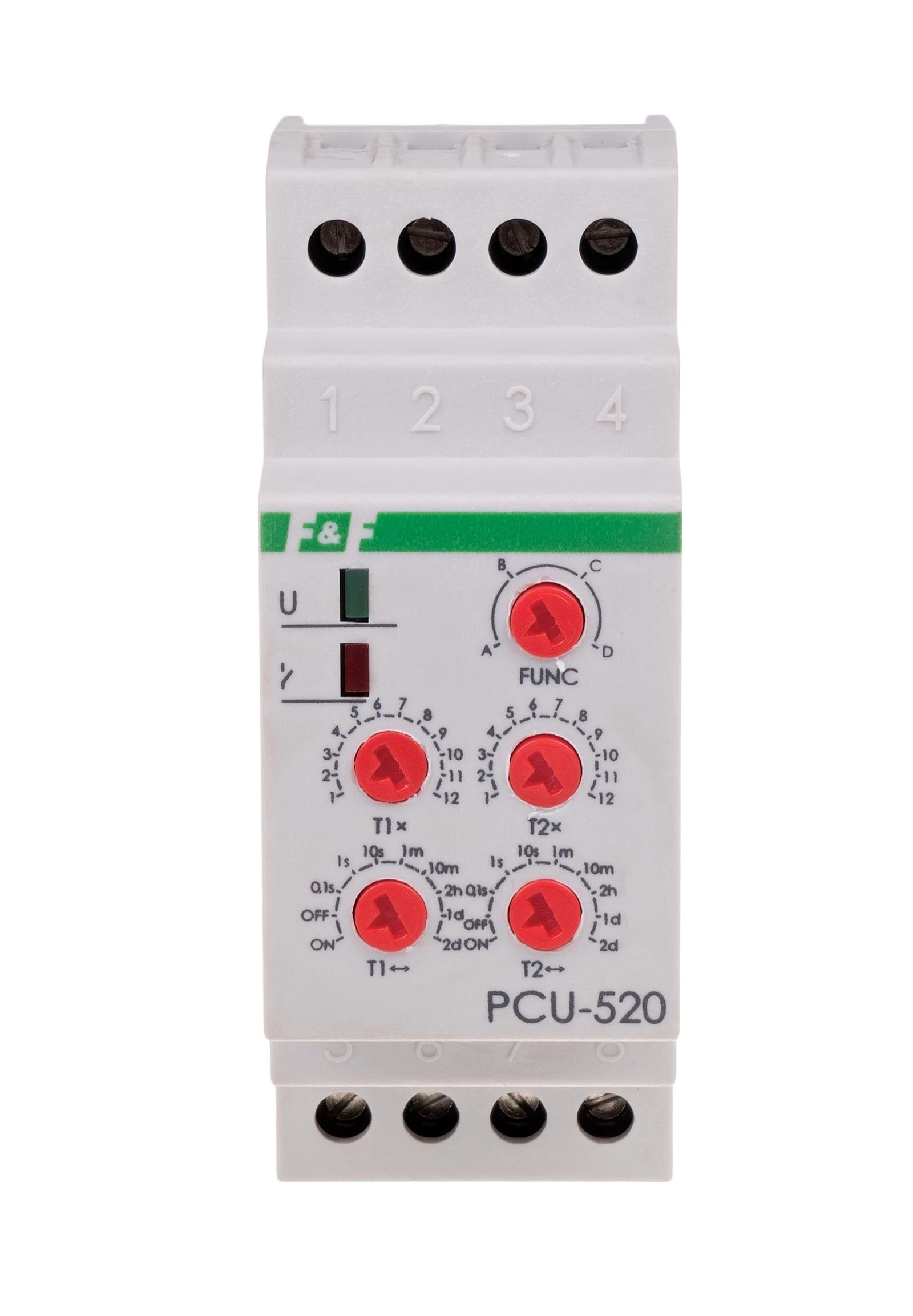

Przekaźnik PCU-520 jest przystosowany do pracy na napięciu 230V AC. Posiada 2 separowane styki przełączne NO/NC, odrębną nastawę dwóch czasów t1 i t2 (czasu pracy i czasu przerwy) oraz zakres nastaw w zakresie od 0,1s do 24dni. Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych.

Funkcje pracy:
A. OPÓŹNIONE WYŁĄCZENIE Do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7 Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
B. OPÓŹNIONE ZAŁĄCZENIE Po podaniu napięcia zasilającego styki pozostają w pozycji 1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
C. OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
D. OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.

Aparat jest przystosowany do montażu w rozdzielnicach modułowych z szyną montażową 35mm.

Uwaga!

• Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
• Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
• Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Instrukcja obsługi
>> Instrukcja PCU-520 pl

Schemat
