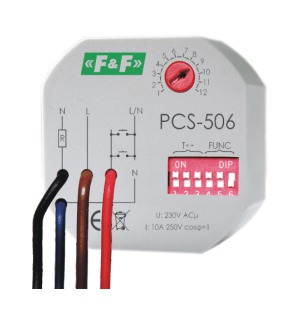

Przekaźnik czasowy 8-funkcyjny F&F PCS-506 0,1s-24h 10A 1NO 230V AC z wejściem START, RESET na szynę DIN

Przekaźnik czasowy 8-funkcyjny F&F (PCS-506) – Wielofunkcyjny, 230 V AC

Model PCS-506 to wszechstronny, elektroniczny przekaźnik czasowy, który dzięki 8 dostępnym funkcjom pracy może realizować niemal dowolny scenariusz automatyki budynkowej lub przemysłowej. Urządzenie wyróżnia się dedykowanymi wejściami START oraz RESET, co pozwala na interaktywne sterowanie cyklami czasowymi za pomocą zewnętrznych przycisków lub czujników.

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Styk wyjściowy: 1 × NO (normalnie otwarty, separowany galwanicznie)
• Maksymalny prąd obciążenia: 10 A (AC-1)
• Zakres czasowy: 0,1 s ÷ 24 h (podzielony na 5 podzakresów)
• Liczba funkcji: 8 (wybierane pokrętłem)
• Wejścia sterujące: START (wyzwalanie), RESET (zerowanie/zatrzymanie)
• Sygnalizacja: LED zielona (zasilanie), LED czerwona (stan styku/odliczanie)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Przegląd funkcji (8 trybów):

1. Opóźnione załączenie: Odmierza czas po podaniu sygnału START i załącza styk.
2. Opóźnione wyłączenie: Załącza styk natychmiast po sygnale START i wyłącza po czasie t.
3. Praca cykliczna (od przerwy): Zaczyna od przerwy, potem załącza styk i powtarza cykl.
4. Praca cykliczna (od załączenia): Zaczyna od załączenia styku, potem przerwa i powtarza cykl.
5. Generowanie impulsu 0,5s: Po zadanym czasie t generuje krótki impuls (np. do dzwonka).
6. Praca jednorazowa (t): Wyzwalana zboczem narastającym sygnału START.
7. Praca jednorazowa (t) – zbocze opadające: Wyzwalana po zaniku sygnału na wejściu START.
8. Przekaźnik bistabilny (z ograniczeniem czasowym): START załącza, START wyłącza, ale po czasie t wyłączy się automatycznie.

Kluczowe właściwości i wejścia sterujące:

• Wejście START: Służy do wyzwalania wybranej funkcji czasowej. W zależności od trybu może reagować na podanie napięcia lub jego zanik.
• Wejście RESET: Natychmiast przerywa odliczanie czasu i przywraca przekaźnik do stanu początkowego (styk rozwarty), bez względu na stan wejścia START.
• Pamięć stanu: Przekaźnik jest monostabilny – zanik zasilania głównego resetuje urządzenie.
• Uniwersalność: Dzięki stykowi 10 A może sterować bezpośrednio oświetleniem, wentylatorami lub cewkami większych styczników.

Zastosowanie:

• Systemy wentylacji: Opóźnione wyłączenie wentylatora w łazience (funkcja wyzwalana włącznikiem światła).
• Linie produkcyjne: Czasowe sterowanie podajnikami z możliwością awaryjnego zatrzymania wejściem RESET.
• Oświetlenie: Automatyczne gaszenie światła na klatkach schodowych lub w magazynach po określonym czasie.
• Sygnalizacja: Generowanie cyklicznych sygnałów dźwiękowych lub świetlnych.

Wskazówki instalacyjne:

• Ustawianie parametrów: Na panelu czołowym znajdują się trzy pokrętła:
  • F: Wybór jednej z ośmiu funkcji.
  • T: Wybór zakresu czasowego (mnożnik).
  • x: Nastawa płynna czasu (0,1 - 1,2).
• Okablowanie: Wejścia START i RESET są sterowane napięciem zasilania (L). Nie wolno podawać na nie napięcia z innej fazy niż ta, którą zasilany jest zacisk L przekaźnika.
• Separacja: Styk wyjściowy (zaciski 11-12) jest odizolowany, co pozwala na sterowanie obwodem o innym napięciu (np. 24 V DC), mimo zasilania przekaźnika z 230 V AC.
