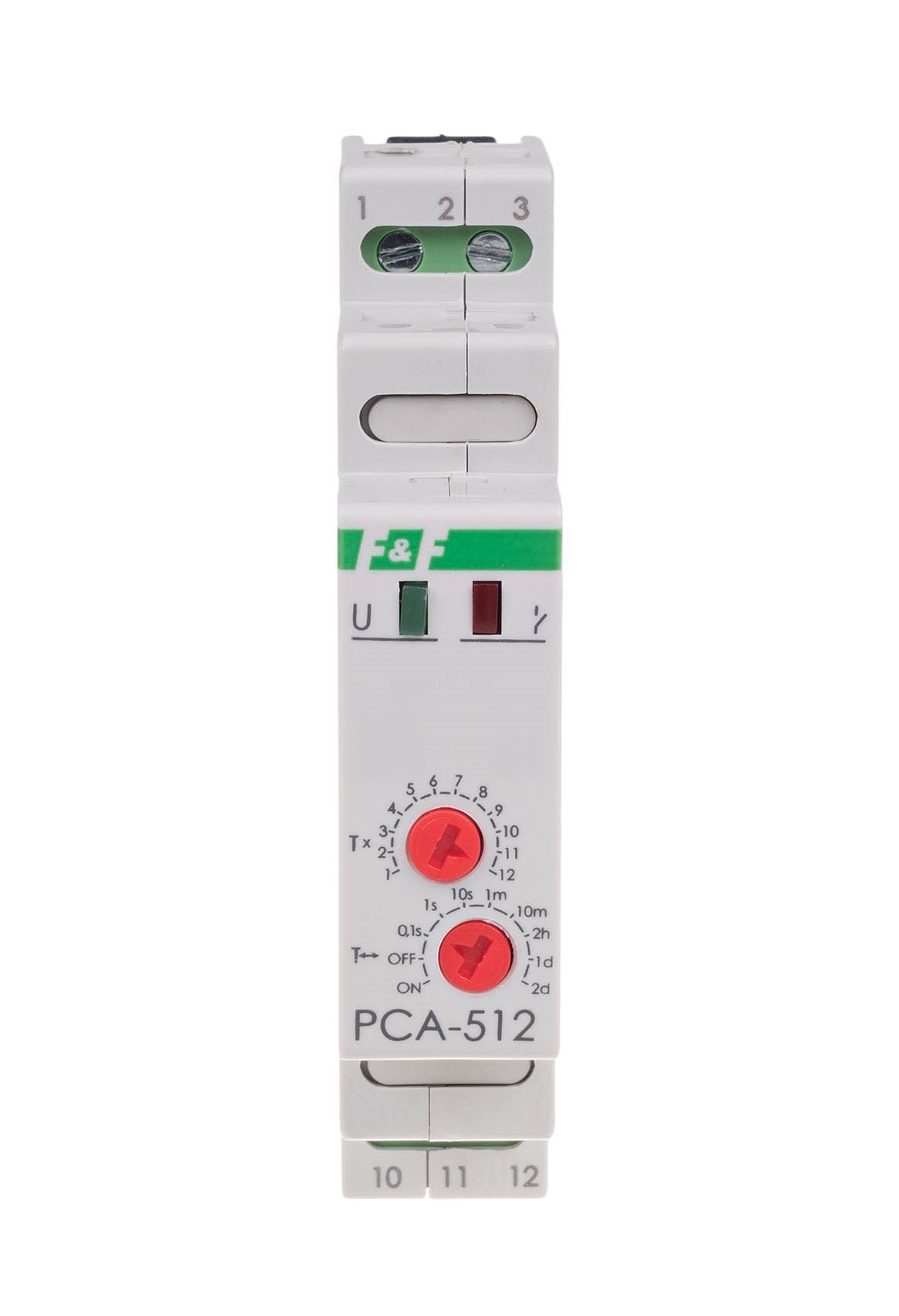

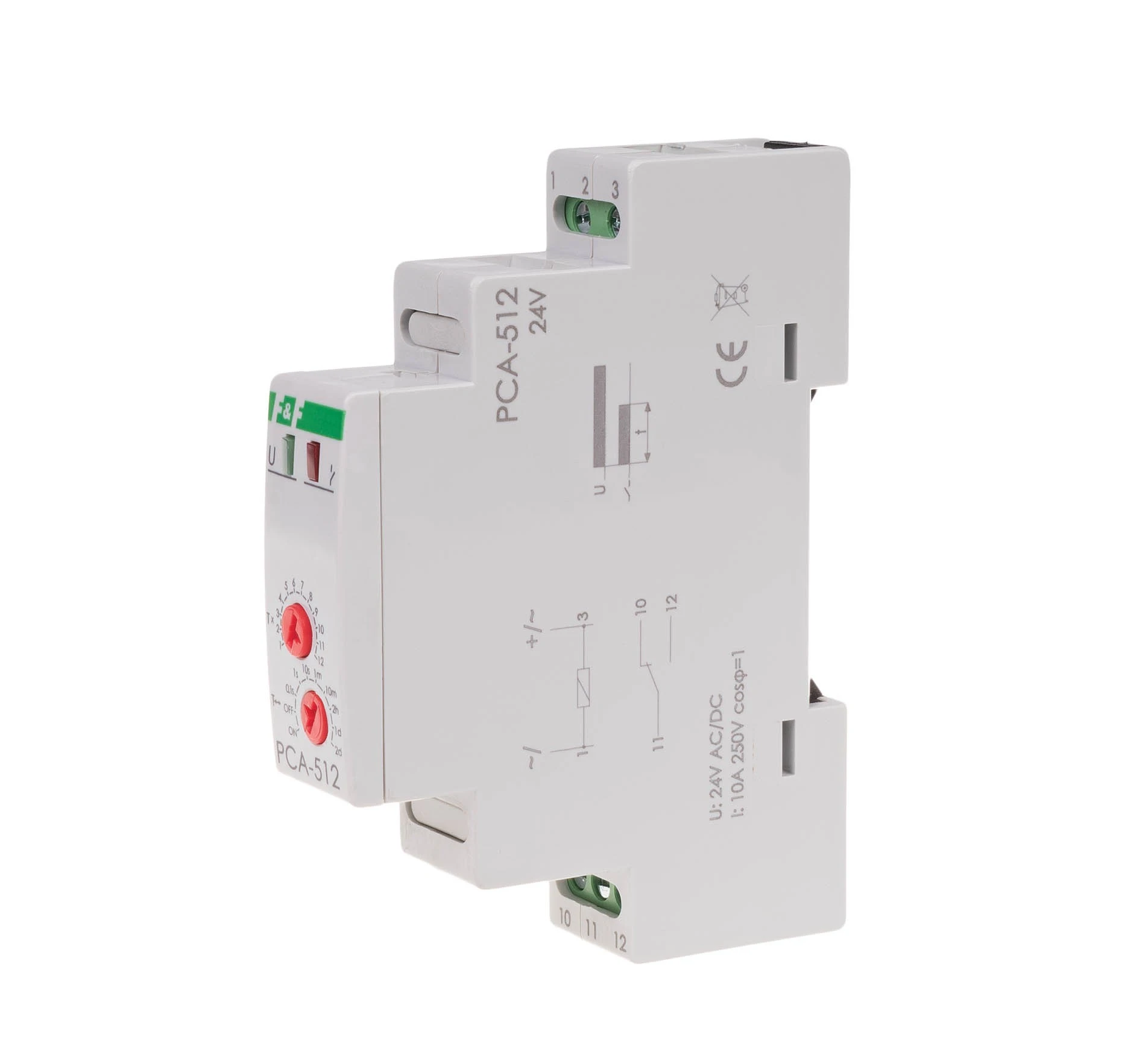

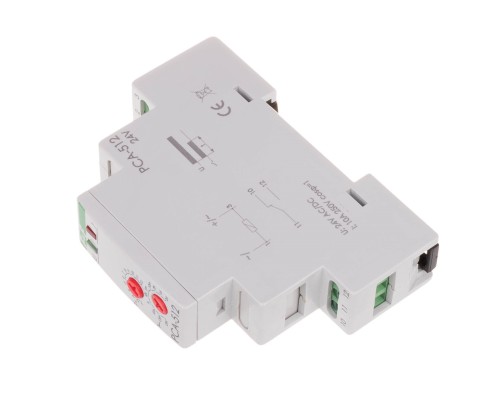

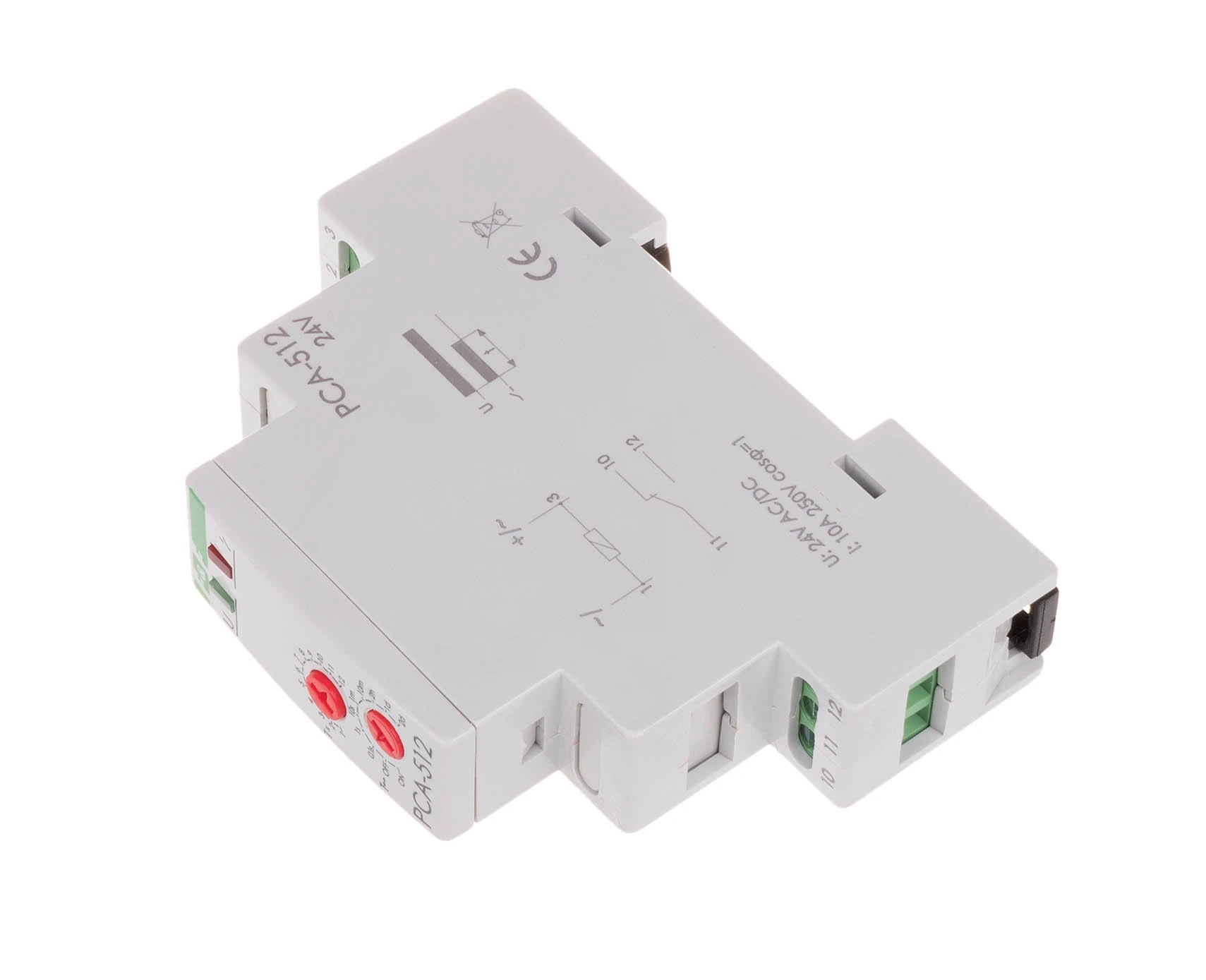

Przekaźnik czasowy awersyjny F&F PCA-512-24V 0,1s-576h 8A1NO/NC 24V AC/DC opóźnione wyłączenie na szynę DIN

Przekaźnik czasowy awersyjny F&F (PCA-512-24V) – Opóźnione wyłączenie

Model PCA-512-24V to wyspecjalizowany przekaźnik czasowy realizujący funkcję opóźnionego wyłączenia (awersyjną). Urządzenie pozwala na podtrzymanie zasilania odbiornika przez ściśle określony czas po rozwarciu styku sterującego. Dzięki szerokiemu zakresowi nastaw (od ułamka sekundy do ponad 20 dni) oraz uniwersalnemu zasilaniu niskonapięciowemu, jest to niezwykle wszechstronny element systemów sterowania 24 V.

Specyfikacja techniczna:

• Napięcie zasilania: 24 V AC/DC
• Tryb pracy: Opóźnione wyłączenie (awersyjny)
• Zakres nastawy czasu: 0,1 s ÷ 576 h (24 dni)
• Styk wyjściowy: 1 × NO/NC (przełączny)
• Maksymalny prąd obciążenia: 8 A (AC-1)
• Sygnalizacja: LED zielona (zasilanie), LED czerwona (stan styku/odmierzanie czasu)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Przyłącze: Zaciski śrubowe 2,5 mm2

Zasada działania (Funkcja awersyjna):

Działanie przekaźnika PCA-512-24V opiera się na sygnale sterującym (podanym np. przez przycisk):

1. Podanie napięcia sterującego na wejście S powoduje natychmiastowe załączenie przekaźnika (styk 11-12 zostaje przełączony na 11-10).
2. W momencie zdjęcia napięcia z wejścia sterującego, urządzenie rozpoczyna odliczanie ustawionego czasu t.
3. Po upływie czasu t przekaźnik wyłącza się (wraca do pozycji spoczynkowej).
4. Podanie sygnału sterującego w trakcie odliczania czasu powoduje zresetowanie cyklu i rozpoczęcie odmierzania od nowa po ponownym zdjęciu sygnału.

Zastosowanie:

• Systemy wentylacji: Podtrzymanie pracy wentylatora w łazience lub kuchni przez kilka minut po wyłączeniu światła.
• Układy bezpieczeństwa: Opóźnione wyłączenie maszyn lub systemów chłodzenia po zatrzymaniu procesu głównego.
• Oświetlenie: Sterowanie oświetleniem na klatkach schodowych lub w korytarzach, gdzie wymagane jest podtrzymanie światła po puszczeniu przycisku.
• Automatyka przemysłowa: Realizacja logiki czasowej w szafach sterowniczych zasilanych bezpiecznym napięciem 24 V.

Wskazówki instalacyjne:

• Ustawianie czasu: Czas ustawia się za pomocą dwóch pokręteł: dolne służy do wyboru zakresu czasowego, a górne do płynnej nastawy wartości wewnątrz tego zakresu (skala 1-12).
• Wejście sterujące (S): Przekaźnik wymaga stałego zasilania na zaciskach zasilających. Proces odliczania jest wyzwalany zmianą stanu na zacisku sterującym.
• Obciążenie: Prąd 8 A jest wartością dla obciążeń rezystancyjnych. Przy sterowaniu dużymi cewkami styczników lub oświetleniem LED o dużej mocy, warto rozważyć zastosowanie dodatkowego przekaźnika pośredniczącego, aby chronić styki PCA-512.
• Napięcie: Model ten pracuje wyłącznie na 24 V. Podłączenie go pod 230 V spowoduje natychmiastowe zniszczenie urządzenia.
