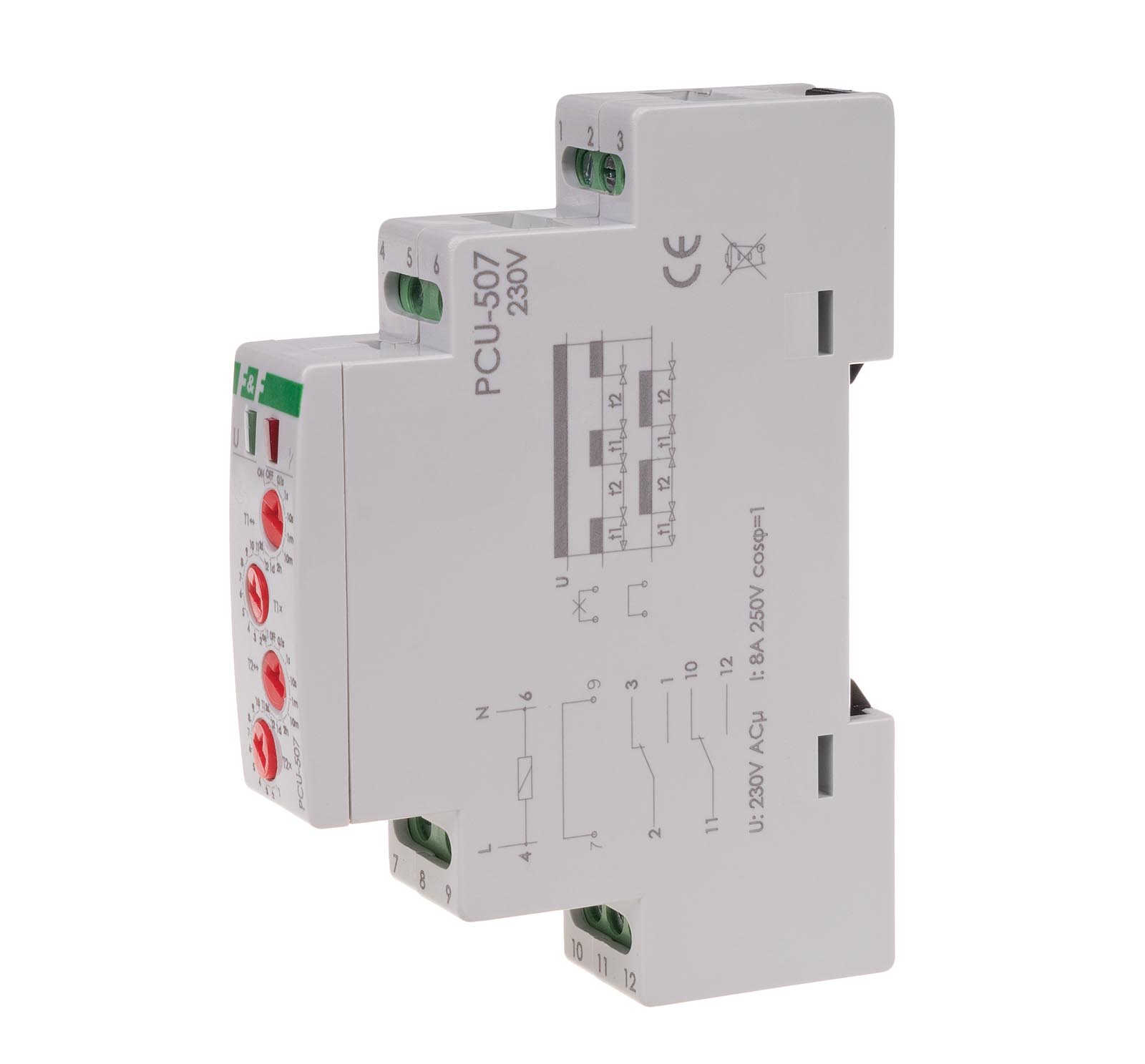

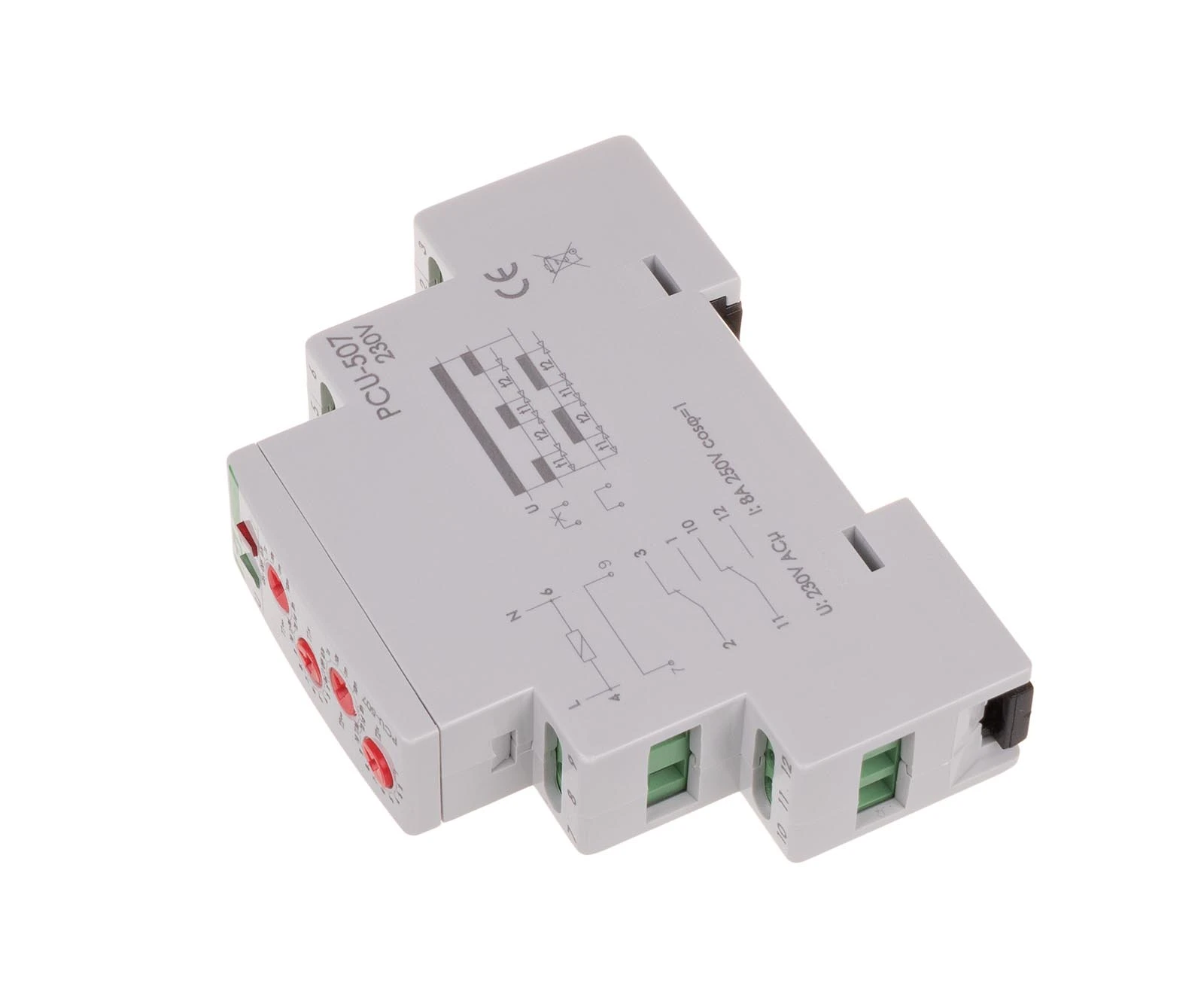

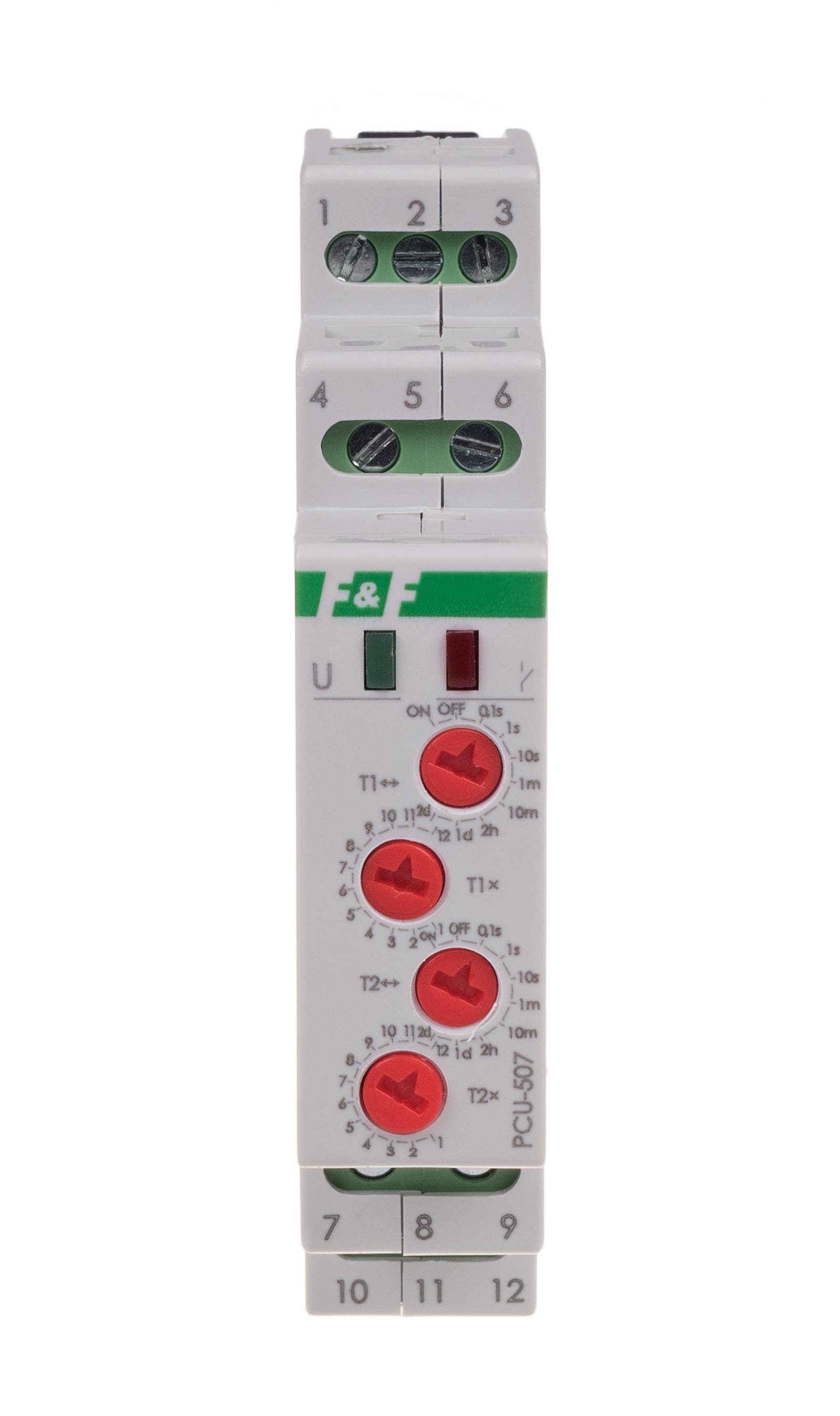

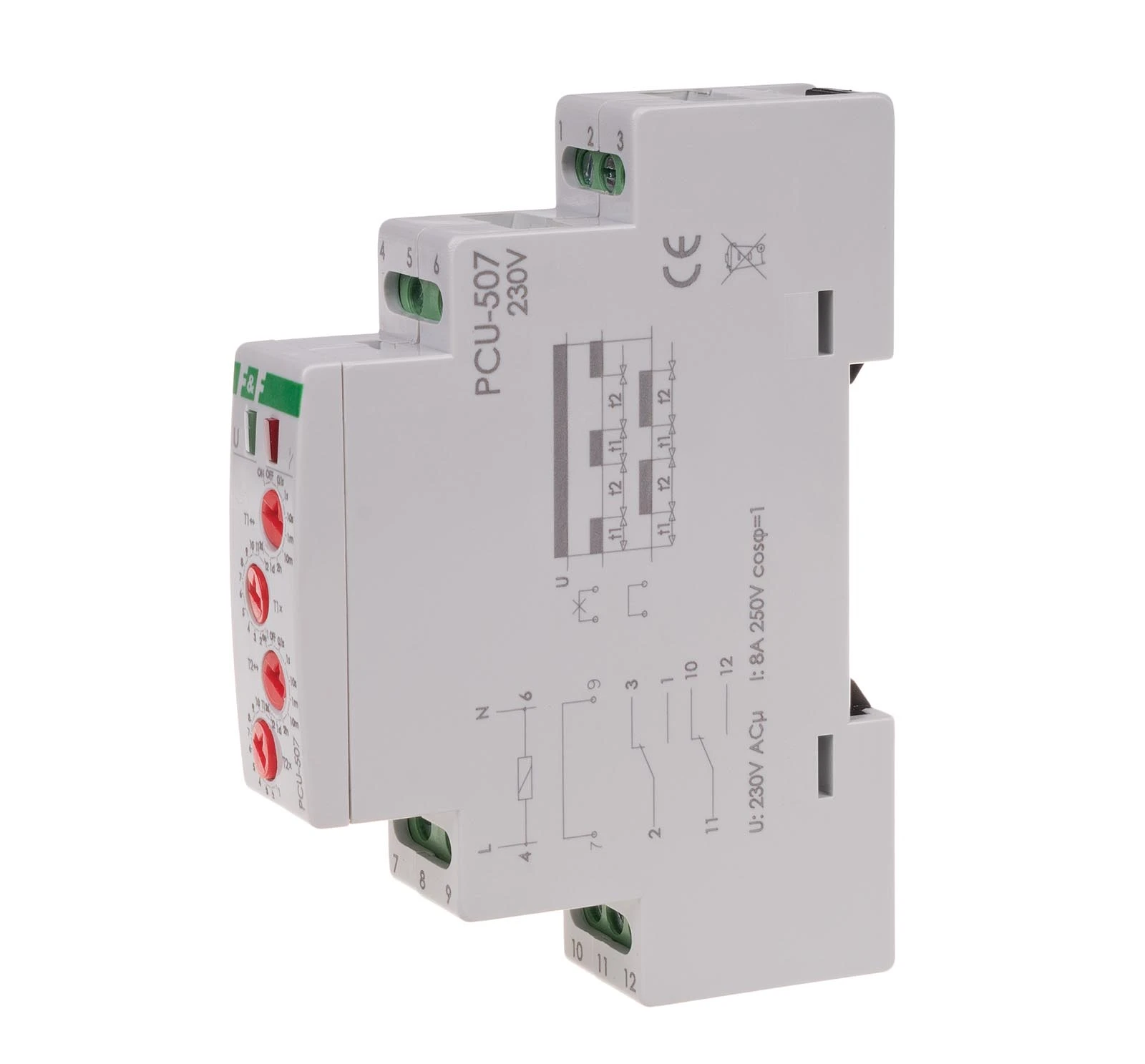

Przekaźnik czasowy cykliczny F&F PCU-507 0,1s-576h 2x8A 2NO/NC 230V AC dwuczasowy na szynę DIN

Przekaźnik czasowy cykliczny F&F (PCU-507) – Dwuczasowy, 2 × 8 A

Model PCU-507 to zaawansowany, elektroniczny przekaźnik czasowy przeznaczony do realizacji funkcji cyklicznych w układach automatyki przemysłowej i domowej. Urządzenie pozwala na niezależne ustawienie czasu pracy ($t_{on}$) oraz czasu przerwy ($t_{off}$), co czyni go niezwykle elastycznym narzędziem do sterowania procesami wymagającymi powtarzalności. Dzięki szerokiemu zakresowi nastaw (od ułamków sekundy do wielu dni), model ten znajduje zastosowanie w najbardziej wymagających aplikacjach.

• Napięcie zasilania: 230 V AC
• Styki: 2 × NO/NC (styki przełączne, odseparowane)
• Maksymalny prąd obciążenia: 2 × 8 A (AC-1)
• Zakres czasowy: od 0,1 s do 576 h (24 dni)
• Nastawa czasu: Płynna (potencjometrami) w wybranym podzakresie
• Błąd powtórzeń: ±0,5%
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Stopień ochrony: IP20

• Praca dwuczasowa: Możliwość ustawienia dwóch różnych czasów pozwala na precyzyjne określenie, jak długo urządzenie ma być włączone, a jak długo wyłączone w obrębie jednego cyklu.
• Szeroki zakres nastaw: Podział na podzakresy (sekundy, minuty, godziny, dni) pozwala na bardzo precyzyjne skalowanie czasu pracy.
• Dwa niezależne styki: Urządzenie posiada dwa odseparowane styki przełączne, co pozwala na jednoczesne sterowanie dwoma niezależnymi obwodami (np. silnikiem i sygnalizacją świetlną).
• Wybór trybu startu: Przekaźnik może rozpoczynać cykl od czasu pracy ($t_{on}$) lub od czasu przerwy ($t_{off}$), zależnie od konfiguracji podłączenia.

• Wentylacja i klimatyzacja: Okresowe przewietrzanie pomieszczeń lub sterowanie cyklami pracy rekuperatora.
• Rolnictwo i ogrodnictwo: Cykliczne załączanie systemów nawadniania, napowietrzania stawów lub podawania paszy.
• Procesy przemysłowe: Sterowanie mieszadłami, systemami smarowania maszyn oraz osuszaczami powietrza.
• Sygnalizacja: Generowanie impulsów dla ostrzegawczych sygnałów świetlnych lub dźwiękowych.

• Ustawianie czasu: Czas całkowity jest iloczynem nastawy zakresu (np. 10 min) oraz położenia potencjometru płynnego (np. 0,5), co w tym przykładzie dałoby 5 minut.
• Obciążenia indukcyjne: Przy sterowaniu cewkami styczników lub silnikami o dużym prądzie rozruchowym, zaleca się stosowanie zewnętrznych styczników pomocniczych, aby chronić delikatne styki przekaźnika czasowego.
• Bezpieczeństwo: Przed zmianą nastaw czasowych zaleca się odłączenie zasilania, aby uniknąć niekontrolowanego załączenia odbiornika w trakcie regulacji.
• Montaż w rozdzielnicy: Dzięki szerokości zaledwie 18 mm (1 moduł), PCU-507 zajmuje minimalną ilość miejsca, co ułatwia modernizację istniejących szaf sterowniczych.
