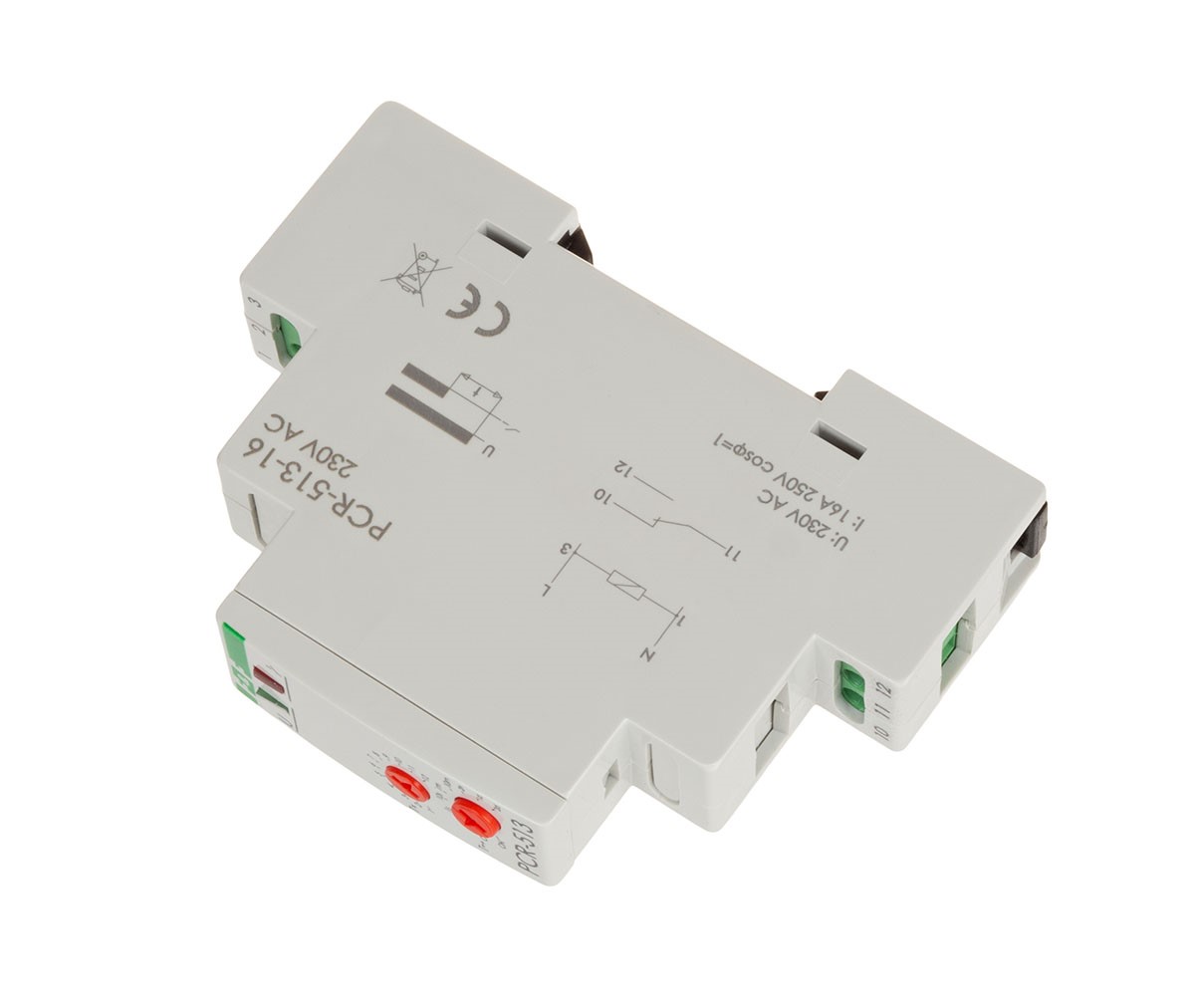

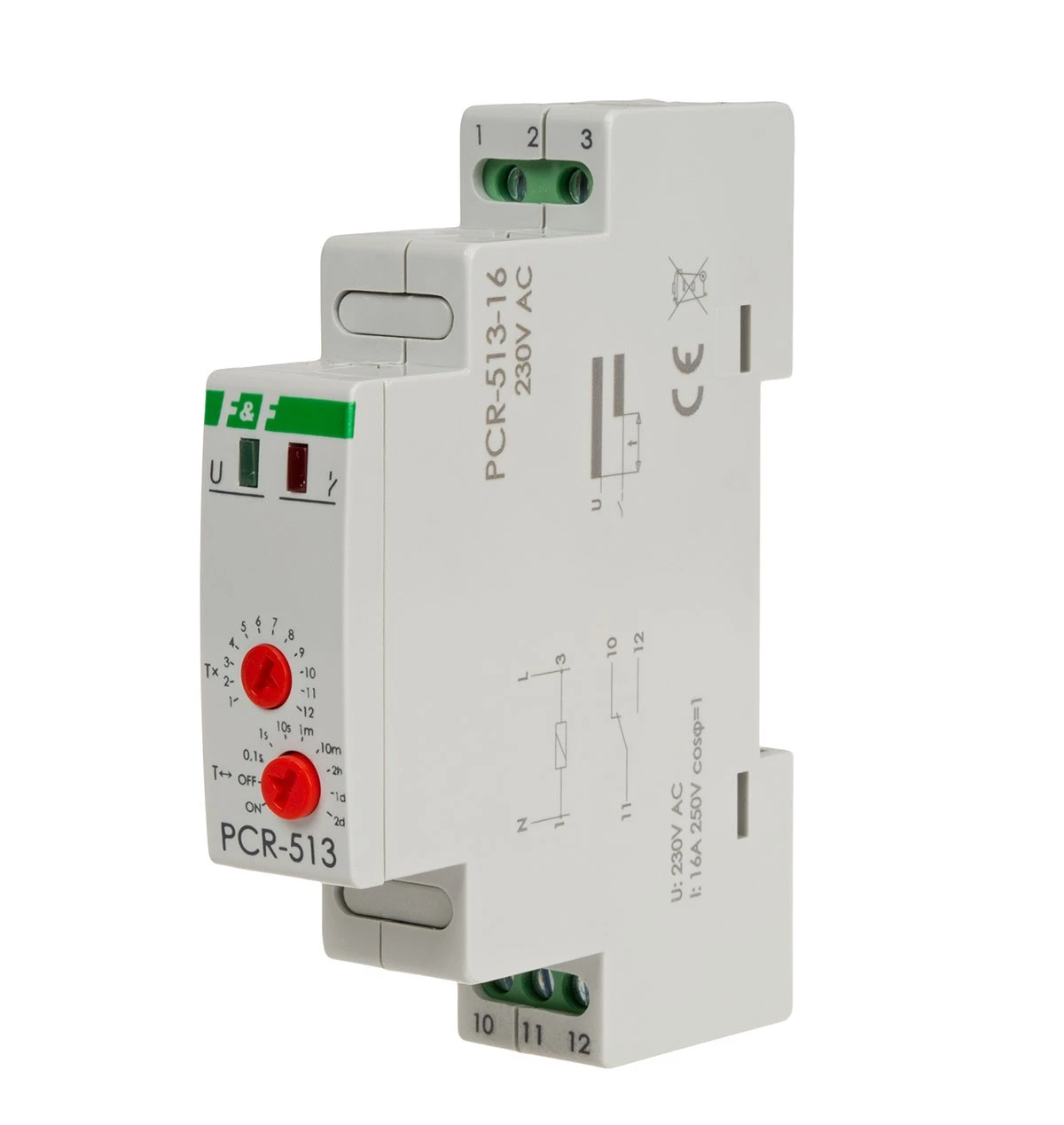

Przekaźnik czasowy rewersyjny F&F PCR-513-16 0,1s-576h 16A 1NO/NC 230V AC opóźnione załączenie na szynę DIN

Przekaźnik czasowy rewersyjny F&F (PCR-513-16) – Opóźnione załączenie

Model PCR-513-16 to precyzyjny przekaźnik czasowy przeznaczony do realizacji funkcji opóźnionego załączenia (rewersyjnego). Urządzenie pozwala na odliczanie nastawionego czasu od momentu podania napięcia zasilającego, a po jego upływie – przełączenie styku wykonawczego. Dzięki bardzo szerokiemu zakresowi nastaw (od ułamka sekundy do wielu dni) oraz dużej obciążalności styku (16 A), jest to jeden z najbardziej uniwersalnych przekaźników czasowych w ofercie F&F.

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Styk wyjściowy: 1 × NO/NC (separowany styk przełączny)
• Maksymalny prąd obciążenia: 16 A (AC-1)
• Zakres czasowy: 0,1 s ÷ 576 h (24 dni)
• Opóźnienie zadziałania: regulowane płynnie w wybranym zakresie
• Sygnalizacja: 2 × LED (zielona – zasilanie, czerwona – odliczanie czasu/stan styku)
• Pobór mocy: 0,8 W
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Stopień ochrony: IP20

Logika działania (Opóźnione załączenie):

W momencie podania napięcia zasilającego na zaciski przekaźnika, styk pozostaje w pozycji spoczynkowej (1-2), a urządzenie rozpoczyna odliczanie ustawionego czasu t. Po upływie tego czasu styk zostaje przełączony w pozycję (1-3) i pozostaje w niej aż do momentu odłączenia zasilania. Ponowne podanie napięcia powtarza cykl.

Kluczowe właściwości i funkcjonalność:

• Bardzo szeroki zakres (do 576h): Pozwala na realizację zadań wymagających bardzo długich zwłok czasowych, co jest rzadkością w standardowych modułach.
• Styk 16 A: Wysoka obciążalność pozwala na bezpośrednie sterowanie grzałkami, wentylatorami lub oświetleniem bez potrzeby stosowania dodatkowego stycznika pośredniczącego.

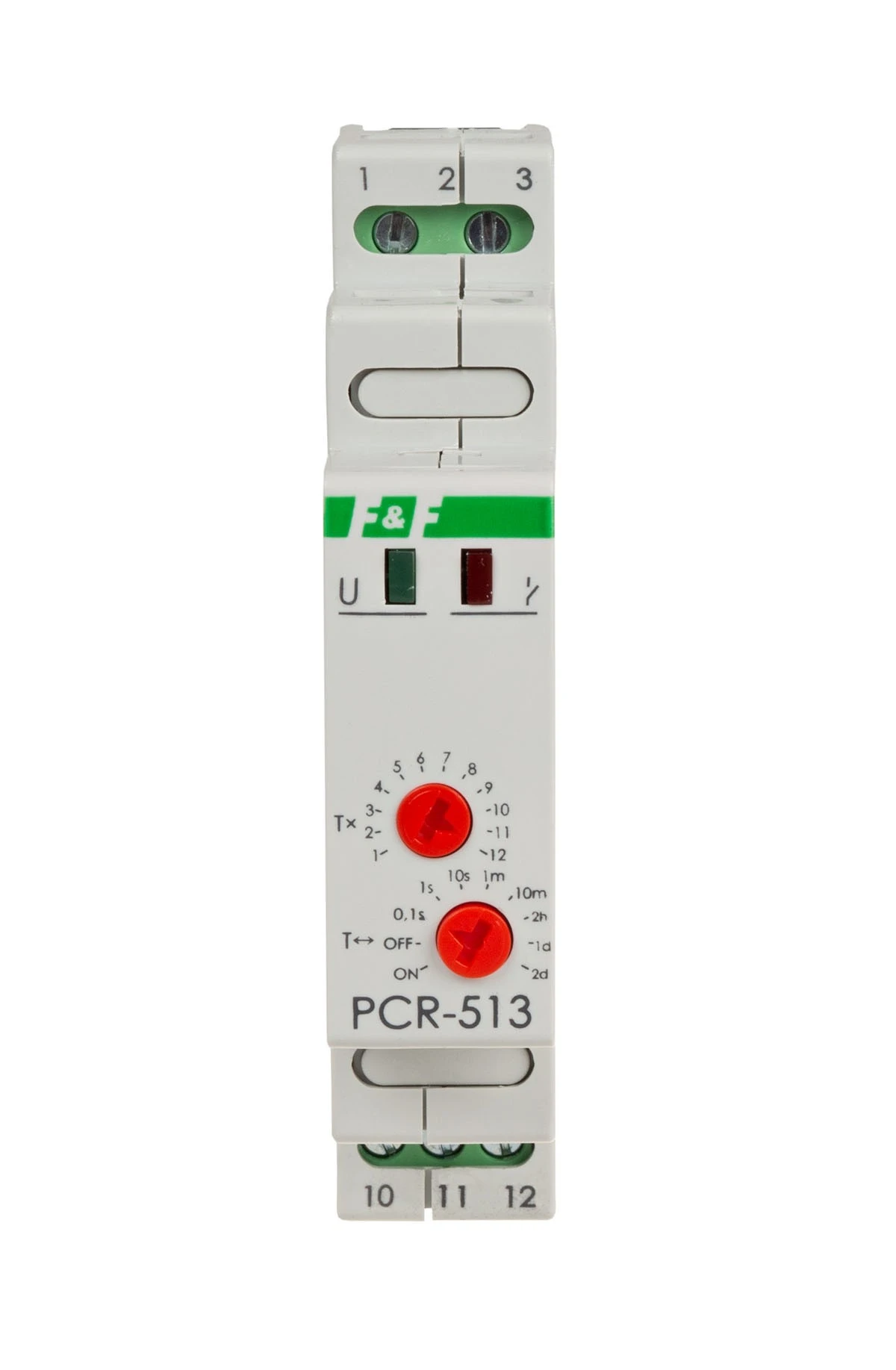

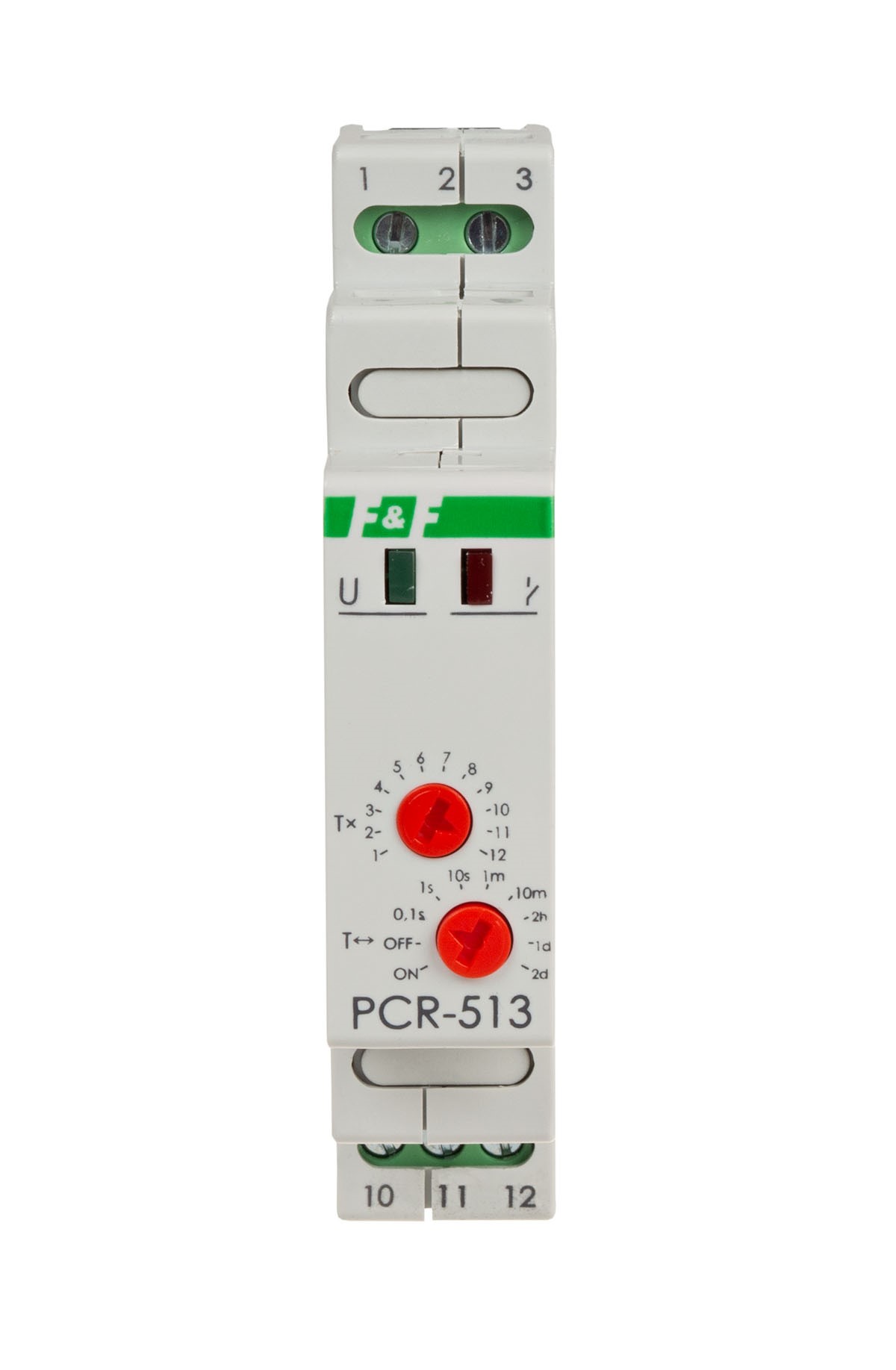

• Precyzyjne pokrętła: Dwa potencjometry na panelu czołowym (jeden do wyboru zakresu, drugi do nastawy płynnej 1-12) pozwalają na łatwe i szybkie ustawienie żądanego czasu.
• Niezależność od sterowania zewnętrznego: Praca rozpoczyna się automatycznie po podaniu zasilania – nie wymaga dodatkowego impulsu sterującego (START).

Zastosowanie:

• Kaskadowy rozruch maszyn: Zapobieganie jednoczesnemu uruchomieniu wielu urządzeń o dużym prądzie rozruchowym (np. kilku sprężarek).
• Wentylacja: Opóźnione uruchomienie wyciągu w celu ustabilizowania parametrów procesu przed rozpoczęciem wentylacji.
• Automatyka przemysłowa: Realizacja cykli technologicznych wymagających stałej zwłoki po włączeniu zasilania linii.
• Systemy alarmowe: Opóźnienie aktywacji syreny lub czujek po włączeniu zasilania systemu.

Wskazówki instalacyjne:

• Wybór zakresu: Przed ustawieniem czasu należy wybrać odpowiedni zakres (np. 1-12 minut). Zawsze sprawdzaj, czy pokrętło zakresu wskoczyło na właściwą pozycję.
• Podłączenie: Zasilanie podłączamy do zacisków górnych. Styk wykonawczy jest bezpotencjałowy, co oznacza, że można nim sterować obwodem o innym napięciu niż zasilanie przekaźnika.
• Reset urządzenia: Aby zresetować odliczanie i rozpocząć je od nowa, należy odłączyć napięcie zasilania na czas krótszy niż czas powrotu przekaźnika (ok. 0,5 s).
• Praca z cewkami: Przy sterowaniu dużymi stycznikami lub cewkami elektrozaworów warto stosować układy gasikowe (RC), aby wydłużyć żywotność styku przekaźnika czasowego.
