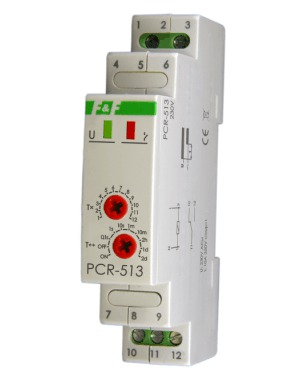

Przekaźnik czasowy rewersyjny F&F PCR-513-24V 0,1s-576h 8A 1NO/NC 24V AC/DC opóźnione załączenie na szynę DIN

Przekaźnik czasowy rewersyjny F&F PCR-513-24V – precyzyjne opóźnione załączanie

Przekaźnik czasowy PCR-513-24V to specjalistyczne urządzenie sterujące przeznaczone do realizacji funkcji opóźnionego załączenia w układach automatyki przemysłowej i domowej. Produkt charakteryzuje się bardzo szerokim zakresem nastaw czasu oraz uniwersalnym napięciem zasilania niskonapięciowego, co czyni go kluczowym komponentem w szafach sterowniczych, gdzie wymagana jest wysoka precyzja i niezawodność cykli czasowych.

Funkcjonalność i zasada działania

Urządzenie realizuje funkcję opóźnionego załączenia (rewersyjną). Po podaniu napięcia zasilającego styki przekaźnika pozostają w pozycji spoczynkowej przez zadany czas. Po upływie odliczonego interwału następuje przełączenie styków w pozycję roboczą, w której pozostają one aż do momentu odłączenia napięcia zasilania. Taka charakterystyka pracy jest niezbędna w układach kaskadowego uruchamiania maszyn, sterowania wentylacją czy systemach sygnalizacji.

Możliwości konfiguracyjne urządzenia:

• Bardzo szeroki zakres nastaw czasowych: od 0,1 sekundy do aż 576 godzin.
• Płynna regulacja czasu za pomocą dwóch pokręteł (nastawa zakresu oraz nastawa precyzyjna).
• Dioda LED sygnalizująca obecność napięcia zasilającego (kolor zielony).
• Dioda LED sygnalizująca stan styku wykonawczego i odliczanie czasu (kolor czerwony).

Specyfikacja techniczna i montaż

Model PCR-513-24V został zaprojektowany w standardowej obudowie modułowej o szerokości jednego modułu (18 milimetrów), co pozwala na optymalne zagospodarowanie miejsca na szynie DIN. Urządzenie posiada jeden styk przełączny (1 NO/NC) o obciążalności 8 amperów, co pozwala na bezpośrednie sterowanie mniejszymi odbiornikami lub cewkami większych styczników.

Szczegółowe dane techniczne:

• Napięcie zasilania: 24 V AC/DC (prąd zmienny lub stały).
• Styk wykonawczy: 1 NO/NC (styk przełączny, odseparowany).
• Maksymalny prąd obciążenia: 8 amperów (kategoria AC1).
• Dokładność nastawy czasu: 5 procent.
• Przyłącze: zaciski śrubowe 2,5 milimetra kwadratowego.
• Temperatura pracy: od minus 25 do plus 50 stopni Celsjusza.
• Montaż: szyna DIN (TH-35).
• Stopień ochrony: IP20.

Zalety dla instalatorów i profesjonalistów

Dla instalatorów i hurtowni elektrycznych model ten stanowi pewny wybór ze względu na swoją uniwersalność czasową – jeden moduł może zastąpić wiele innych przekaźników o wąskich zakresach pracy, co upraszcza gospodarkę magazynową i ułatwia serwisowanie. Solidna konstrukcja zacisków i wyraźne opisy na obudowie minimalizują ryzyko błędów podczas podłączania instalacji.

Dzięki zasilaniu niskonapięciowemu 24 V, przekaźnik jest bezpiecznym rozwiązaniem do stosowania w układach sterowania maszynowego oraz w miejscach, gdzie wymagane jest separowanie obwodów sterowniczych od napięcia sieciowego. Wysoka trwałość mechaniczna i elektryczna gwarantuje bezawaryjną pracę nawet przy częstych cyklach przełączania, co jest kluczowe w nowoczesnej automatyce budynkowej i przemysłowej.
