Przekaźnik czasowy rewersyjny F&F PCR-515DUO 0,1s-576h 8A 1NO/NC 230V AC 24V AC/DC opóźnione załączenie na szynę DIN

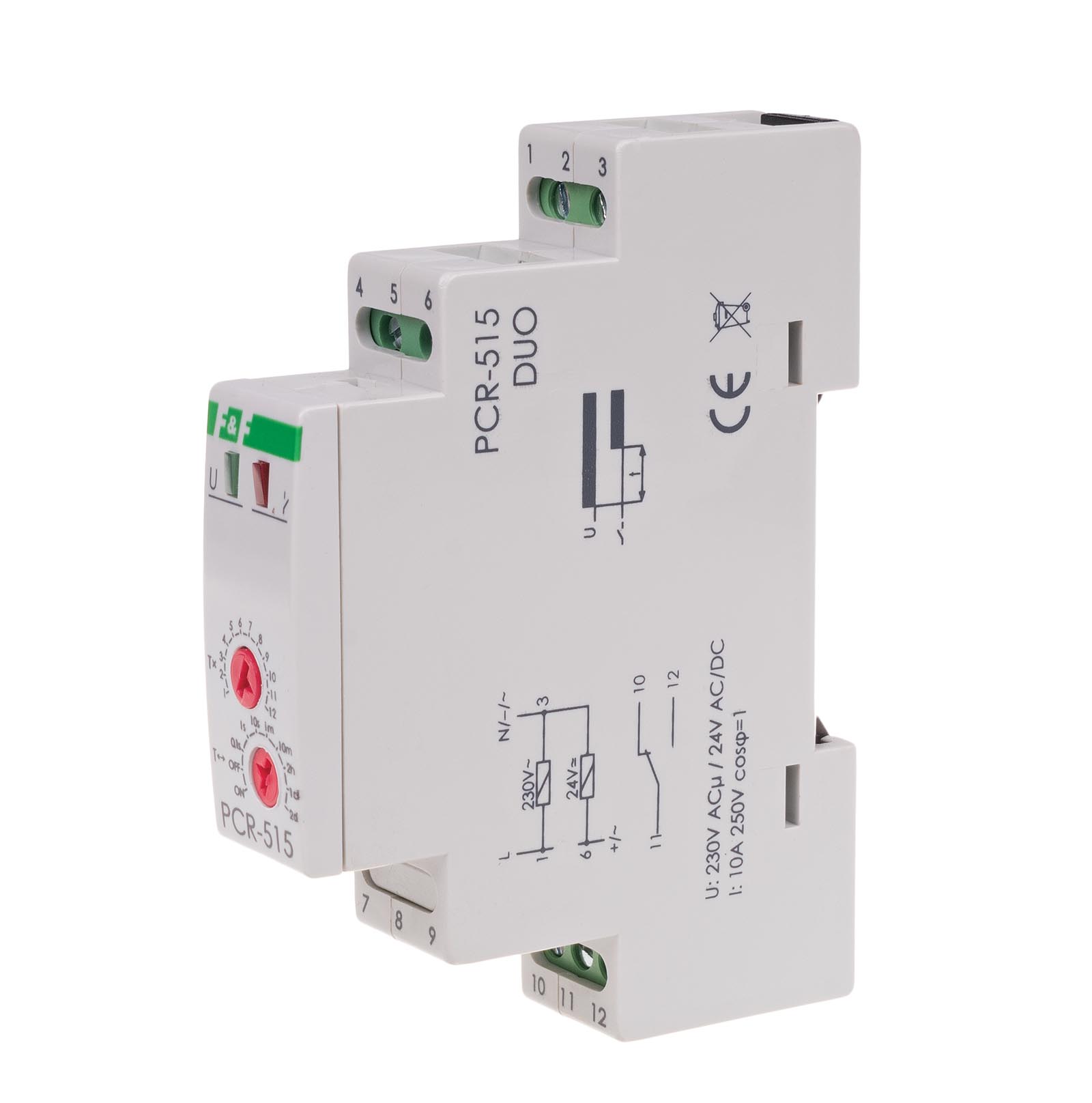

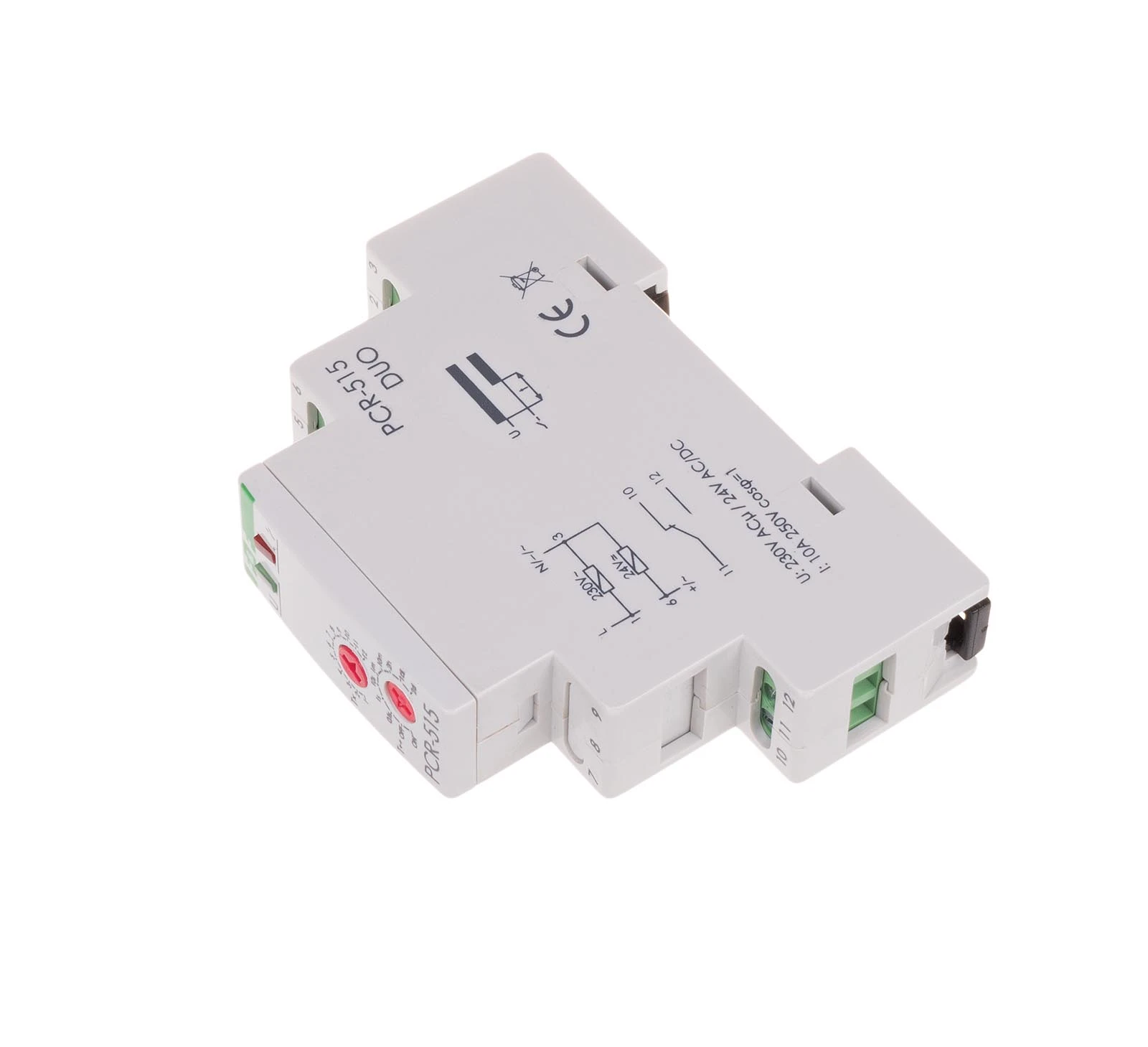

Przekaźnik czasowy rewersyjny F&F (PCR-515DUO) – Uniwersalny, Wielozakresowy

Model PCR-515DUO to wysoce uniwersalny przekaźnik czasowy o charakterystyce rewersyjnej. Jego główną funkcją jest realizacja opóźnionego załączenia odbiornika, przy czym urządzenie wyróżnia się dwoma sposobami zasilania (DUO) oraz niezwykle szerokim zakresem nastaw czasowych – od ułamka sekundy do ponad dwudziestu dni.

Specyfikacja techniczna:

• Napięcie zasilania (DUO): 230 V AC oraz 24 V AC/DC
• Styk wyjściowy: 1 × NO/NC (separowany styk przełączny)
• Maksymalny prąd obciążenia: 8 A (AC-1)
• Zakres nastawy czasu: 0,1 s ÷ 576 h (24 dni)
• Opóźnienie zadziałania: < 50 ms
• Sygnalizacja stanu: LED zielona (zasilanie), LED czerwona (stan styku i odliczanie czasu)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Stopień ochrony: IP20

Kluczowe właściwości i funkcjonalność:

• Funkcja rewersyjna (Opóźnione załączenie): Po podaniu napięcia zasilania styk pozostaje w pozycji spoczynkowej (1-2). Po odmierzeniu nastawionego czasu następuje przełączenie styku w pozycję (1-3). Stan ten trwa do momentu odłączenia zasilania.
• Standard DUO: Możliwość zasilania urządzenia zarówno napięciem sieciowym 230 V, jak i bezpiecznym napięciem 24 V (AC lub DC), co czyni go niezwykle elastycznym elementem w szafach sterowniczych.
• Ekstremalny zakres czasowy: Możliwość ustawienia czasu do 576 godzin pozwala na sterowanie procesami wymagającymi bardzo rzadkich cykli załączania (np. systemy nawadniania, procesy technologiczne trwające wiele dni).

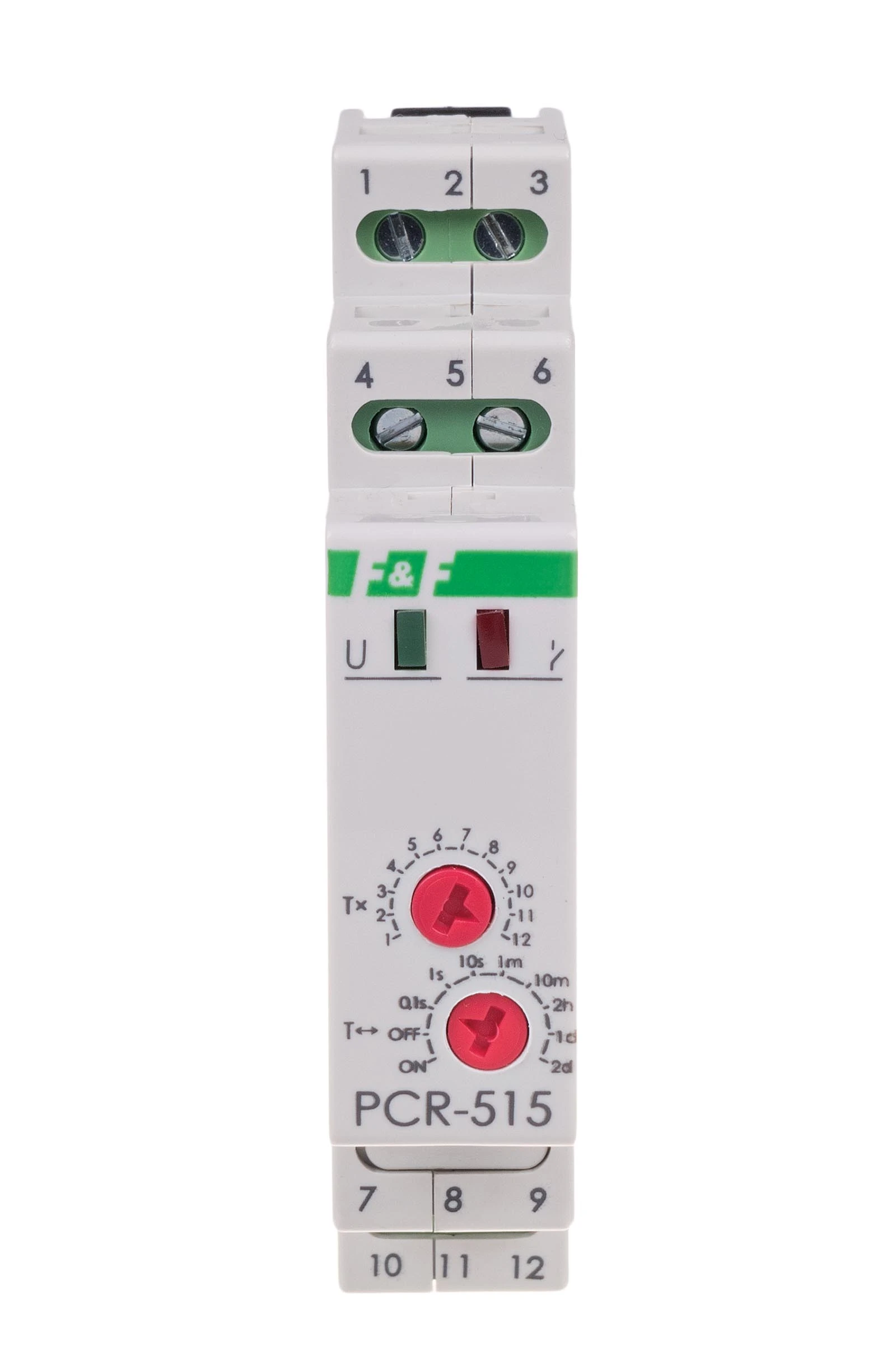

• Precyzyjna regulacja: Wyposażony w dwa potencjometry – jeden do wyboru zakresu czasowego (nastawa skokowa), drugi do płynnej nastawy czasu w obrębie wybranego zakresu.

Zastosowanie:

• Automatyka przemysłowa: Opóźnianie startu maszyn w celu uniknięcia kumulacji prądów rozruchowych w sieci.
• Wentylacja i klimatyzacja: Opóźnione załączanie wentylatorów po uruchomieniu innych urządzeń procesowych.
• Systemy alarmowe: Realizacja zwłoki czasowej przed aktywacją syreny lub powiadomienia.
• Zarządzanie budynkiem: Opóźnianie załączenia urządzeń o dużej mocy po powrocie napięcia w sieci.

Wskazówki instalacyjne:

• Wybór zakresu: Przed podłączeniem zasilania upewnij się, że potencjometr zakresu jest ustawiony na właściwy rząd wielkości (np. sekundy, minuty lub godziny).
• Separacja obwodów: Dzięki stykowi przełącznemu (bezpotencjałowemu), przekaźnik może sterować obwodem o innym napięciu niż jego własne zasilanie.
• Sygnalizacja odliczania: Migająca czerwona dioda LED informuje o tym, że odmierzanie czasu jest w toku. Światło ciągłe czerwonej diody oznacza, że czas upłynął i przekaźnik jest załączony.
• Bezpieczeństwo: Przy sterowaniu obciążeniami indukcyjnymi (np. duże styczniki, silniki), zaleca się stosowanie układów tłumiących przepięcia, aby przedłużyć żywotność styków przekaźnika.
