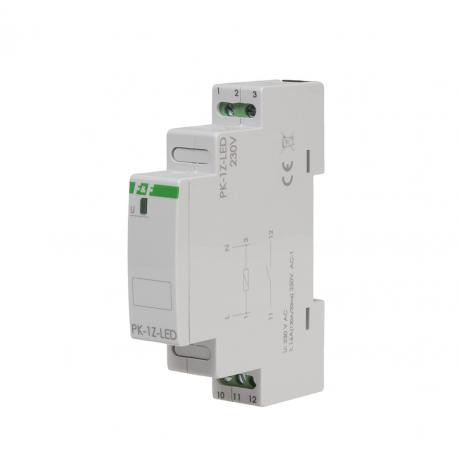

Przekaźnik elektromagnetyczny F&F PK-1Z-LED-230 PK-1P 230 V, styk 1 x NO 16 A, Inrush 120A/20ms szary

Przekaźnik elektromagnetyczny F&F (PK-1Z-LED-230) – Styk Inrush 160 A

Model PK-1Z-LED-230 to specjalistyczny przekaźnik modułowy zaprojektowany do współpracy z odbiornikami generującymi potężne prądy rozruchowe, takimi jak nowoczesne oświetlenie LED, zasilacze impulsowe czy silniki. Kluczowym atutem urządzenia jest zastosowanie styku typu Inrush, który zapobiega sklejaniu się styków (zgrzewaniu) w momencie załączania obciążenia.

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Konfiguracja styku: 1 × NO (zwierny)
• Maksymalny prąd obciążenia (AC-1): 16 A
• Prąd udarowy (Inrush): 120 A / 20 ms
• Sygnalizacja: Dioda LED zielona (stan zadziałania przekaźnika)
• Trwałość mechaniczna: min. 5 000 000 cykli
• Pobór mocy: ok. 1,5 VA
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Kluczowe właściwości i funkcjonalność:

• Odporność na prąd udarowy: Standardowe przekaźniki 16 A często zawodzą przy LED-ach, ponieważ prąd ładowania kondensatorów w zasilaczach może chwilowo przekroczyć 100 A. PK-1Z-LED jest konstrukcyjnie przygotowany na uderzenie 120 A, co gwarantuje niezawodność instalacji.
• Izolacja galwaniczna: Urządzenie zapewnia pełną separację pomiędzy obwodem sterowania a obwodem wykonawczym, co zwiększa bezpieczeństwo i chroni wrażliwe sterowniki.
• Uniwersalność: Mimo nazwy sugerującej LED, przekaźnik doskonale radzi sobie z dowolnymi odbiornikami o charakterze indukcyjnym i pojemnościowym.
• Niskie wydzielanie ciepła: Nowoczesna konstrukcja cewki minimalizuje nagrzewanie się urządzenia podczas długotrwałej pracy.

Zastosowanie:

• Sterowanie oświetleniem LED: Idealny jako element wykonawczy współpracujący z czujkami ruchu, automatami schodowymi czy systemami Smart Home, które mają zbyt słabe wyjścia wewnętrzne.
• Zasilacze impulsowe: Załączanie grup zasilaczy w serwerowniach lub systemach monitoringu.
• Automatyka przemysłowa: Separacja wyjść sterowników PLC od urządzeń wykonawczych o dużym poborze prądu.
• Ogrzewanie: Sterowanie matami grzejnymi lub grzejnikami elektrycznymi.

Wskazówki instalacyjne:

• Podłączenie: Zaciski zasilania cewki (A1, A2) wymagają napięcia 230 V. Zaciski styku (1, 2) są odizolowane, co pozwala na przełączanie innego napięcia niż zasilające.
• Ochrona styków: W przypadku sterowania bardzo dużymi obciążeniami indukcyjnymi (np. duże cewki styczników), warto równolegle do odbiornika dołączyć układ gasikowy RC, aby jeszcze bardziej wydłużyć żywotność styków.
• Praca ciągła: Przekaźnik jest przystosowany do pracy ciągłej. Zielona dioda na panelu czołowym pozwala na szybką diagnostykę – jeśli świeci, styk roboczy powinien być zamknięty.
• Układanie w rozdzielnicy: Dzięki szerokości 18 mm, przekaźnik mieści się w standardowych maskownicach rozdzielnic modułowych obok wyłączników nadprądowych.
