Przekaźnik elektromagnetyczny F&F PK-4PZ-48V 2NO/NC + 2NO 48V AC/DC monostabilny na szynę DIN

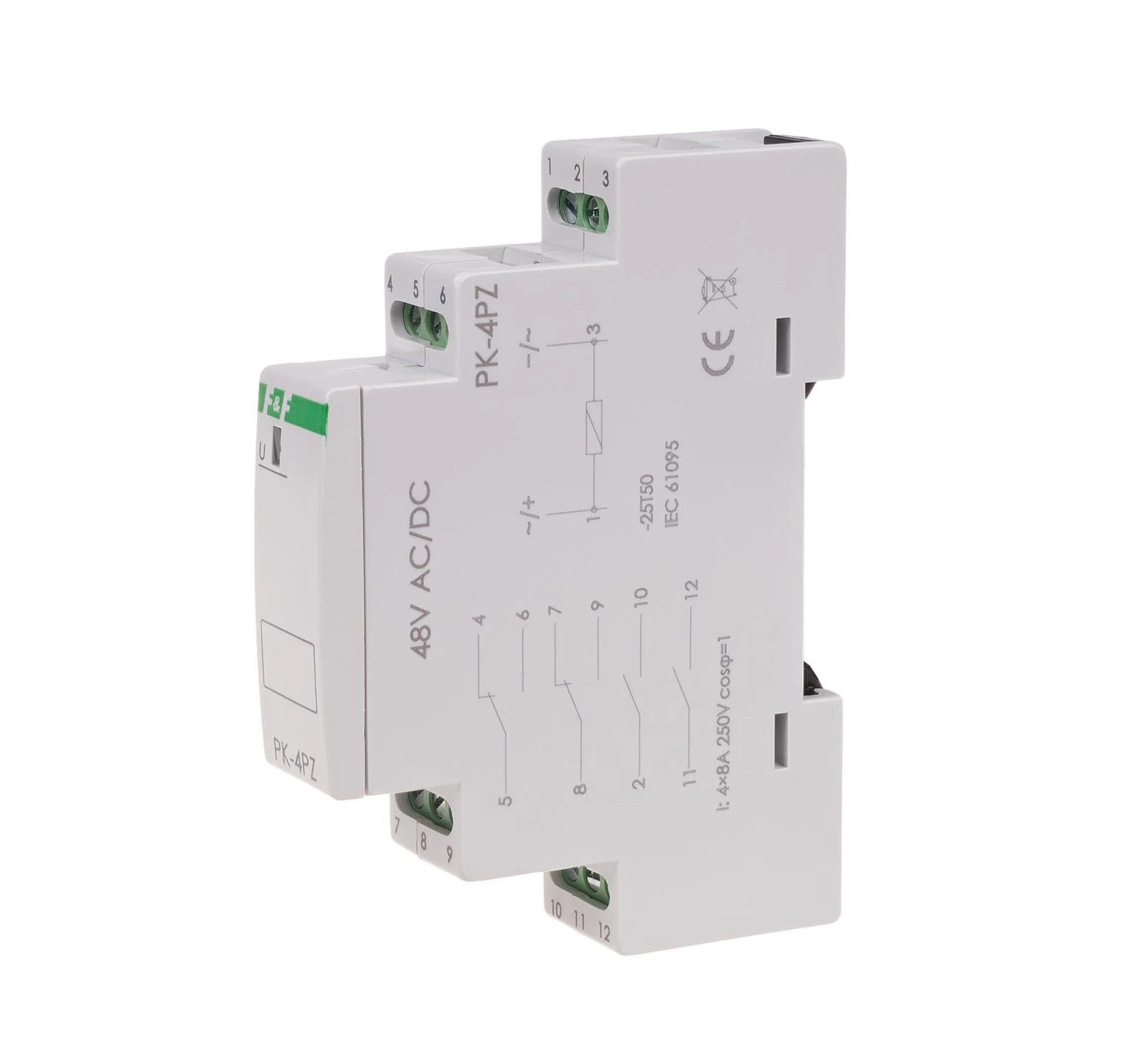

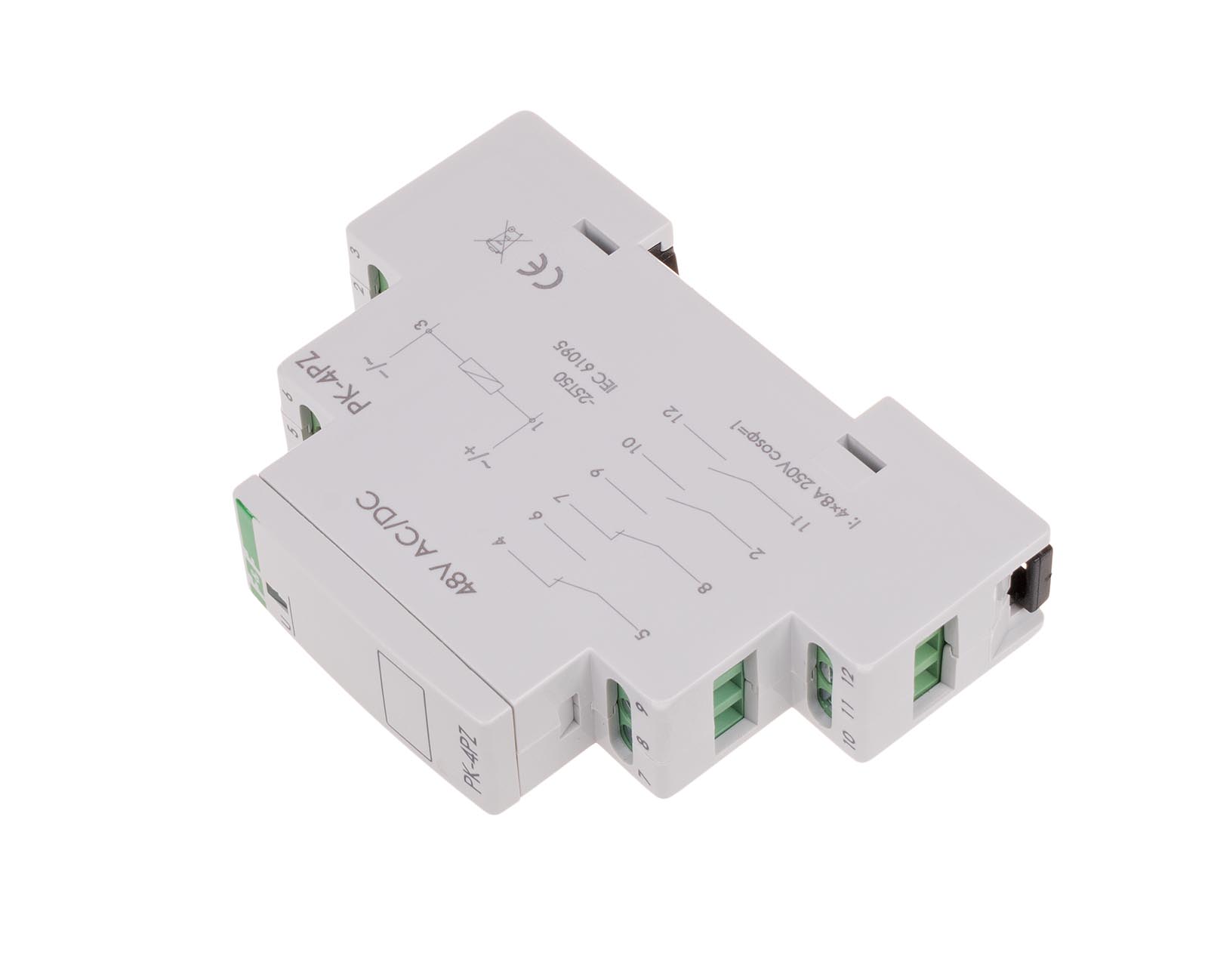

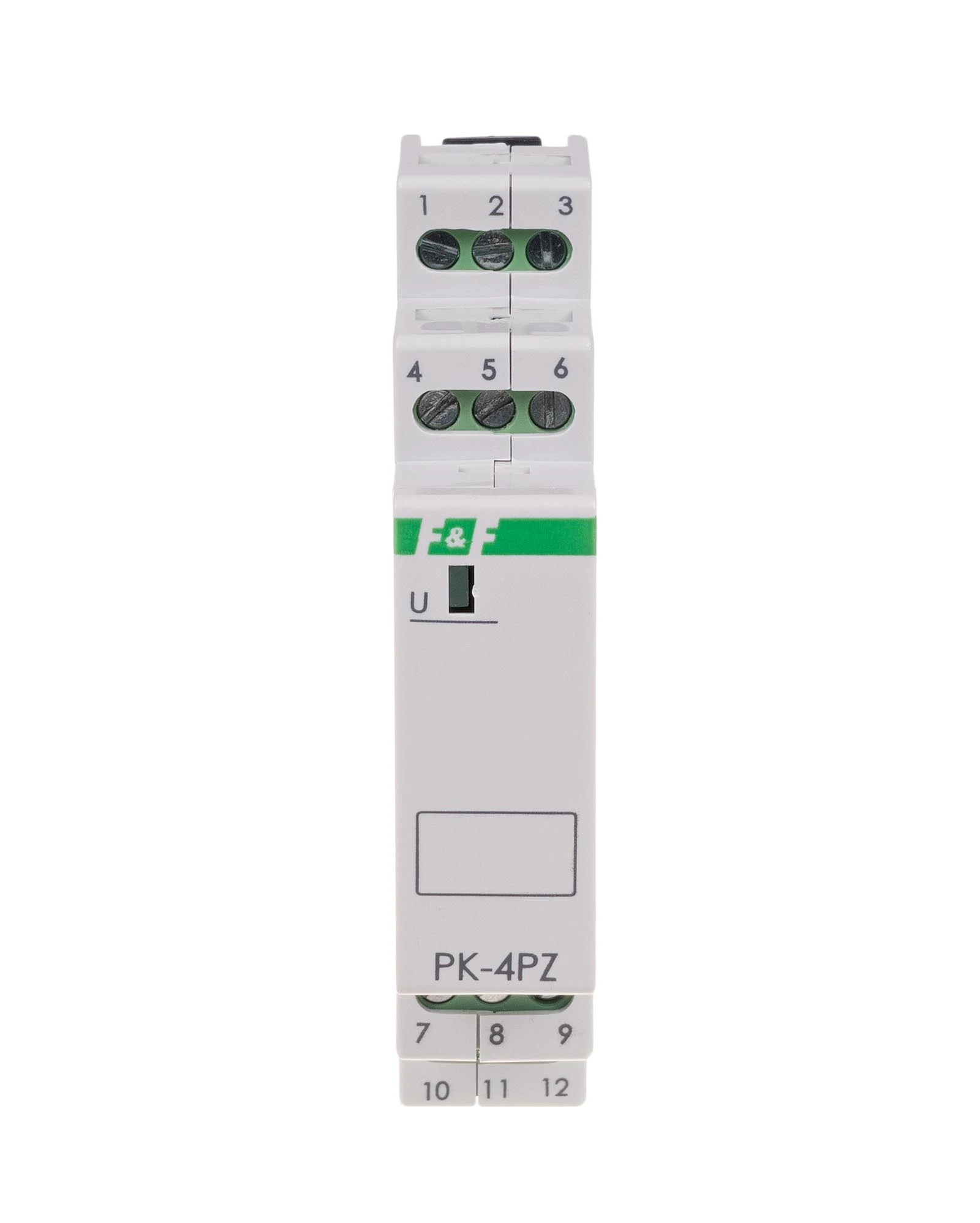

Przekaźnik elektromagnetyczny F&F (PK-4PZ-48V) – 48 V AC/DC

Model PK-4PZ-48V to uniwersalny przekaźnik elektromagnetyczny w obudowie modułowej, przeznaczony do montażu na szynie DIN. Urządzenie służy do separacji galwanicznej sygnałów oraz sterowania odbiornikami o średniej mocy. Unikalną cechą tego modelu jest obsługa napięcia sterującego 48 V (zarówno zmiennego, jak i stałego) oraz specyficzna konfiguracja aż czterech styków wyjściowych.

Specyfikacja techniczna:

• Napięcie zasilania cewki: 48 V AC/DC
• Prąd znamionowy styków (AC-1): 8 A (na każdy styk)
• Konfiguracja styków: 2 × NO/NC (przełączne) + 2 × NO (zwierne)
• Maksymalne napięcie łączeniowe: 250 V AC
• Tryb pracy: Monostabilny (styki wracają do pozycji wyjściowej po zaniku napięcia na cewce)
• Sygnalizacja: LED czerwona (zadziałanie przekaźnika)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Stopień ochrony: IP20

Kluczowe właściwości i funkcjonalność:

• Rozbudowana konfiguracja styków: Posiadanie 2 styków przełącznych oraz 2 styków zwiernych w jednej obudowie pozwala na realizację skomplikowanych układów logicznych lub jednoczesne sterowanie kilkoma niezależnymi obwodami.
• Uniwersalność zasilania cewki: Przekaźnik poprawnie reaguje na sygnał 48 V niezależnie od jego polaryzacji (DC) czy częstotliwości (AC), co czyni go kompatybilnym z systemami telekomunikacyjnymi oraz specyficznymi układami automatyki kolejowej i przemysłowej.
• Separacja galwaniczna: Zapewnia pełną izolację między niskonapięciowym obwodem sterowania a obwodem wykonawczym (np. 230 V), chroniąc sterowniki przed przepięciami.
• Kompaktowa szerokość: Zajmuje tylko 18 mm na szynie DIN, co pozwala na dużą gęstość upakowania elementów w szafie sterowniczej.

Zastosowanie:

• Telekomunikacja: Integracja systemów zasilanych napięciem 48 V DC z elementami sygnalizacji i alarmowania.
• Automatyka przemysłowa: Powielanie sygnałów sterujących (jeden sygnał wejściowy steruje czterema wyjściami).
• Układy sterowania rezerwą: Przełączanie między różnymi torami sygnałowymi w systemach niskonapięciowych.
• Inteligentny budynek: Sterowanie oświetleniem lub roletami w systemach, gdzie napięcie systemowe wynosi 48 V.

Wskazówki instalacyjne:

• Podłączenie cewki: Zaciski cewki (zazwyczaj A1 i A2) akceptują napięcie 48 V. Dzięki wbudowanemu układowi prostowniczemu, w przypadku prądu stałego (DC) polaryzacja jest zazwyczaj dowolna, jednak zawsze warto sprawdzić schemat na boku obudowy.
• Obciążenie indukcyjne: Przy sterowaniu cewkami większych styczników lub elektrozaworów (obciążenia indukcyjne), prąd znamionowy styku (8 A) ulega znacznemu obniżeniu. W takich przypadkach warto stosować układy gasikowe.
• Łączenie styków: Jeśli zachodzi potrzeba sterowania większym prądem, nie zaleca się łączenia styków równolegle w celu zwiększenia obciążalności – ze względu na mikrosekundowe różnice w czasie zadziałania, jeden styk zawsze zostanie przeciążony jako pierwszy.
