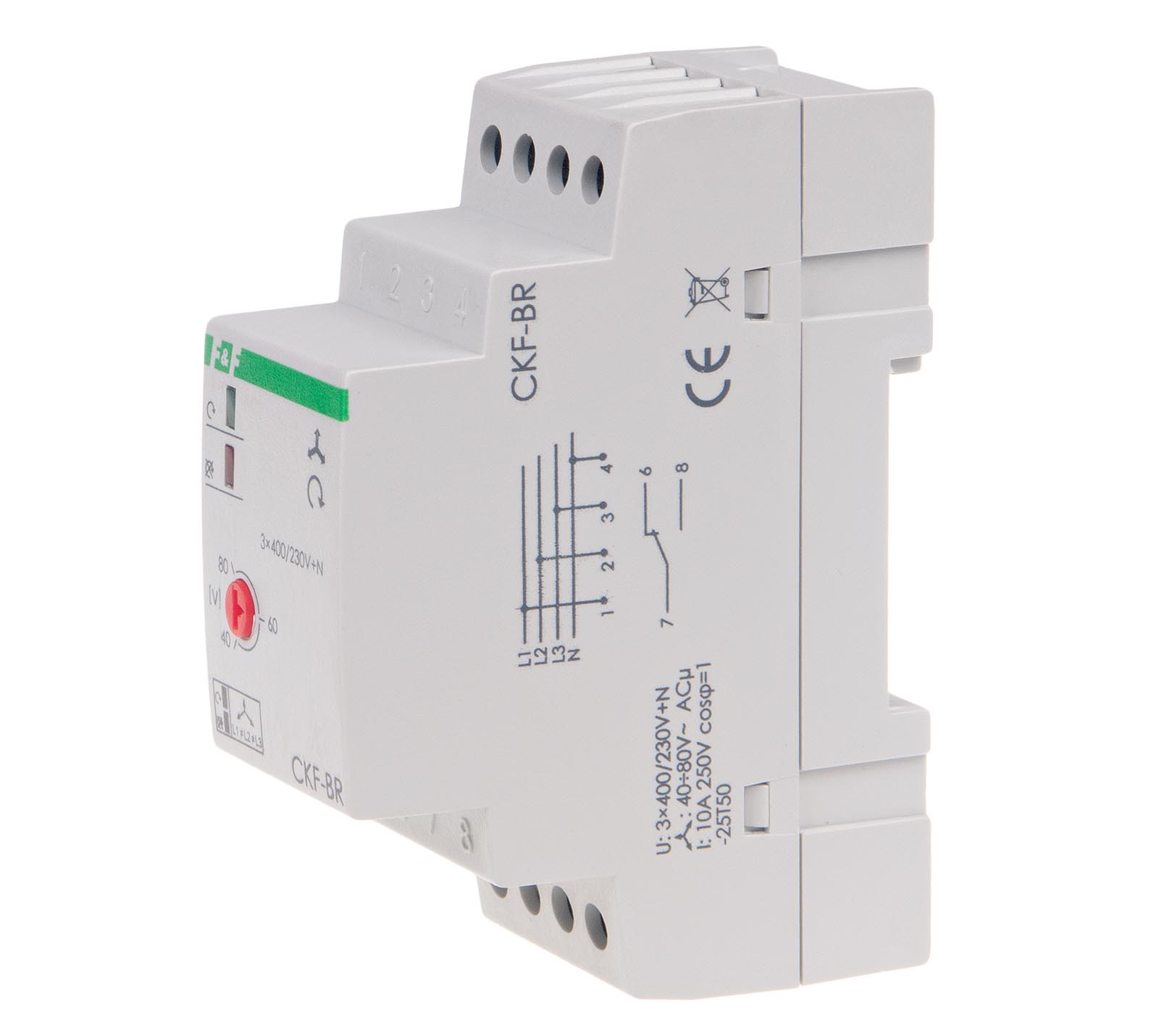

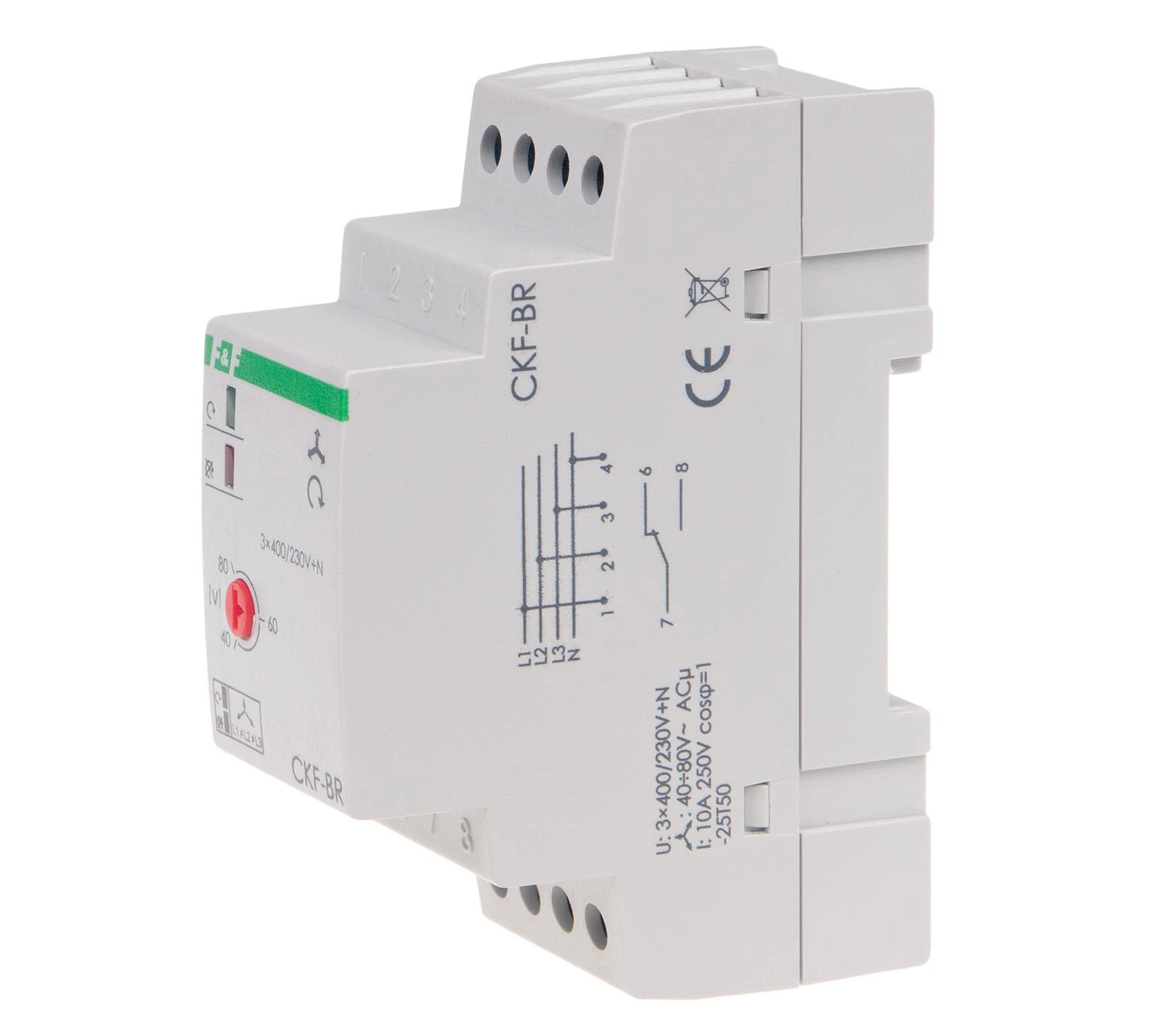

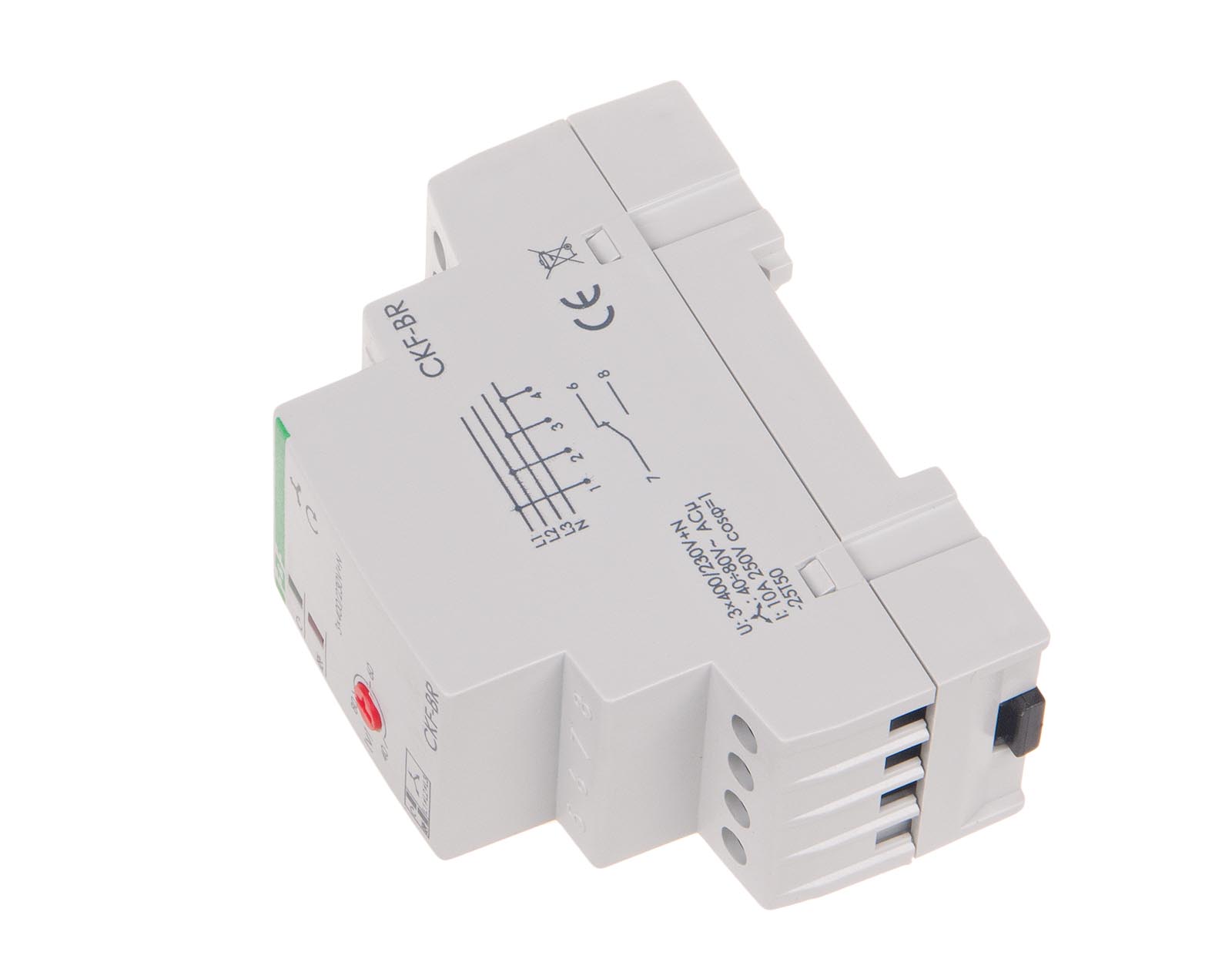

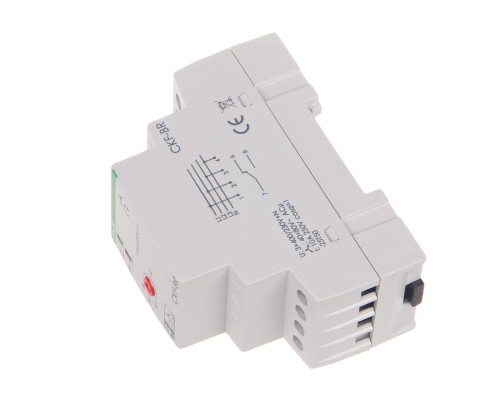

Przekaźnik kolejności i zaniku faz F&F CKF-BR 10A 1NO/NC opóźnienie 4s asymetria 40-80V na szynę DIN

Przekaźnik kolejności i zaniku faz F&F (CKF-BR) – 10A, styk 1P, regulowana asymetria

Model CKF-BR to zaawansowany aparat ochronny dedykowany do zabezpieczania silników trójfazowych. W przeciwieństwie do prostszych modeli, wersja ta posiada regulowany próg asymetrii napięciowej oraz styk przełączny (1NO/NC), co pozwala nie tylko na odcięcie zasilania w razie awarii, ale również na jednoczesne uruchomienie systemu alarmowego lub sygnalizacji usterki.

Specyfikacja techniczna:

• Napięcie zasilania: 3 × 400 V + N
• Styk: 1 × NO/NC (przełączny, odseparowany)
• Maksymalny prąd obciążenia: 10 A (AC-1)
• Próg asymetrii napięciowej (regulowany): 40 ÷ 80 V~
• Histereza napięciowa: 5 V~
• Opóźnienie wyłączenia: ok. 4 s (stałe)
• Pobór mocy: 1,6 W

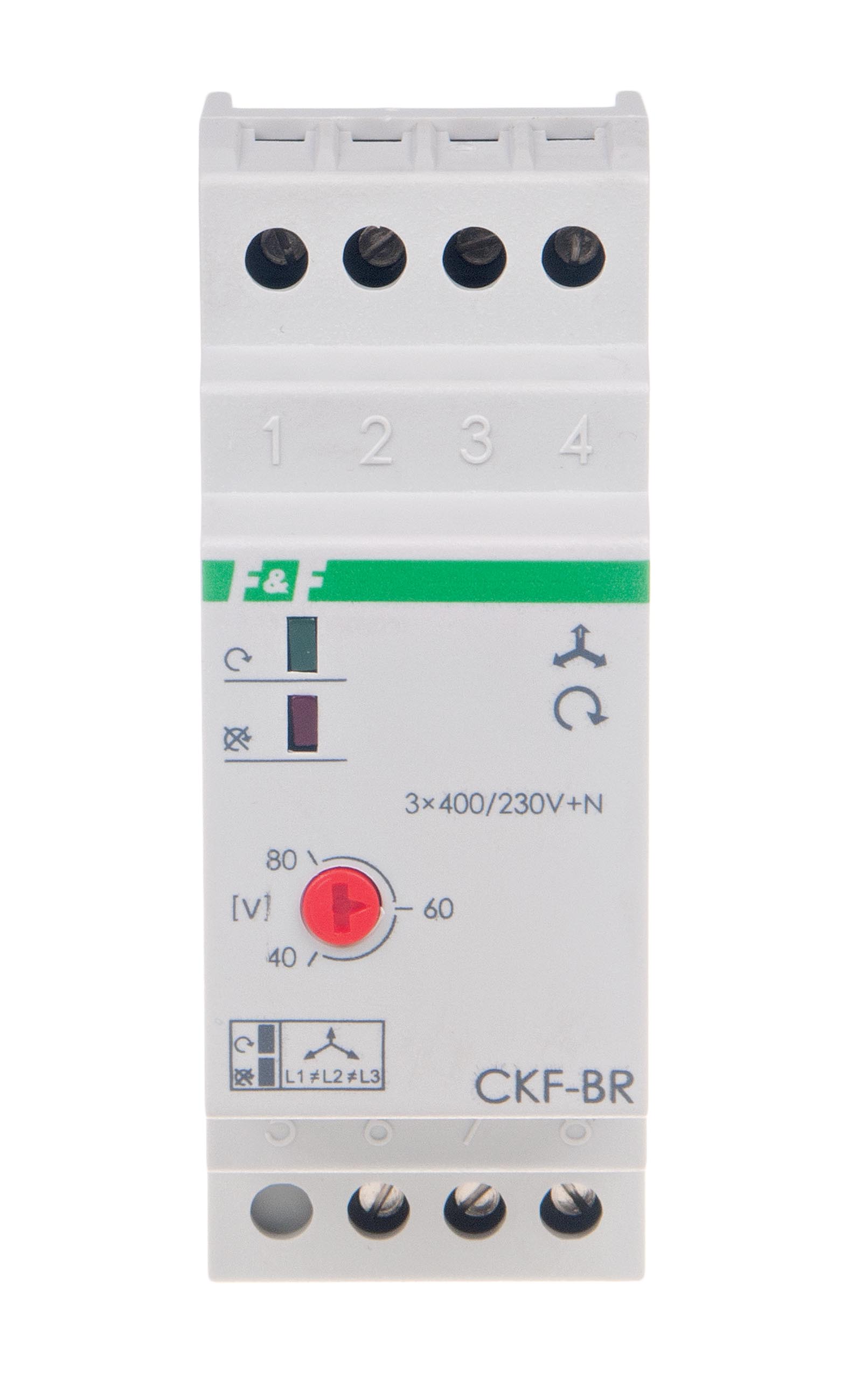

• Sygnalizacja: LED zasilania (zielona) / LED błędu (czerwona)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Kluczowe właściwości i funkcje ochronne:

• Kontrola zaniku fazy: Błyskawiczne wykrycie braku napięcia na którejkolwiek z faz, co zapobiega zniszczeniu silnika pracującego w układzie dwufazowym.
• Kontrola kolejności faz: Uniemożliwia uruchomienie napędu w niewłaściwym kierunku (np. w pompach lub transporterach), chroniąc mechanikę maszyny.
• Regulowana asymetria (40-80V): Pozwala precyzyjnie dostosować czułość urządzenia do jakości sieci zasilającej. Jest to kluczowe w miejscach, gdzie występują naturalne wahania napięcia, które nie są groźne dla odbiorników.
• Styk przełączny (P): Dzięki wyjściu NO/NC, w momencie awarii przekaźnik może rozłączyć stycznik główny (styk NO) i jednocześnie zasilić lampkę kontrolną lub syrenę (styk NC).

Zastosowanie:

• Zabezpieczenie silników w wentylatorach, pompach i sprężarkach.
• Ochrona maszyn przemysłowych zasilanych trójfazowo.
• Systemy klimatyzacji (zabezpieczenie sprężarek).
• Rozdzielnice budowlane i warsztatowe.

Wskazówki instalacyjne:

• Podłączenie przewodu N: Przekaźnik wymaga podłączenia przewodu neutralnego do poprawnej pracy i pomiaru napięć fazowych względem punktu zero.
• Ustawienie progu asymetrii: Zaleca się rozpoczęcie od ustawienia wyższego progu (np. 60-70V) i stopniowe obniżanie go, jeśli sieć jest stabilna, aby zapewnić maksymalną ochronę silnika.
• Opóźnienie 4s: Wbudowana zwłoka czasowa zapobiega przypadkowym wyłączeniom przy chwilowych (udarowych) spadkach napięcia, które występują np. podczas rozruchu innych dużych maszyn w tej samej sieci.
