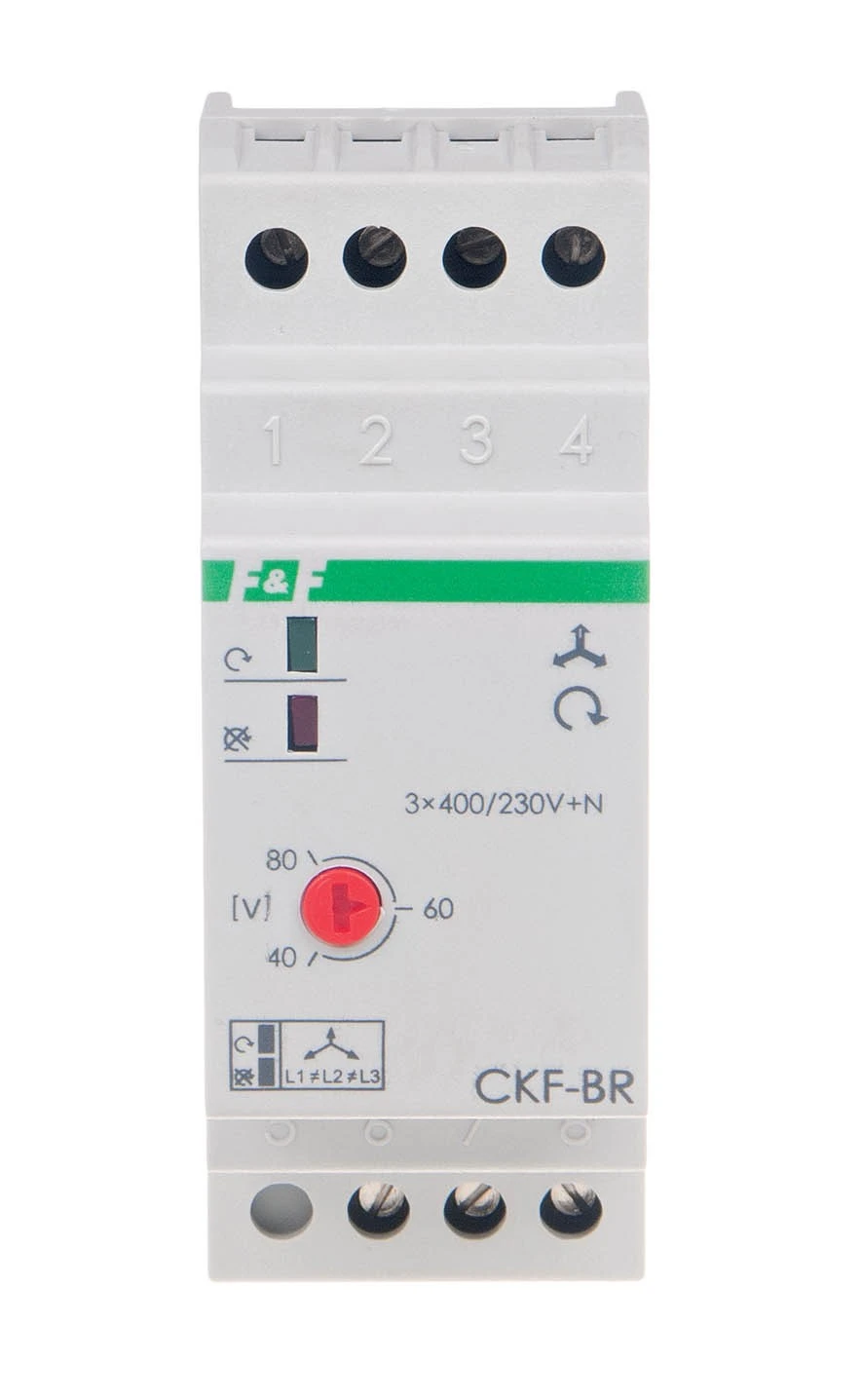

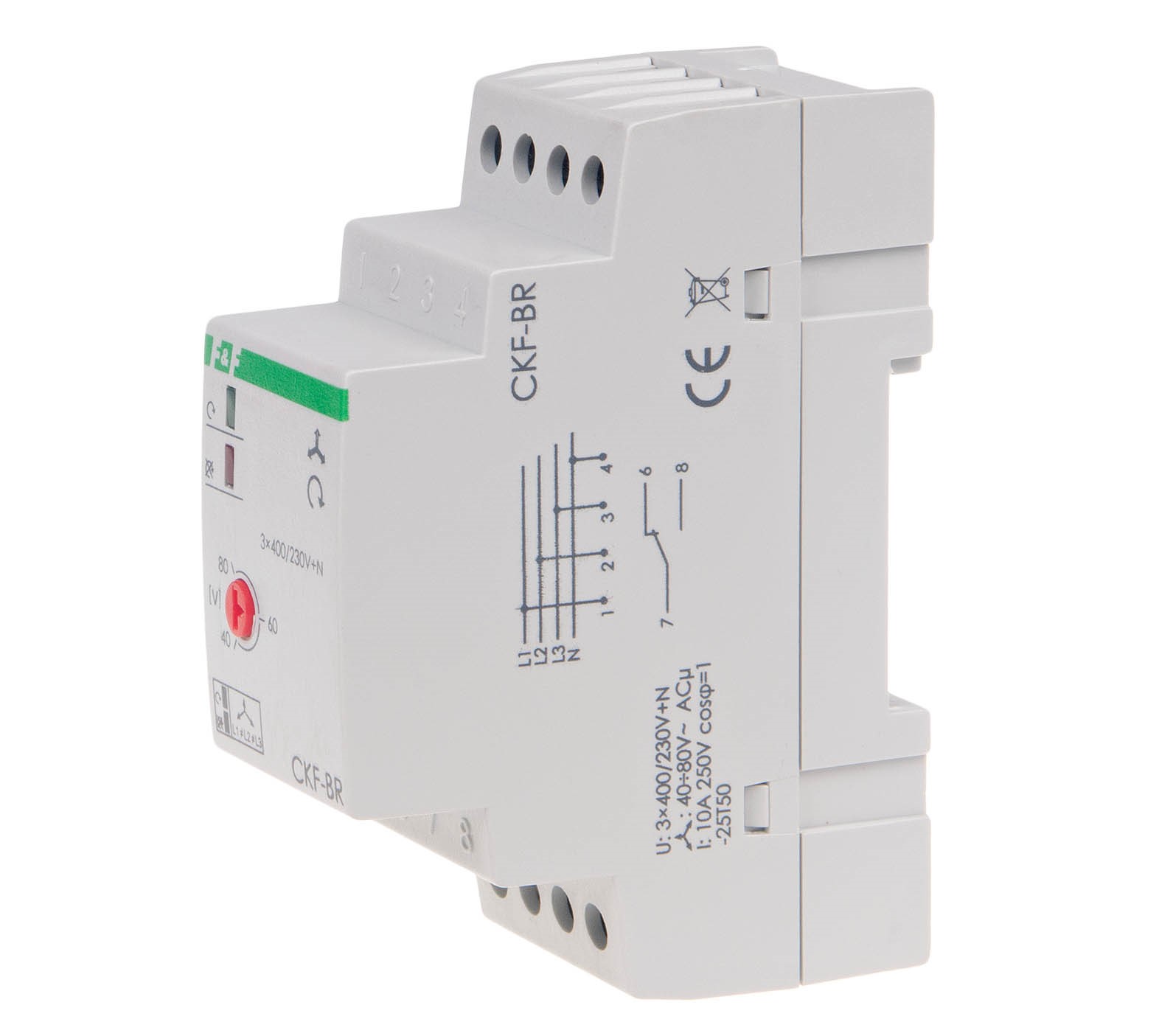

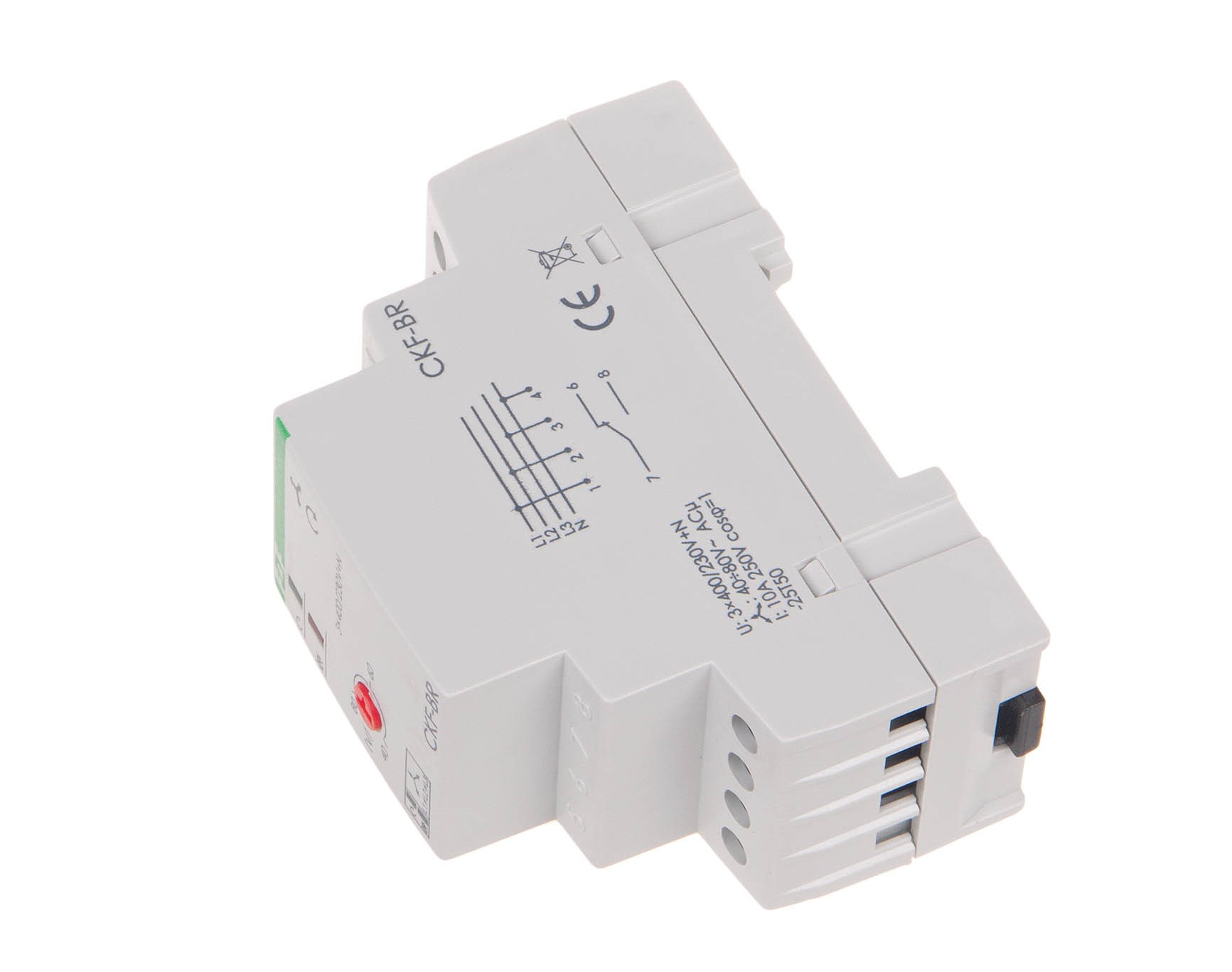

Przekaźnik kolejności i zaniku faz F&F CKF-BR-TRMS 10A 1NO/NC opóźnienie 4s asymetria 40-80V True RMS na szynę DIN

Przekaźnik kolejności i zaniku faz F&F (CKF-BR-TRMS) – Z technologią True RMS

Model CKF-BR-TRMS to zaawansowany aparat modułowy przeznaczony do kompleksowej ochrony silników elektrycznych zasilanych z sieci trójfazowej. Urządzenie monitoruje kluczowe parametry zasilania, chroniąc silnik przed skutkami zaniku fazy, asymetrii napięć oraz błędnej kolejności faz. Zastosowanie pomiaru True RMS gwarantuje precyzyjne działanie nawet w sieciach z dużymi zakłóceniami harmonicznymi, generowanymi np. przez falowniki czy zasilacze impulsowe.

Specyfikacja techniczna:

• Napięcie zasilania: 3 × 400 V + N
• Styk wyjściowy: 1 × NO/NC (przełączny, separowany)
• Maksymalny prąd obciążenia: 10 A (AC-1)
• Próg asymetrii napięciowej: regulowany 40 ÷ 80 V~
• Napięcie powrotu (histereza): ok. 5 V~
• Opóźnienie wyłączenia: 4 s (stałe)
• Metoda pomiaru: True RMS (skuteczna wartość napięcia)
• Sygnalizacja: Diody LED (zasilanie, kolejność faz, asymetria)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Kluczowe właściwości i funkcjonalność:

• Pomiar True RMS: Pozwala na poprawny odczyt napięcia w "brudnych" sieciach. Klasyczne przekaźniki mogą błędnie interpretować odkształcenia sinusoidy jako poprawne napięcie, co prowadzi do przegrzania silnika.
• Kontrola kolejności faz: Zapobiega wirowaniu silnika w niewłaściwym kierunku, co mogłoby doprowadzić do uszkodzenia pompy, wentylatora lub maszyny produkcyjnej.
• Zabezpieczenie przed asymetrią: Chroni uzwojenia silnika przed nierównomiernym obciążeniem, które jest najczęstszą przyczyną spalenia jednostek napędowych.
• Opóźnienie 4 s: Zapobiega niepotrzebnym wyłączeniom przy chwilowych, niegroźnych spadkach napięcia (np. podczas rozruchu innych dużych maszyn w tej samej sieci).
• Kontrola styku stycznika: Przekaźnik potrafi wykryć przerwę w obwodzie za stycznikiem, zapewniając pełną ochronę układu wykonawczego.

Zastosowanie:

• Pompy i kompresory: Ochrona przed pracą dwufazową i zmianą kierunku obrotów.
• Wentylacja i klimatyzacja: Zabezpieczenie silników napędowych w centralach wentylacyjnych.
• Maszyny budowlane: Betoniarki, wciągarki i podnośniki wymagające stałej kolejności faz.
• Automatyka przemysłowa: Główny element nadzorujący zasilanie szaf sterowniczych.

Wskazówki instalacyjne:

• Podłączenie przewodu N: Model ten wymaga podłączenia przewodu neutralnego (N) do poprawnego działania układu pomiarowego.
• Miejsce montażu: Przekaźnik montuje się przed układem sterowania stycznikiem. Styk 10 A pozwala na bezpośrednie sterowanie cewką stycznika mocy.
• Regulacja asymetrii: Zaleca się ustawienie progu asymetrii na ok. 45-55 V. Jeśli sieć jest bardzo niestabilna, można podnieść próg w stronę 80 V, jednak należy wtedy monitorować temperaturę pracy silnika.
• Diagnostyka LED: Jeśli silnik nie rusza, sprawdź diody na panelu. Świecenie diody czerwonej zazwyczaj oznacza błędną kolejność faz (wystarczy zamienić dwie fazy miejscami na wejściu przekaźnika).
