Przekaźnik kolejności i zaniku faz F&F CKF-337 10A 1NO/NC bez przewodu N opóźnienie 0,2-5s asymetria 20-60V na szynę DIN

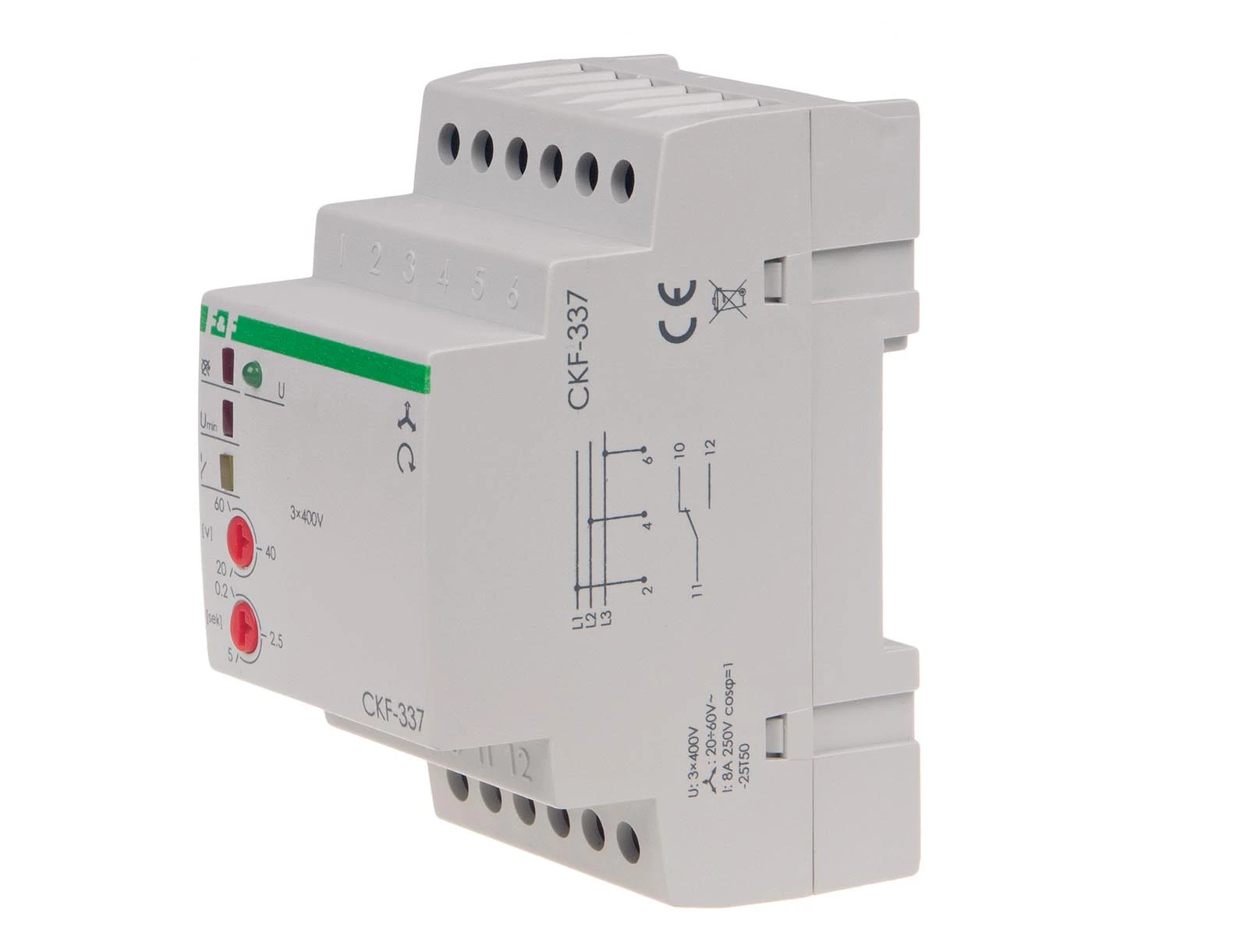

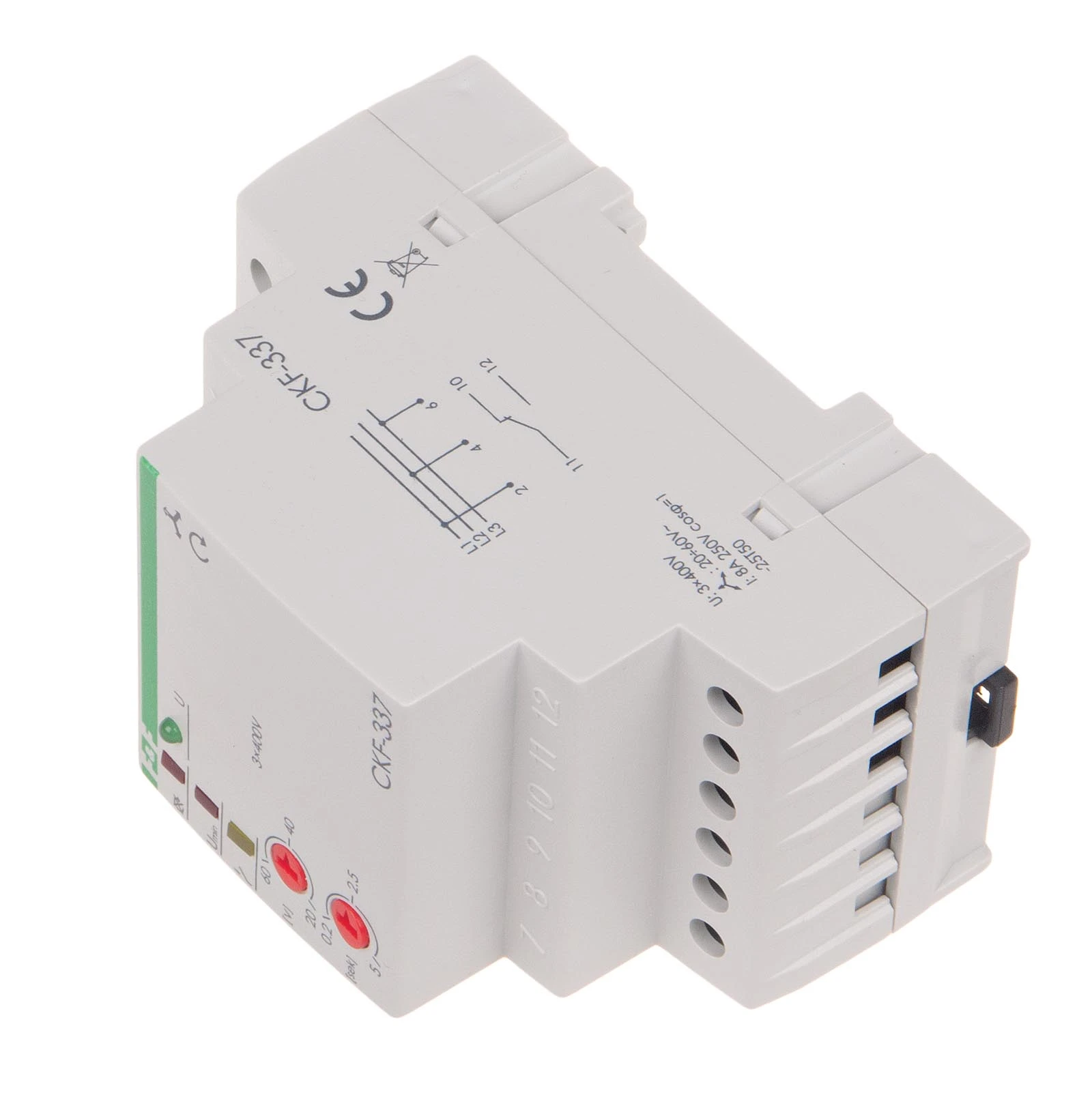

Przekaźnik kolejności i zaniku faz F&F (CKF-337) – 3-fazowy, bez przewodu N

Model CKF-337 to zaawansowane urządzenie zabezpieczające dla silników trójfazowych oraz innych odbiorników 3-fazowych. Jego kluczową cechą jest brak konieczności podłączania przewodu neutralnego (N), co sprawia, że idealnie nadaje się do starych instalacji oraz układów, gdzie przewód N nie jest wyprowadzony. Przekaźnik chroni odbiornik przed skutkami zaniku fazy, asymetrią napięciową oraz błędną kolejnością faz, która mogłaby spowodować ruch silnika w przeciwnym kierunku.

Specyfikacja techniczna:

• Napięcie zasilania: 3 × 400 V (bez przewodu N)
• Maksymalny prąd obciążenia: 10 A (AC-1)
• Asymetria napięciowa (regulowana): 20 ÷ 60 V
• Opóźnienie wyłączenia (regulowane): 0,2 ÷ 5,0 s
• Konfiguracja styku: 1 × NO/NC (przełączny, bezpotencjałowy)
• Histereza napięciowa: ok. 5 V

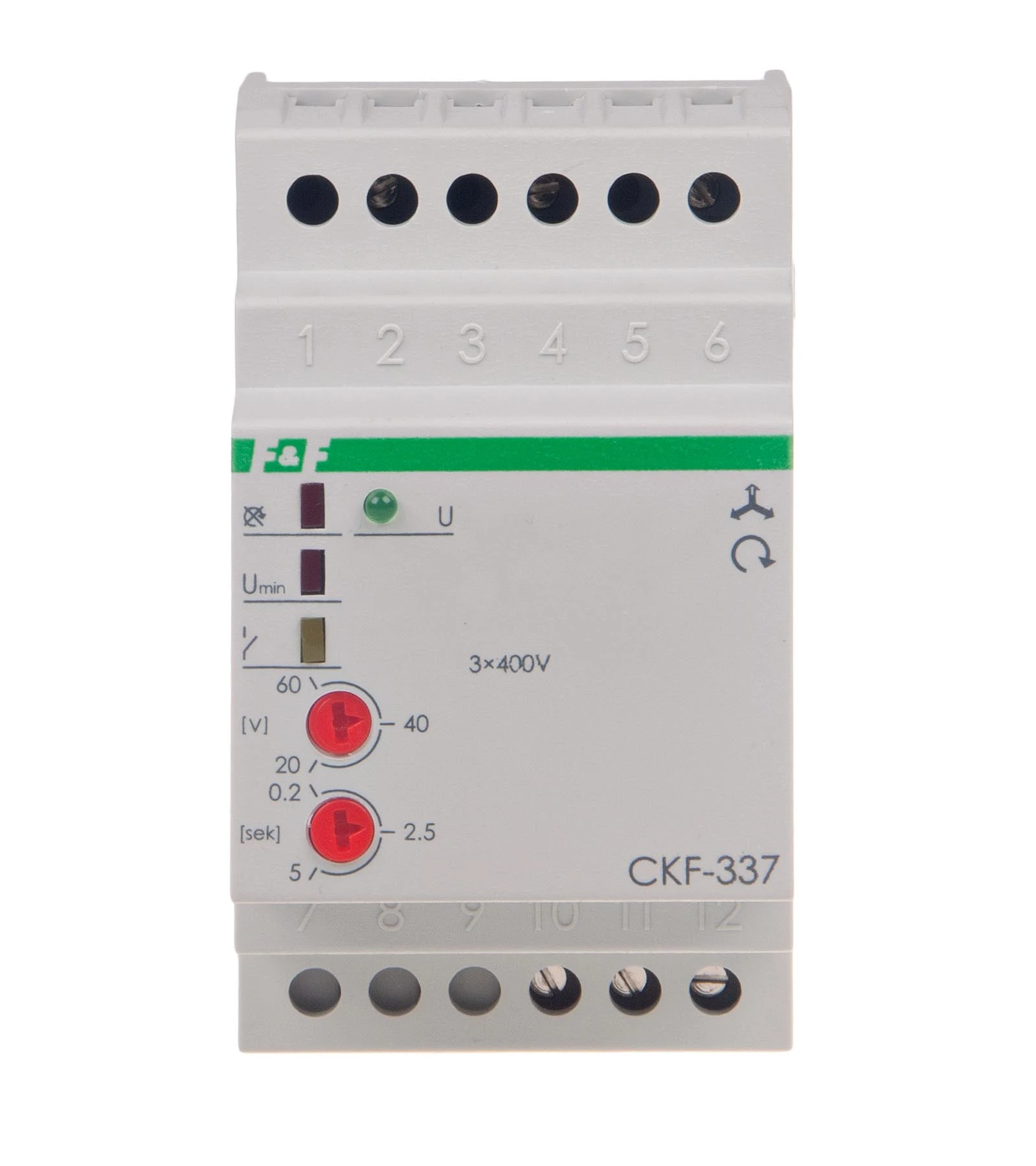

• Sygnalizacja: LED zielona (zasilanie), LED czerwona (błąd/faza)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Kluczowe właściwości i funkcjonalność:

• Kontrola kolejności faz: Zabezpiecza przed zmianą kierunku wirowania silnika. Jeśli fazy zostaną podłączone w niewłaściwej kolejności (np. L2 zamiast L1), przekaźnik nie pozwoli na załączenie stycznika.
• Zabezpieczenie przed asymetrią: Chroni uzwojenia silnika przed przegrzaniem i spaleniem w przypadku nierównomiernego obciążenia faz. Próg zadziałania można precyzyjnie ustawić pokrętłem.
• Regulowana zwłoka czasowa: Funkcja ta zapobiega zbędnym wyłączeniom przy chwilowych spadkach napięcia w sieci (np. podczas rozruchu innych dużych maszyn).
• Praca bez "N": Urządzenie pobiera zasilanie bezpośrednio z faz, co eliminuje problem "pływającego zera" i pozwala na montaż w układach sieci IT lub wszędzie tam, gdzie brakuje pełnego okablowania 5-przewodowego.

Zastosowanie:

• Pompy i wentylatory: Ochrona przed uszkodzeniem mechanicznym i elektrycznym wynikającym z braku fazy lub złego kierunku obrotów.
• Sprężarki i kompresory: Zapewnienie stabilnych warunków pracy napędu.
• Maszyny budowlane: Przenośne betoniarki i agregaty, gdzie często dochodzi do pomyłek przy podłączaniu wtyczek siłowych.
• Winda i dźwigi: Krytyczne systemy bezpieczeństwa wymagające poprawnej kolejności faz.

Wskazówki instalacyjne:

• Podłączenie styku: Styk przekaźnika (10A) jest bezpotencjałowy. Zazwyczaj wpina się go w szereg z cewką stycznika sterującego silnikiem.
• Ustawienie asymetrii: Jeśli sieć jest niestabilna, warto ustawić wyższy próg asymetrii (np. 50V), aby uniknąć częstych przerw w pracy. W stabilnych sieciach zaleca się 30-40V.
• Weryfikacja kolejności: Jeśli po poprawnym podłączeniu zasilania świeci się czerwona dioda oznaczająca błąd kolejności, należy zamienić miejscami dwa dowolne przewody fazowe na wejściu urządzenia (np. L1 z L2).
• Bezpieczeństwo: Montażu powinien dokonać elektryk z uprawnieniami, pamiętając o odłączeniu napięcia przed pracami w rozdzielnicy.
