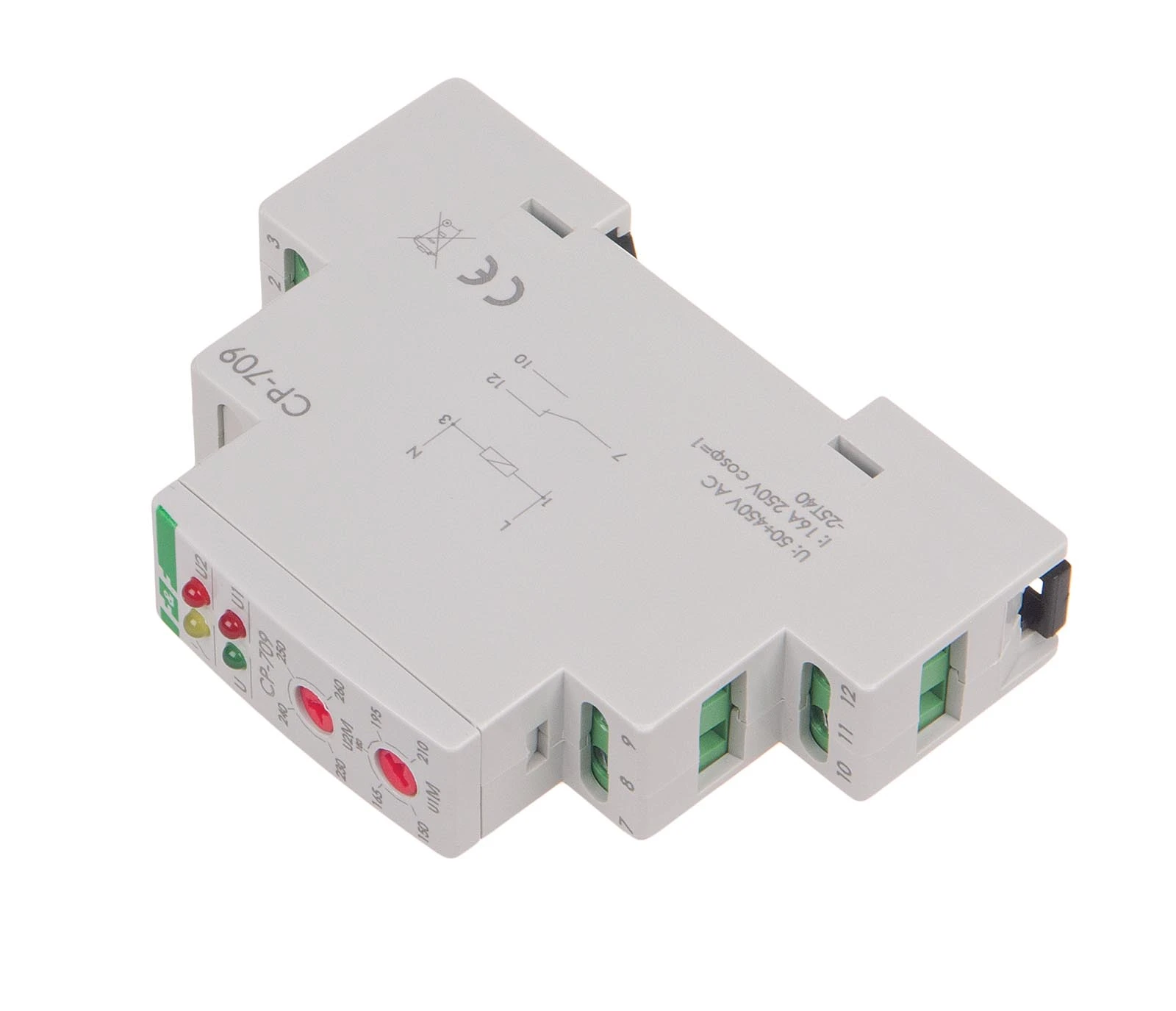

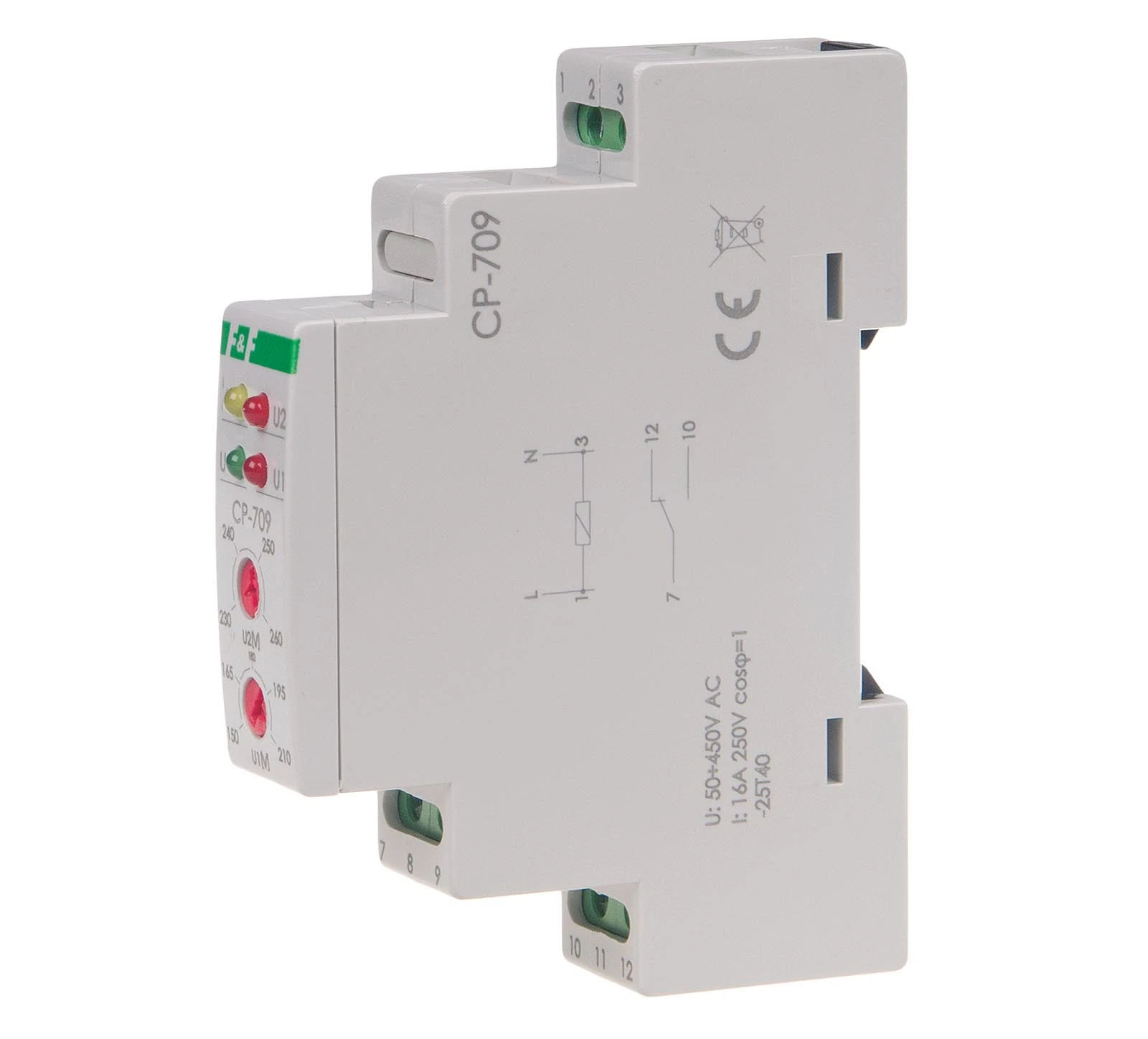

Przekaźnik napięciowy F&F CP-709 jednofazowy 16A 1NO/NC próg 150-210V/230-260V AC na szynę DIN

Przekaźnik napięciowy F&F (CP-709) – Jednofazowy, 16 A

Model CP-709 to precyzyjne urządzenie ochronne, którego zadaniem jest ciągłe monitorowanie napięcia w sieci jednofazowej. Chroni on odbiorniki przed skutkami groźnych wahań napięcia – zarówno przed jego spadkiem (podnapięciem), jak i nagłym wzrostem (przepięciem). W przypadku wykroczenia napięcia poza ustawione progi, przekaźnik natychmiast odłącza zasilanie, chroniąc wrażliwą elektronikę i sprzęt AGD przed uszkodzeniem.

Specyfikacja techniczna:

• Napięcie zasilania: 50 ÷ 450 V AC
• Styk wyjściowy: 1 × NO/NC (separowany styk przełączny)
• Maksymalny prąd obciążenia: 16 A (AC-1)
• Próg dolny (U_min): regulowany 150 ÷ 210 V
• Próg górny (U_max): regulowany 230 ÷ 260 V
• Czas zadziałania (wyłączenia): ok. 0,1 s (dla U_max) / ok. 0,8 s (dla U_min)
• Czas powrotu (ponownego załączenia): ok. 1,5 s
• Histereza napięciowa: 5 V

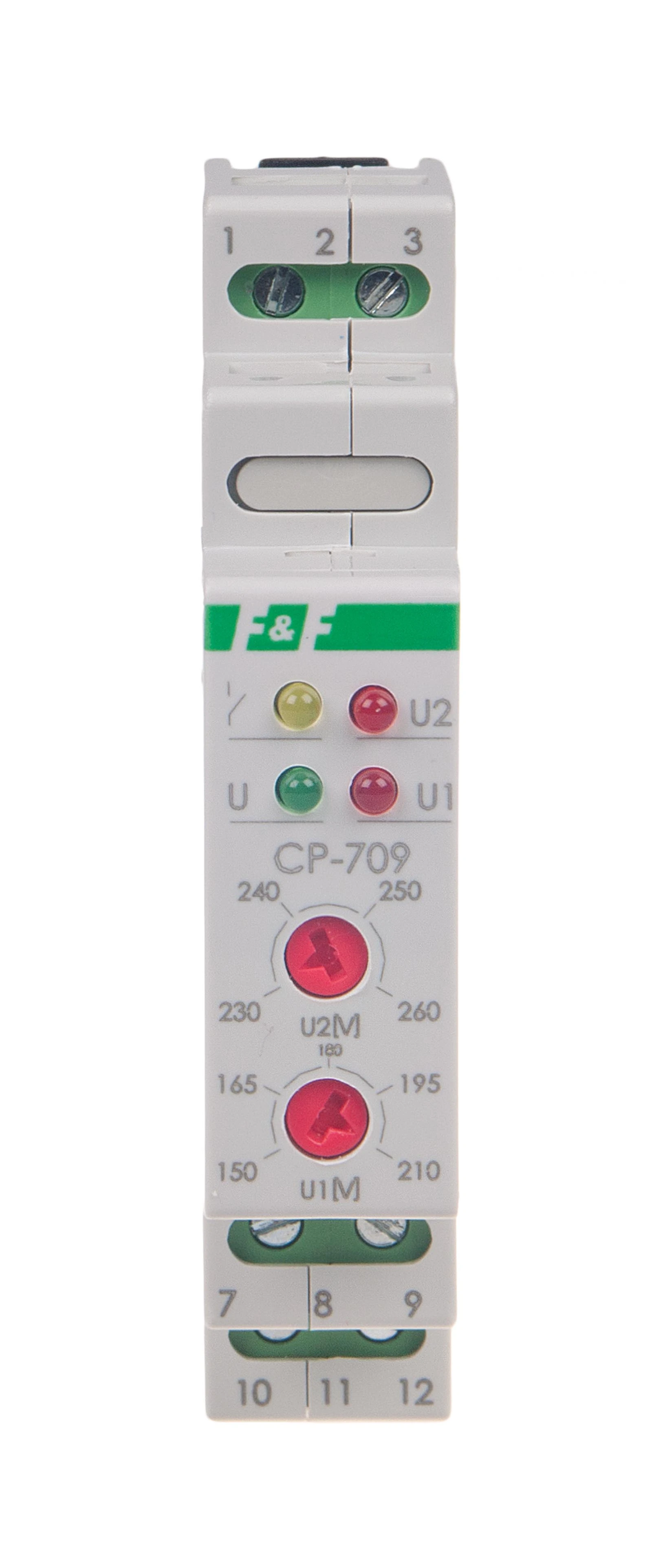

• Sygnalizacja: 3 × LED (U_max - żółta, U_min - żółta, stan styku - zielona)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Kluczowe właściwości i funkcjonalność:

• Szeroki zakres regulacji: Dzięki dwóm niezależnym potencjometrom użytkownik może precyzyjnie określić bezpieczne okno napięciowe (np. od 190 V do 250 V), dopasowane do specyfiki lokalnej sieci.
• Pełna separacja styków: Urządzenie posiada styk bezpotencjałowy, co pozwala na sterowanie obwodami o innym napięciu lub wykorzystanie go jako sygnału wejściowego dla systemów alarmowych i PLC.
• Automatyczny restart: Po ustabilizowaniu się napięcia w sieci i powrocie do bezpiecznego zakresu, przekaźnik samoczynnie załącza obciążenie po upływie czasu zwłoki (ok. 1,5 s).
• Wysoka odporność: Szeroki zakres napięcia zasilania (do 450 V) sprawia, że samo urządzenie nie ulegnie uszkodzeniu nawet przy poważnych awariach sieciowych (np. przy "pływającym zerze").

Zastosowanie:

• Ochrona sprzętu RTV/AGD: Zabezpieczenie lodówek, pralek, komputerów i telewizorów przed spaleniem zasilaczy.
• Instalacje fotowoltaiczne: Ochrona przed zbyt wysokim napięciem w sieci, które może wystąpić przy dużym nasłonecznieniu i oddawaniu energii do sieci.
• Automatyka przemysłowa: Ochrona sterowników i paneli operatorskich przed niestabilnym zasilaniem.

Wskazówki instalacyjne:

• Zasilanie i pomiar: Urządzenie jest zasilane bezpośrednio z mierzonej linii (zaciski L i N). Należy upewnić się, że przewód neutralny jest podłączony solidnie.
• Moc odbiorników: Prąd 16 A pozwala na bezpośrednie sterowanie obciążeniem o mocy do ok. 3500 W. Przy większych mocach lub silnikach o dużym prądzie rozruchowym należy zastosować dodatkowy stycznik.
• Ustawienie progów: Zaleca się ustawienie dolnego progu na ok. 180-190 V, a górnego na ok. 250-255 V, co jest standardowym bezpiecznym zakresem dla większości urządzeń w Polsce.
• Lokalizacja: Przekaźnik najlepiej zamontować w rozdzielnicy głównej budynku, tuż za zabezpieczeniem nadmiarowoprądowym.
