Przekaźnik poziomu cieczy F&F PZ-828 czujnik zalania jednostanowy 16A 1NO/NC 230V AC na szynę DIN z sondą PZ1

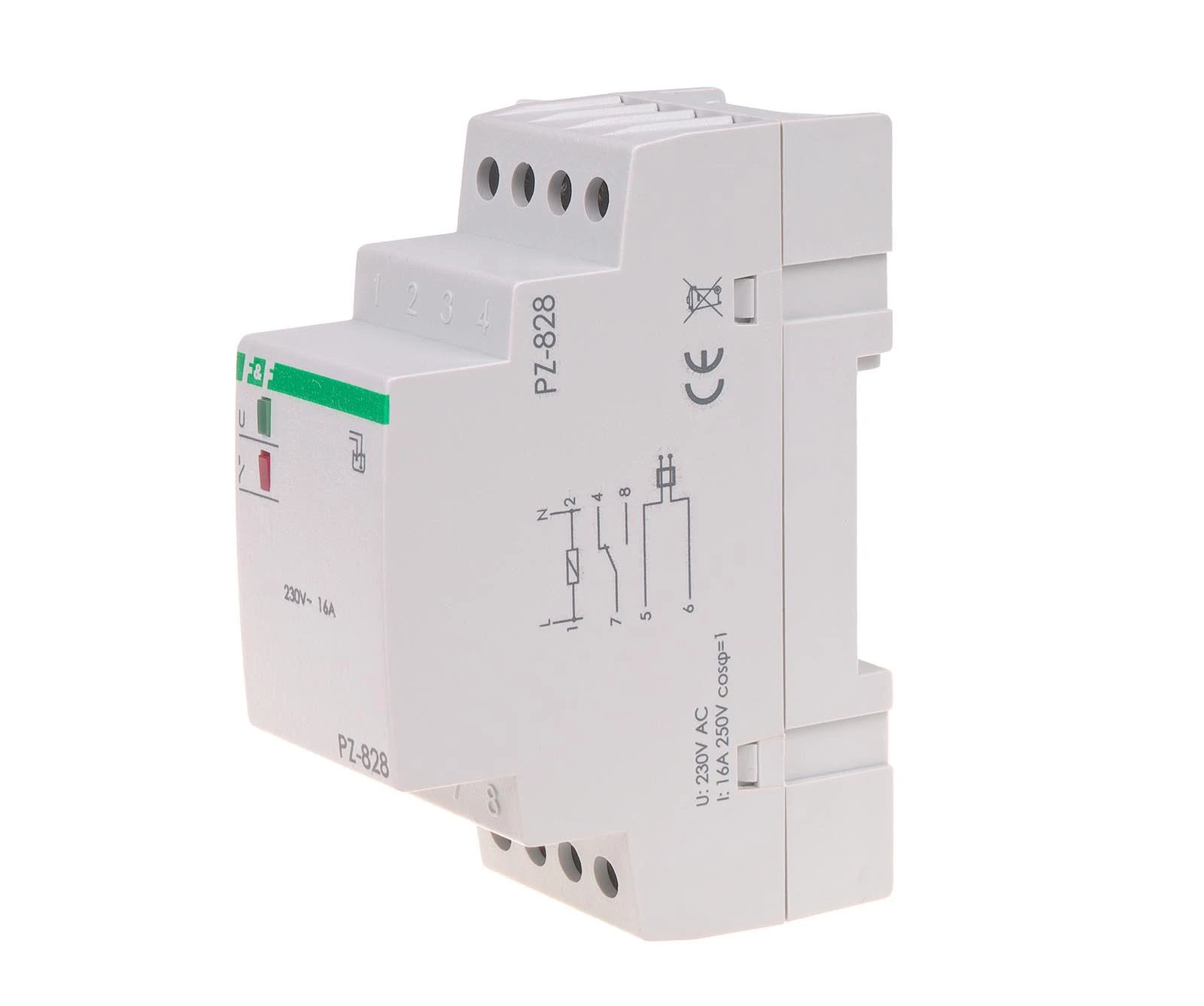

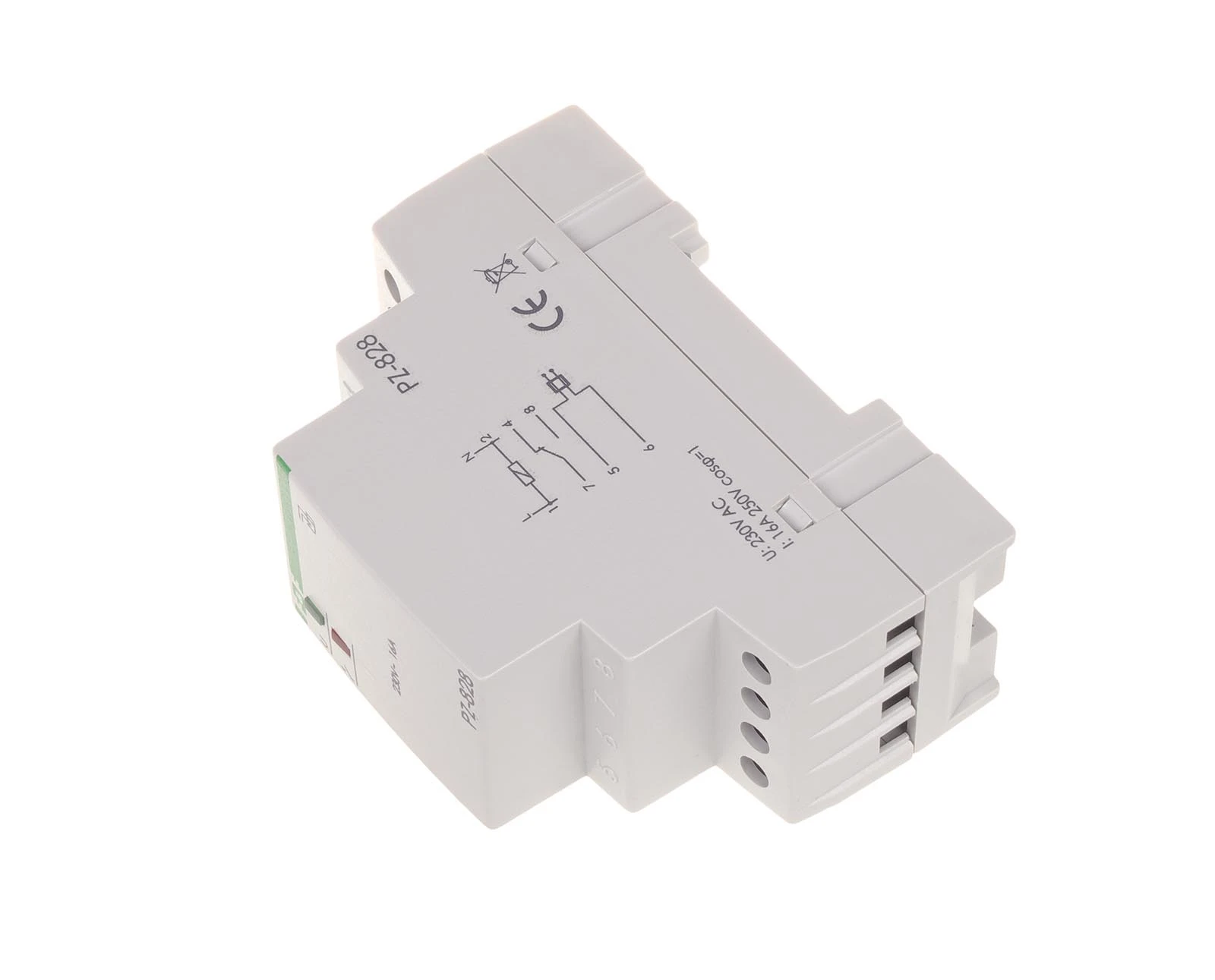

Przekaźnik poziomu cieczy F&F (PZ-828) – Jednostanowy, z sondą PZ1

Model PZ-828 to prosty i niezawodny przekaźnik przeznaczony do wykrywania obecności cieczy przewodzącej prąd elektryczny na poziomie zamontowanej sondy. Jest to najczęściej wybierany model do systemów antyzalaniowych oraz do automatycznego opróżniania studzienek drenażowych, gdzie wymagany jest pomiar tylko jednego, konkretnego punktu (poziomu).

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Maksymalny prąd obciążenia: 16 A (AC-1)
• Konfiguracja styku: 1 × NO/NC (przełączny, bezpotencjałowy)
• Czułość (regulowana): 1 ÷ 100 k?
• Sygnalizacja: LED zielona (zasilanie), LED żółta (stan styku)

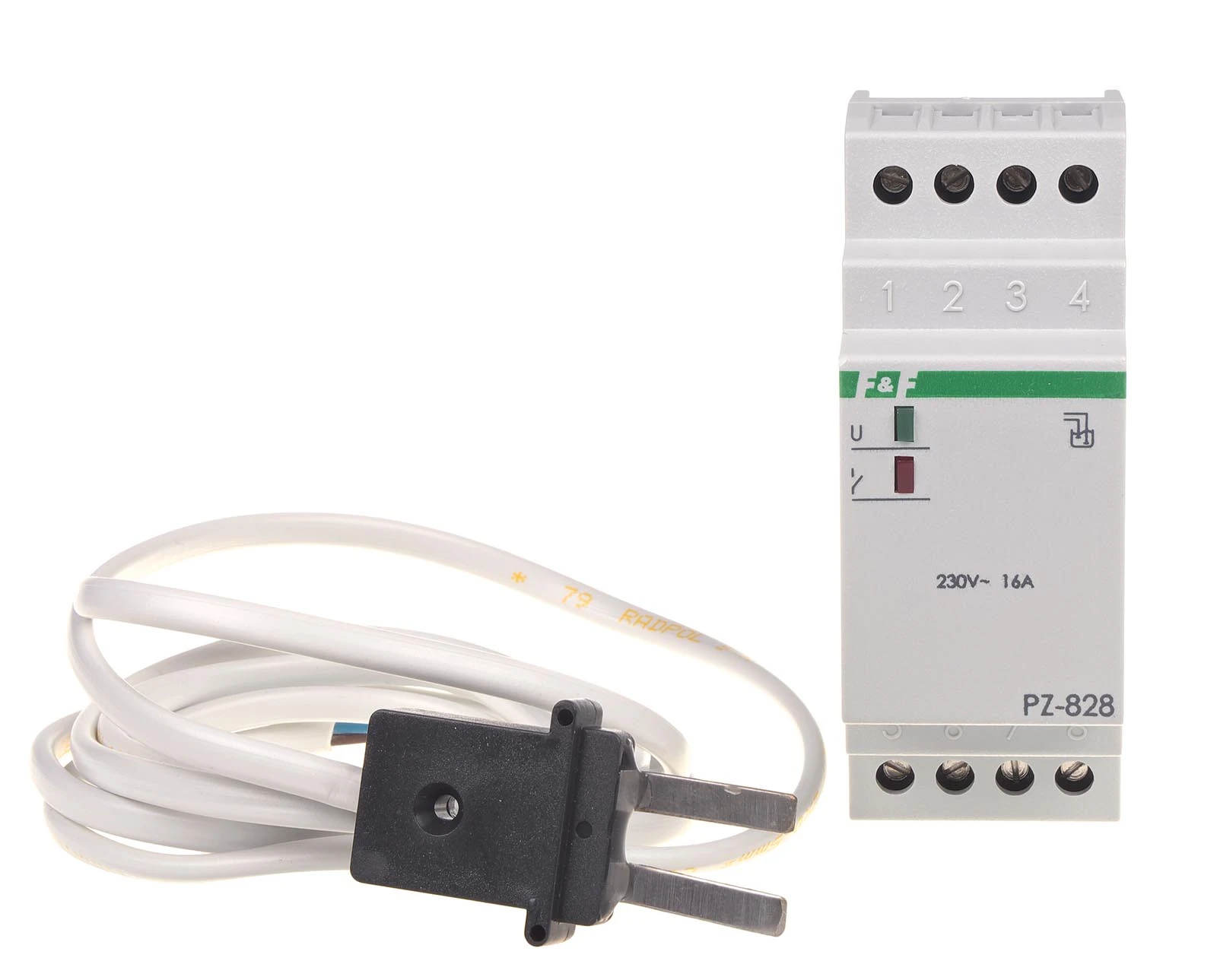

• Sonda w zestawie: 1 × sonda PZ1 (elektroda ze stali nierdzewnej z przewodem 1,5 m)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Stopień ochrony: IP20

Zasada działania:

Urządzenie działa w oparciu o pomiar rezystancji cieczy. Poziom płynu wykrywany jest w momencie zamknięcia obwodu elektrycznego między sondą a "masą" (którą może być metalowy zbiornik lub dodatkowa sonda).

• Wykrycie cieczy: Powoduje przełączenie styku przekaźnika (z 1-2 na 1-3).
• Brak cieczy: Powoduje powrót styku do pozycji spoczynkowej.

Kluczowe właściwości:

• Wysoki prąd 16 A: Pozwala na bezpośrednie podłączenie pompy odwadniającej o mocy do 2 kW bez konieczności stosowania dodatkowego stycznika.
• Regulowana czułość: Pokrętło na obudowie pozwala dostosować urządzenie tak, aby nie reagowało na parę wodną lub wilgoć, a jedynie na pełne zanurzenie w wodzie.
• Sonda PZ1 w komplecie: Elektroda jest wykonana ze stali kwasoodpornej, co gwarantuje jej wieloletnią pracę bez korozji w trudnych warunkach (np. w ściekach).
• Uniwersalny styk: Dzięki stykowi przełącznemu (NO/NC) przekaźnik może służyć zarówno do opróżniania (załączenie pompy po zalaniu), jak i do alarmowania (odcięcie zaworu wody po wykryciu wycieku).

Zastosowanie:

• Zabezpieczenie przed zalaniem: Montaż sondy przy podłodze w pralni lub kotłowni w celu zamknięcia elektrozaworu głównego wody.
• Odwadnianie piwnic: Sterowanie pompą zanurzeniową w studzience drenażowej.
• Zabezpieczenie suchobiegu: Wyłączanie urządzenia (np. grzałki), gdy poziom wody spadnie poniżej czujnika.

Wskazówki instalacyjne:

• Montaż sondy: Sonda PZ1 powinna być zamontowana pionowo, elektrodą do dołu. Jeśli zbiornik jest wykonany z plastiku, konieczne jest podłączenie drugiego przewodu ("masy") do cieczy – można to zrobić montując drugą sondę obok pierwszej.
• Przedłużanie przewodu: Przewód sondy (1,5 m) można przedłużyć dowolnym kablem dwużyłowym o przekroju ok. 1 mm2 do długości nawet 100 metrów.
• Bezpieczeństwo: Napięcie na sondzie jest niskie i odseparowane od sieci, co czyni je w pełni bezpiecznym dla ludzi, nawet przy dotknięciu wody w zbiorniku.
• Testowanie: Raz na pół roku zaleca się zanurzenie sondy w wodzie, aby sprawdzić poprawność zadziałania przekaźnika i drożność rur odpływowych.
