Przekaźnik poziomu cieczy F&F PZ-828B czujnik zalania jednostanowy 16A 1NO/NC 230V AC na szynę DIN bez sondy PZ1

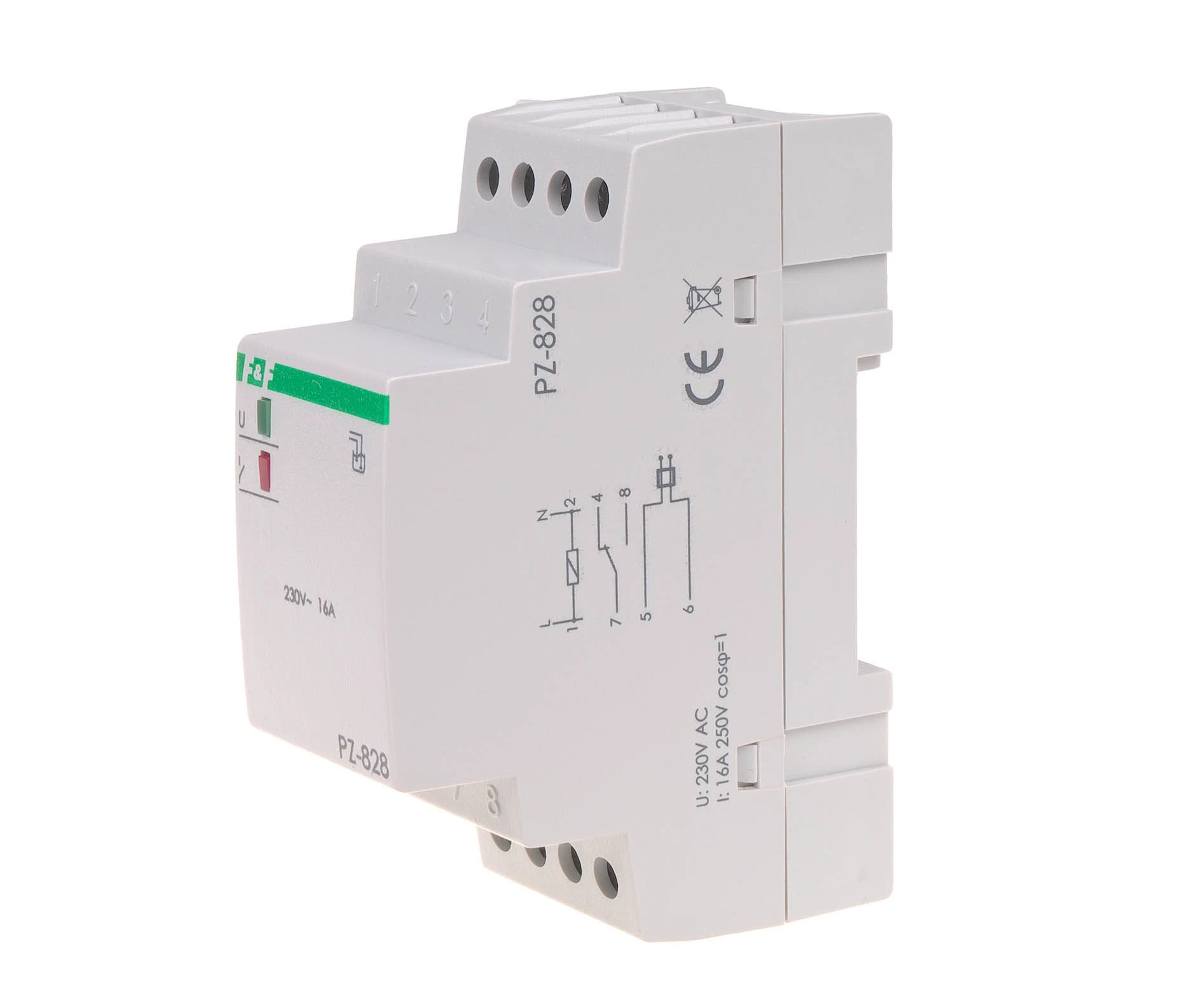

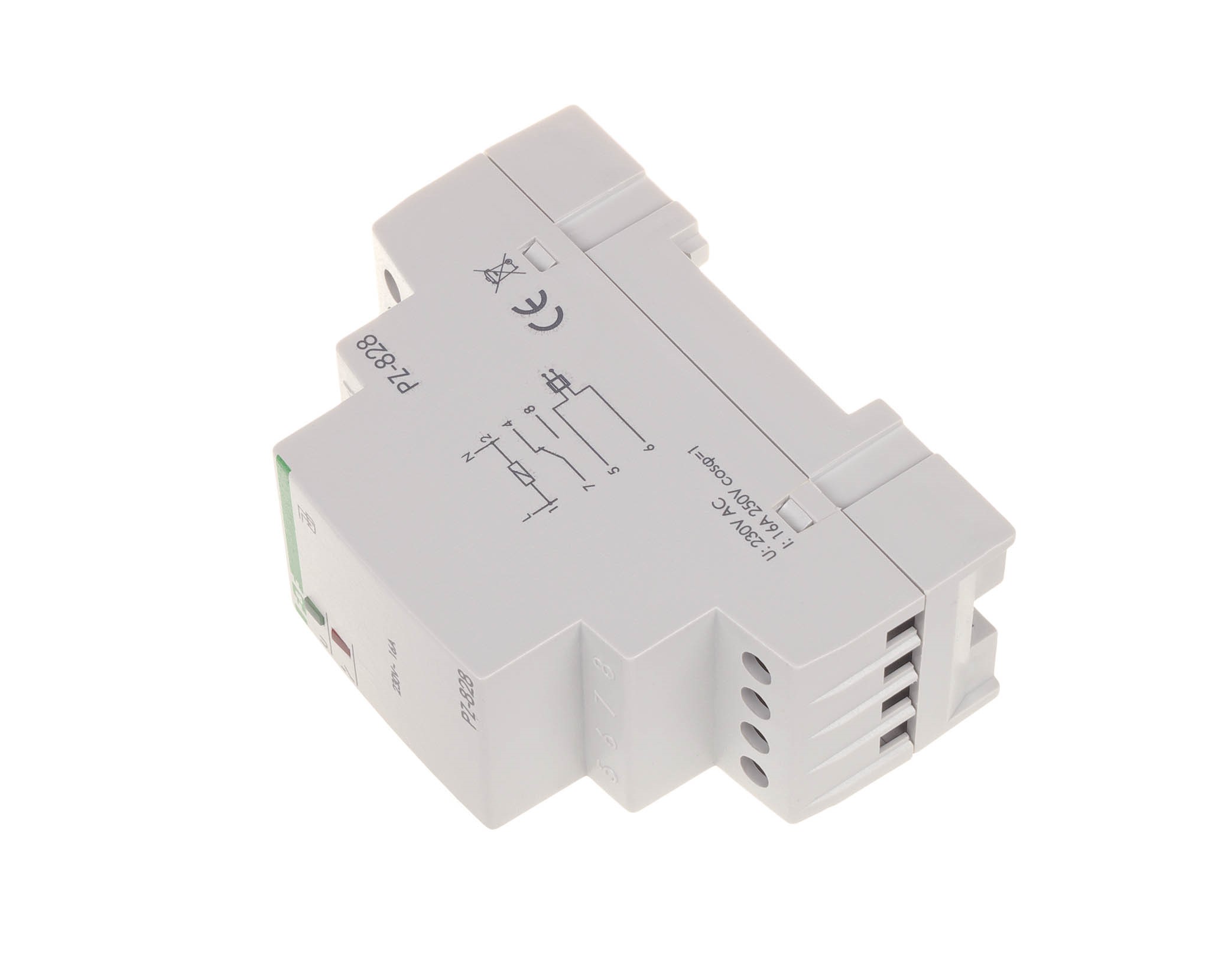

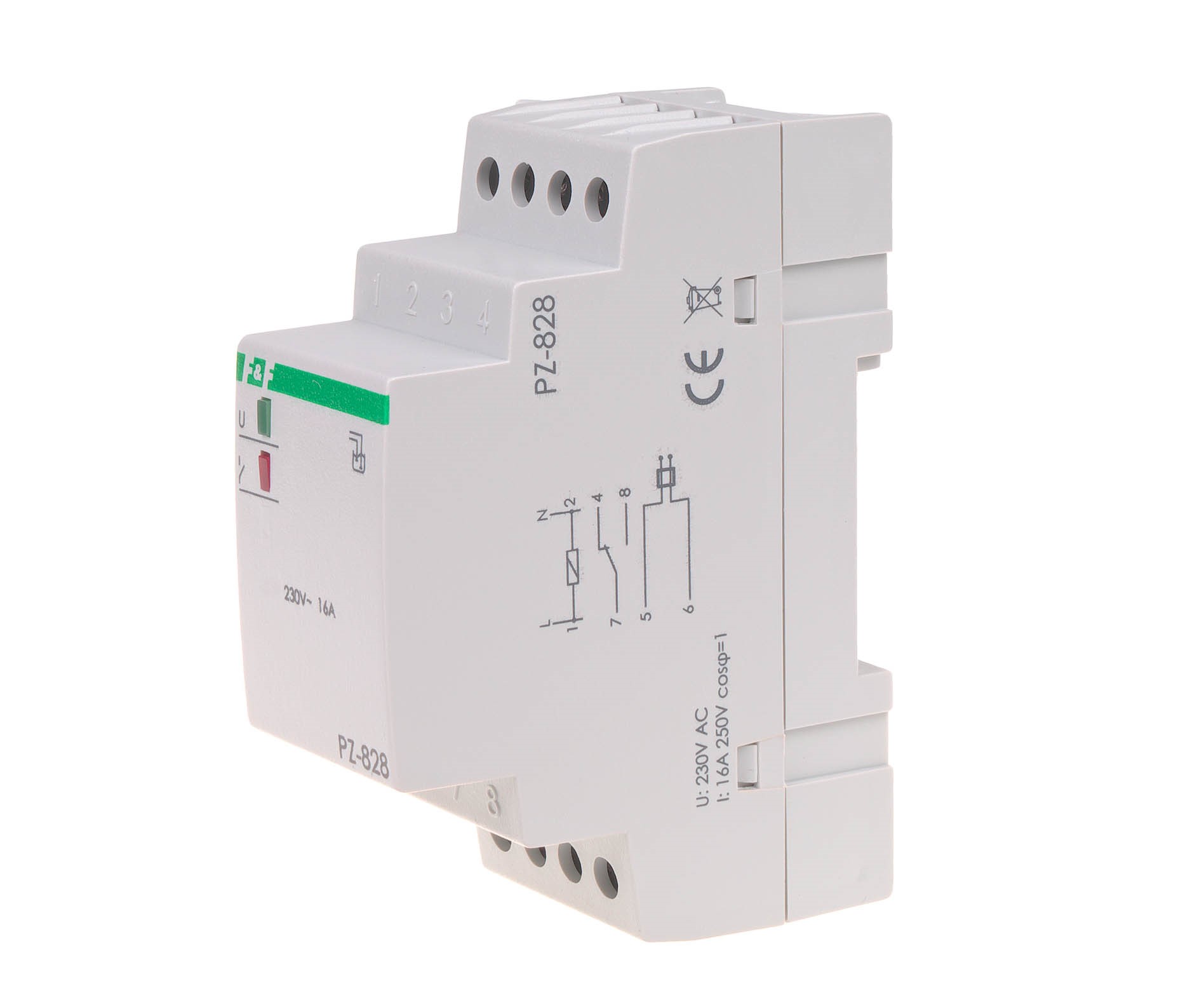

Przekaźnik poziomu cieczy F&F (PZ-828B) – Jednostanowy czujnik zalania

Model PZ-828B to precyzyjny automat przeznaczony do wykrywania obecności cieczy przewodzących prąd na poziomie zamontowanej sondy. Urządzenie pracuje w trybie jednostanowym, co oznacza, że zmienia stan styku w momencie zetknięcia się cieczy z elektrodą. Jest to idealne rozwiązanie do systemów alarmowych, ochrony przed zalaniem oraz kontroli napełnienia zbiorników do konkretnego poziomu.

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Styk wyjściowy: 1 × NO/NC (przełączny, separowany)
• Maksymalny prąd obciążenia: 16 A (AC-1)
• Czułość (rezystancja cieczy): stała (optymalizowana dla wody)
• Sygnalizacja: 2 × LED (zielona – zasilanie, czerwona – stan styku/zalanie)
• Napięcie elektrod: < 6 V~ (bezpieczne, prąd zmienny zapobiega elektrolizie)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
• Zgodność: Współpracuje z sondami PZ (brak sondy w tym zestawie)

Kluczowe właściwości i funkcjonalność:

• Szeroki zakres zastosowań: Może pełnić funkcję czujnika "MAX" (wyłączanie pompy po napełnieniu) lub czujnika "MIN" (ochrona przed suchobiegiem).
• Duża obciążalność (16 A): Przekaźnik może bezpośrednio sterować większością domowych pomp jednofazowych bez konieczności stosowania dodatkowego stycznika.
• Separacja galwaniczna: Obwód sondy jest odizolowany od sieci 230 V, co zapewnia bezpieczeństwo w przypadku kontaktu człowieka lub zwierzęcia z cieczą.
• Kompaktowa budowa: Szerokość tylko 18 mm pozwala zaoszczędzić miejsce w rozdzielnicy.

Zastosowanie:

• Zabezpieczenie przed zalaniem: Wykrywanie wody w piwnicach, pralniach lub kotłowniach (wymaga sondy umieszczonej nisko przy podłodze).
• Kontrola przelewu: Sygnalizacja osiągnięcia maksymalnego poziomu w zbiornikach na deszczówkę lub szambach.
• Ochrona urządzeń: Wyłączanie klimatyzatorów lub maszyn w przypadku wycieku chłodziwa.

Wskazówki instalacyjne:

• Dobór sondy: Pamiętaj, że ten zestaw nie zawiera sondy. Należy dokupić dedykowaną sondę (np. PZ lub PZ2) lub zastosować elektrodę ze stali nierdzewnej.
• Podłączenie: Do zacisków wejściowych podłączamy dwie linie: jedną do sondy pomiarowej, a drugą (odniesienia) do metalowego zbiornika lub drugiej sondy zanurzonej głębiej (tzw. sonda wspólna COM).
• Przewody sondy: Długość przewodu do sondy może wynosić do 100 m. Zaleca się stosowanie zwykłego przewodu linkowego (np. OMY).
• Ciecze: Urządzenie reaguje na wodę kranową, deszczową, ścieki i płyny ustrojowe. Nie będzie działać z olejami, benzyną ani wodą destylowaną.
