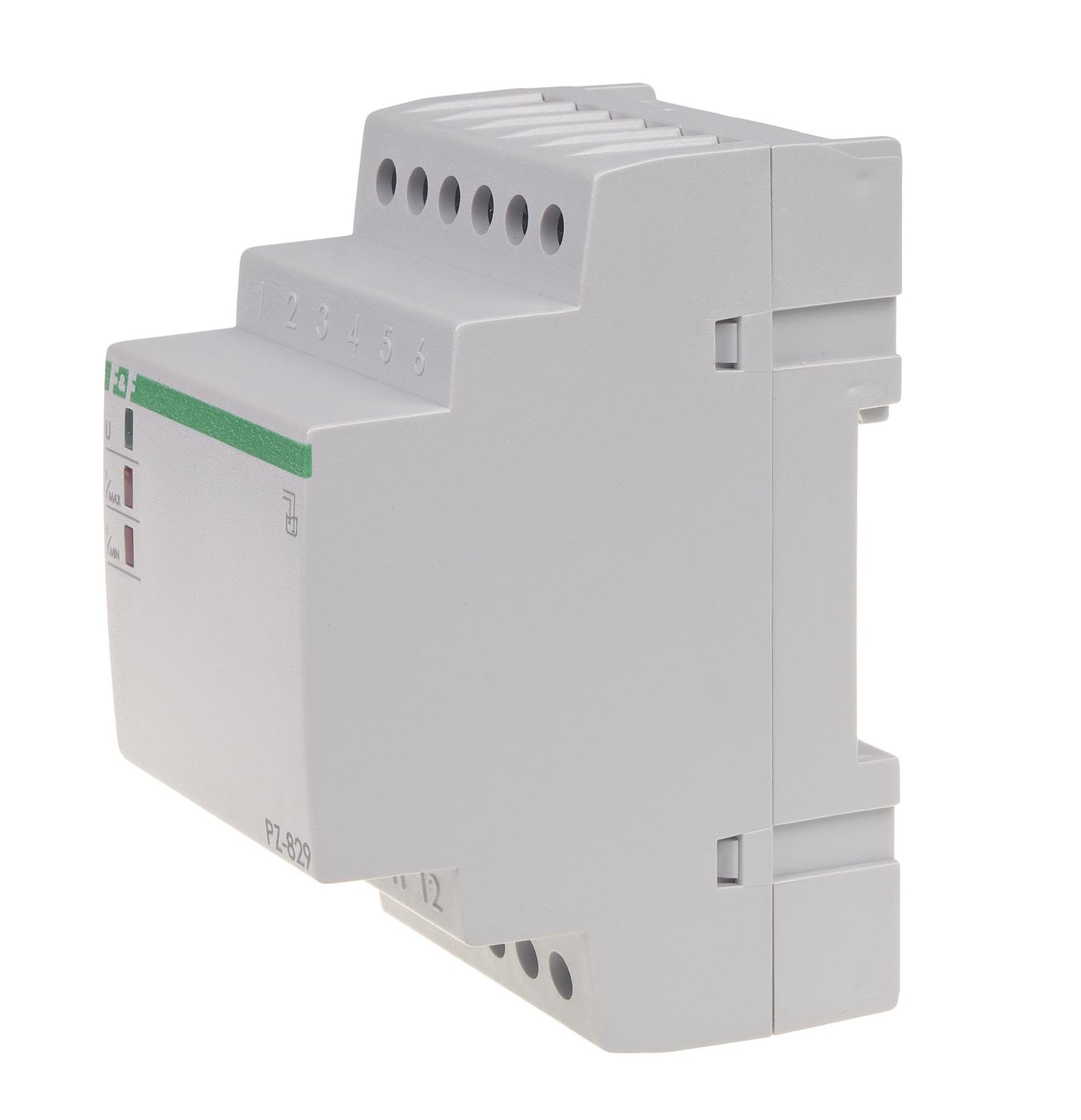

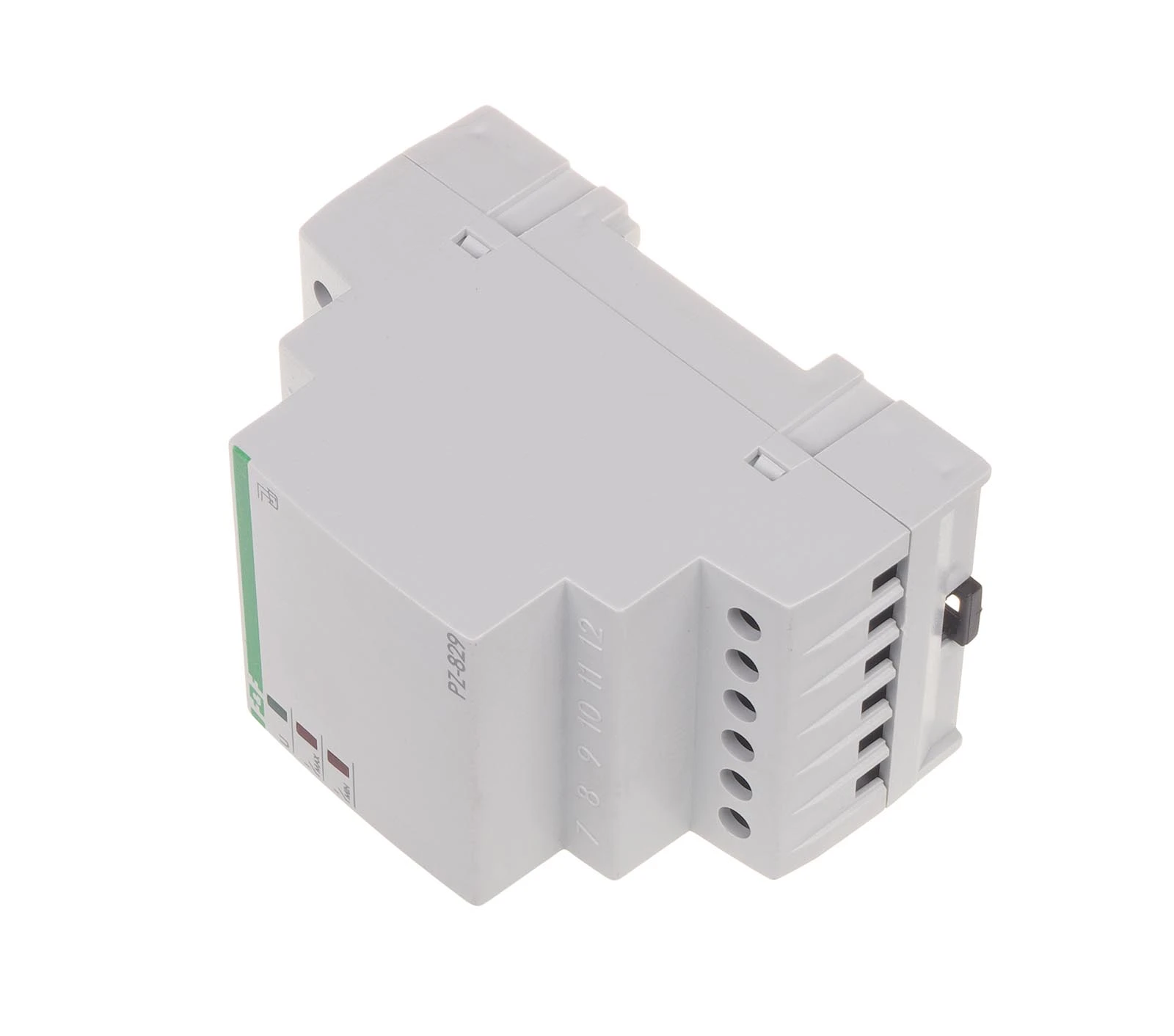

Przekaźnik poziomu cieczy F&F PZ-829 dwustanowy 2x16A 2NO/NC 230V AC na szynę DIN z 3 sondami PZ2

Przekaźnik poziomu cieczy F&F (PZ-829) – Dwustanowy, 2×16A, zestaw z 3 sondami PZ2

Model PZ-829 to zaawansowany automat służący do kontroli i utrzymywania poziomu cieczy przewodzących prąd elektryczny w zbiornikach, studniach lub basenach. Urządzenie pracuje w trybie dwustanowym, co oznacza, że pozwala na zachowanie poziomu lustra wody między ustalonym stanem minimalnym a maksymalnym.

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Styki: 2 × NO/NC (przełączne, odseparowane galwanicznie)
• Maksymalny prąd obciążenia: 2 × 16 A (AC-1)
• Czułość (regulowana): 1 ÷ 100 k?
• Sygnalizacja: LED zielona (zasilanie), 2 × LED czerwona (stan styku R1 i R2)

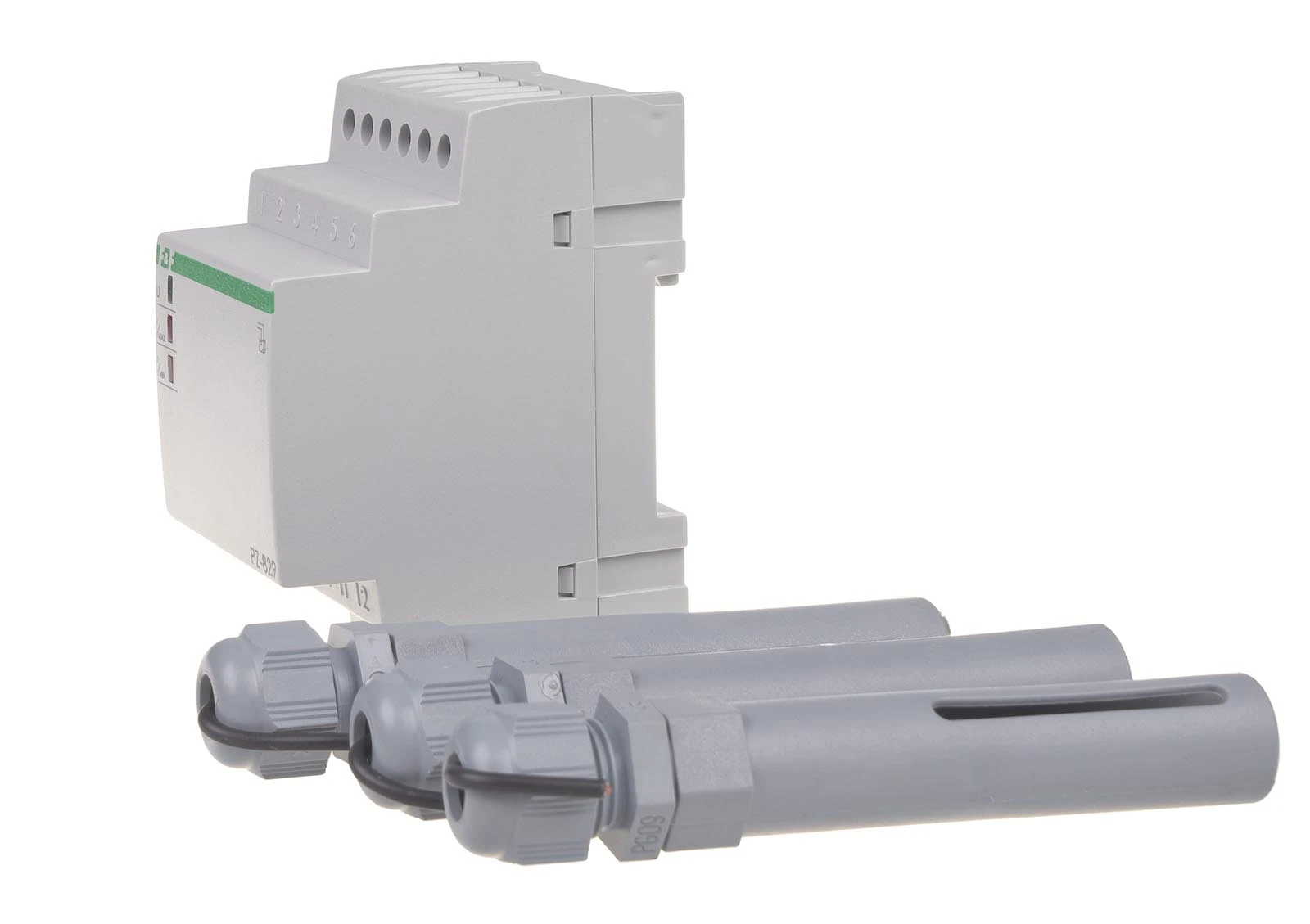

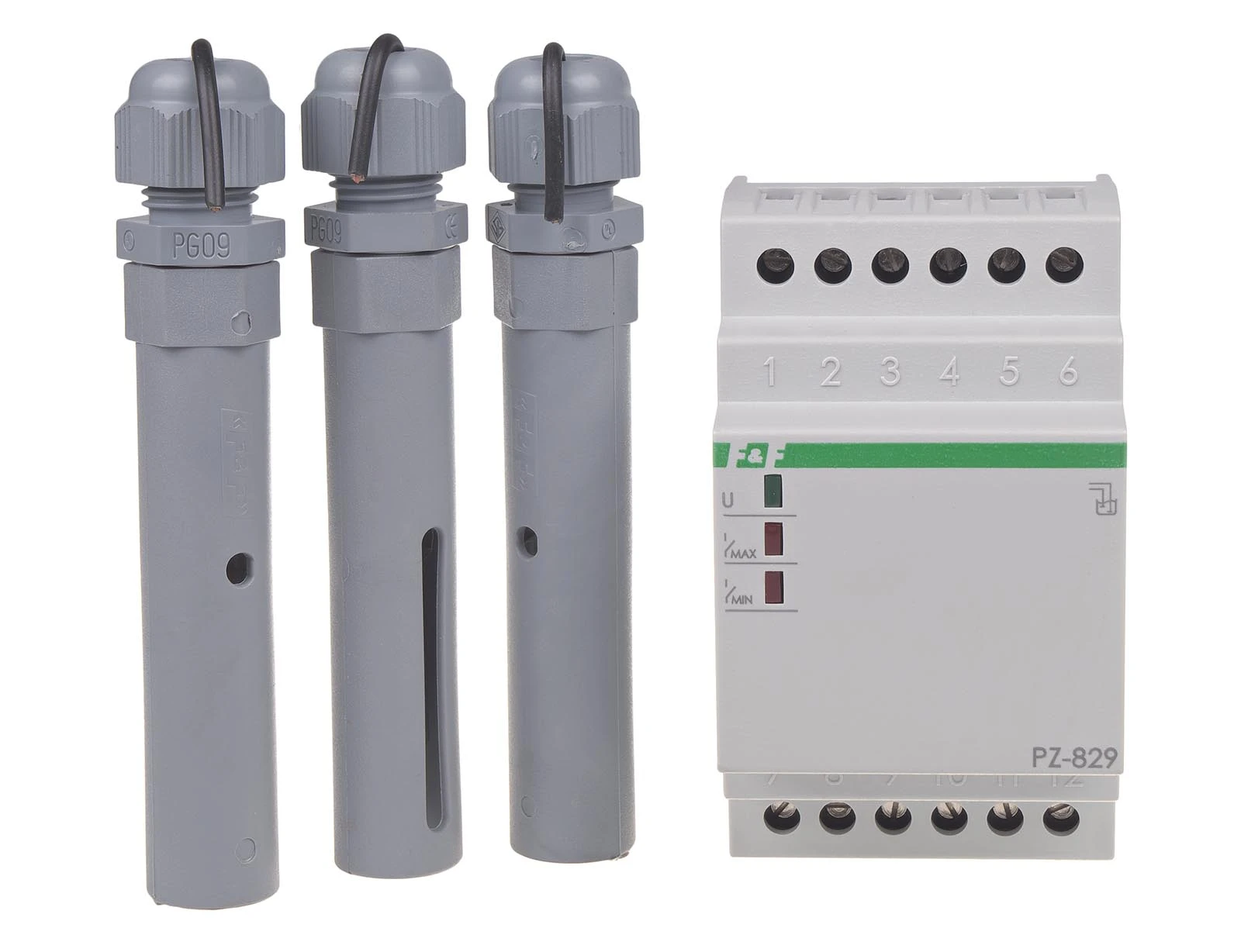

• Sondy w zestawie: 3 × sonda PZ2 (stal kwasoodporna w obudowie z tworzywa)
• Napięcie elektrod: < 6 V (bezpieczne dla ludzi i zwierząt)
• Montaż: Szyna DIN (TH35), szerokość 3 modułów (52,5 mm)

Zasada działania (Tryb dwustanowy):

Urządzenie wykorzystuje trzy sondy, które montuje się na różnych wysokościach w zbiorniku:

1. Sonda bazowa (COM): Umieszczona najniżej (punkt wspólny).
2. Sonda MIN: Wyznacza dolny poziom cieczy.
3. Sonda MAX: Wyznacza górny poziom cieczy.

Gdy poziom wody opadnie poniżej sondy MIN, przekaźnik zmienia stan styków (np. włącza pompę). Po napełnieniu zbiornika do poziomu sondy MAX, przekaźnik powraca do stanu pierwotnego (wyłącza pompę). Dzięki temu pompa nie włącza się zbyt często przy minimalnych wahaniach lustra wody.

Kluczowe właściwości i zalety:

• Dwa niezależne styki 16A: Pozwalają na bezpośrednie sterowanie jednofazową pompą o dużej mocy oraz jednoczesne uruchomienie zewnętrznej sygnalizacji alarmowej lub elektrozaworu.
• Regulowana czułość: Potencjometr umożliwia dostosowanie urządzenia do przewodności różnych cieczy (od wody kranowej po ciecze zanieczyszczone).
• Bezpieczeństwo: Prąd płynący przez sondy jest znikomy i ma bardzo niskie napięcie, co zapobiega zjawisku elektrolizy oraz gwarantuje bezpieczeństwo w kontakcie z wodą.
• Sondy PZ2 w zestawie: Wykonane ze stali kwasoodpornej, co zapewnia im długą żywotność i odporność na korozję w środowisku wodnym.

Zastosowanie:

• Automatyczne napełnianie zbiorników: Zabezpieczenie przed przepełnieniem lub całkowitym opróżnieniem.
• Odwadnianie piwnic i wykopów: Automatyczne wypompowywanie wody po osiągnięciu poziomu alarmowego.
• Ochrona pomp przed suchobiegiem: Wyłączanie pompy w studni, gdy poziom wody spadnie poniżej bezpiecznego minimum.

Wskazówki instalacyjne:

• Przedłużanie sond: Przewody do sond można przedłużyć dowolnym kablem o przekroju do 1 mm2 (zalecana długość do 100 m). Warto użyć kabla typu linka w izolacji gumowej.
• Montaż sond: Sondy PZ2 powinny zwisać pionowo. Należy upewnić się, że nie dotykają one metalowych ścianek zbiornika ani siebie nawzajem.
• Ciecze nieprzewodzące: Pamiętaj, że urządzenie nie działa z cieczami takimi jak oleje, benzyna czy woda destylowana, które nie przewodzą prądu.
