Przekaźnik poziomu cieczy F&F PZ-829RC dwustanowy z regulacją 2x16A 2NO/NC 230V AC na szynę DIN z 3 sondami PZ2

Przekaźnik poziomu cieczy F&F (PZ-829RC) – Dwustanowy z regulacją

Model PZ-829RC to wszechstronny automat przeznaczony do wykrywania obecności cieczy przewodzących prąd elektryczny. Urządzenie pracuje w trybie dwustanowym, co oznacza, że pozwala na utrzymywanie poziomu cieczy pomiędzy dwoma punktami (minimum i maksimum). Dzięki dwóm niezależnym stykom przełącznym o dużej obciążalności (16 A), przekaźnik może bezpośrednio sterować pompami jednofazowymi bez konieczności stosowania dodatkowych styczników.

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Styki wyjściowe: 2 × NO/NC (separowane styki przełączne)
• Maksymalny prąd obciążenia: 2 × 16 A (AC-1)
• Czułość (rezystancja cieczy): regulowana 1 ÷ 100 k?
• Sygnalizacja: Diody LED (zasilanie, status styków, poziomy MIN/MAX)

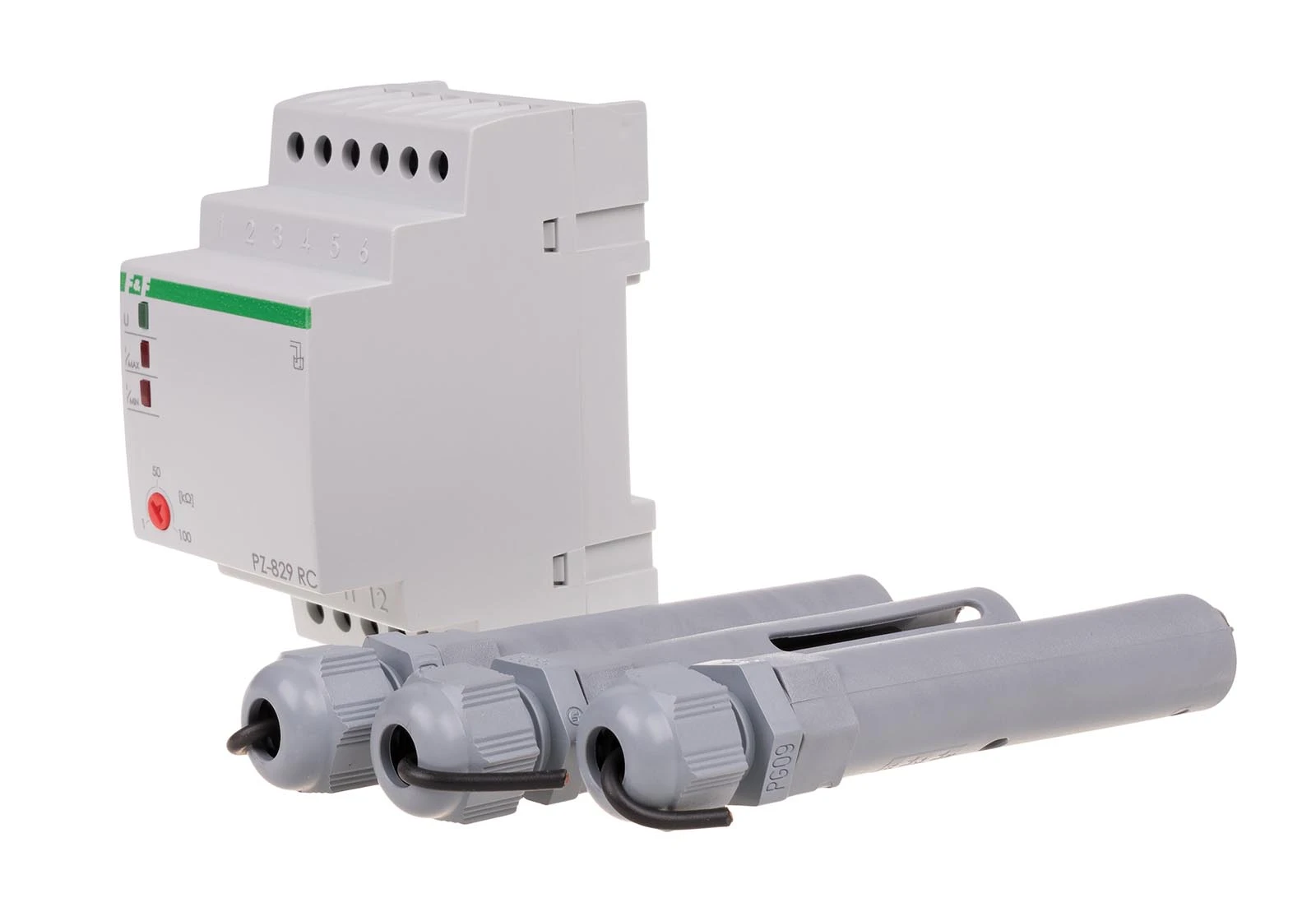

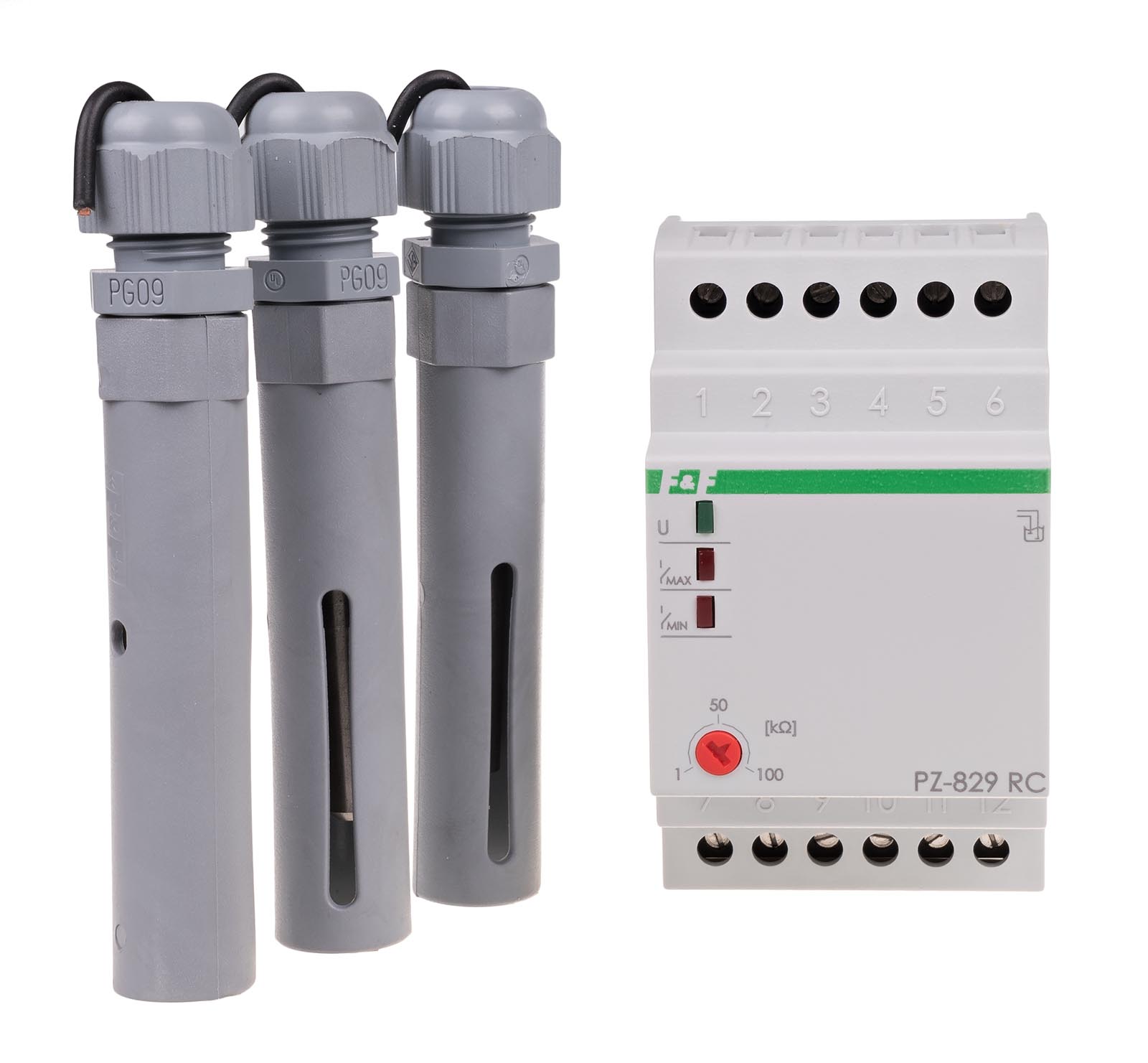

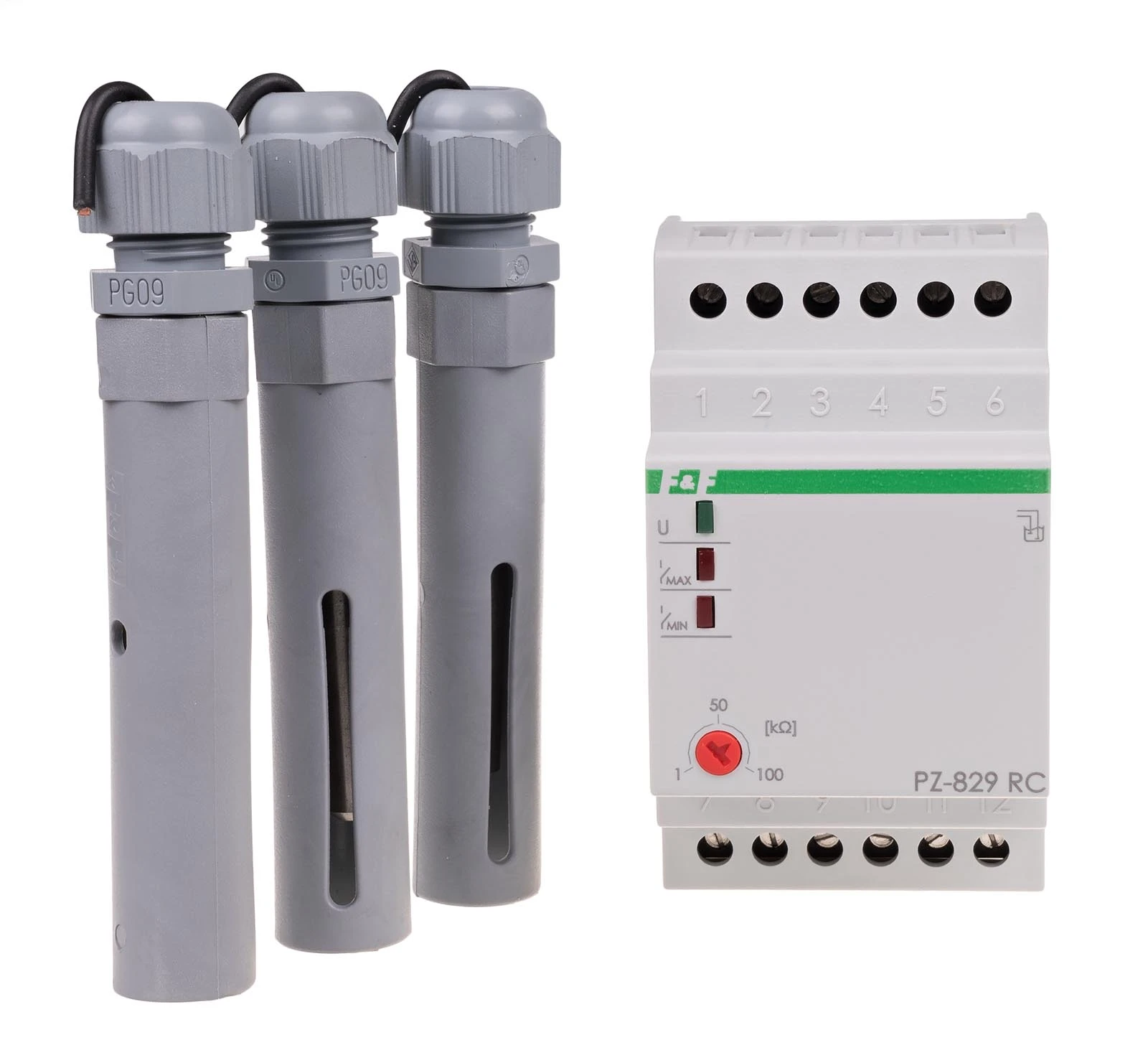

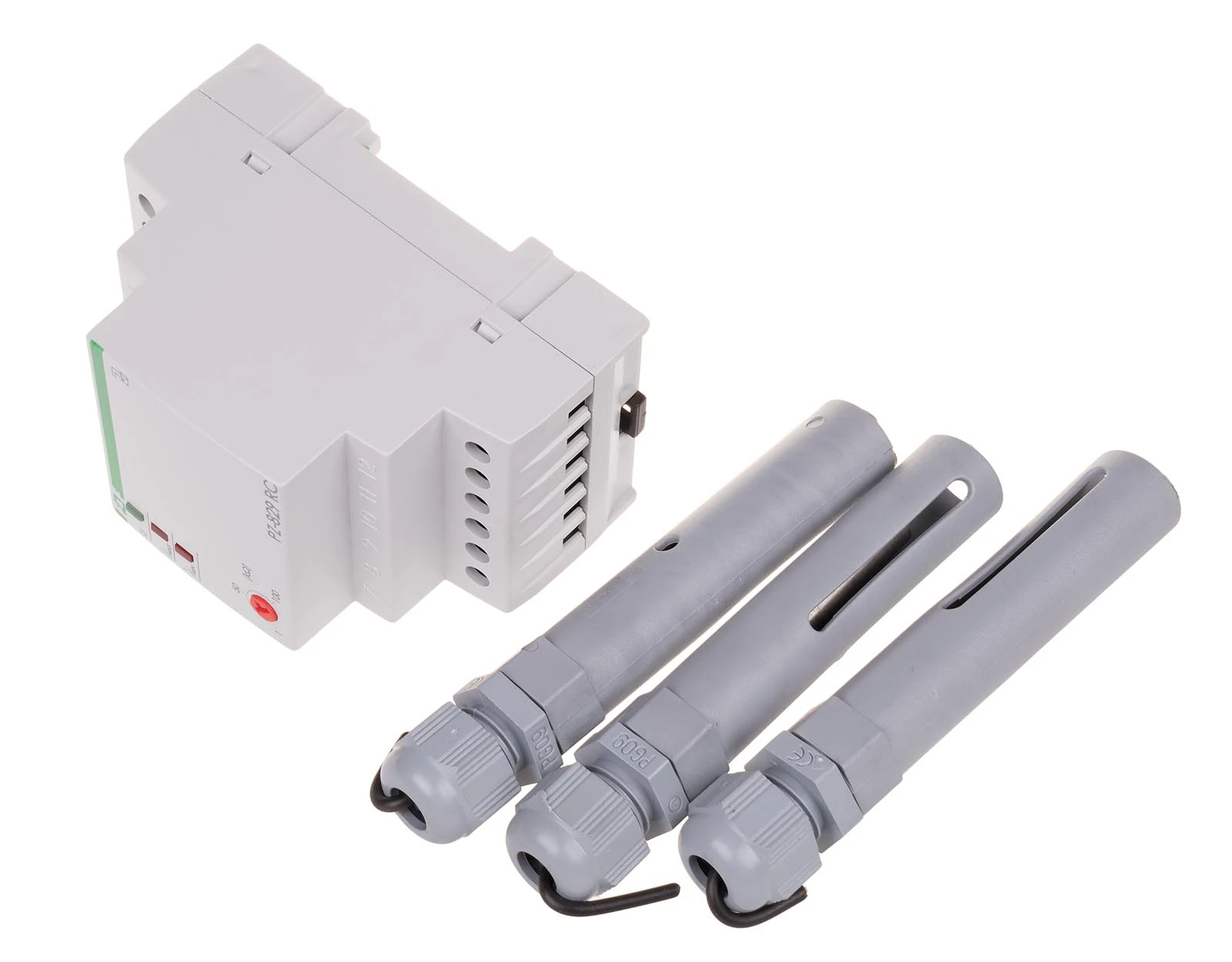

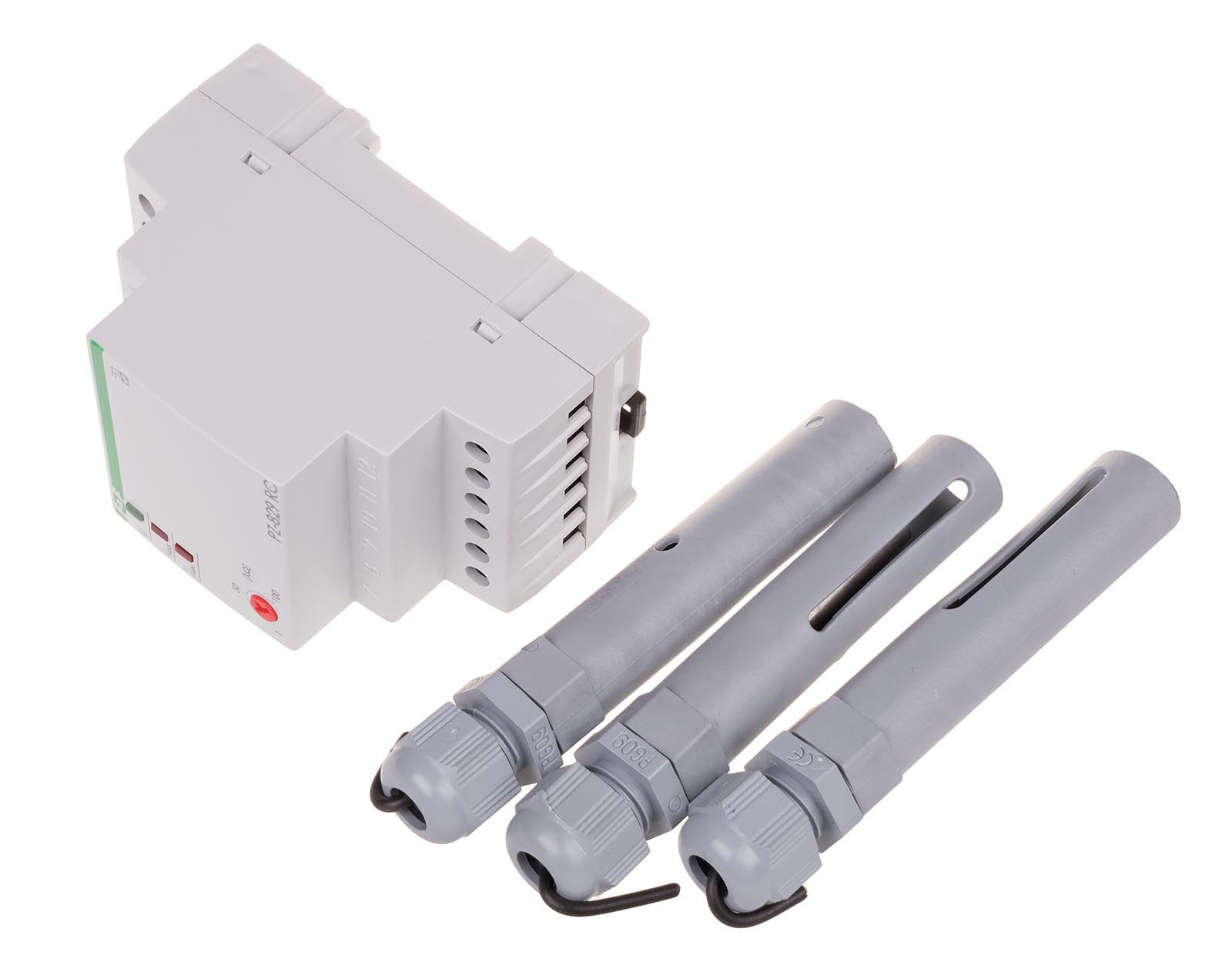

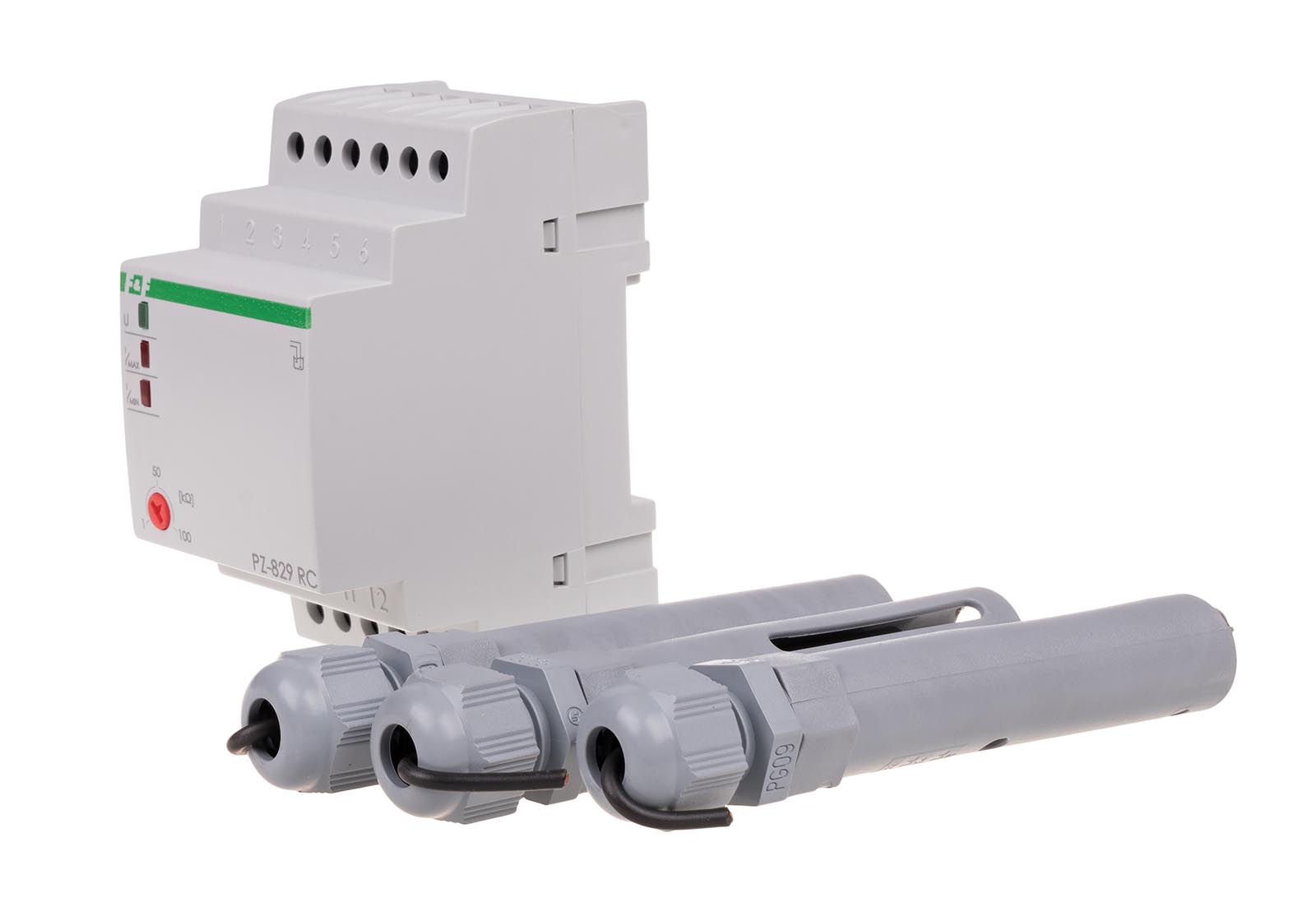

• Sondy w zestawie: 3 sztuki sondy PZ2 (stal nierdzewna w obudowie)
• Napięcie elektrod: < 6 V~ (bezpieczne dla ludzi i zwierząt)
• Montaż: Szyna DIN (TH35), szerokość 3 modułów (52,5 mm)

Kluczowe właściwości i funkcjonalność:

• Utrzymywanie poziomu: Przekaźnik zapobiega częstemu włączaniu i wyłączaniu pompy. Aktywuje urządzenie po osiągnięciu poziomu MAX i wyłącza dopiero po spadku poniżej poziomu MIN (lub odwrotnie, zależnie od trybu).
• Regulacja czułości: Możliwość precyzyjnego ustawienia progu zadziałania pozwala na pracę z różnymi typami cieczy – od czystej wody wodociągowej po ciecze o mniejszej przewodności.
• Dwa niezależne styki 16 A: Pozwalają na jednoczesne sterowanie pompą oraz dodatkową sygnalizacją (np. syreną alarmową lub lampką kontrolną w innym pomieszczeniu).
• Sondy PZ2 w zestawie: Trwałe elektrody ze stali kwasoodpornej zapewniają wieloletnią bezawaryjną pracę nawet w agresywnym środowisku.

Zastosowanie:

• Opróżnianie zbiorników: Ochrona przed zalaniem piwnic, sterowanie pompami w studzienkach drenażowych i przepompowniach ścieków.
• Napełnianie zbiorników: Automatyczne uzupełnianie wody w wieżach ciśnień, zbiornikach retencyjnych czy poidełkach dla zwierząt.
• Zabezpieczenie przed suchobiegiem: Wyłączanie pompy głębinowej w momencie, gdy poziom wody w studni spadnie poniżej bezpiecznego minimum.

Wskazówki instalacyjne:

• Podłączenie sond: Trzy sondy pełnią role:
  • COM (Wspólna): Umieszczona najniżej, stanowi punkt odniesienia.
  • MIN: Wyznacza dolny próg zadziałania.
  • MAX: Wyznacza górny próg zadziałania.
• Przedłużanie przewodów: Do podłączenia sond można użyć zwykłego przewodu linkowego. Jeśli odległość od zbiornika do rozdzielnicy przekracza 50 metrów, warto rozważyć przewód ekranowany, aby uniknąć zakłóceń.
• Zasada działania: Przy napełnianiu używamy styków NC (normalnie zamkniętych), a przy opróżnianiu styków NO (normalnie otwartych).
• Bezpieczeństwo: Napięcie na sondach jest bardzo niskie i całkowicie bezpieczne, jednak sam przekaźnik musi być zasilany z obwodu zabezpieczonego wyłącznikiem nadmiarowoprądowym.
