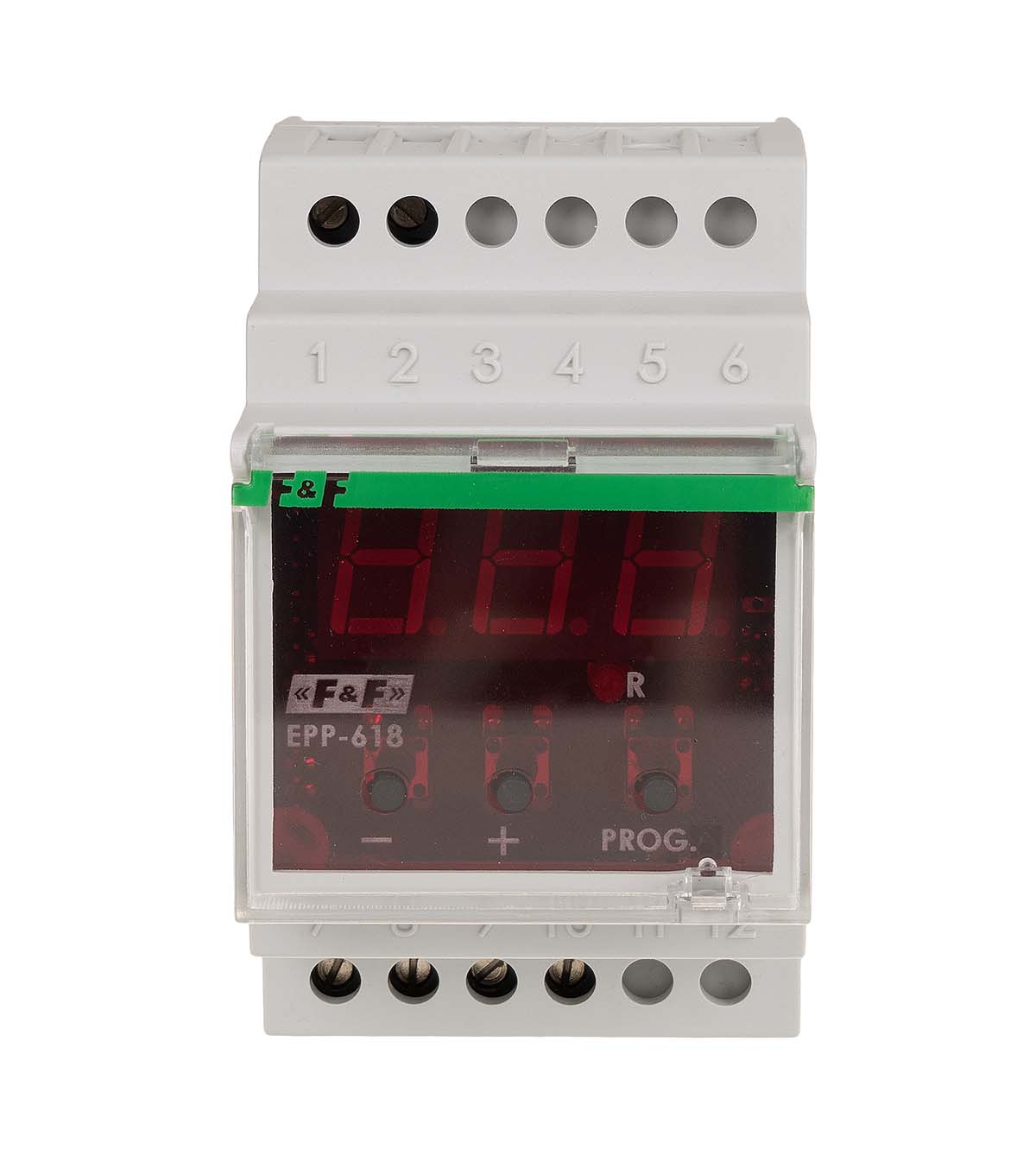

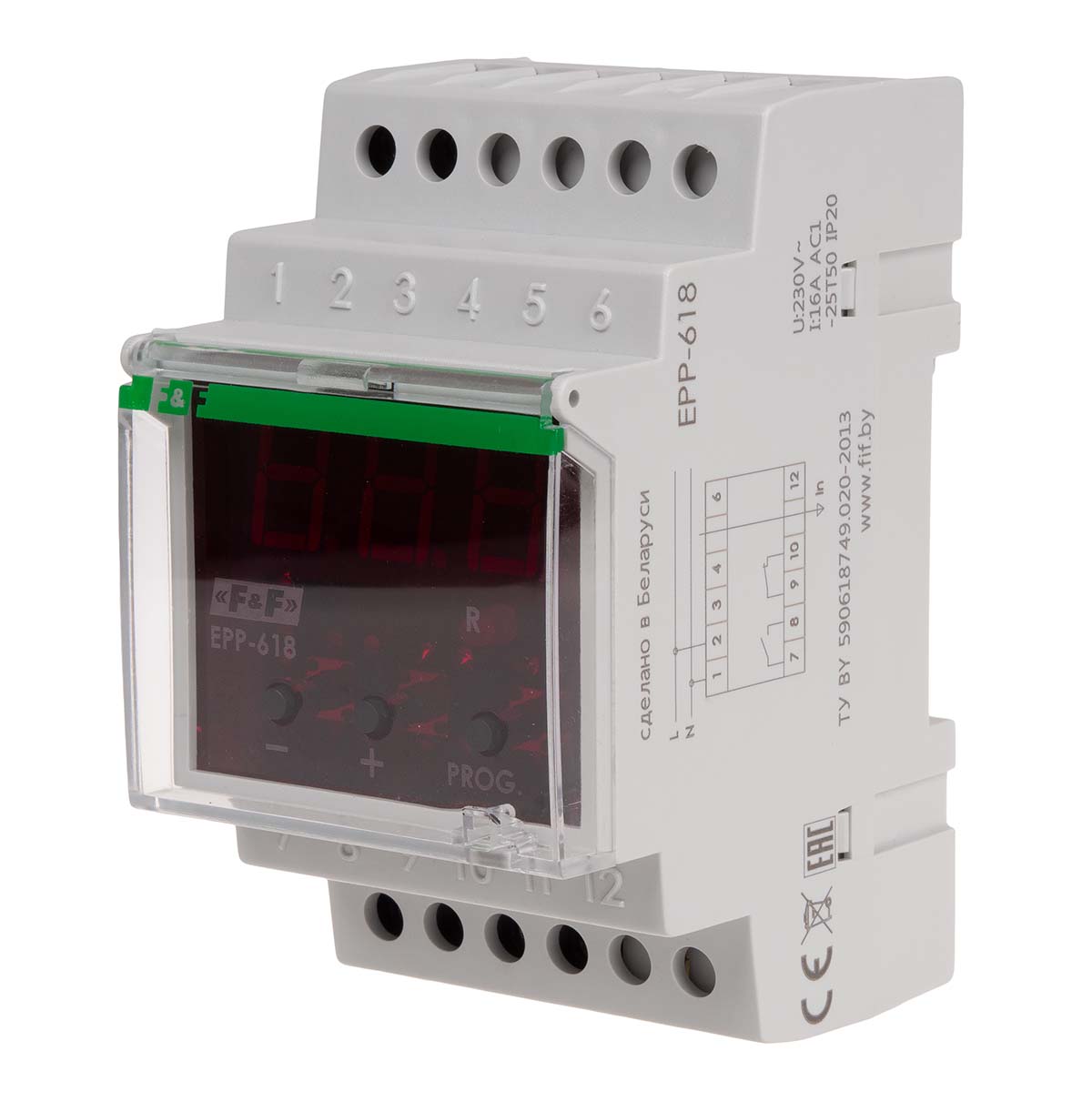

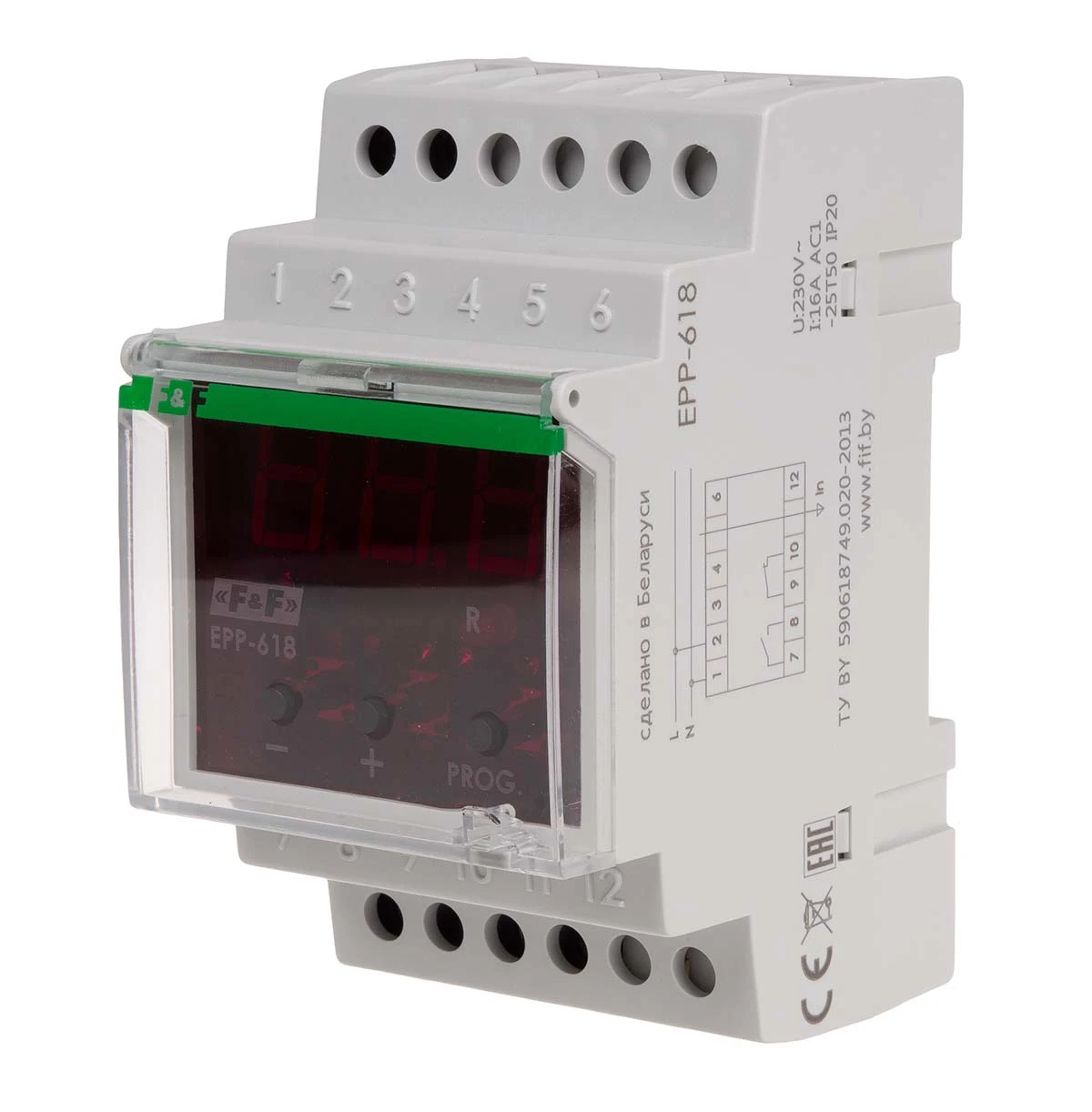

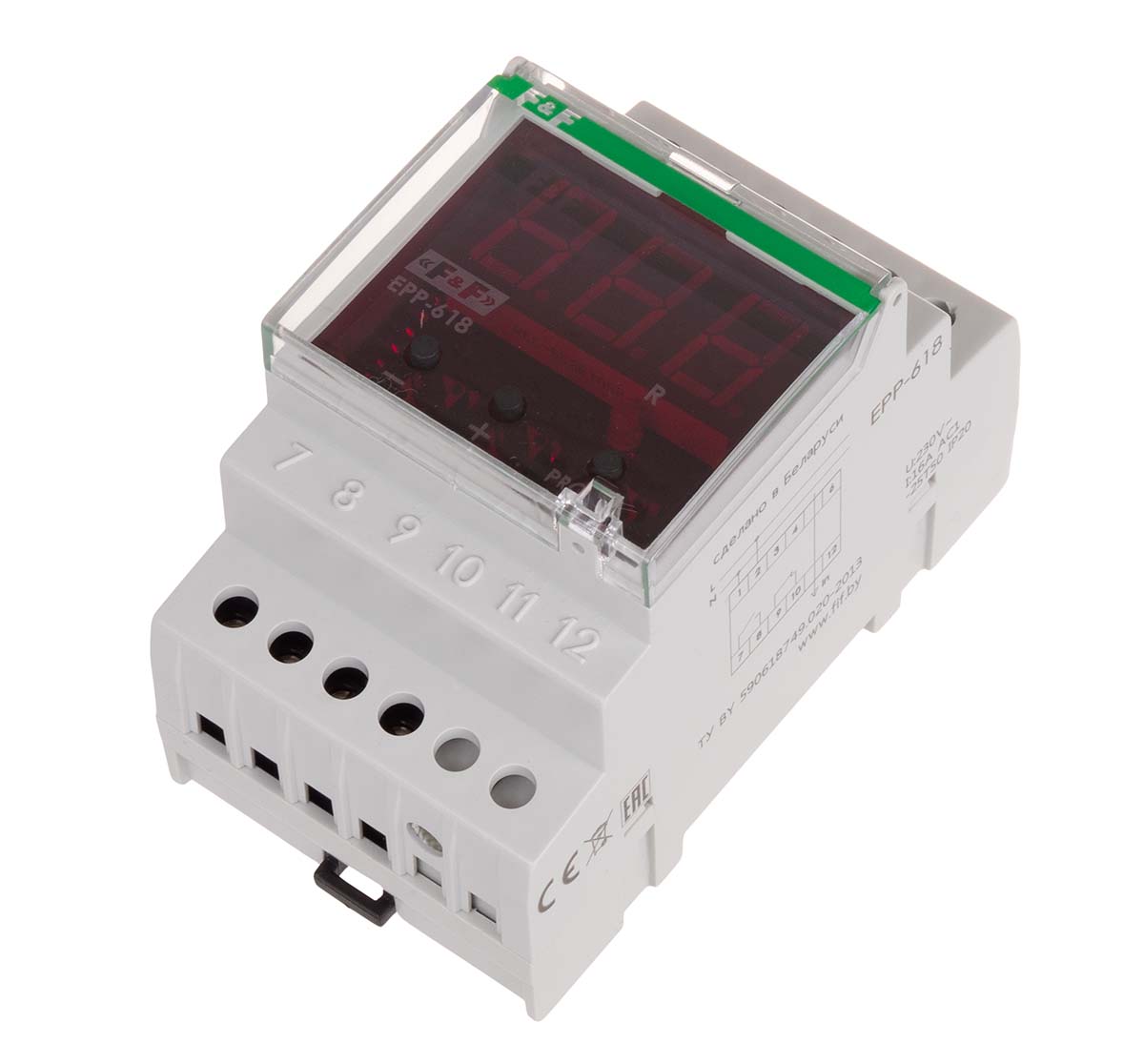

Przekaźnik prądowy F&F EPP-618 2x8A 1NO+1NC 230V AC pomiar bezpośredni 0,5-50A lub z przekładnikiem 1-999/5A na szynę DIN

Przekaźnik prądowy priorytetowy F&F (EPP-618) – Cyfrowy, 0,5÷50 A

Model EPP-618 to zaawansowany, wielofunkcyjny przekaźnik prądowy z cyfrowym wyświetlaczem, zaprojektowany do nadzorowania wartości prądu w obwodach elektrycznych. Urządzenie pozwala na precyzyjne ustawienie progu zadziałania i chroni instalację przed przeciążeniem. Może pracować w trybie pomiaru bezpośredniego (do 50 A) lub współpracować z zewnętrznym przekładnikiem prądowym, co czyni go niezwykle uniwersalnym narzędziem w automatyce przemysłowej i domowej.

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Zakres pomiaru bezpośredniego: 0,5 ÷ 50 A
• Współpraca z przekładnikami: wspiera przekładnie X/5 A (zakres 1 ÷ 999 A)
• Styki: 1 × NO (8 A) oraz 1 × NC (8 A) – odseparowane
• Opóźnienie zadziałania (Ton): 0,5 s ÷ 99,9 s (regulowane)
• Opóźnienie powrotu (Toff): 0,5 s ÷ 99,9 s (regulowane)
• Histereza powrotu: 1% ÷ 50% nastawy prądu
• Wyświetlacz: 3-cyfrowy LED (odczyt aktualnego natężenia prądu)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Kluczowe właściwości i funkcjonalność:

• Dwa tryby pomiaru: Dzięki przelotowemu kanałowi pomiarowemu, przy małych prądach (do 50 A) nie trzeba rozcinać kabla – wystarczy go przełożyć przez otwór w obudowie. Dla większych prądów wystarczy wpiąć sygnał z przekładnika X/5 A.
• Funkcja priorytetowa: Pozwala na odłączanie odbiorników niepriorytetowych (styk NC), gdy pobór prądu przez odbiornik główny przekroczy ustawiony próg, chroniąc zabezpieczenia główne przed wyzwoleniem.
• Pełna konfiguracja czasowa: Możliwość ustawienia opóźnienia zapobiega przypadkowym wyłączeniom przy krótkotrwałych skokach prądu (np. podczas rozruchu silnika).
• Odczyt rzeczywisty: Wyświetlacz LED służy nie tylko do programowania, ale pełni rolę amperomierza panelowego, pokazując bieżące obciążenie obwodu.

Zastosowanie:

• Zabezpieczenie przed przeciążeniem: Monitorowanie pracy silników, grzałek i pomp.
• Zarządzanie mocą: Automatyczne odłączanie np. ogrzewania elektrycznego w momencie włączenia przepływowego podgrzewacza wody (funkcja priorytetowa).
• Diagnostyka maszyn: Wykrywanie anomalii w pracy urządzeń (np. zablokowanie wirnika lub bieg jałowy).
• Systemy alarmowe: Sygnalizacja przekroczenia dopuszczalnego poboru prądu w konkretnej sekcji obiektu.

Wskazówki instalacyjne:

• Montaż kabla: W trybie pomiaru bezpośredniego przewód fazowy przechodzi przez otwór (kanał) w obudowie. Nie łączy się go elektrycznie z zaciskami pomiarowymi przekaźnika.
• Programowanie przekładni: Jeśli używasz przekładnika (np. 150/5 A), musisz w menu urządzenia ustawić wartość mnożnika na 150, aby wyświetlacz pokazywał realne natężenie prądu, a nie prąd na wyjściu przekładnika.
• Zabezpieczenie styków: Wbudowane przekaźniki mają obciążalność 8 A. Jeśli planujesz sterować urządzeniem o dużej mocy, styki EPP-618 powinny załączać cewkę zewnętrznego stycznika.
• Histereza: Pamiętaj o poprawnym ustawieniu histerezy, aby uniknąć efektu "taktowania" (częstego włączania i wyłączania odbiornika), gdy pobór prądu oscyluje wokół progu nastawy.
