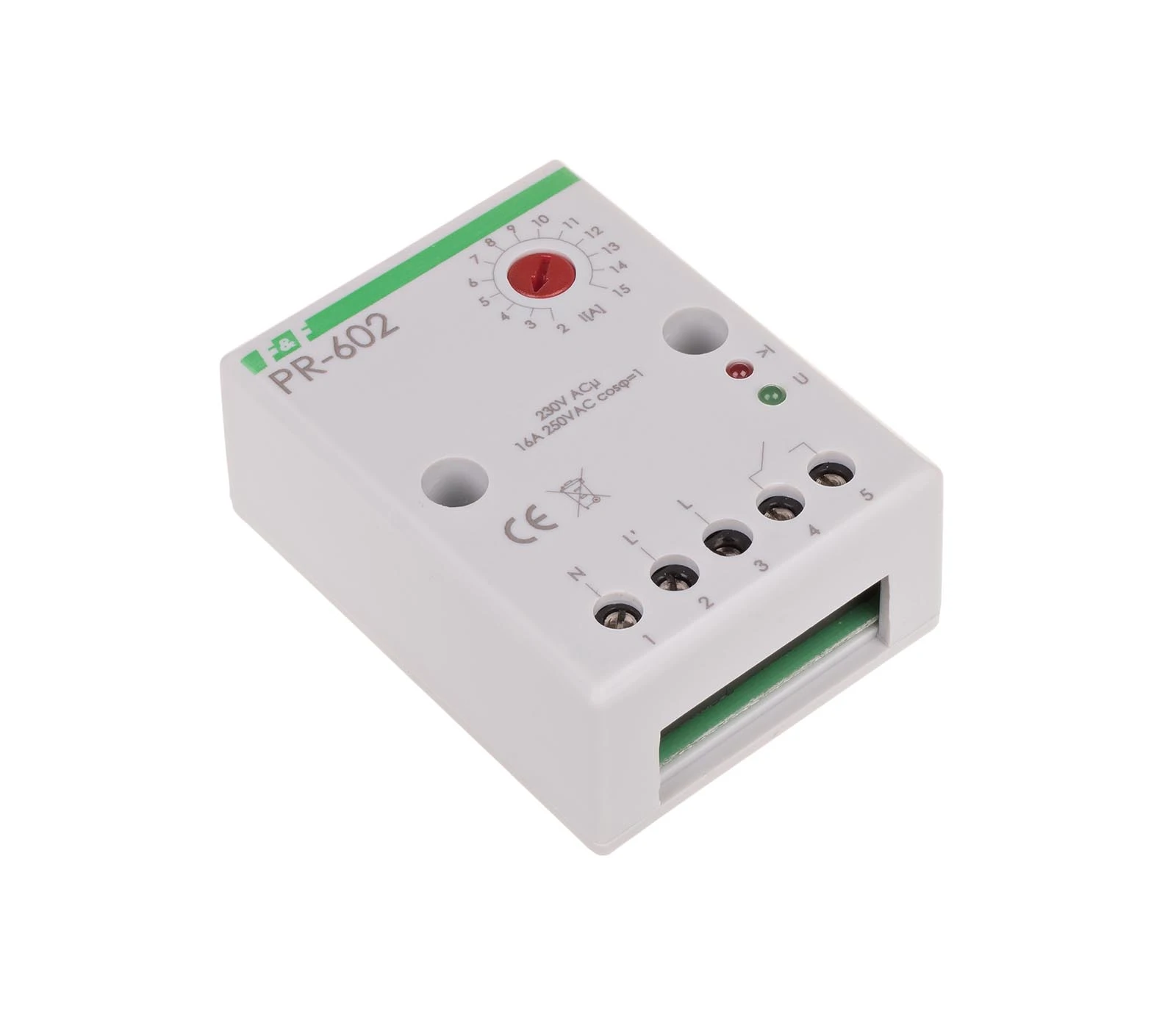

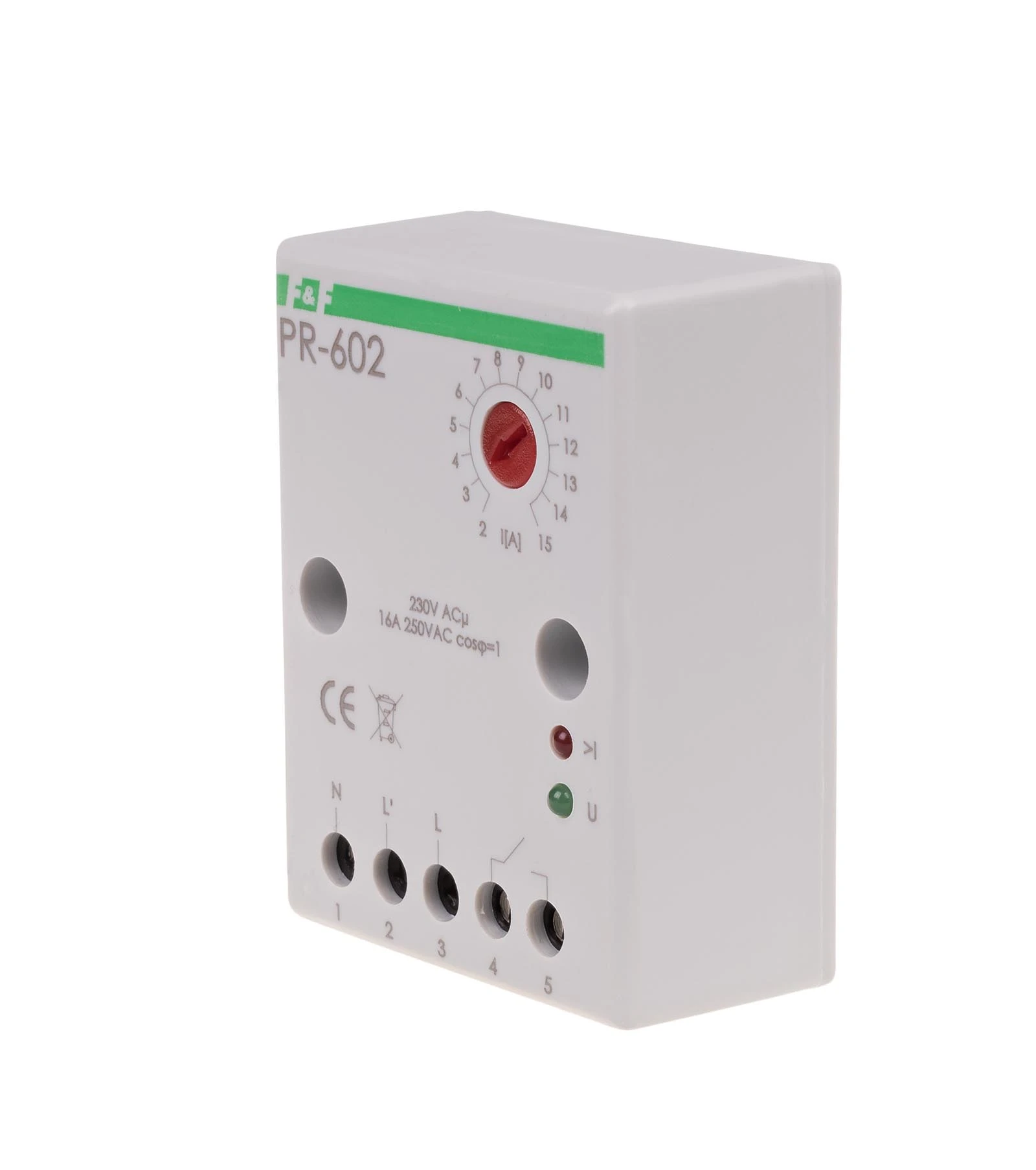

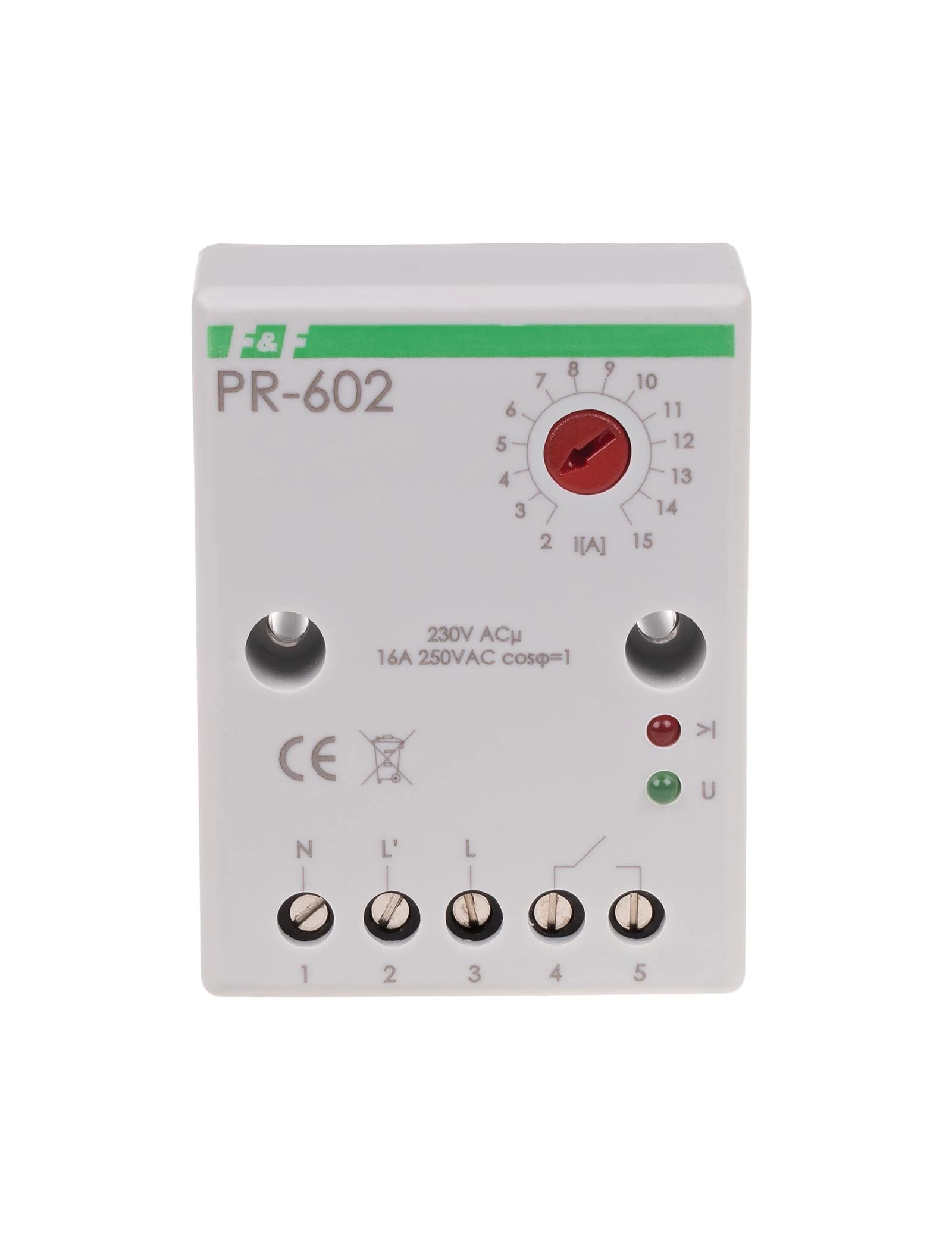

Przekaźnik priorytetowy F&F PR-602 nastawa 2-15A 16A 1NO 230V AC natablicowy

Przekaźnik priorytetowy F&F (PR-602) – Nastawa 2÷15A, Montaż natablicowy

Model PR-602 to wyspecjalizowany automat priorytetowy przeznaczony do pracy w instalacjach, w których ograniczona jest moc przyłączeniowa lub istnieje ryzyko przeciążenia instalacji przy jednoczesnym działaniu wielu odbiorników o dużej mocy. Urządzenie monitoruje prąd w obwodzie priorytetowym i w razie potrzeby odłącza odbiornik niepriorytetowy, chroniąc bezpieczniki główne przed zadziałaniem.

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Obwód priorytetowy (pomiarowy): Zaciski 1-2
• Maksymalny prąd obwodu priorytetowego: Ograniczony przekrojem przewodu (przelotowy)
• Zakres nastawy progu zadziałania: 2 ÷ 15 A (regulowany potencjometrem)
• Styk wykonawczy (niepriorytetowy): 1 × NO (zwierny)
• Maksymalny prąd styku: 16 A (AC-1)
• Opóźnienie zadziałania: 0,1 s
• Opóźnienie powrotu: 0,1 s
• Montaż: Natablicowy (przykręcany do podłoża dwoma wkrętami)

Zasada działania:

Działanie przekaźnika opiera się na ciągłym pomiarze prądu płynącego przez kanał przelotowy (obwód priorytetowy, np. przepływowy podgrzewacz wody):

1. Gdy natężenie prądu w obwodzie priorytetowym przekroczy nastawiony próg (np. 10A), przekaźnik natychmiast rozwiera styk w obwodzie niepriorytetowym.
2. Odbiornik niepriorytetowy (np. grzejnik elektryczny lub kocioł) zostaje odłączony.
3. Gdy pobór prądu w obwodzie priorytetowym spadnie poniżej progu, odbiornik niepriorytetowy zostaje automatycznie załączony ponownie.

Kluczowe zalety:

• Ochrona przed wybiciem bezpieczników: Pozwala na korzystanie z urządzeń o łącznej mocy przekraczającej moc przyłączeniową budynku.
• Płynna regulacja: Potencjometr na przednim panelu pozwala precyzyjnie dopasować moment odłączenia drugiego stopnia obciążenia.
• Separacja galwaniczna: Obwód pomiarowy (przelotowy) jest odizolowany od styku wykonawczego, co zwiększa bezpieczeństwo instalacji.
• Sygnalizacja LED: Zielona dioda sygnalizuje zasilanie, a czerwona informuje o zadziałaniu przekaźnika (odłączeniu odbiornika niepriorytetowego).

Zastosowanie:

• Współpraca z przepływowymi podgrzewaczami wody (priorytet) i kotłami elektrycznymi (niepriorytet).
• Zabezpieczenie instalacji w domkach letniskowych o małym przydziale mocy.
• Blokowanie pracy pralki lub zmywarki w momencie uruchomienia mocniejszych urządzeń kuchennych.

Wskazówki instalacyjne:

• Podłączenie obwodu priorytetowego: Przewód zasilający odbiornik priorytetowy należy przełożyć przez kanał przelotowy urządzenia (zaciski 1-2).
• Stosowanie stycznika: Jeśli odbiornik niepriorytetowy pobiera prąd większy niż 16A, styk przekaźnika PR-602 powinien sterować cewką zewnętrznego stycznika, który przejmie na siebie przełączanie dużych obciążeń.
• Histereza: Urządzenie posiada wbudowaną histerezę prądową (ok. 10%), co zapobiega drganiom styku (szybkiemu włączaniu i wyłączaniu) w momencie, gdy pobór prądu oscyluje dokładnie wokół nastawionego progu.
