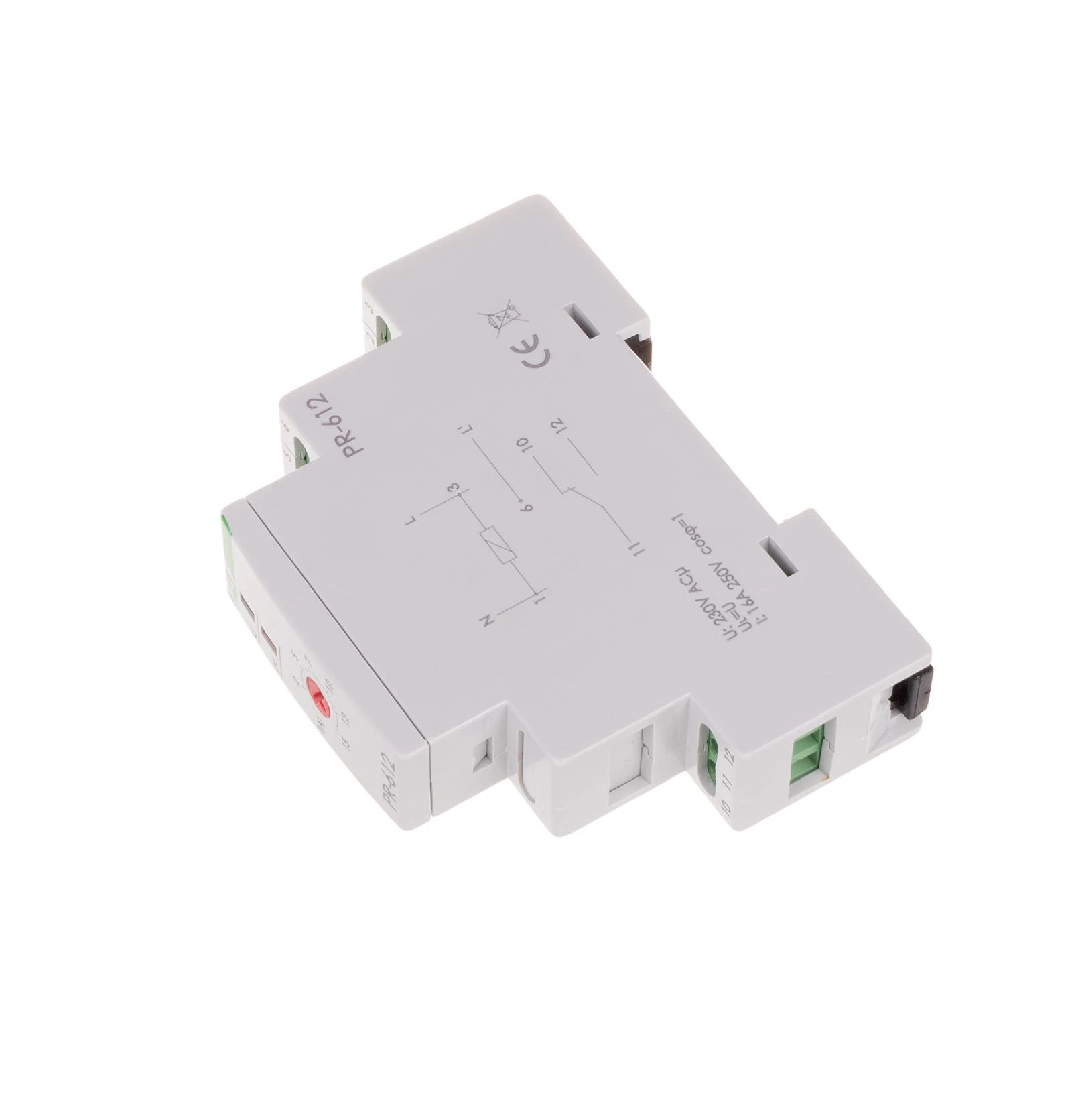

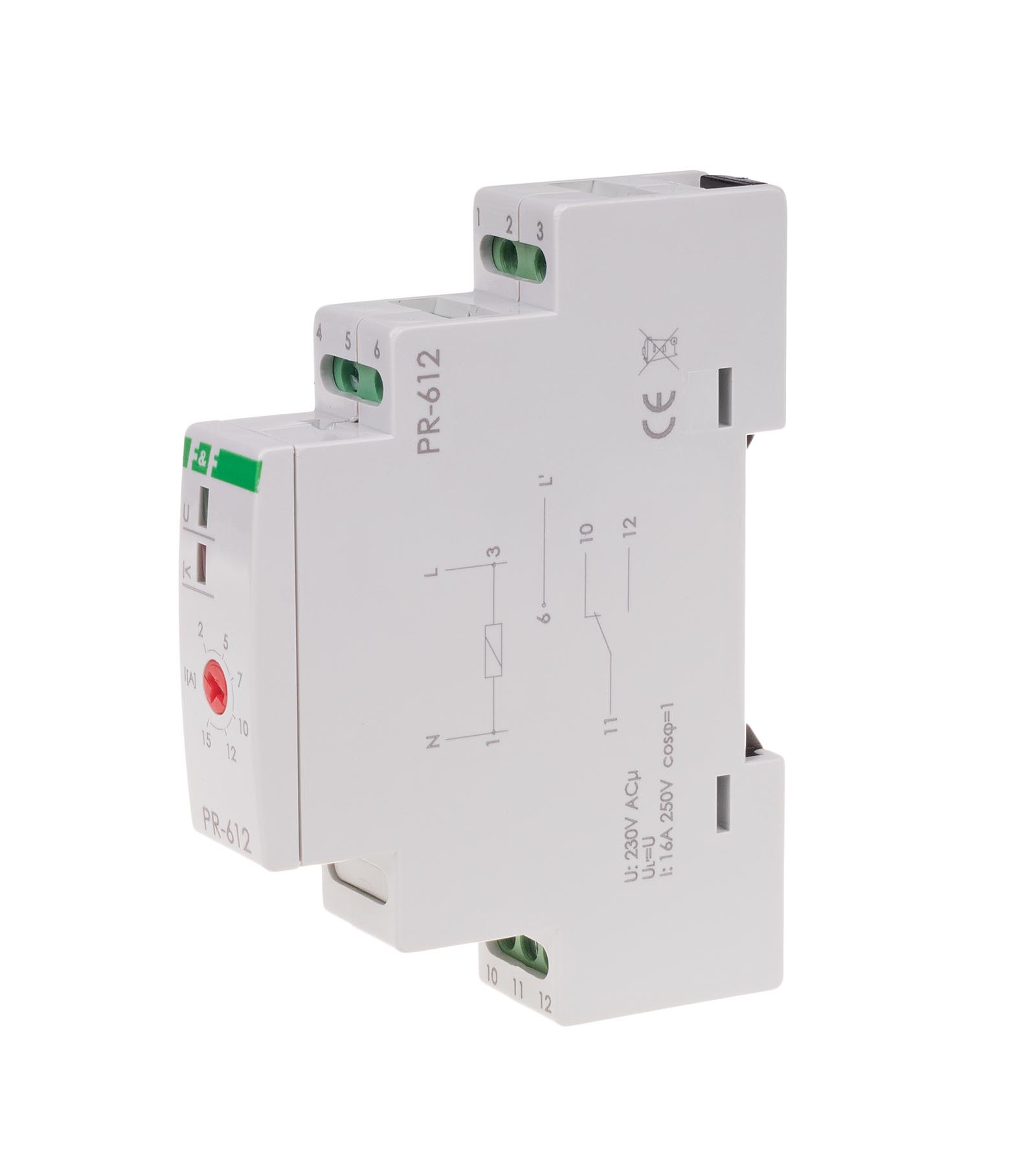

Model PR-612 to inteligentny moduł zarządzania energią, który zapobiega przeciążeniu instalacji elektrycznej oraz wyzwalaniu bezpieczników głównych (przedlicznikowych). Urządzenie monitoruje pobór prądu przez odbiornik priorytetowy (np. kocioł elektryczny) i w momencie przekroczenia ustawionej wartości, automatycznie odłącza odbiornik niepriorytetowy (np. ogrzewanie podłogowe lub bojler).
Specyfikacja techniczna:
Napięcie zasilania: 230 V AC
Odbiornik priorytetowy (kanał pomiarowy): Max 16 A (prąd przepływający bezpośrednio przez urządzenie)
Odbiornik niepriorytetowy (styk wykonawczy): 16 A (AC-1)
Styk: 1 × NO/NC (przełączny, separowany)
Próg zadziałania (regulowany): 2 ÷ 15 A
Histereza powrotu: 10%
Opóźnienie zadziałania: 0,1 s
Opóźnienie powrotu: 0,5 s
Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)
Kluczowe właściwości i funkcjonalność:
Ochrona mocy umownej: Pozwala na jednoczesne posiadanie kilku urządzeń o dużej mocy bez konieczności zwiększania przydziału mocy u dostawcy energii.

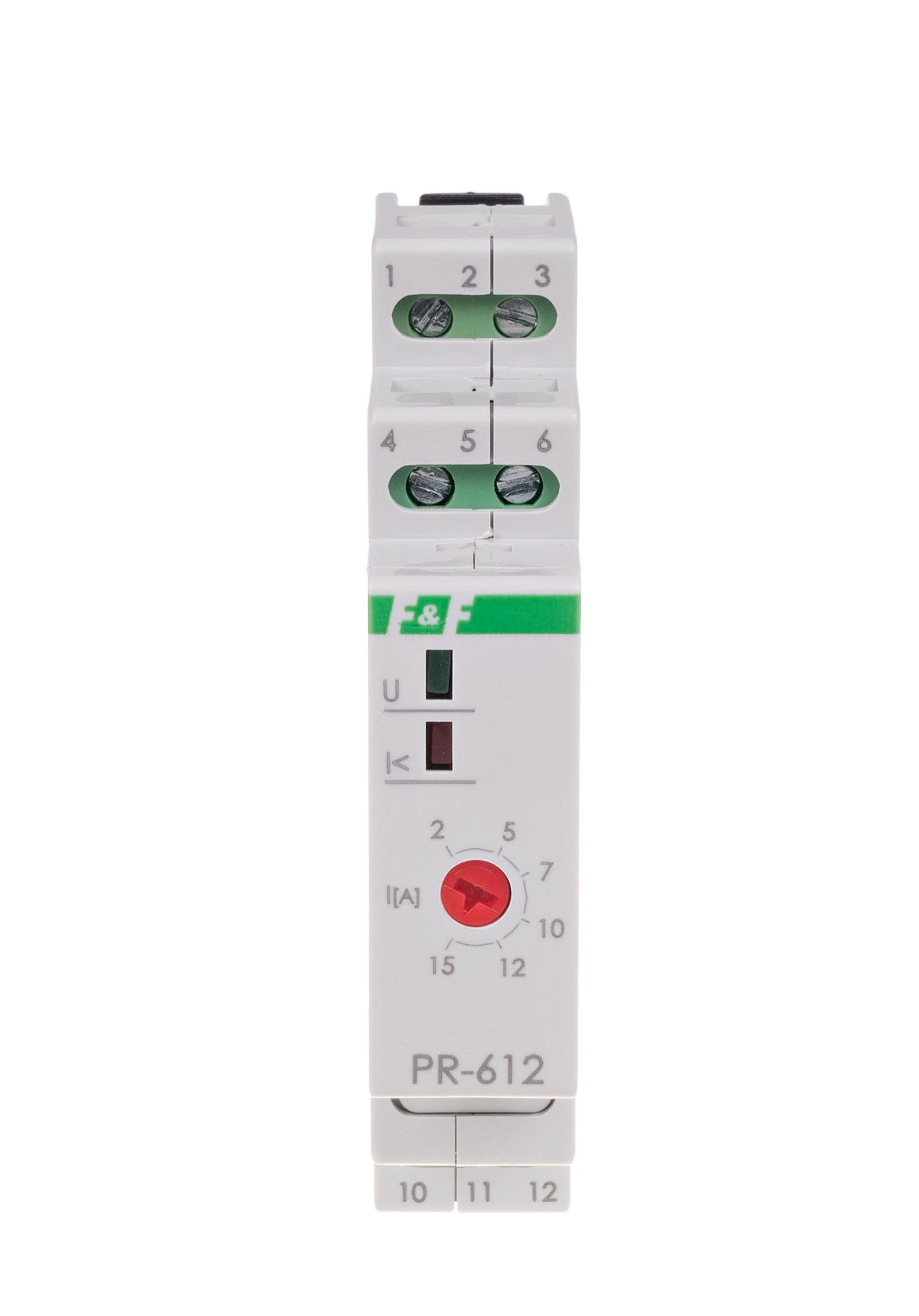

Płynna regulacja (2-15A): Potencjometr na panelu czołowym pozwala precyzyjnie ustawić moment, w którym przekaźnik ma zareagować na wzrost obciążenia w obwodzie priorytetowym.
Styk przełączny: Dzięki stykowi NO/NC urządzenie może nie tylko odłączać jeden obwód, ale np. przełączać zasilanie między dwoma odbiornikami lub wysyłać sygnał o przeciążeniu do systemu automatyki.
Szybka reakcja: Czas zadziałania na poziomie 0,1 sekundy gwarantuje, że obwód niepriorytetowy zostanie odcięty zanim zadziała wyłącznik nadmiarowo-prądowy w rozdzielnicy.
Zastosowanie:
Gospodarstwa domowe: Blokowanie bojlera elektrycznego w momencie, gdy włącza się przepływowy podgrzewacz wody lub kuchenka indukcyjna.
Ogrzewanie: Zarządzanie pracą grzejników elektrycznych w taki sposób, aby nie przeciążyć instalacji podczas pracy innych urządzeń AGD.
Warsztaty: Odłączanie wentylacji lub oświetlenia pomocniczego przy starcie maszyn o dużym prądzie rozruchowym.
Wskazówki instalacyjne:
Podłączenie obwodu priorytetowego: Prąd odbiornika priorytetowego musi przepływać przez zaciski pomiarowe przekaźnika (zazwyczaj zaciski 1 i 3). Pamiętaj, że limit dla tego kanału to 16A.
Duże obciążenia (powyżej 16A): Jeśli odbiornik niepriorytetowy pobiera więcej niż 16A, styk przekaźnika PR-612 powinien sterować cewką zewnętrznego stycznika mocy.
Nastawa progu: Próg zadziałania należy ustawić nieco powyżej prądu jałowego (spoczynkowego) urządzenia priorytetowego, tak aby przekaźnik reagował tylko na jego pełną pracę.
Stabilność: Histereza 10% zapobiega "pukaniu" przekaźnika (szybkiemu włączaniu i wyłączaniu), gdy pobór prądu oscyluje w okolicach ustawionego progu.
