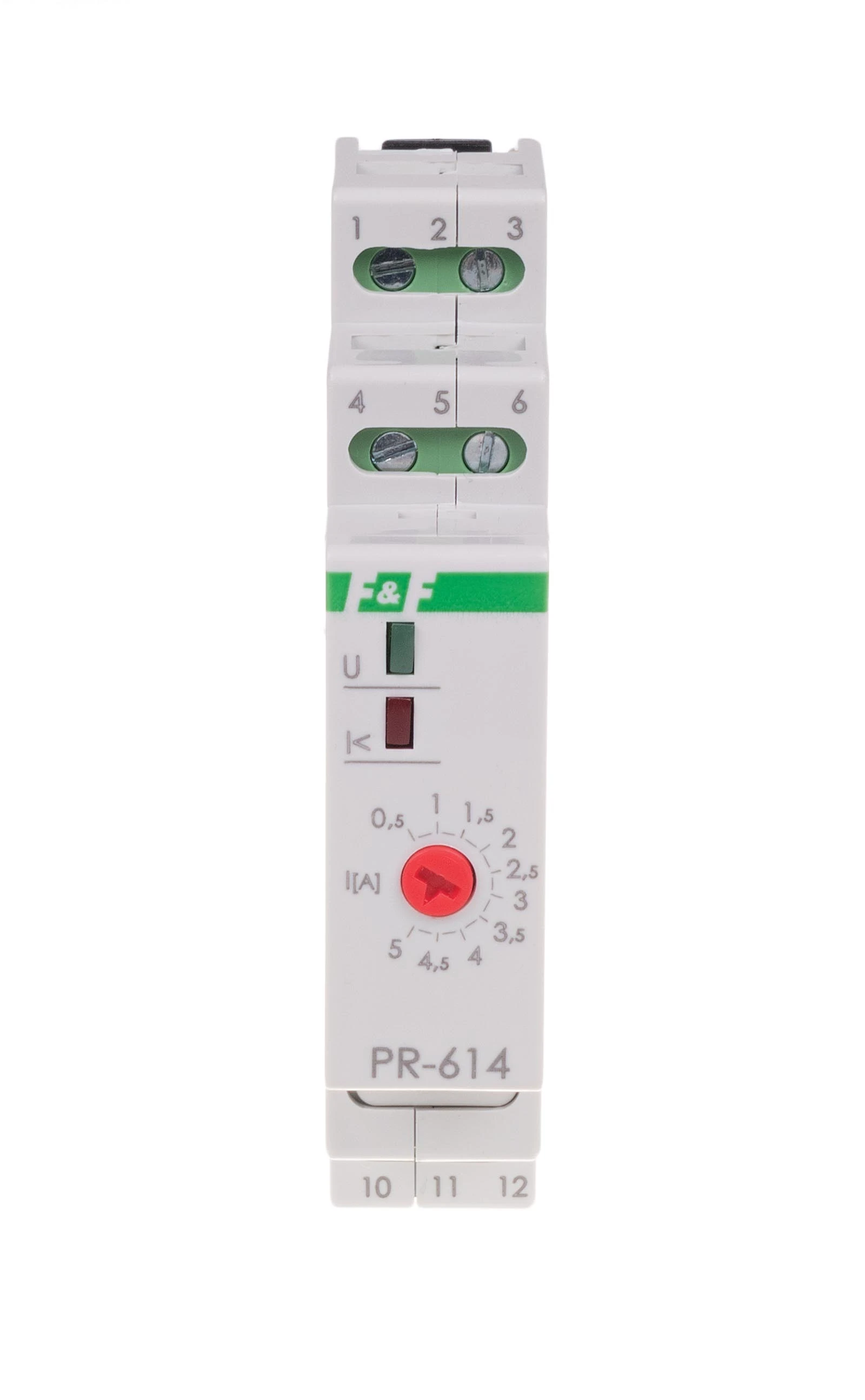

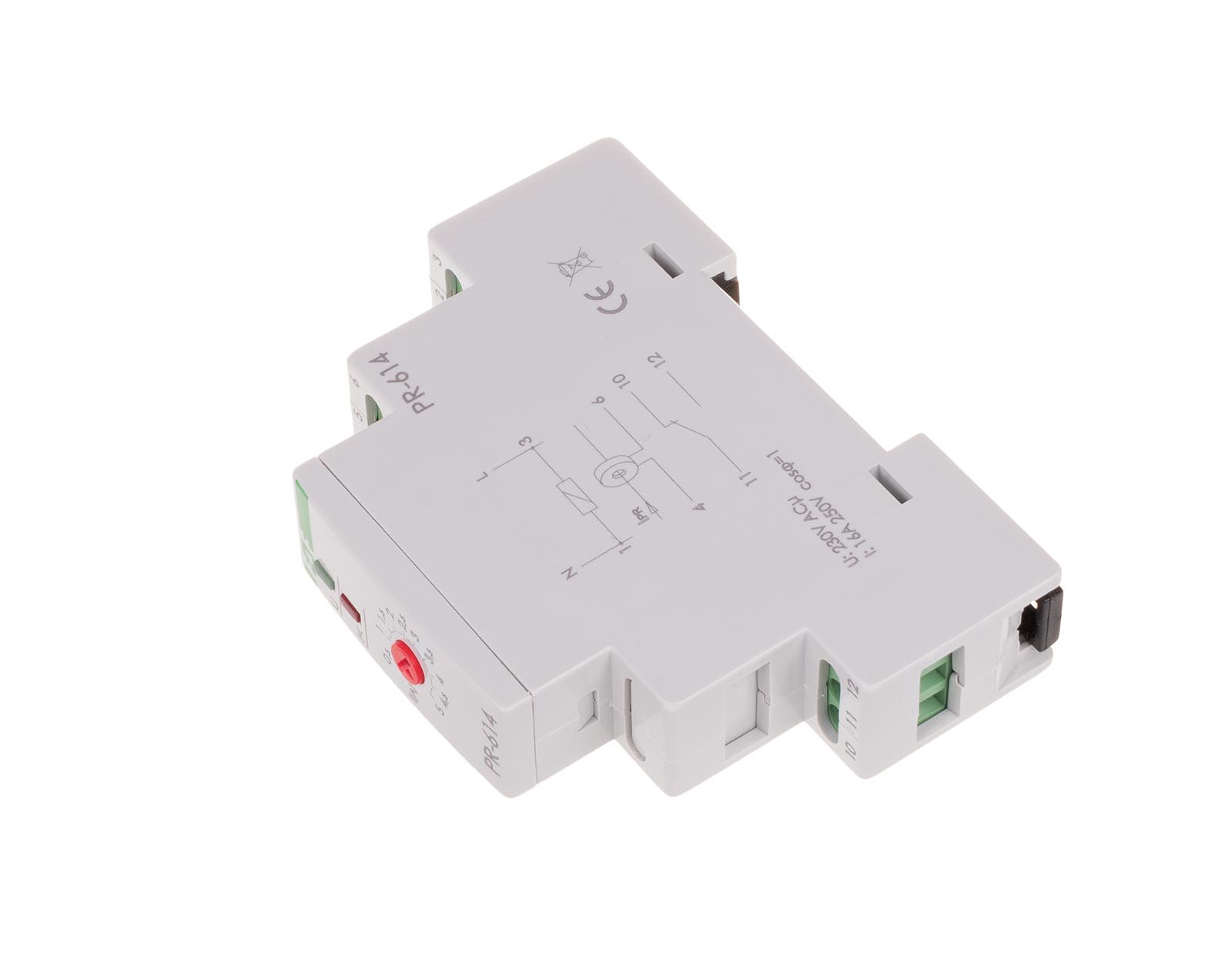

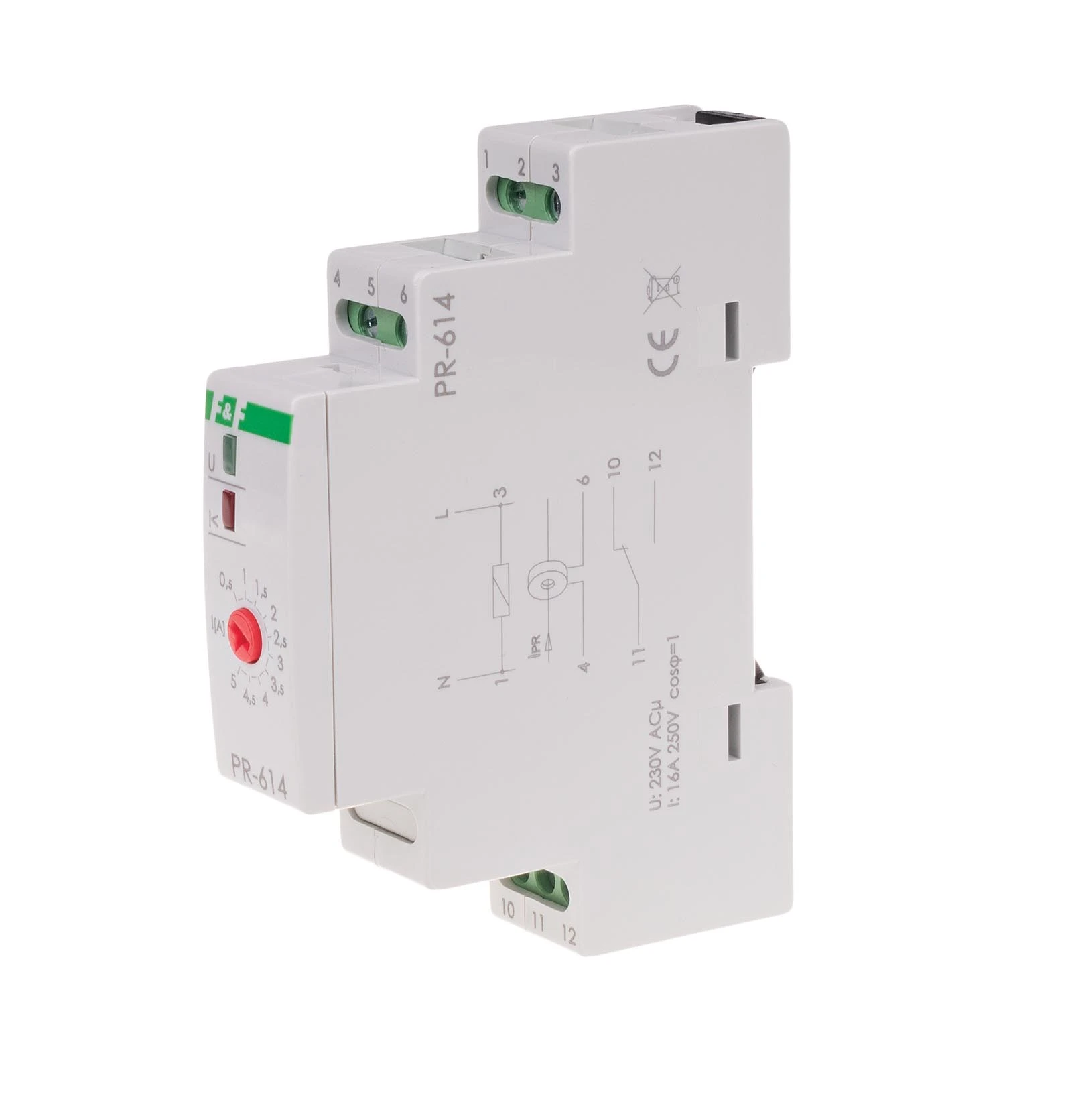

Przekaźnik priorytetowy F&F PR-614 nastawa 0,5-5A 16A 1NO/NC 230V AC do przekładników prądowych na szynę DIN

Przekaźnik priorytetowy F&F (PR-614) – do współpracy z przekładnikiem, 0,5÷5A, DIN

Model PR-614 to zaawansowany sterownik mocy, który monitoruje pobór prądu w obwodzie priorytetowym i w razie przekroczenia nastawionej wartości, odłącza odbiorniki niepriorytetowe. Dzięki współpracy z zewnętrznym przekładnikiem prądowym, urządzenie to może chronić instalacje o bardzo dużych mocach, gdzie standardowe przekaźniki przelotowe (do 16A) byłyby niewystarczające.

Specyfikacja techniczna:

• Zasilanie: 230V AC
• Wejście pomiarowe: Przystosowane do przekładnika prądowego o prądzie wtórnym 5A (standard X/5A)
• Zakres nastawy progu: 0,5 ÷ 5A (wartość mierzona na wyjściu przekładnika)
• Maksymalny prąd styku: 16A (AC-1)
• Konfiguracja styku: 1 x NO/NC (przełączny, bezpotencjałowy)
• Opóźnienie zadziałania: 0,1 ÷ 2 s (regulowane)
• Opóźnienie powrotu: ok. 0,5 s
• Histereza powrotu: 10%
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Zasada działania:

Przekaźnik monitoruje prąd płynący przez główny przewód zasilający (za pomocą przekładnika). Jeśli włączysz urządzenie o dużym poborze mocy (np. kocioł elektryczny – odbiornik priorytetowy) i całkowity prąd przekroczy próg ustawiony na skali, PR-614 natychmiast przełączy styk, rozłączając obwód niepriorytetowy (np. ogrzewanie podłogowe lub bojler). Gdy pobór mocy w obwodzie głównym spadnie, przekaźnik automatycznie przywróci zasilanie urządzeniom niepriorytetowym.

Kluczowe właściwości i zalety:

• Współpraca z przekładnikami: Pozwala na zabezpieczenie instalacji o prądach rzędu 100A, 200A czy nawet 400A (zależnie od użytego przekładnika), podczas gdy sam moduł zajmuje tylko 18 mm w rozdzielnicy.
• Ochrona przed wybiciem zabezpieczeń: Idealny w budynkach z ograniczonym przydziałem mocy. Pozwala uniknąć zadziałania głównego bezpiecznika przy jednoczesnym włączeniu zbyt wielu urządzeń.
• Regulacja czasu zwłoki: Potencjometr opóźnienia pozwala uniknąć niepotrzebnych rozłączeń przy krótkotrwałych skokach prądu (np. podczas rozruchu silnika).
• Styk bezpotencjałowy: Umożliwia sterowanie dowolnym napięciem lub włączenie urządzenia w obwód sterowniczy stycznika.

Wskazówki instalacyjne:

• Dobór przekładnika: Urządzenie musi współpracować z przekładnikiem o wyjściu 5A (np. TO-200-5). Skalę 0,5-5A na przekaźniku należy interpretować proporcjonalnie do przekładni (np. przy przekładniku 100/5A, nastawa 2,5A odpowiada realnemu obciążeniu 50A).
• Podłączenie S1 i S2: Przewody z przekładnika prądowego należy podłączyć do dedykowanych zacisków pomiarowych. Pamiętaj, aby nie otwierać obwodu wtórnego przekładnika podczas pracy!
• Stosowanie stycznika: Choć styk wytrzymuje 16A, w przypadku sterowania dużymi grupami odbiorników (np. cała sekcja grzejników) PR-614 powinien sterować cewką zewnętrznego stycznika o odpowiedniej mocy.
