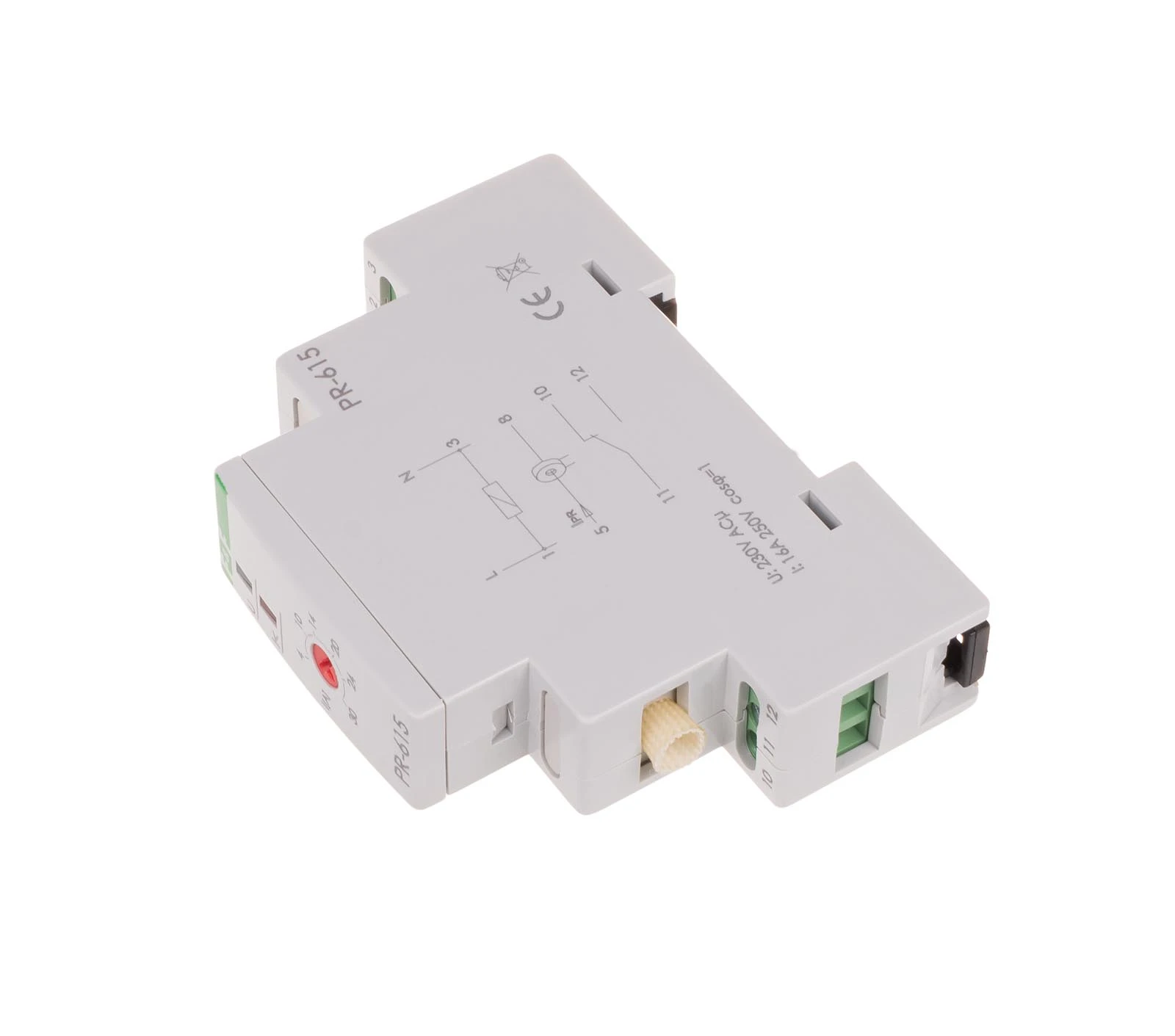

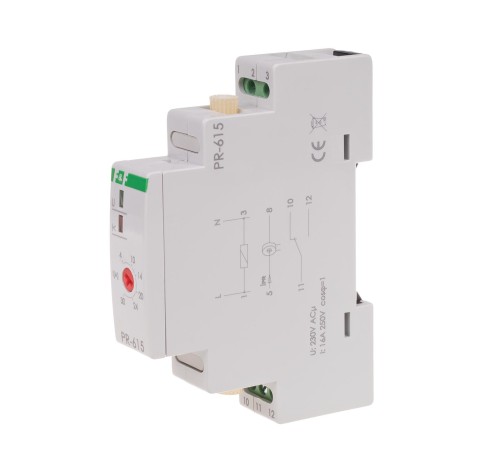

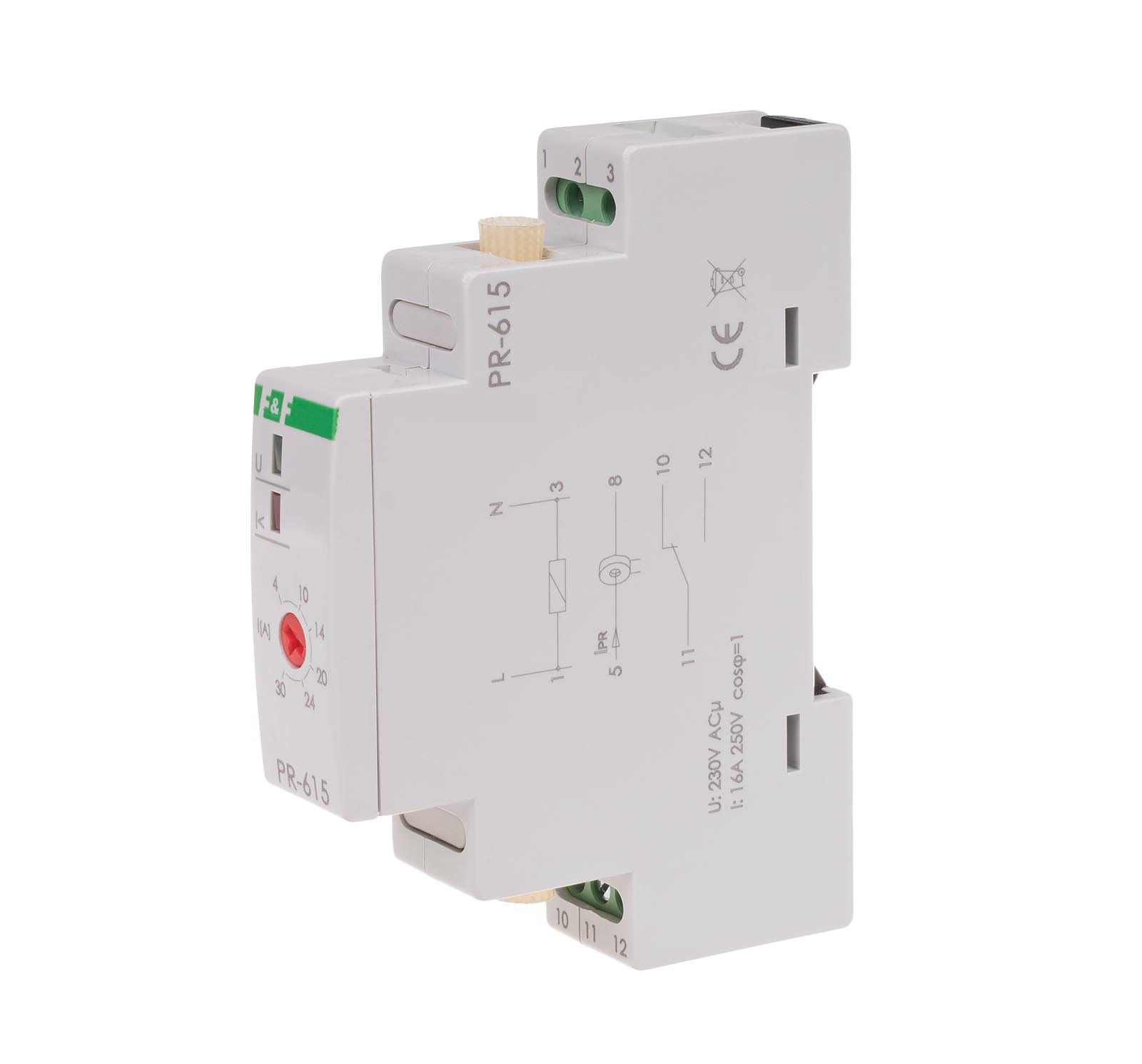

PR-615 to zaawansowane urządzenie automatyki, zaprojektowane do monitorowania obciążenia instalacji elektrycznej. Jego głównym zadaniem jest zapobieganie przeciążeniu sieci i wyzwalaniu zabezpieczeń nadprądowych (bezpieczników) w sytuacjach, gdy suma mocy włączonych odbiorników przekracza parametry przyłącza. Przekaźnik pozwala na jednoczesną pracę wielu urządzeń o dużym poborze prądu poprzez czasowe odłączanie odbiorników niepriorytetowych.
Innowacyjny kanał przelotowy i precyzyjna nastawa

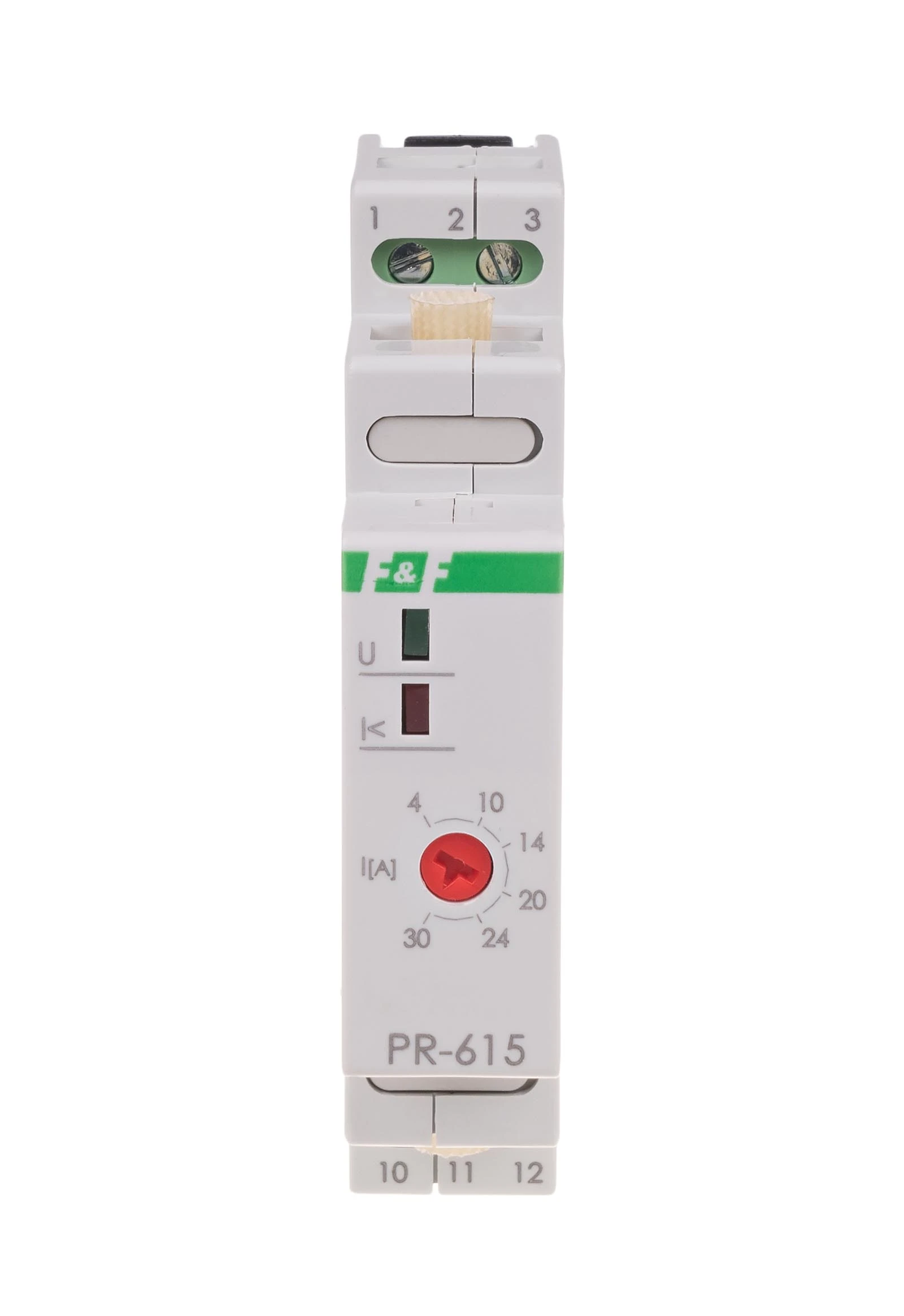

Kluczowym wyróżnikiem modelu PR-615 jest kanał przelotowy pod przewód prądowy przechodzący przez obudowę urządzenia. Eliminuje to konieczność wpinania się szeregowo w obwód prądowy odbiornika priorytetowego, co upraszcza montaż, zwiększa bezpieczeństwo i zmniejsza liczbę punktów styku, które mogłyby ulec nagrzaniu. Użytkownik ma do dyspozycji potencjometr, który pozwala na precyzyjne ustawienie progu zadziałania w szerokim zakresie od 4A do 30A.
Zasada działania
Urządzenie monitoruje prąd płynący przez kanał przelotowy (odbiornik priorytetowy, np. kocioł elektryczny, przepływowy podgrzewacz wody). Jeśli pobór prądu przekroczy ustawioną wartość (4÷30A), przekaźnik automatycznie rozłączy styk pomocniczy, do którego podłączony jest odbiornik niepriorytetowy (np. grzejniki elektryczne, mata grzejna). Po spadku poboru prądu w obwodzie priorytetowym, urządzenie automatycznie przywraca zasilanie odbiornika drugorzędnego.
Parametry techniczne
Napięcie zasilania: 230V AC.
Zakres nastawy prądu: 4 ÷ 30 A (płynna regulacja).
Maksymalny prąd styku wykonawczego: 16A (AC-1).
Styk wyjściowy: 1 x NO/NC (styk przełączny, odseparowany galwanicznie).
Histereza powrotu: ok. 10% (zapobiega oscylacjom przy granicznym obciążeniu).
Sygnalizacja: Dioda LED zielona (zasilanie) oraz dioda LED czerwona (zadziałanie przekaźnika).
Montaż: Szyna DIN (TH35), szerokość jednego modułu (18 mm).
Atuty montażowe dla instalatora
Z punktu widzenia wykonawcy, PR-615 to urządzenie "oszczędne" – zajmuje tylko jeden moduł w rozdzielnicy, a dzięki kanałowi przelotowemu montaż jest niezwykle szybki. Separacja galwaniczna styku wyjściowego umożliwia sterowanie obwodami o różnych napięciach lub wykorzystanie styku do sterowania cewką większego stycznika mocy, jeśli odbiornik niepriorytetowy pobiera więcej niż 16A.
Zastosowanie
Przekaźnik PR-615 jest idealnym rozwiązaniem w miejscach z ograniczonym przydziałem mocy:
Gospodarstwa domowe: Ochrona przed wyłączeniem bezpieczników przy jednoczesnym użyciu np. pralki i podgrzewacza wody.
Domki letniskowe: Zarządzanie ogrzewaniem elektrycznym przy małej mocy przyłącza.
Warsztaty: Odłączanie wentylacji lub ogrzewania na czas pracy maszyn o dużym prądzie rozruchowym.
Wybierając przekaźnik F&F PR-615, zyskujesz pewność ciągłości zasilania najważniejszych urządzeń w obiekcie, optymalizując jednocześnie wykorzystanie dostępnej mocy elektrycznej.
