Przekaźnik radiowy bistabilny wielofunkcyjny F&F F&Wave FW-R1P-P jednokanałowy 8A 1NO 85÷265V AC/DC do puszki fi 60

Przekaźnik radiowy bistabilny wielofunkcyjny F&F F&Wave FW-R1P-P jednokanałowy 8A 1NO 85÷265V AC/DC do puszki fi 60

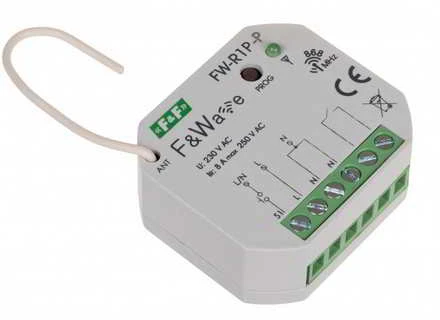

Wielofunkcyjny, 1-kanałowy przekaźnik bistabilny FW-R1P-P z modułem radiowym jest przeznaczony do sterowania obwodami oświetleniowymi, załączanymi/wyłączanymi z więcej niż jednego miejsca. Może być jednocześnie sterowany nadajnikami radiowego systemu zdalnego sterowania F&Wave oraz tradycyjnymi przyciskami chwilowymi.

Cechy i funkcje przekaźnika FW-R1P-P:

• Bistabilny – pierwsze naciśnięcie przycisku załącza przekaźnik, drugie naciśnięcie wyłącza.
• Czasowy – naciśnięcie przycisku załącza przekaźnik na zaprogramowany czas.
• Możliwość ustawienia czasu od 1 sekundy do 48 godzin. Naciśnięcie przycisku przy załączonym przekaźniku rozpoczyna odmierzanie czasu od początku.
• Monostabilny – przekaźnik pozostaje załączony tak długo, jak długo naciśnięty jest przycisk na pilocie.
• Włącz – naciśnięcie przycisku załącza przekaźnik Wyłącz – naciśnięcie przycisku wyłącza przekaźnik.
• Funkcja przekaźnika powiązana jest z przyciskiem nadajnika. Każdy przycisk może realizować inną funkcję.
• Możliwość sterowania z maksymalnie 32 nadajników.
• Sterowania lokalne – możliwość bezpośredniego sterowania przekaźnika z użyciem dowolnego przycisku monostabilnego (np. dzwonkowego). Wejście lokalne może mieć przyporządkowaną dowolną funkcję przekaźnika.
• Grupowe programowanie nadajników. Jeżeli kilka przycisków pełni taką samą funkcję to można je ustawić w jednym cyklu programowania.
• Separowany styk wyjściowy NO o obciążalności 8 A (AC-1).
• Niewielki rozmiar obudowy.
• Zaciski śrubowe ułatwiające montaż w puszce podtynkowej.
• Retransmisja sygnałów z nadajnika – możliwość zwiększenia zasięgu zdalnego sterowania.
• Niewielki pobór mocy – niski koszt eksploatacji.
• Wbudowane elektroniczne zabezpieczenie termiczne zapobiegające uszkodzeniu w przypadku nadmiernego obciążenia przekaźnika.

Aparat jest przystosowany do montażu w puszkach instalacyjnych o średnicy min. 60mm.

System sterowania radiowego F&Wave to łatwy w montażu i niezwykle prosty w obsłudze system bezprzewodowego, radiowego sterowania urządzeniami codziennego użytku. Pozwala na zdalne sterowanie oświetleniem, płynną regulację jasności oświetlenia, sterowanie roletami, żaluzjami, markizami, bramami wjazdowymi i garażowymi oraz innymi urządzeniami w domu. Dzięki prostocie montażu i łatwej konfiguracji elementów systemu F&Wave doskonale wpisuje się w koncepcję „Zrób to sam”. Jest przy tym niedrogi i efektywny.
Na radiowy system F&Wave składają się odbiorniki - urządzenia wykonawcze. Wyprodukowane są w wersji do montażu w puszce podtynkowej O60 lub do montażu na szynie TH-35 (szerokość 1 modułu tj. 17,5 mm). Obok odbiorników w systemie F&Wave występują również nadajniki. Są to podręczne piloty lub urządzenia do montażu w puszce podtynkowej.

Unikalną cechu systemu F&Wave jest retransmisja sygnału - każdy odbiornik, który odbierze sygnał sterujący z nadajnika, automatycznie przesyła go dalej. Zwiększa to znacznie zasięg sterowania w przypadku odbiorników oddalonych od nadajnika na tyle, że znajdują się poza zasięgiem pierwotnego sygnału.
W otwartej przestrzeni bez obecności czynników zakłócających zasięg urządzeń sterowanych drogą radiową oscyluje w granicach 100 m. W warunkach zabudowy oraz w obecności źródeł zakłóceń (linie energetyczne, nadajniki, itp.) rzeczywisty zasięg może być mniejszy. Zasięg można poprawić przez bezpośrednią retransmisję modułów znajdujących się wzajemnie w swoim zasięgu.

Instrukcja obsługi
>> Instrukcja FW-R1P-P pl

Schemat
