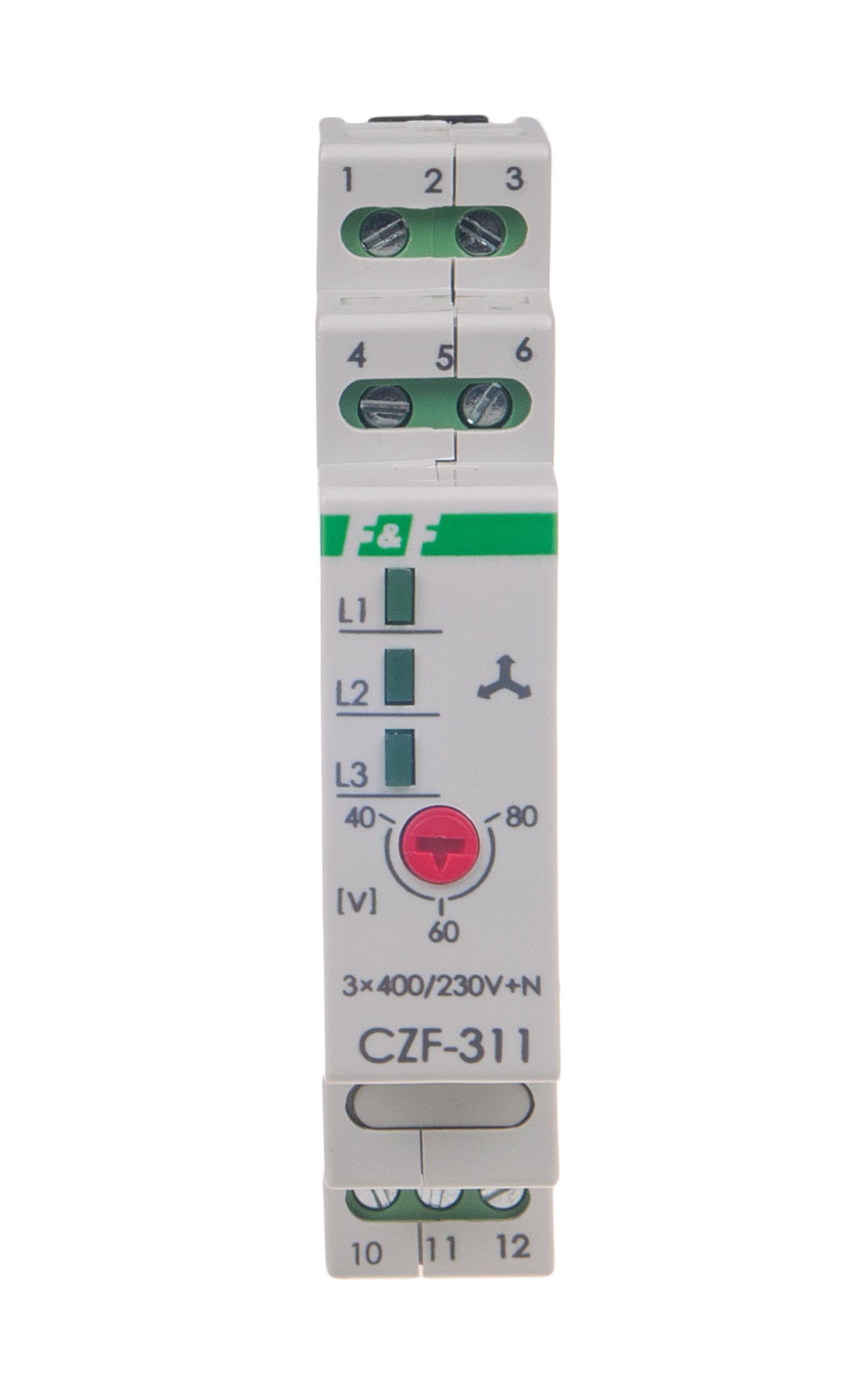

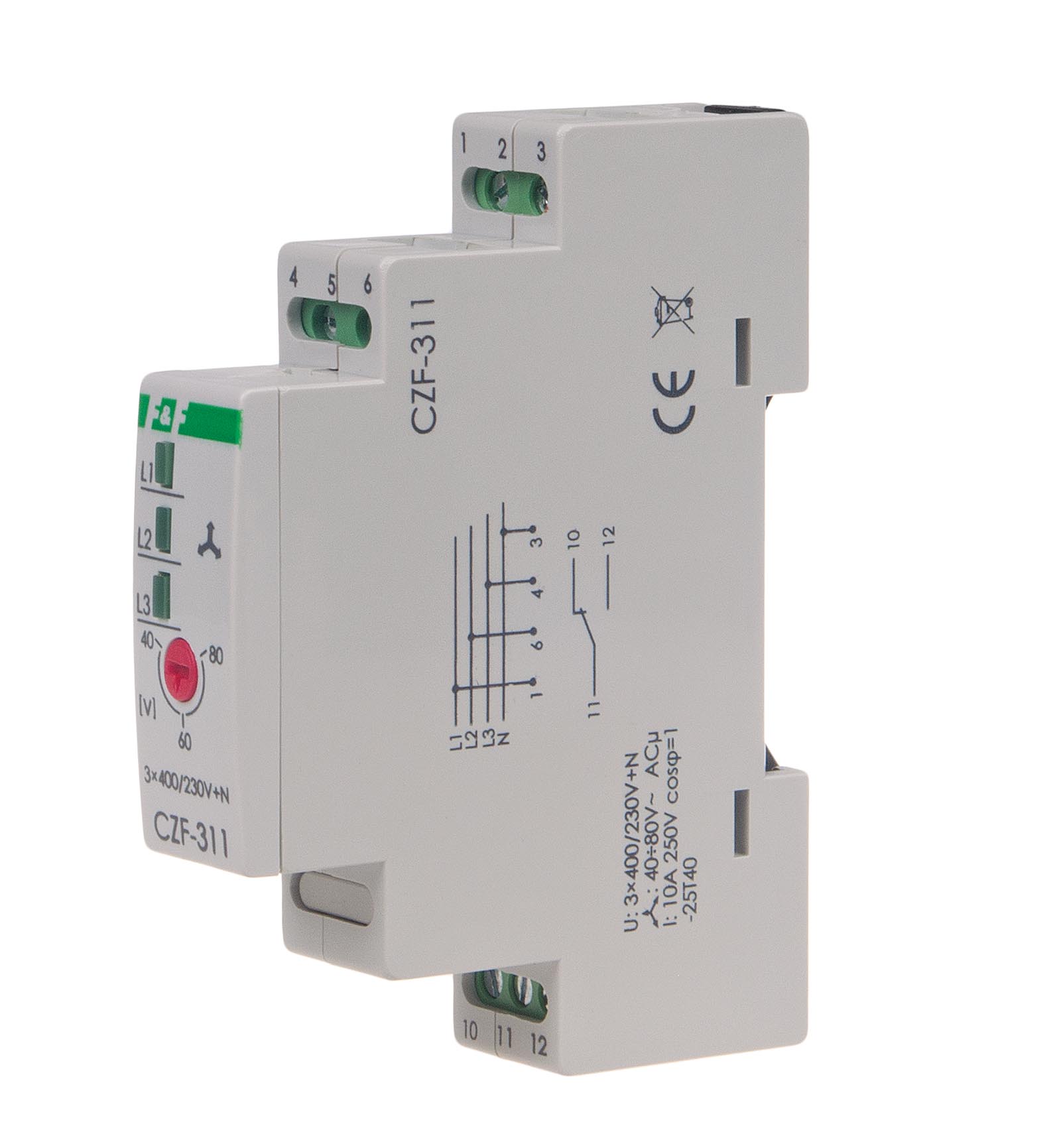

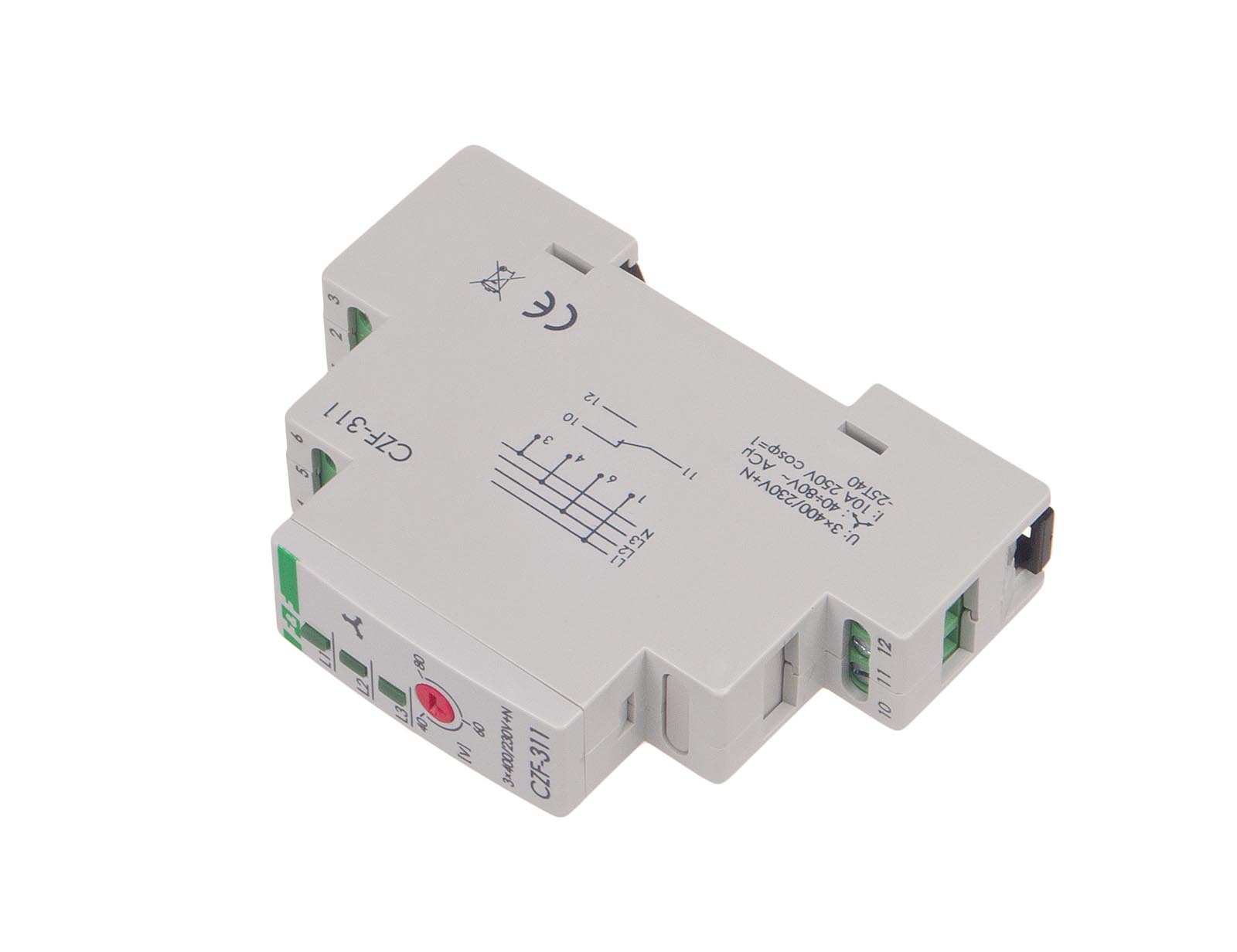

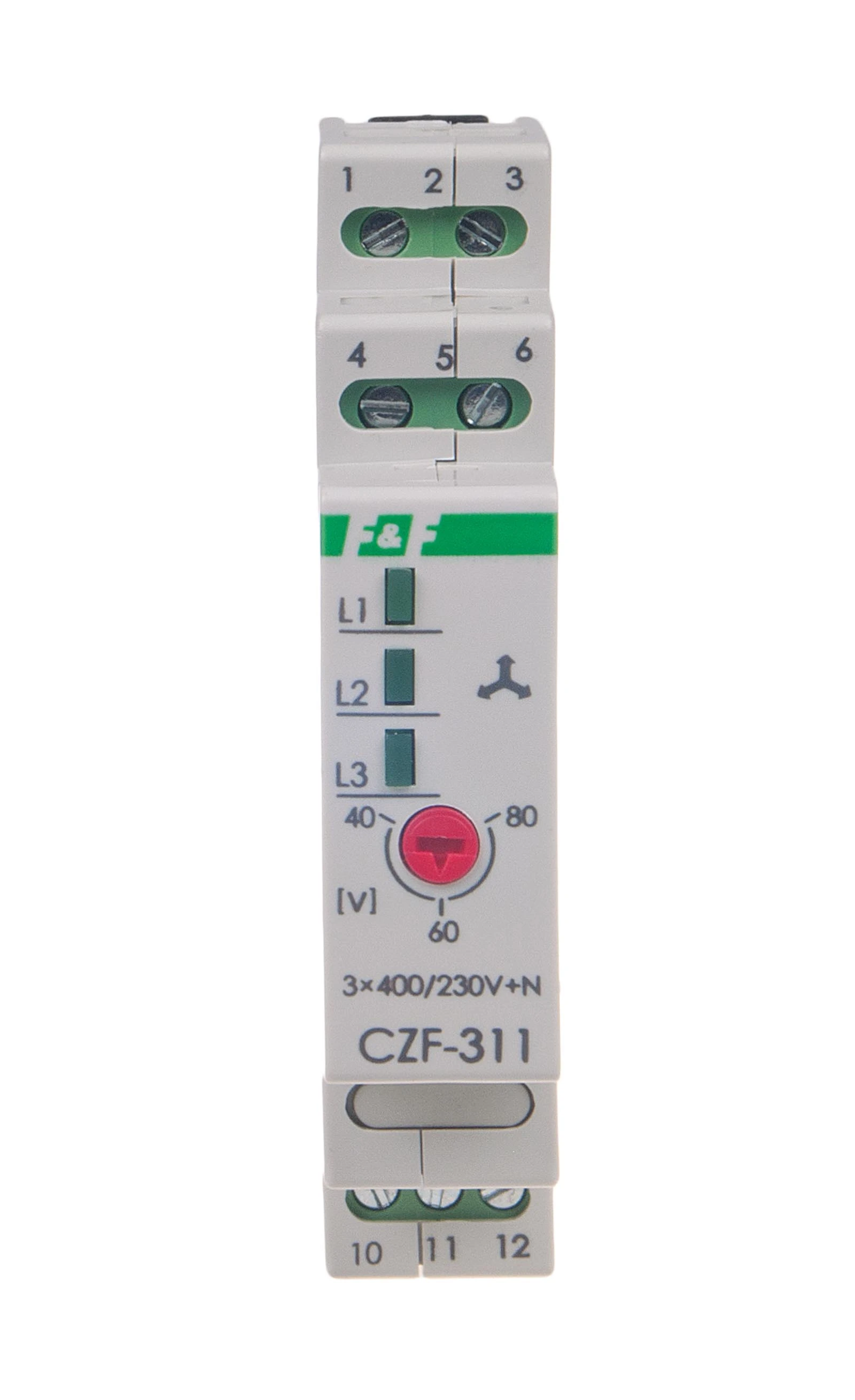

Przekaźnik zaniku faz F&F CZF-311 10A 1NO/NC opóźnienie 4s asymetria 40-80V na szynę DIN

Przekaźnik zaniku faz CZF-311 – niezawodna ochrona silników trójfazowych

CZF-311 to specjalistyczne urządzenie zabezpieczające, zaprojektowane do ochrony silników elektrycznych zasilanych z sieci trójfazowej. Jego głównym zadaniem jest natychmiastowe odłączenie zasilania w przypadku wystąpienia zaniku co najmniej jednej fazy lub pojawienia się asymetrii napięciowej, co mogłoby doprowadzić do nieodwracalnego uszkodzenia (spalenia) uzwojeń silnika. Model ten charakteryzuje się wbudowanym opóźnieniem zadziałania, co zapobiega zbędnym wyłączeniom przy chwilowych wahaniach napięcia.

Zaawansowana kontrola asymetrii i ochrona przed "powrotem" fazy

Przekaźnik stale monitoruje napięcia międzyfazowe. Kluczową cechą CZF-311 jest możliwość regulacji progu asymetrii napięciowej w zakresie od 40V do 80V. Urządzenie reaguje również na całkowity zanik fazy, nawet jeśli występuje zjawisko tzw. "podtrzymania" fazy (napięcie indukowane przez pracujący silnik), co jest częstą przyczyną awarii przy stosowaniu prostszych czujników.

Parametry techniczne

• Napięcie zasilania: 3 x 400V + N (wymaga przewodu neutralnego).
• Maksymalny prąd obciążenia: 10A (AC-1).
• Konfiguracja styku: 1 x NO/NC (styk przełączny, odseparowany galwanicznie).
• Próg asymetrii napięciowej (regulowany): 40 ÷ 80 V~.
• Histereza napięciowa: ok. 5 V~.
• Opóźnienie wyłączenia: ok. 4 sekundy (zabezpiecza przed krótkotrwałymi spadkami).
• Sygnalizacja: Dioda LED zielona (prawidłowe zasilanie) oraz brak świecenia (awaria/brak fazy).
• Montaż: Szyna DIN (TH35), szerokość jednego modułu (18 mm).

Atuty montażowe dla instalatora

Z punktu widzenia wykonawcy, CZF-311 jest niezwykle ekonomicznym rozwiązaniem pod względem miejsca w rozdzielnicy – zajmuje tylko jeden moduł (18 mm). Stałe opóźnienie 4s jest optymalnie dobrane do większości zastosowań przemysłowych i domowych, eliminując problem uciążliwych wyłączeń przy rozruchu innych dużych urządzeń. Separacja galwaniczna styku wyjściowego pozwala na wpięcie przekaźnika bezpośrednio w obwód sterowania cewki stycznika głównego.

Zastosowanie i bezpieczeństwo

Przekaźnik CZF-311 jest niezbędnym elementem w układach zasilania:

• Pomp i wentylatorów: Ochrona przed pracą dwufazową, która w krótkim czasie niszczy napęd.
• Kompresorów i maszyn obróbczych: Zapobieganie awariom przy niestabilnych parametrach sieci.
• Wind i podnośników: Zwiększenie bezpieczeństwa operacyjnego poprzez kontrolę jakości zasilania.
• Systemów klimatyzacji: Ochrona sprężarek przed skutkami asymetrii obciążenia.

Wybierając przekaźnik F&F CZF-311, zyskujesz skuteczną i tanią polisę ubezpieczeniową dla drogich silników elektrycznych, minimalizując ryzyko kosztownych przestojów i napraw serwisowych.
