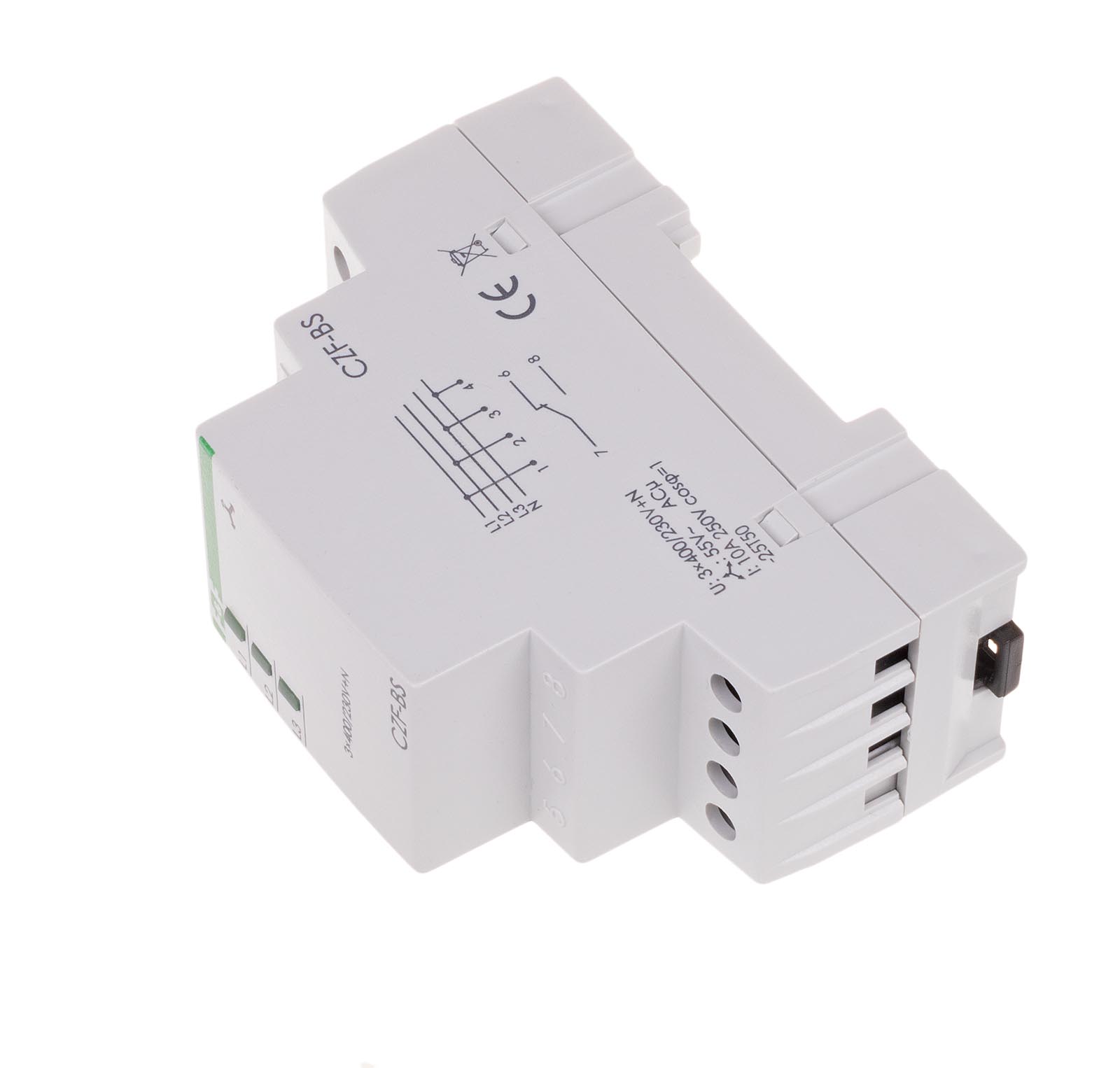

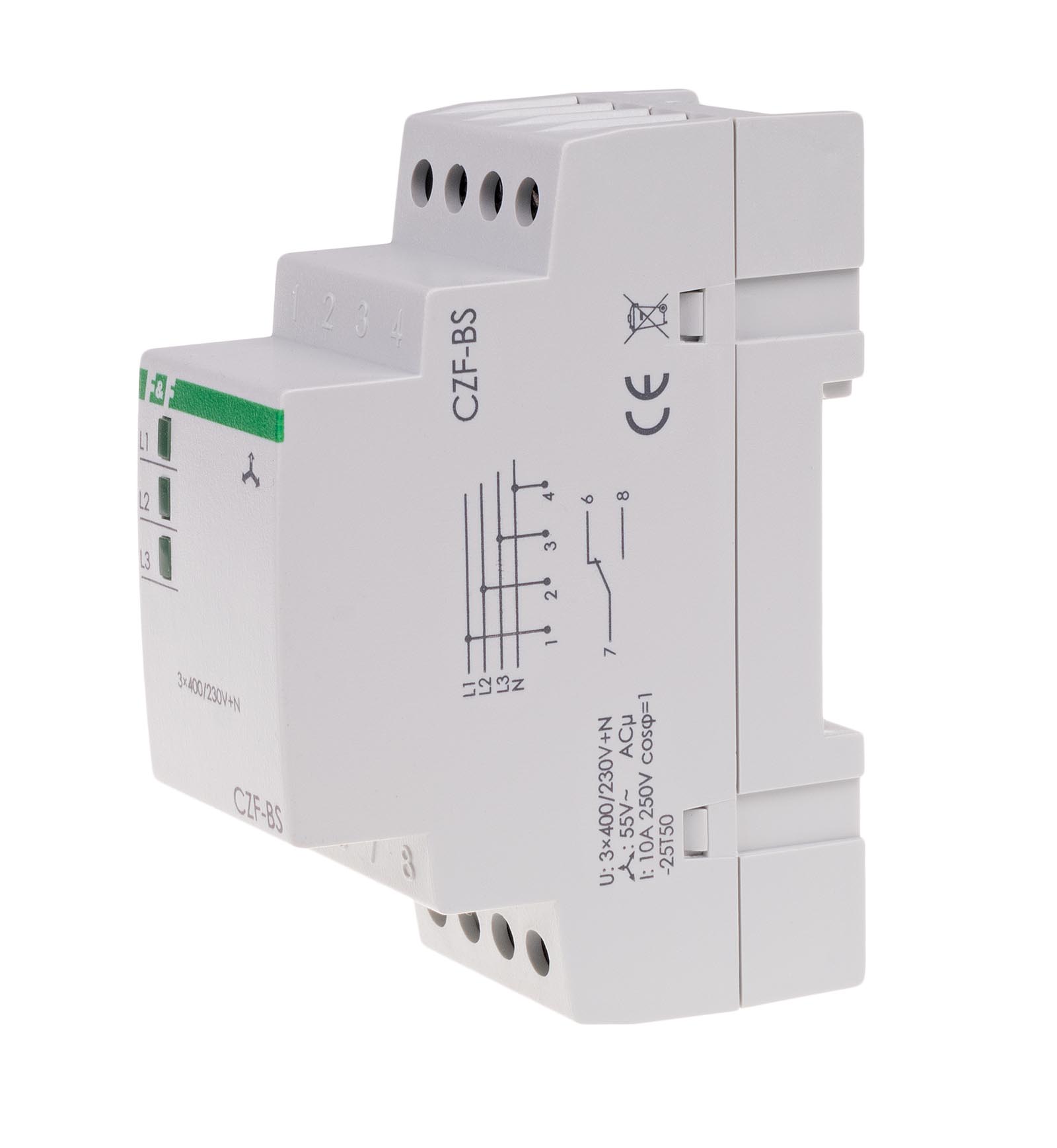

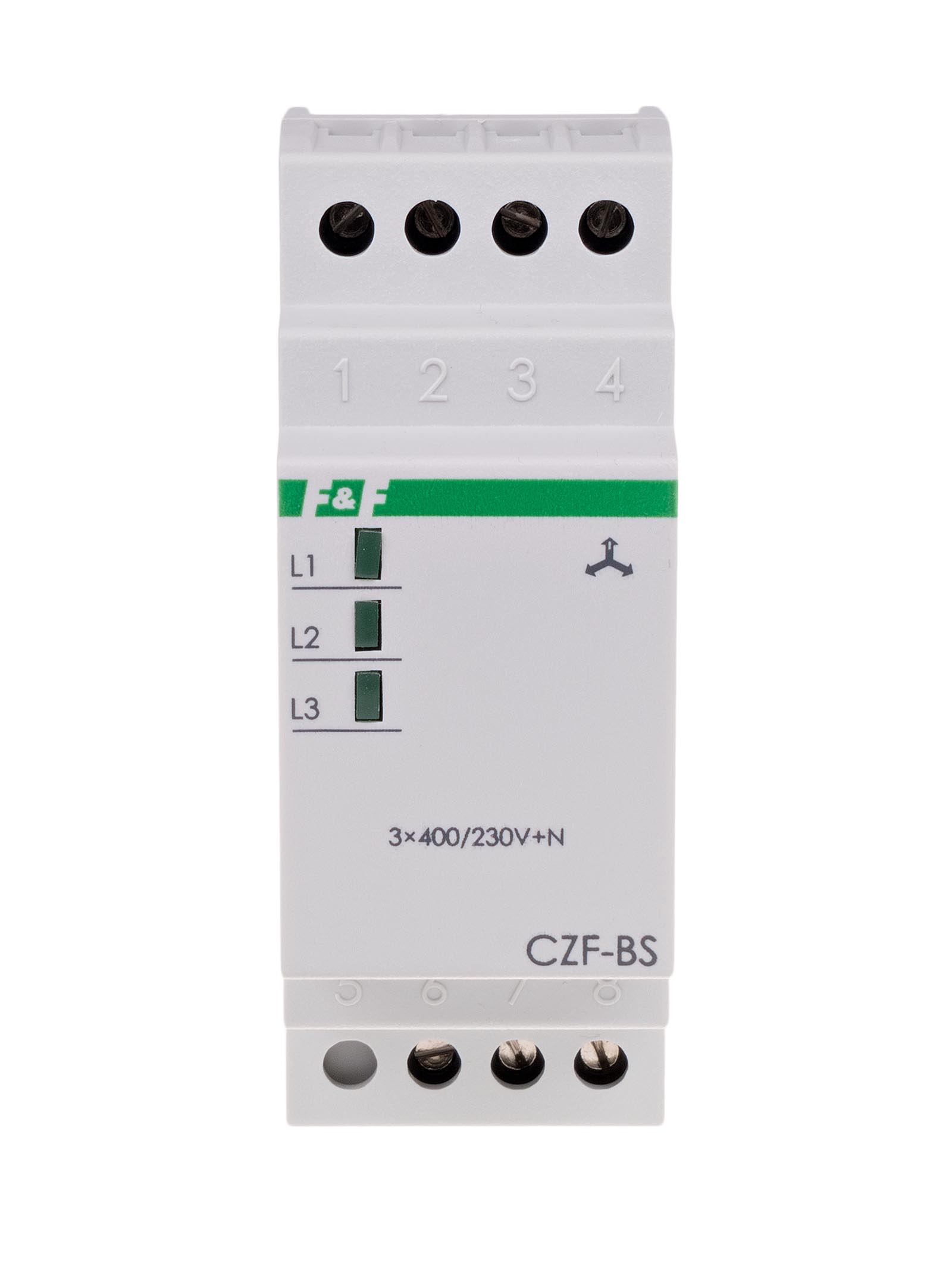

Przekaźnik zaniku faz F&F CZF-BS 10A 1NO/NC opóźnienie 4s asymetria 55V na szynę DIN

Przekaźnik zaniku faz z kontrolą styków stycznika F&F (CZF-BS) – 10A, 55V, DIN

Model CZF-BS to zaawansowany czujnik zaniku fazy przeznaczony do ochrony silników trójfazowych przed skutkami pracy przy braku jednej z faz lub przy znacznej asymetrii napięć. Unikalną cechą wersji BS jest funkcja kontroli styków stycznika, która chroni silnik w przypadku "sklejenia" lub wypalenia jednego ze styków wykonawczych.

Specyfikacja techniczna:

• Zasilanie: 3 × 400 V + N (wymaga przewodu neutralnego)
• Styk wyjściowy: 1 x NO/NC (przełączny, odseparowany galwanicznie)
• Prąd obciążenia: 10 A (AC-1)
• Próg asymetrii napięciowej: 55 V (stały)
• Histereza napięciowa: ok. 5 V
• Opóźnienie wyłączenia: ok. 4 s (zabezpiecza przed przypadkowymi wahaniami)
• Kontrola styków: Tak (monitorowanie napięcia za stycznikiem)
• Sygnalizacja: LED zielona (zasilanie), LED czerwona (błąd/asymetria)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Kluczowe właściwości i zasada działania:

• Ochrona przed zanikiem i asymetrią: Urządzenie odłącza zasilanie sterowania stycznikiem, gdy napięcie co najmniej jednej fazy spadnie poniżej dopuszczalnego progu lub gdy różnica napięć między fazami przekroczy 55V.
• Kontrola stycznika (System BS): Przekaźnik monitoruje napięcie nie tylko przed stycznikiem, ale również za nim. Jeśli stycznik ulegnie awarii (np. nie załączy jednej fazy mimo podania napięcia na cewkę), CZF-BS natychmiast wykryje nieprawidłowość i rozłączy układ.
• Opóźnienie 4 sekundy: Czasowa zwłoka zapobiega niepotrzebnym przerwom w pracy maszyny przy chwilowych, niegroźnych spadkach napięcia (np. podczas rozruchu innych dużych odbiorników w sieci).
• Bezpieczny powrót: Po ustąpieniu awarii i powrocie prawidłowych parametrów sieci, przekaźnik automatycznie załącza obwód po czasie powrotu.

Zastosowanie:

• Zabezpieczenie silników indukcyjnych w pompach, wentylatorach i sprężarkach.
• Ochrona maszyn przemysłowych przed przegrzaniem i spaleniem uzwojeń.
• Monitoring jakości zasilania w rozdzielnicach budynkowych.

Wskazówki instalacyjne:

• Podłączenie "BS": Aby funkcja kontroli styków działała, należy doprowadzić napięcie z wyjścia stycznika (strona silnika) do odpowiednich zacisków pomiarowych przekaźnika. Bez tego połączenia urządzenie będzie zgłaszać błąd po każdej próbie uruchomienia silnika.
• Przewód neutralny: Urządzenie wymaga podłączenia przewodu N. Jego brak uniemożliwi poprawny pomiar asymetrii i działanie elektroniki sterującej.
• Kolejność faz: Model CZF-BS nie kontroluje kolejności faz (tylko ich obecność i symetrię). Jeśli aplikacja wymaga ochrony przed obrotami wstecznymi silnika, należy zastosować model z kontrolą kolejności (np. CKF).
