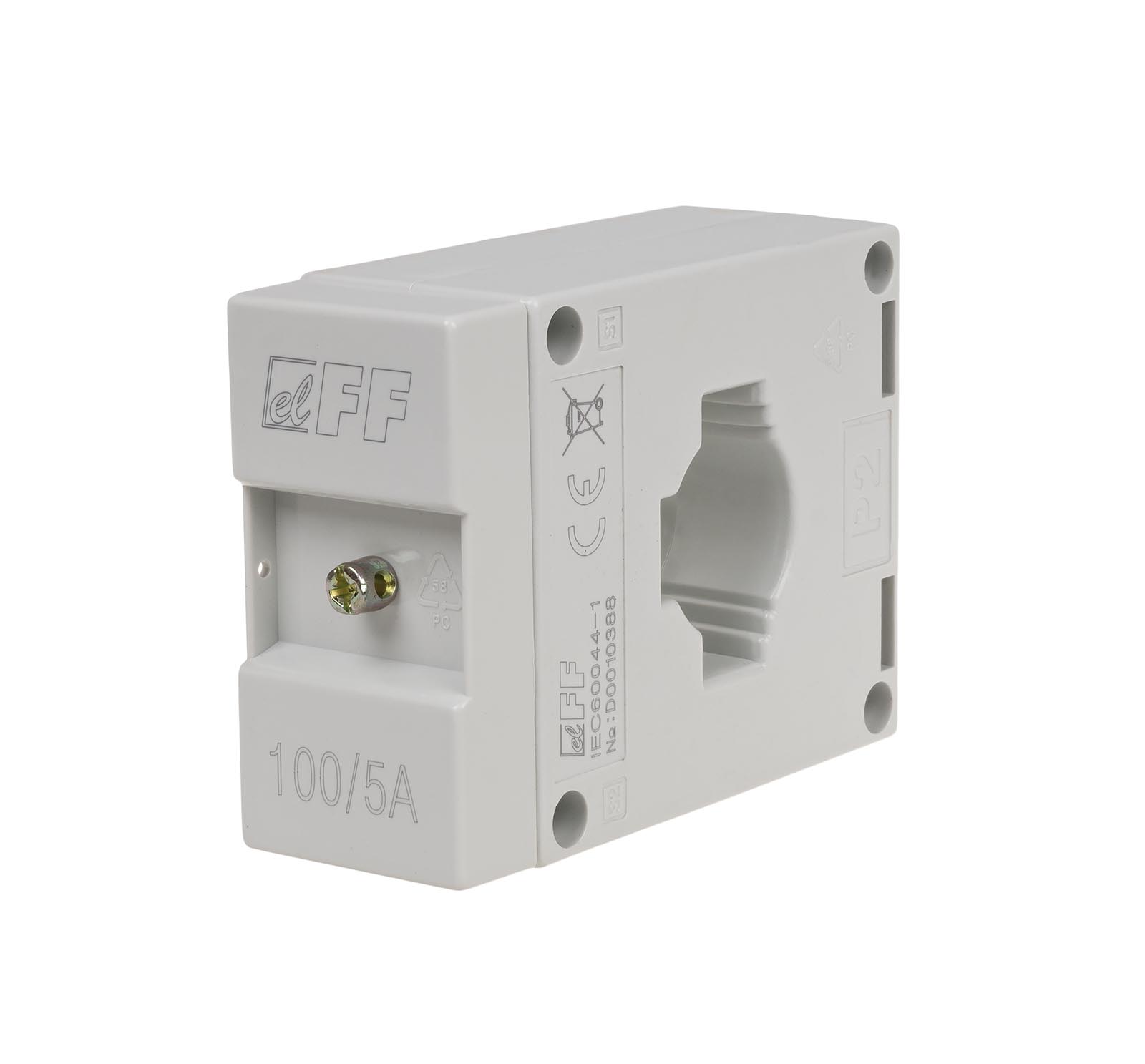

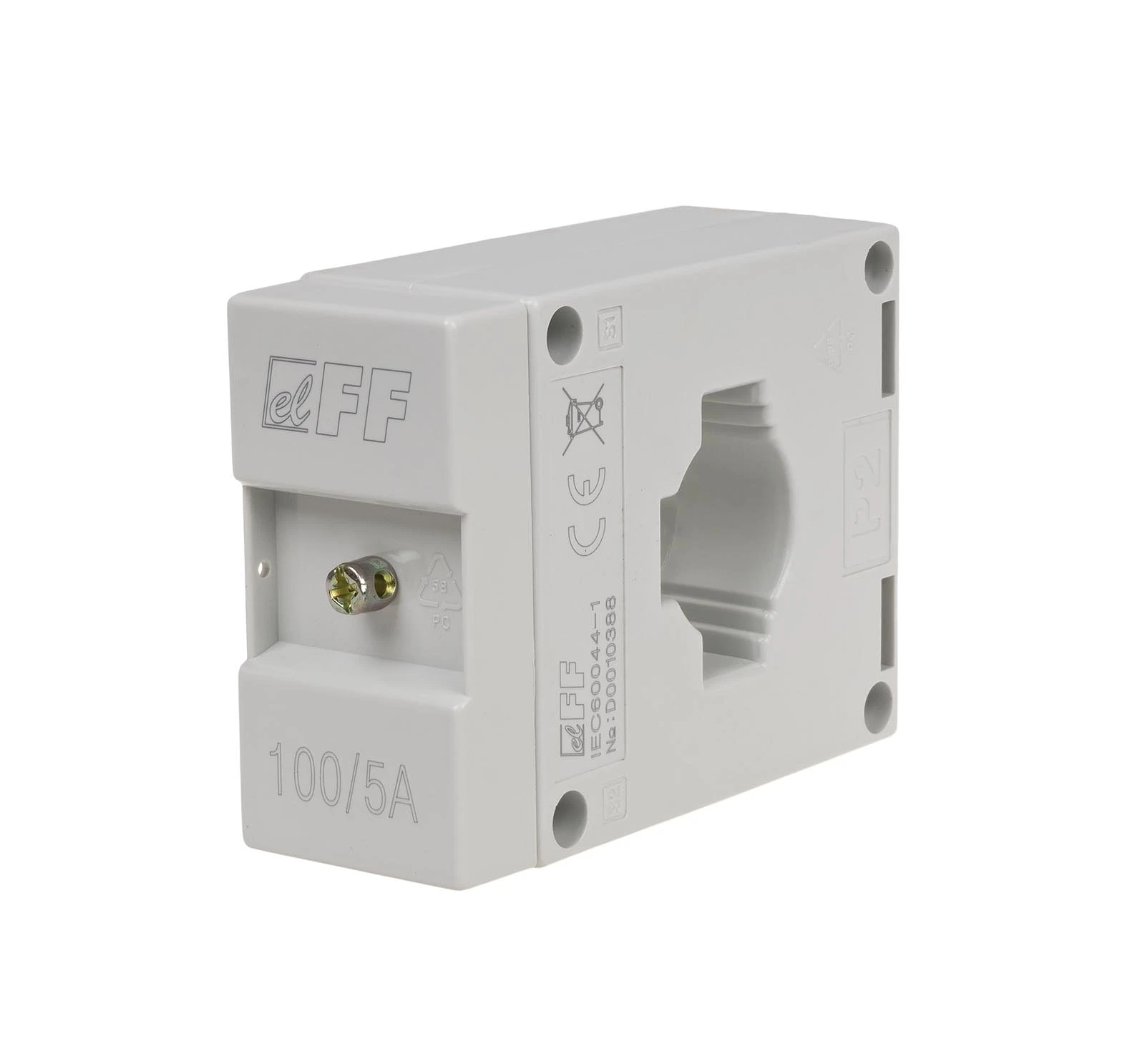

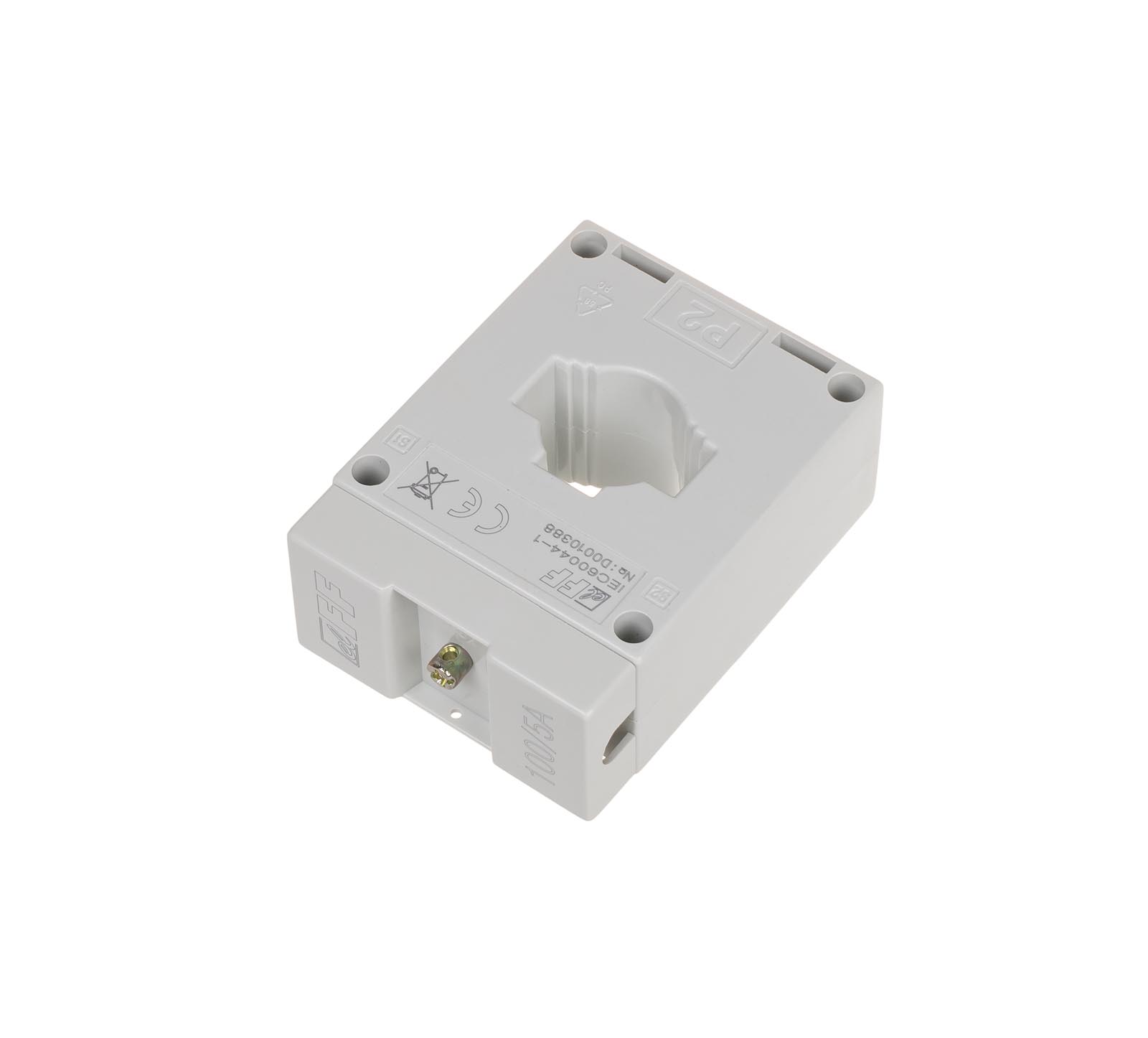

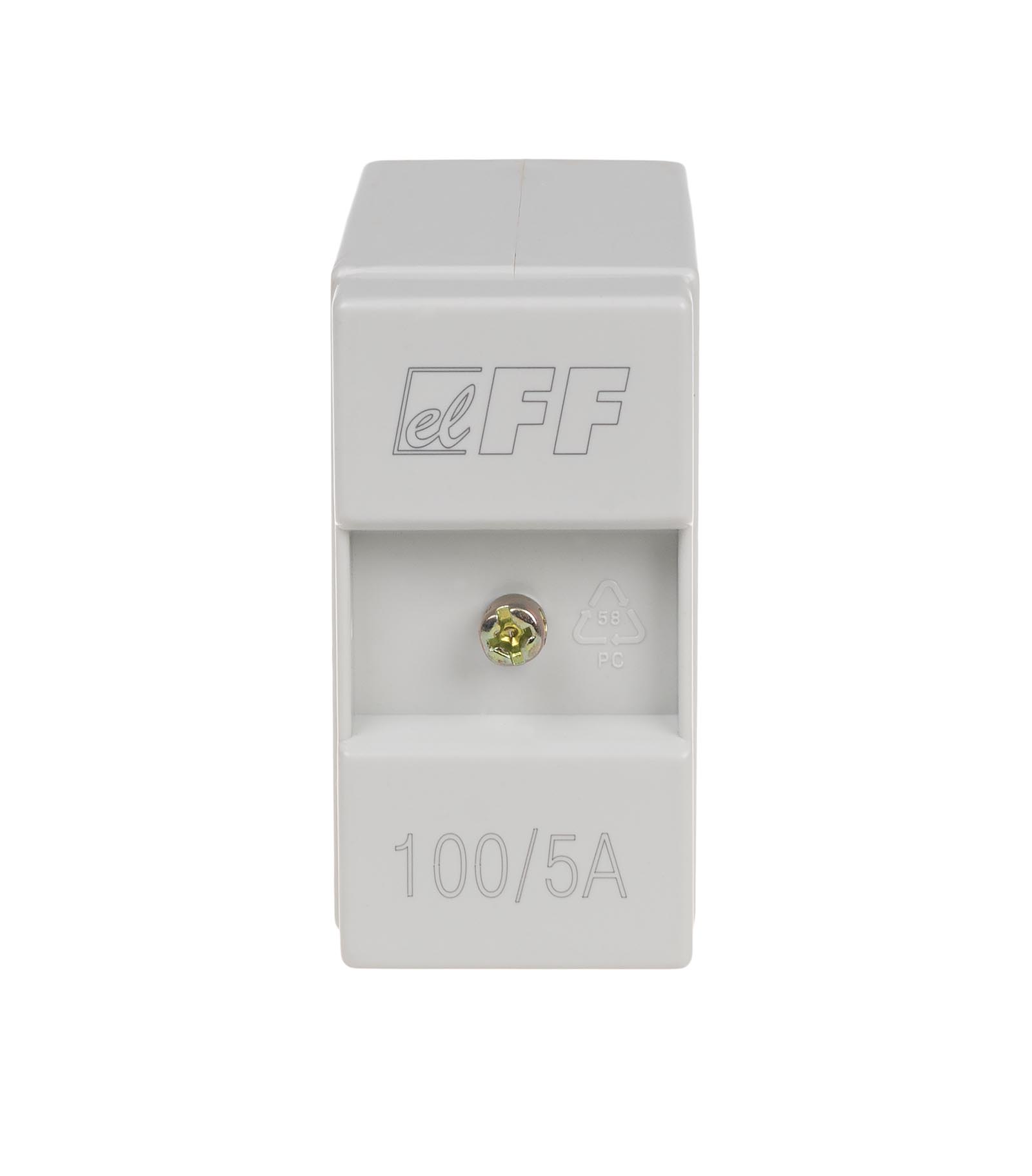

Przekładnik prądowy F&F TI-100-5 100/5A fi 22mm klasa 0,5

Przekładnik prądowy F&F (TI-100-5) – 100/5 A, Klasa 0,5

Model TI-100-5 to precyzyjny przekładnik prądowy z uzwojeniem pierwotnym, przeznaczony do montażu na przewodzie lub szynie prądowej. Urządzenie służy do proporcjonalnego przekształcania wysokich natężeń prądu zmiennego na wartości standardowe (5 A), akceptowalne przez liczniki energii, analizatory sieci czy amperomierze cyfrowe. Wysoka klasa dokładności 0,5 sprawia, że nadaje się on do systemów rozliczeń wewnętrznych i precyzyjnego monitoringu energii.

Specyfikacja techniczna:

• Przekładnia znamionowa: 100/5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 1,5 VA
• Średnica otworu (fi): 22 mm
• Napięcie znamionowe izolacji: 0,72 kV
• Napięcie probiercze: 3 kV / 1 min.
• Częstotliwość znamionowa: 50/60 Hz
• Obudowa: Tworzywo samogasnące PC/ABS
• Montaż: Na przewodzie lub szynie (opcjonalnie na płycie montażowej)

Dlaczego klasa 0,5 jest ważna?

Klasa dokładności 0,5 oznacza, że błąd pomiarowy przekładnika nie przekracza 0,5% przy obciążeniu znamionowym. Jest to standard wymagany w instalacjach, gdzie dane z pomiarów służą do:

• Wewnętrznego rozliczania kosztów energii między działami firmy lub najemcami.
• Bardzo dokładnego monitorowania parametrów pracy maszyn o dużym znaczeniu procesowym.
• Współpracy z analizatorami jakości zasilania w celu optymalizacji zużycia energii.

Kluczowe właściwości:

• Kompaktowa budowa: Średnica otworu 22 mm pozwala na wygodne przełożenie standardowych przewodów instalacyjnych o przekrojach stosowanych przy prądach do 100 A.
• Bezpieczeństwo: Przekładnik zapewnia separację galwaniczną między obwodem wysokoprądowym a układem pomiarowym.
• Łatwa instalacja: Czytelne oznaczenia zacisków oraz możliwość montażu w różnych pozycjach ułatwiają prace w rozdzielnicy.

Wskazówki instalacyjne i bezpieczeństwo:

• ZWARCIE STRONY WTÓRNEJ: To absolutna podstawa – nigdy nie otwieraj obwodu wtórnego (zaciski S1-S2), gdy przez otwór przekładnika płynie prąd. Może to spowodować indukcję niebezpiecznie wysokiego napięcia, zniszczenie izolacji oraz porażenie prądem.
• Kierunek montażu: Zwróć uwagę na oznaczenia P1 (wejście od strony zasilania) i P2 (wyjście w stronę odbiornika). Błędny montaż spowoduje, że liczniki energii będą wskazywać wartości ujemne lub błędne parametry mocy.
• Dobór mocy (VA): Pamiętaj, aby suma mocy pobieranej przez miernik oraz strat na przewodach łączących nie przekroczyła 1,5 VA, aby zachować deklarowaną klasę dokładności 0,5.
• Przewody pomiarowe: Dla zachowania dokładności i bezpieczeństwa, do połączenia strony wtórnej z miernikiem zaleca się stosowanie przewodów miedzianych o przekroju min. 2,5 mm2.
